VSA-P シリーズスペクトラム・アナライザ・モジュール

周波数範囲：9 kHz ～ 18 GHz
DANL：-160dBm/Hz、位相ノイズ：-106dBc/Hz@1 GHz（10 kHzオフセット）
S11/S21 VNA解析のためのオプションの内蔵ブリッジ (VSA1036P)
EMl プリ-コンプライアンス・テスト（オプション）
通信インターフェース：(USBTMC)，LAN(Vxi11,TCP, Web)

特長

周波数範囲：9 kHz ～ 18 GHz
DANL：-160dBm/Hz、位相ノイズ：-106dBc/Hz@1 GHz（10 kHzオフセット）
S11/S21 VNA解析のためのオプションの内蔵ブリッジ (VSA1036P)
EMl プリ-コンプライアンス・テスト（オプション）
通信インターフェース：(USBTMC)，LAN(Vxi11,TCP, Web)
SCPlコマンドをサポート
強力な付属ソフトウェア：包括的な測定機能を備えた、使いやすいインターフェース
C、C++、C#、Java、Pythonなど、クロス・プラットフォーム開発をサポート
マイクロ・コントローラやARM/x86プロセッサをサポートし、Kylin Linux、Ubuntu、その他のLinuxディストリビューション、すべてのWindowsバージョン、およびAndroidシステムと互換性があります。
単一電源で組み込みが容易なコンパクト設計

ラインナップ

モデル	周波数範囲	RBW	SSB位相ノイズ	サポート	税込価格（円）
VSA815P	9 kHz - 1.5 GHz	1 Hz-1 MHz	-106 dBc/Hz @1 GHz	Linux/Android/Windows	¥249,700
VSA836P	9 kHz - 3.6 GHz	1 Hz-1 MHz	-106 dBc/Hz @1 GHz	Linux/Android/Windows	¥535,700
VSA1036P	9 kHz - 3.6 GHz	1 Hz-1 MHz	-98 dBc/Hz @1 GHz	Linux/Android/Windows	¥552,200
VSA880P	9 kHz - 8 GHz	1 Hz-1 MHz	-106 dBc/Hz @1 GHz	Linux/Android/Windows	¥1,293,600

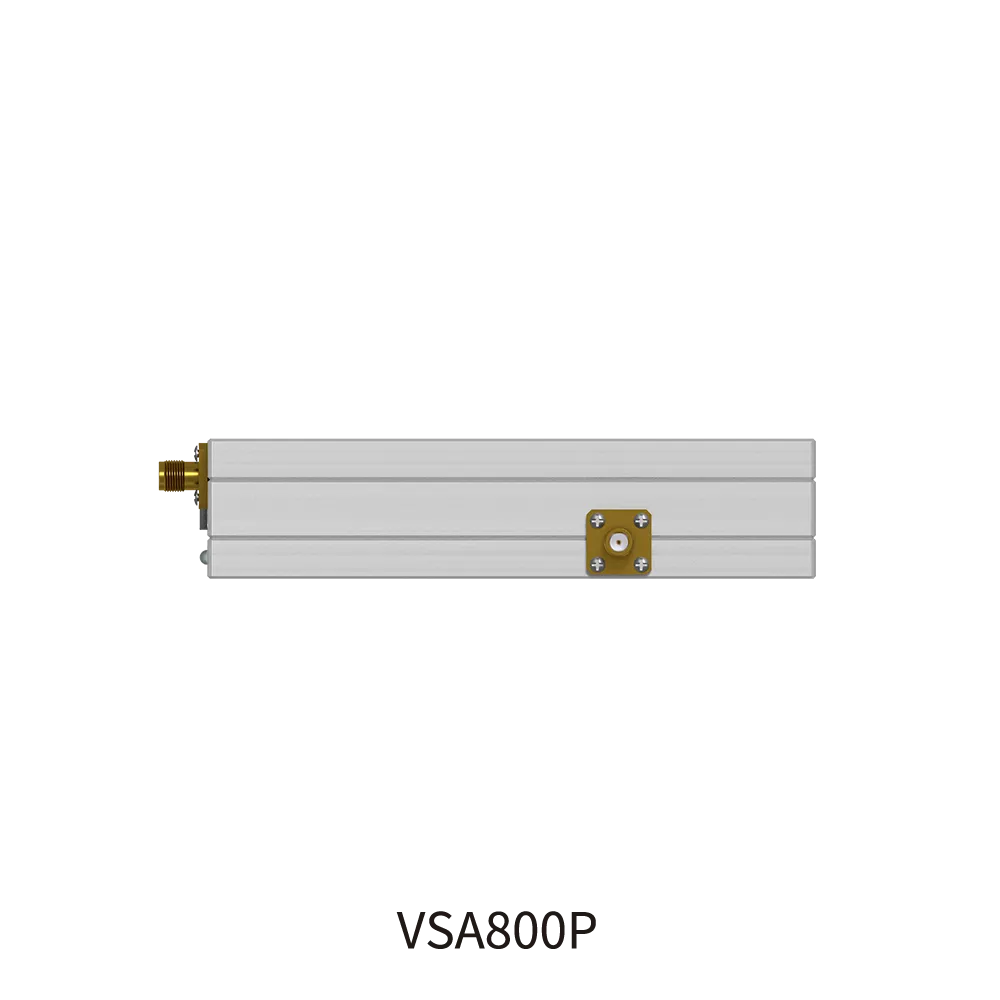

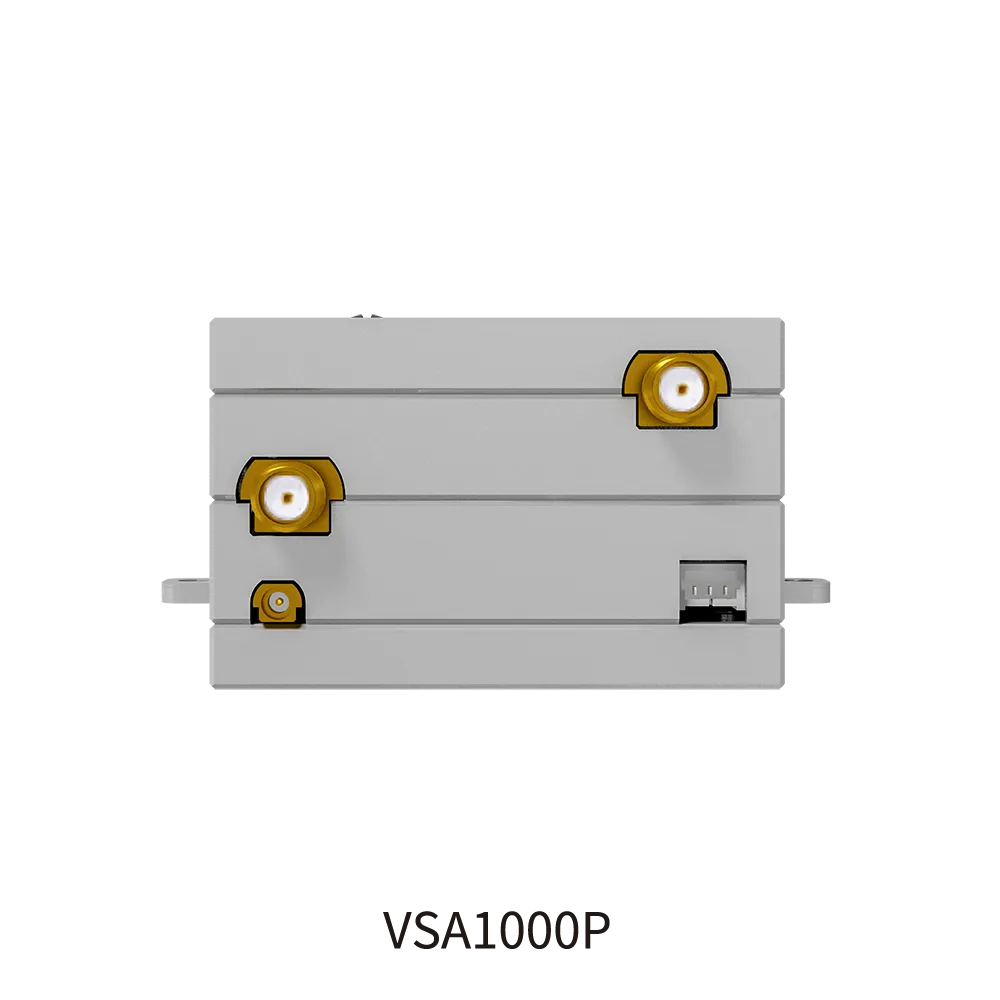

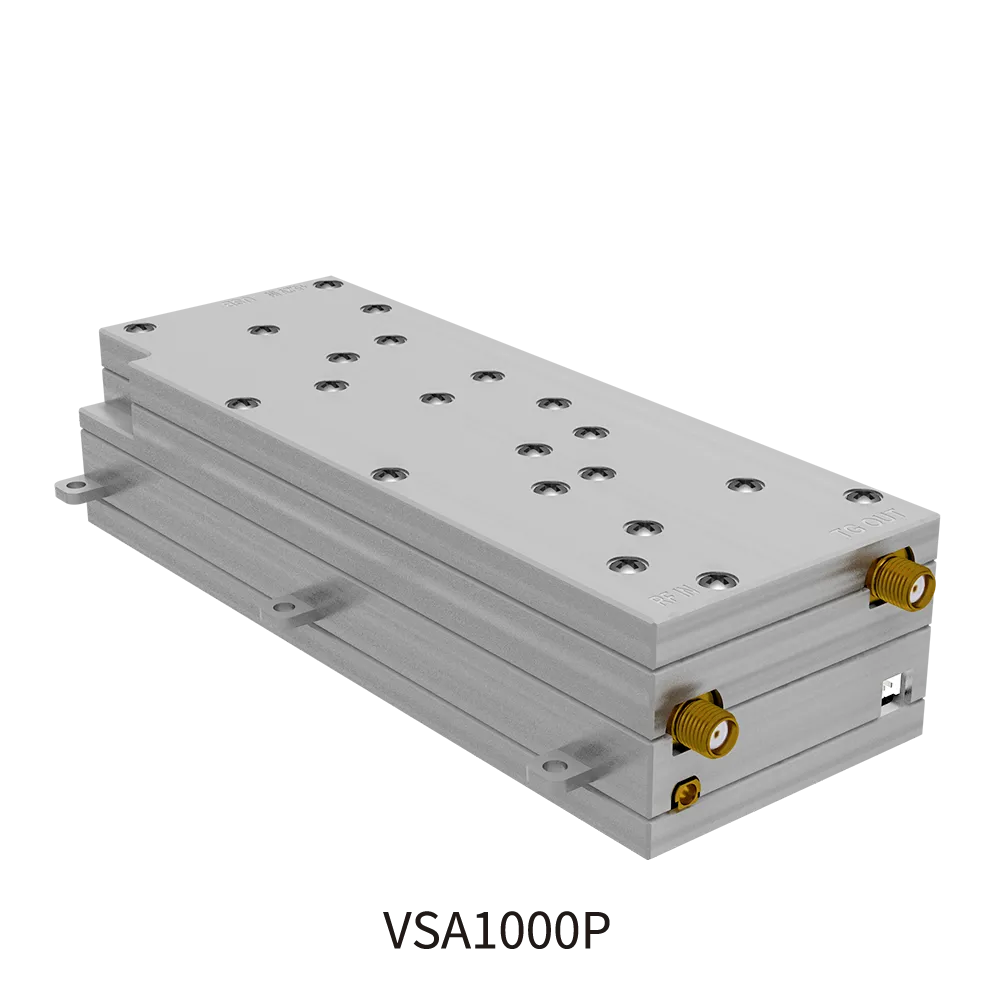

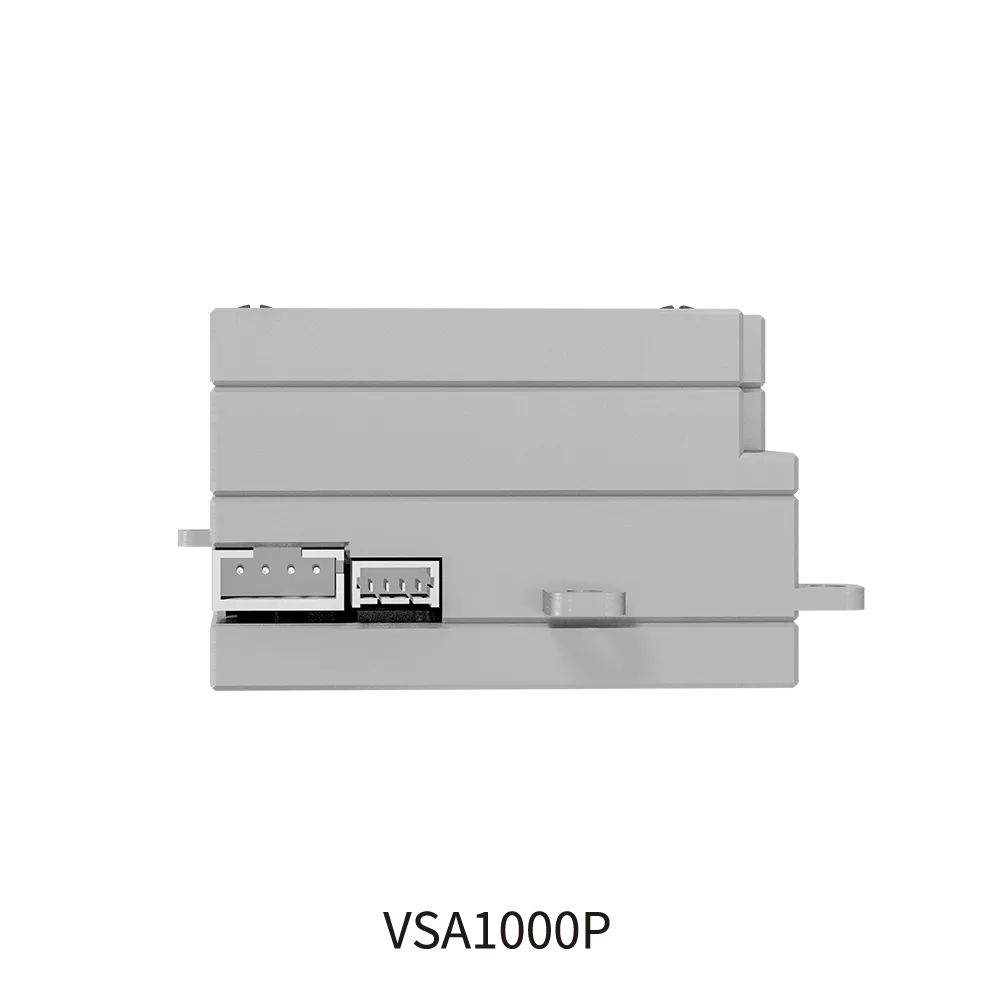

製品詳細

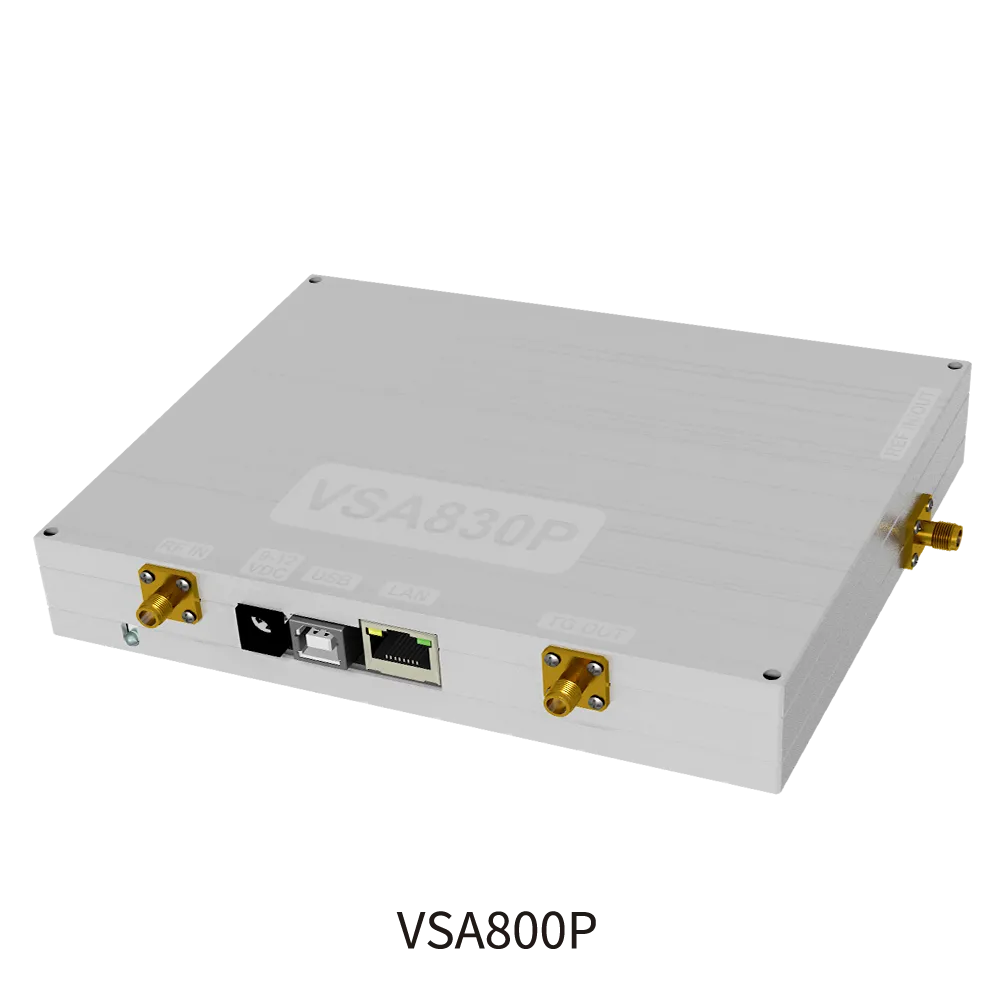

VSA-Pシリーズは、USB 2.0およびLANインターフェースと高速FPGA信号処理機能を統合した、コンパクトなスーパーヘテロダイン方式のデジタルIF受信機／スペクトラム・アナライザ・モジュールです。スペクトラム・モニタリング、RF試験、受信機用途向けに設計されており、高精度なスペクトラム・データ、電力検出波形、および変調信号を提供します。携帯性と低消費電力に最適化されているほか、試験システムへの組み込みを容易にする標準SCPIコマンドにも対応しています。

仕様

モデル		VSA815P (TG)	VSA836P (TG)	VSA1036P（TG）	VSA880P（TG）
周波数
周波数範囲		9 kHz～1.5 GHz	9 kHz～3.6 GHz	9 kHz～3.6 GHz	9 kHz～8 GHz
周波数分解能		1 Hz
周波数スパン範囲		0 Hz、100 Hz～最大周波数
不確かさ		± スパン /（スイープ・ポイント数 - 1）
SSB位相ノイズ (20℃ to 30℃,fc=1 GHz)
キャリアオフセット	10 kHz（代表値）	< -106dBc/Hz	< -106dBc/Hz	< -98dBc/Hz	< -106dBc/Hz
	100 kHz（代表値）	< -106dBc/Hz			< -104dBc/Hz
	1 MHz（代表値）	< -115dBc/Hz
分解能帯域幅 (-3dB)		1 Hz～1 MHz（1-3-5-10 シーケンス・ステップ）
ビデオ帯域幅 (-3 dB)		10 Hz～1 MHz（1-3-5-10 シーケンス・ステップ）
振幅範囲	VSA815P (TG)	DANL ～ +10dBm、100 kHz～10 MHz、プリアンプ OFF DANL～+20dBm、10 MHz～1.5 GHz、プリアンプ OFF
	VSA836P (TG) VSA1036P(TG)	DANL ～ +10dBm、100 kHz～10 MHz、プリアンプ OFF DANL～+20dBm、10 MHz～3.6 GHz、プリアンプ OFF
	VSA880P (TG）	DANL ～ +10dBm、100 kHz～10 MHz、プリアンプ OFF DANL～+20dBm、10 MHz～8 GHz、プリアンプ OFF
最大DC入力		50V
表示平均ノイズレベル (DANL)
条件		アッテネータ = 0dB、RBW = VBW = 100 Hz、サンプル検波、トレース平均 ≥ 50、20℃～30℃、入力インピーダンス = 50Ω
プリアンプ On	VSA815P（TG）	100 kHz～1 MHz：-135dBm（代表値）、<-128dBm
		1 MHz-500 MHz：-160dBm（代表値）、<-150dBm
		500 Hz～1.5 GHz：-158dBm（代表値）、<-148dBm
	VSA836P（TG） VSA1036P（TG)	9 kHz～1 MHz：-135dBm（代表値）、<-128dBm
		1 MHz-500 MHz：-160dBm（代表値）、<-150dBm
		500 MHz～3.6 GHz：-158dBm（代表値）、<-148dBm
	VSA880P（TG）	9 kHz～1 MHz：-135dBm（代表値）、<-128dBm
		1 MHz-500 MHz：-160dBm（代表値）、<-150dBm
		500 MHz～3.6 GHz：-158dBm（代表値）、<-148dBm
		3.6 GHz～6 GHz：-154dBm（代表値）、<-144dBm
		6 GHz～8 GHz：-149dBm（代表値）、<-139dBm
周波数応答		プリアンプ OFF：＜0.7dB（fc ≥ 9 kHz、アッテネータ = 10dB、50 MHz 基準、20℃～30℃）
周波数応答		プリアンプ ON：1.0dB（fc ≥ 100 kHz、アッテネータ = 10dB、50 MHz 基準、20℃～30℃）
トラッキング・ジェネレータ (オプション)
周波数範囲		100 kHz - 1.6 GHz	100 kHz - 3.6 GHz		100 kHz - 8.0 GHz

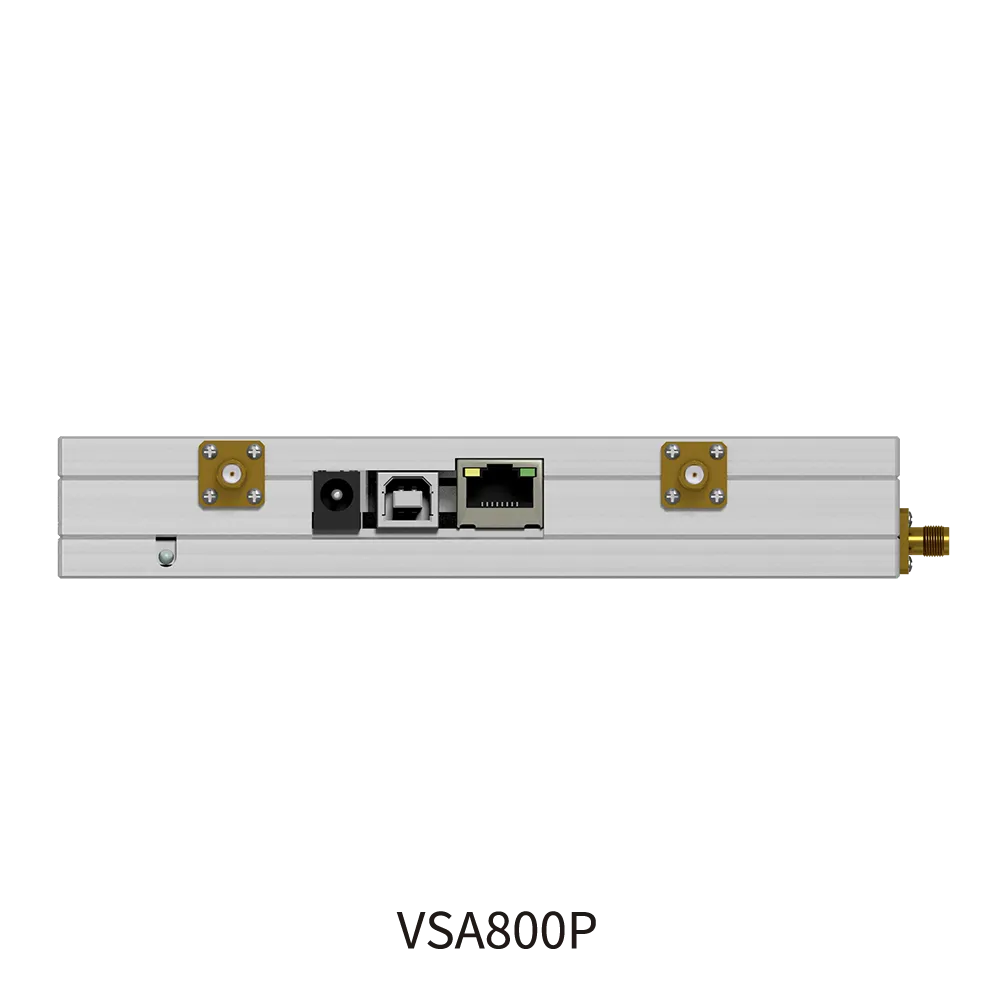

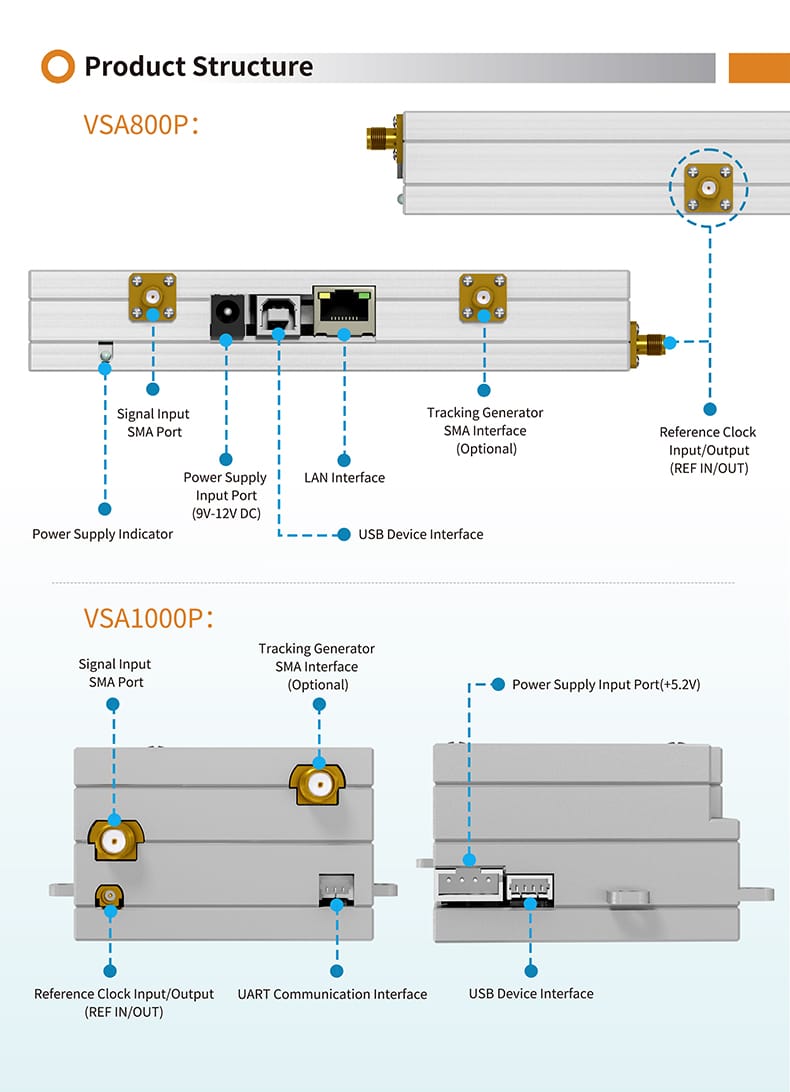

通信インターフェース		USBデバイス、LAN
電源電圧範囲		+9V～+12V	+9V～+12V	＋5.2V~+5.4V	+9V～+12V
消費電流		0.8A（+12V)	0.8A（+12V)	1.5A（+5.2V)	0.9A (+12V)

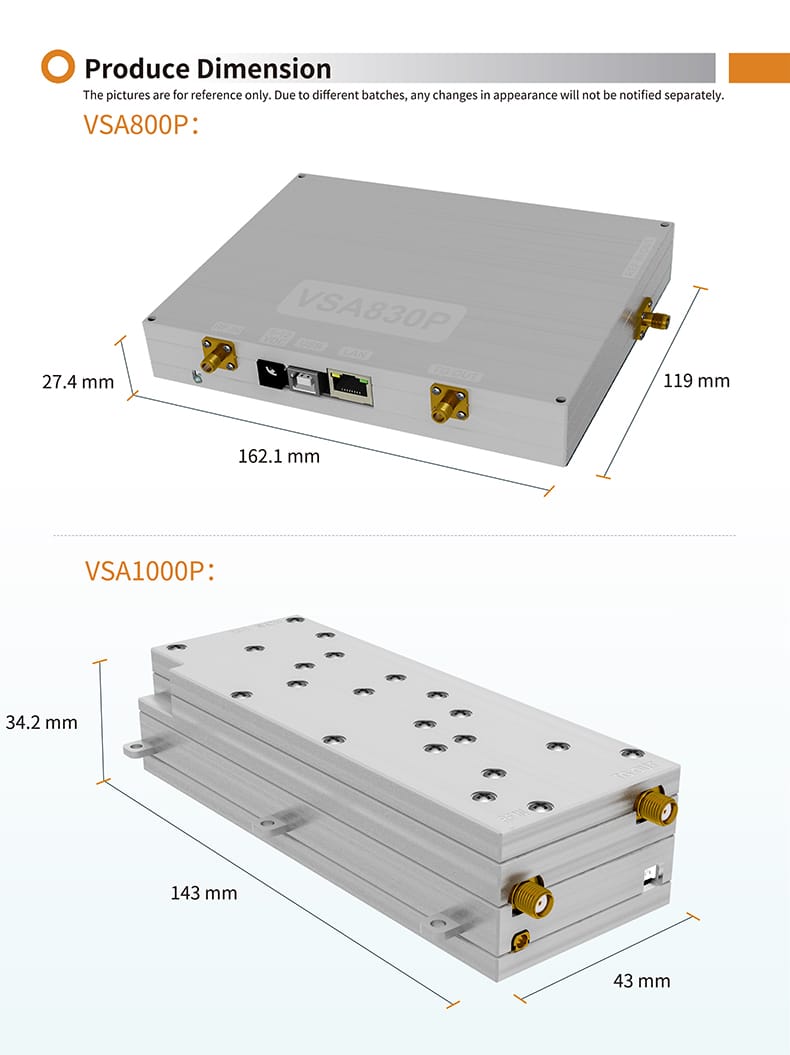

寸法（L × W × H）		145 × 120 × 30 mm		143 × 43 × 34.2 mm	145 × 120 × 30 mm
重量		約0.8kg		約0.5kg	約0.8kg
