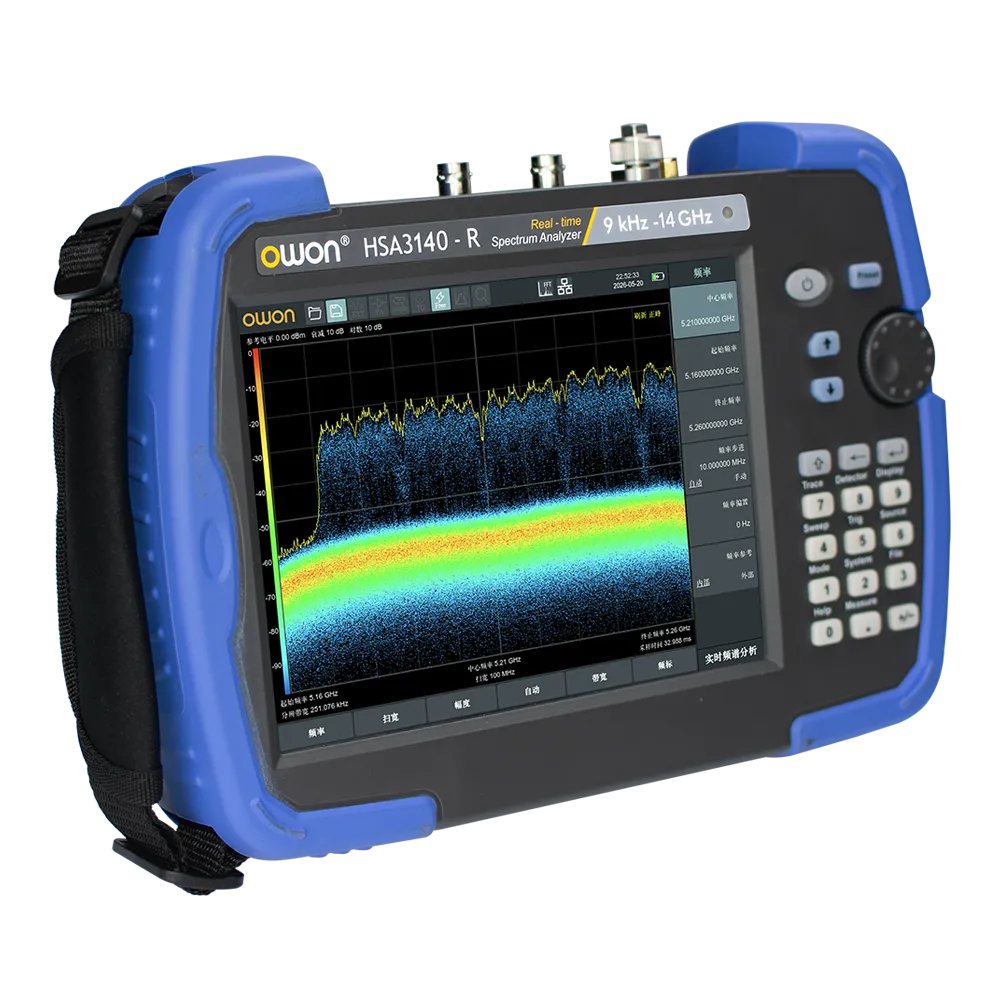

OWON HSA3000シリーズ 20 GHz ハンドヘルド・スペクトラム・アナライザ

スペクトラム解析（SA）モード：周波数範囲 9 kHz～20 GHz、DANL 最小 -165dBm/Hz、
最小 RBW 1 Hz、振幅確度 0.7dB。
リアルタイム・スペクトラム解析：リアルタイム帯域幅 100 MHz、100% POI 6.25μs で、過渡的・間欠的な干渉をすばやく捕捉。
ベクトル・ネットワーク・アナライザ（オプション）：周波数範囲 100 kHz～7.5 GHz、ダイナミックレンジ 90dB。
S11/S21 パラメータ（リターンロス／挿入損失、位相、群遅延、VSWR）を測定し、

特長

スペクトラム解析（SA）モード：周波数範囲 9 kHz～20 GHz、DANL 最小 -165dBm/Hz、
最小 RBW 1 Hz、振幅確度 0.7dB。

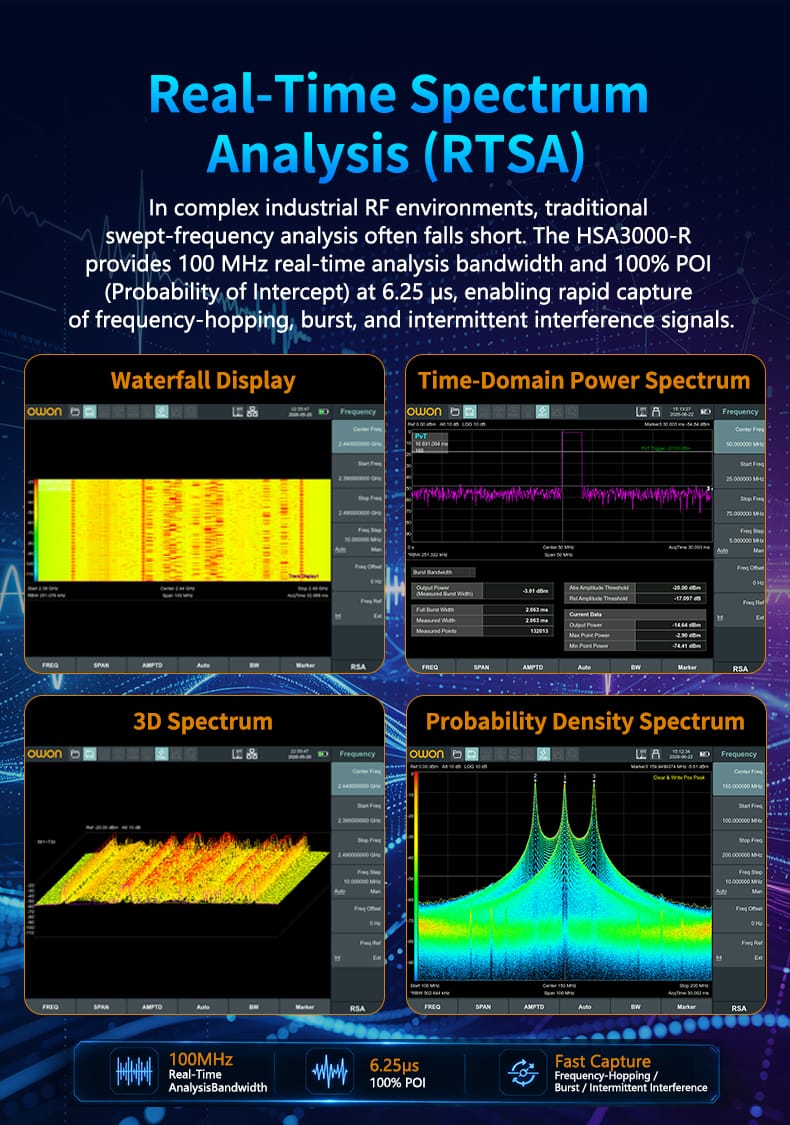

リアルタイム・スペクトラム解析：リアルタイム帯域幅 100 MHz、100% POI 6.25μs で、過渡的・間欠的な干渉をすばやく捕捉。
ベクトル・ネットワーク・アナライザ（オプション）：周波数範囲 100 kHz～7.5 GHz、ダイナミックレンジ 90dB。
S11/S21 パラメータ（リターンロス／挿入損失、位相、群遅延、VSWR）を測定し、
結果をスミスチャートやポーラー表示で表示。
ケーブル・アンテナ測定（オプション）：DTF、1ポート・ケーブル損失、2ポート挿入損失、
リターンロス、VSWR の測定に対応し、ケーブルの障害位置の特定、タワー・アンプの調整、ポートの整合に活用できます。

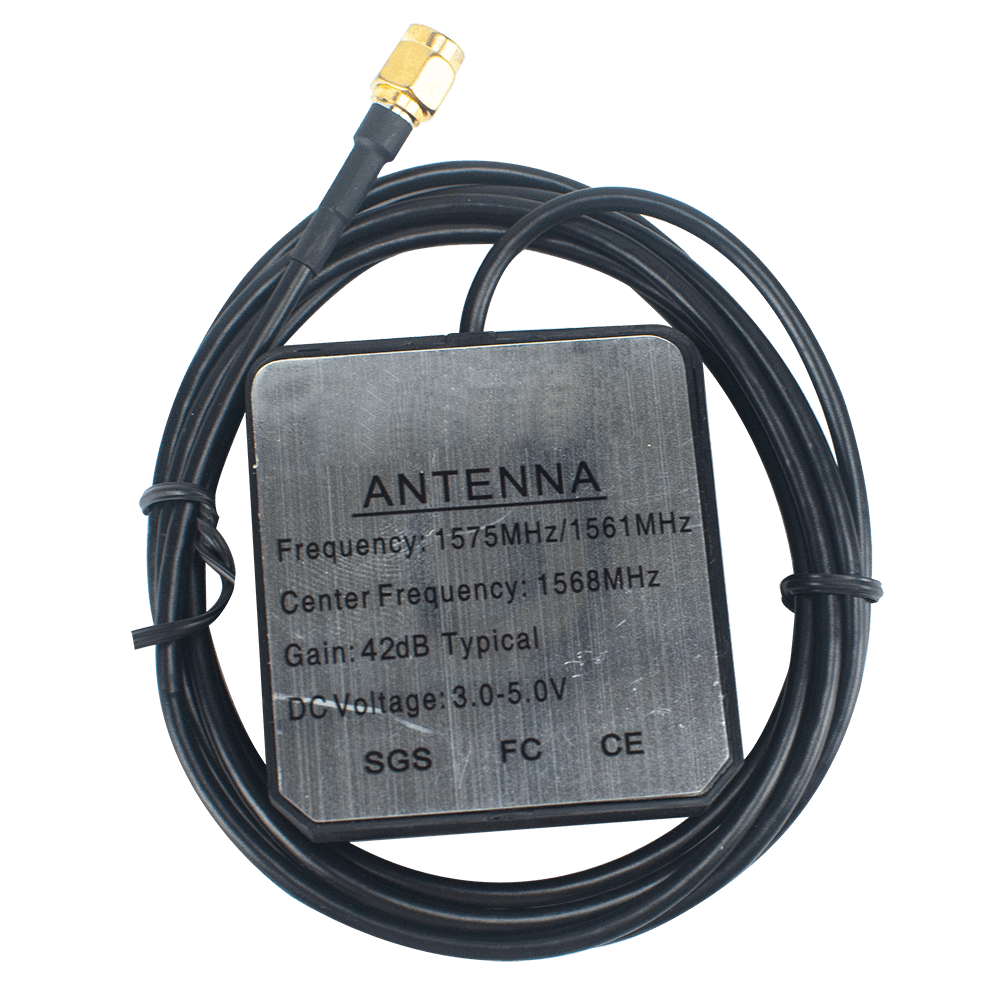

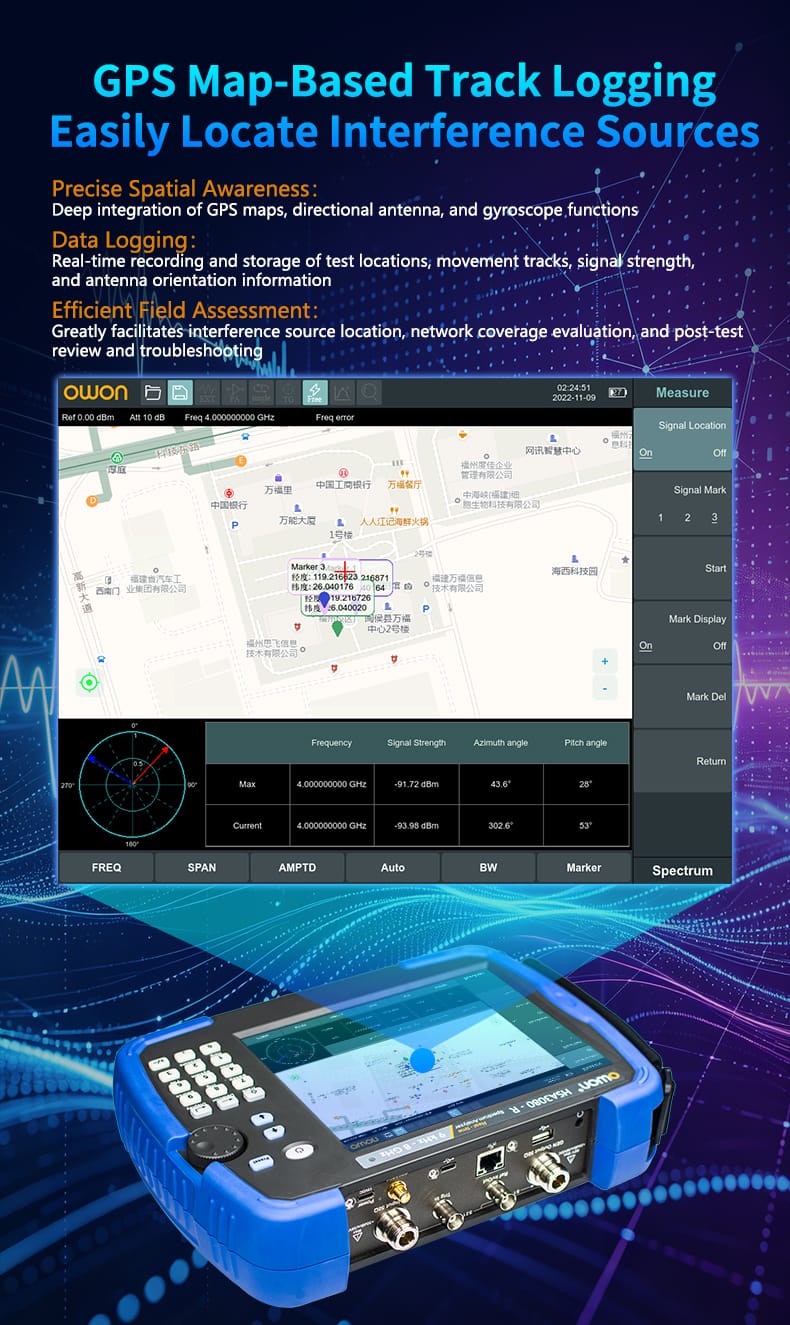

GPS マップ、指向性アンテナ、ジャイロスコープ機能に対応し、測定場所、経路、信号
強度、アンテナの向きを記録でき、干渉源の特定、エリア評価、測定結果の確認に役立ちます。
EMI プリコンプライアンス測定（オプション）：200種類以上の標準テンプレートとカスタム・テンプレートにより、自動で
設定・記録し、規制値と比較できます。
トラッキング・ジェネレータ（オプション）、プリアンプ標準搭載。
USB Type-C 給電とモバイルバッテリーに対応し、屋外での長時間測定が可能。
8インチ・マルチタッチ・スクリーン、マウス、キーボード、PC ソフトウェア、LAN、USBデバイス、USBホストに
対応し、現場での使用、リモート制御、自動化システムへの組み込みに活用できます。

ラインナップ

モード	周波数範囲	リアルタイム解析帯域幅	VNA・TG 機能	GPS	税込価格（円）
HSA3036-R	9 kHz ~ 3.6 GHz	100 MHz	オプション	○	¥850,300
HSA3075-R	9 kHz ~ 7.5 GHz	100 MHz	オプション	○	¥1,182,500
HSA3140-R	9 kHz ~ 14.0 GHz	100 MHz	非対応	○	¥2,032,800
HSA3200-R	9 kHz ~ 20.0 GHz	100 MHz	非対応	○	¥2,883,100

製品詳細

仕様

仕様は以下の条件で適用されます：

使用前に30分以上ウォームアップしていること。
校正周期内であり、自己校正を実施済みであること。

モデル	HSA3036-R	HSA3075-R	HSA3140-R	HSA3200-R
スペクトラム解析範囲	9 kHz ~ 3.6 GHz	9 kHz ~ 7.5 GHz	9 kHz ~ 14.0 GHz	9 kHz ~ 20.0 GHz
VNA 周波数範囲	100 kHz ~ 3.6 GHz	100 kHz ~ 7.5 GHz	-	-
ケーブル・アンテナ測定の周波数範囲	100 kHz ~ 3.6 GHz	100 kHz ~ 7.5 GHz	-	-
トラッキング・ジェネレータ	100 kHz ~ 3.6 GHz	100 kHz ~ 7.5 GHz	-	-
分解能帯域幅（RBW）	1 Hz ~ 5 MHz	1 Hz ~ 5 MHz	1 Hz ~ 5 MHz	1 Hz ~ 5 MHz
表示平均ノイズレベル	-165 dBm/Hz	-165 dBm/Hz	-165 dBm/Hz	-165 dBm/Hz
SSB 位相ノイズ	<-106 dBc/Hz	<-106 dBc/Hz	<-106 dBc/Hz	<-100 dBc/Hz
3次インターセプト（TOI）	+14 dbm	+14 dbm	+14 dbm	+14 dbm
スパン範囲	0 Hz、100 Hz～本体の最大周波数
スパン確度	± スパン /（スイープ・ポイント数 - 1）
マーカー周波数分解能	スパン /（表示ポイント数 - 1）
マーカー周波数の不確かさ	±[マーカー読み値 × 基準周波数確度 + 1% × スパン + 0.5 × マーカー周波数分解能 + 1 Hz]
マーカー機能	ノイズ・マーカー、N dB 帯域幅、周波数カウンタ
振幅確度	< 0.7 dB	< 0.7 dB	< 0.7 dB	< 0.7 dB
リアルタイム解析帯域幅	100 MHz
ダイナミックレンジ	60 dB
100% 検出できる最小信号持続時間	6.25 μs
リアルタイム・スペクトラム表示	確率密度スペクトラム、ウォーターフォール、3Dスペクトラム、パワー対時間
VNA 測定パラメータ	ベクトル S11、ベクトル S21
ネットワーク解析のダイナミックレンジ	90 dB
表示モード	反射係数／透過係数、リターンロス／挿入損失、位相、群遅延、対数振幅、障害位置、リニア振幅、実部、虚部、VSWR、スミスチャート、ポーラー表示
高度な測定	CHP、ACPR、OBW、CNR、高調波、モニター、CCDF、SEM、TOI
ベクトル信号変調解析	AM，FM，PM
EMI フィルタ（-6dB）	200 Hz，9 kHz，120 kHz，1 MHz
検波方式	ポジティブ・ピーク、RMS平均、準尖頭値
EMI 測定	200種類以上の標準テンプレートを内蔵、カスタム・テンプレートにも対応

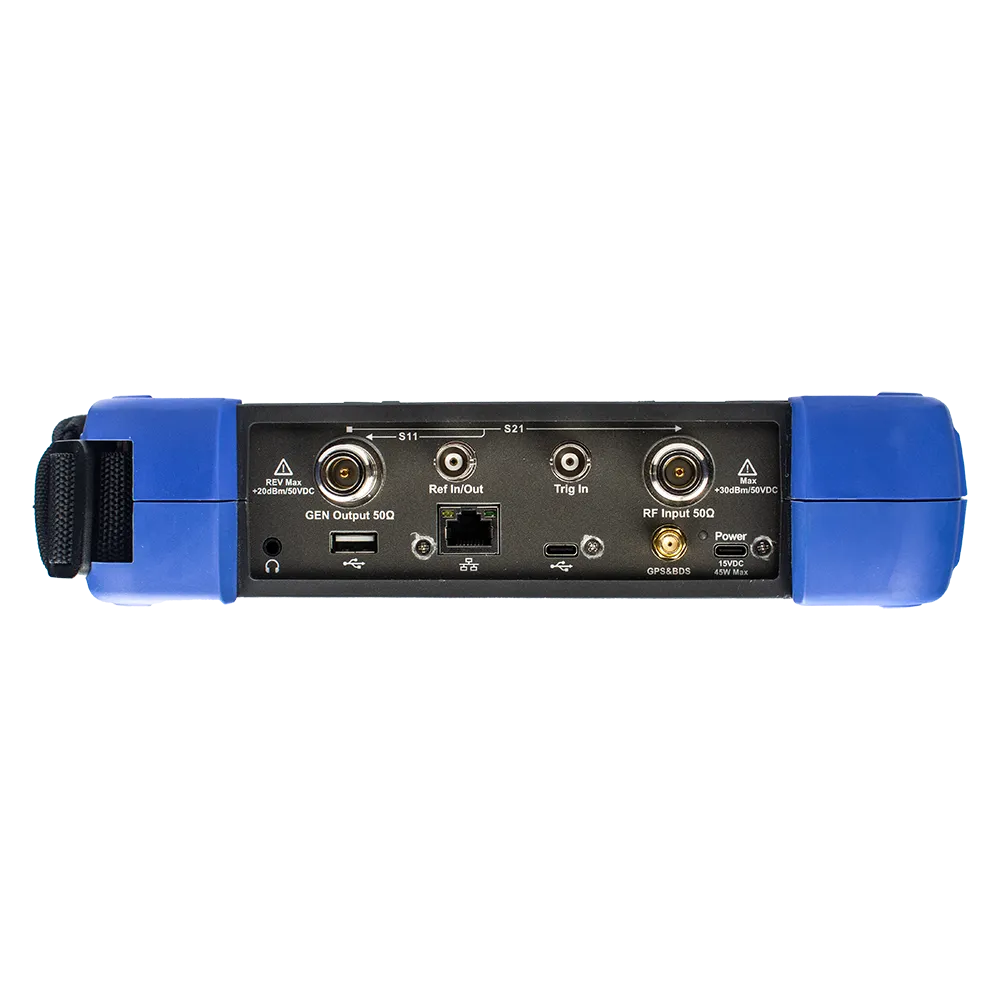

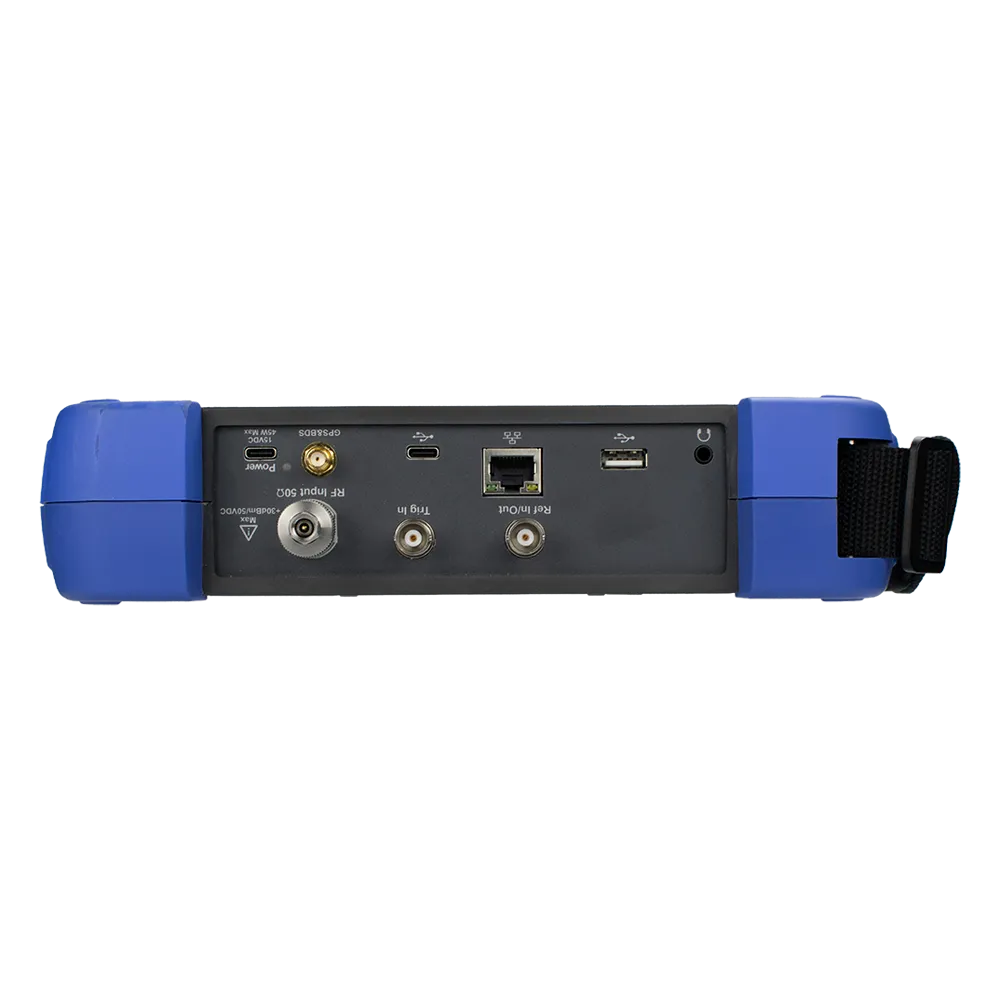

通信インターフェース	LAN、USBデバイス、USBホスト
リモート制御	USB-TMC / VXI-11 / Socket による SCPI / LabVIEW / IVI
リモート制御ソフトウェア	NI-MAX、Webブラウザ、Spectrum Vision ソフトウェア
寸法（W × H × D）	270 × 190 × 60 mm
ディスプレイ	8インチ IPS マルチタッチ・スクリーン、マウス・キーボード対応
