SPECTRUM ANALYZER

HSA2000

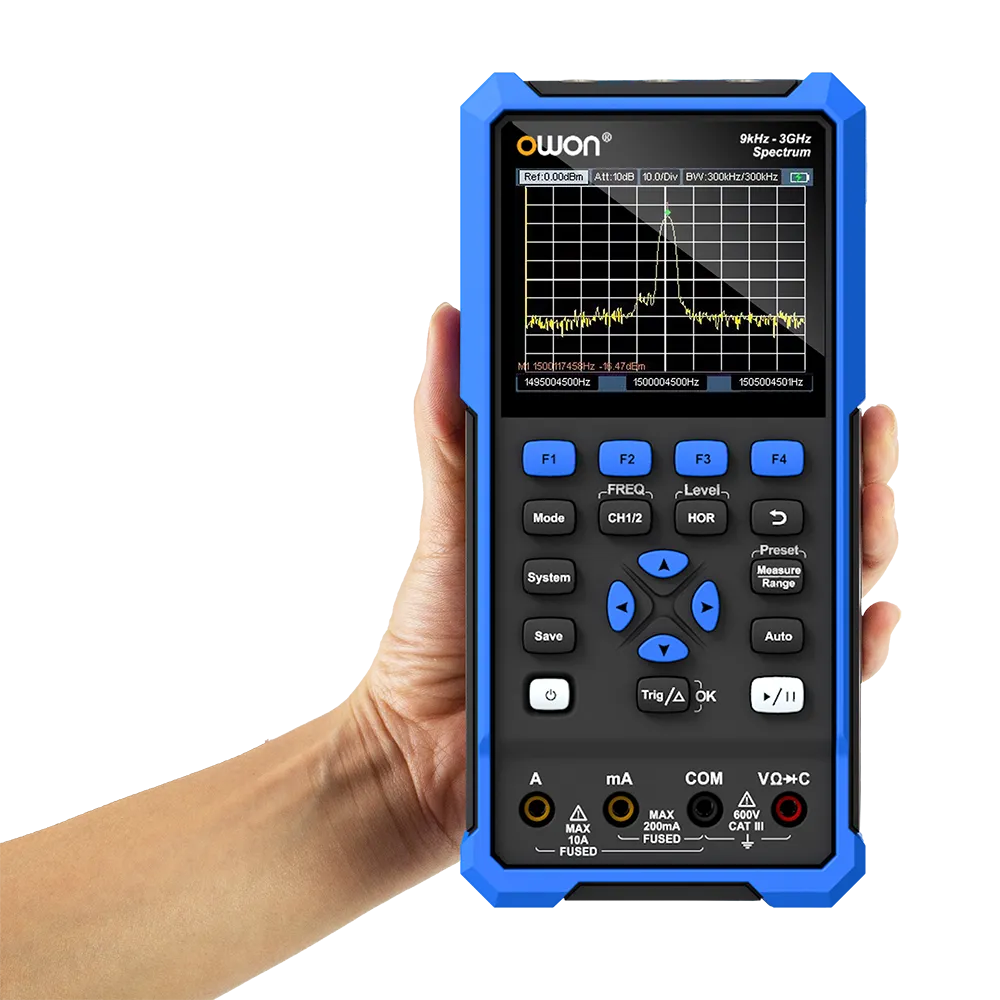

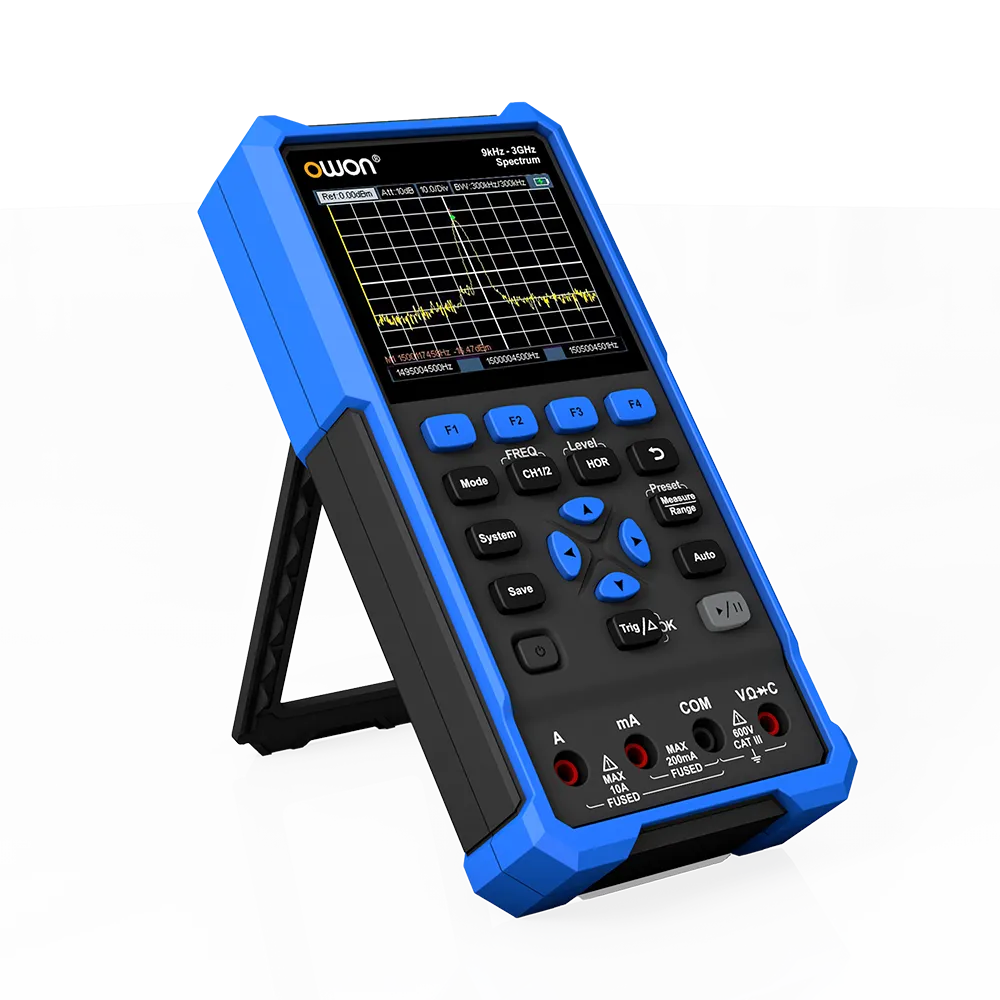

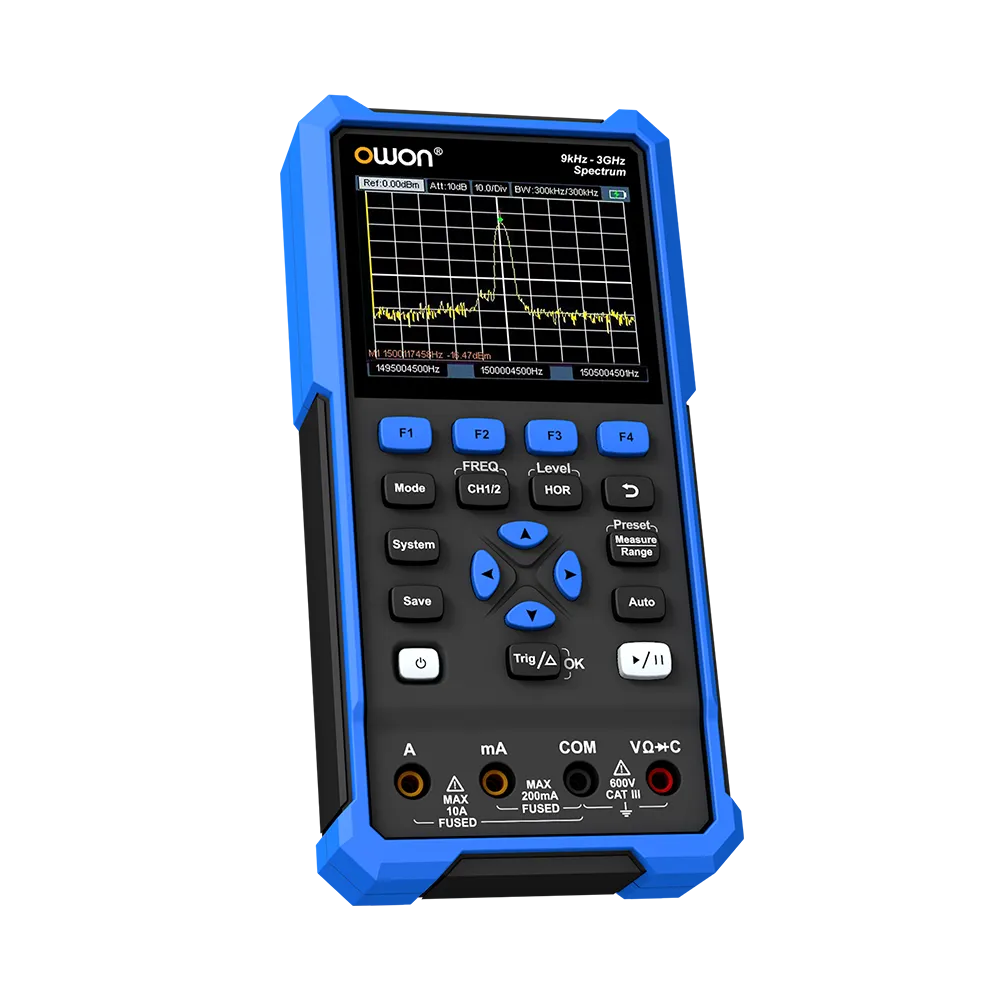

HSA2000シリーズ ハンドヘルド・スペクトラムアナライザ

HSA2000シリーズ ハンドヘルド・スペクトラムアナライザ
  • スペクトラム・アナライザ + オシロスコープ + マルチメーター
  • スペクトラム・アナライザ:周波数範囲 9 kHz ~1.5 GHz/3 GHz、周波数分解能 100 Hz
  • オシロスコープ:周波数帯域 50/70/100/200 MHz、サンプルレート 250 MSa/s、レコード長 8kポイント
  • 最高波形更新レート 10,000wfrms/s、10種以上の自動測定アイテム
  • マルチメーター:4½桁分解能、電圧 / 電流 / 抵抗 / キャパシタンス / ダイオード / 導通テスト

特長

  • スペクトラム・アナライザ + オシロスコープ + マルチメーター
  • スペクトラム・アナライザ:周波数範囲 9 kHz ~1.5 GHz/3 GHz、周波数分解能 100 Hz
  • オシロスコープ:周波数帯域 50/70/100/200 MHz、サンプルレート 250 MSa/s、レコード長 8kポイント
  • 最高波形更新レート 10,000wfrms/s、10種以上の自動測定アイテム
  • マルチメーター:4½桁分解能、電圧 / 電流 / 抵抗 / キャパシタンス / ダイオード / 導通テスト
  • インターフェース:USB Type-C、ホストPCとの通信をサポート

ラインナップ

モデル製品名税込価格(円)在庫状況
HSA2105HSA2000シリーズ スペクトラムアナライザ 9kHz~1.5GHz¥67,100-
HSA2307HSA2000シリーズ スペクトラムアナライザ 9kHz~3GHz¥84,700-
HSA2310HSA2000シリーズ スペクトラムアナライザ 9kHz~3GHz¥103,400-
HSA2320HSA2000シリーズ スペクトラムアナライザ 9kHz~3GHz¥121,000-

製品詳細

HSA2000シリーズ 多機能ハンドヘルド・スペクトラム・アナライザ

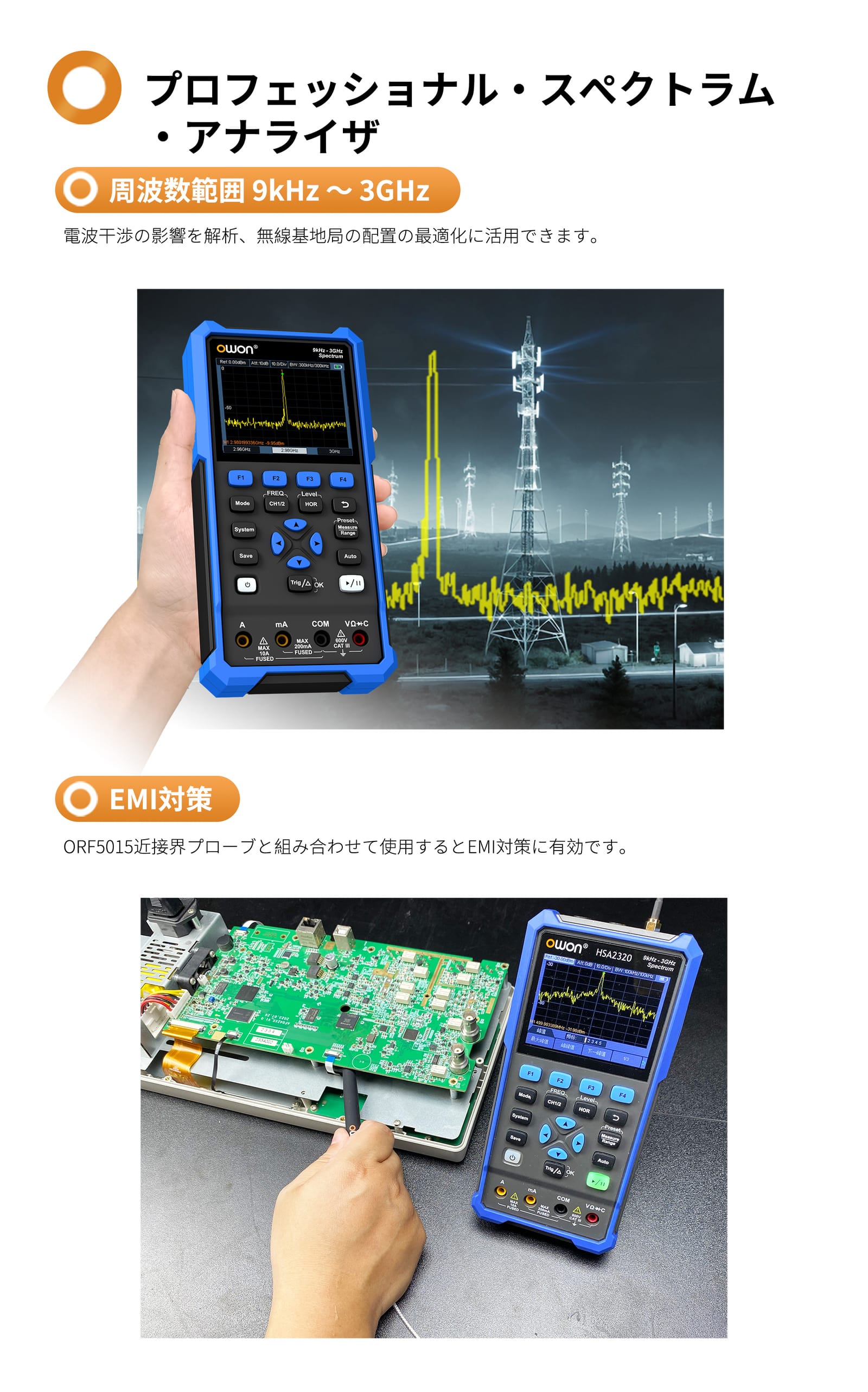

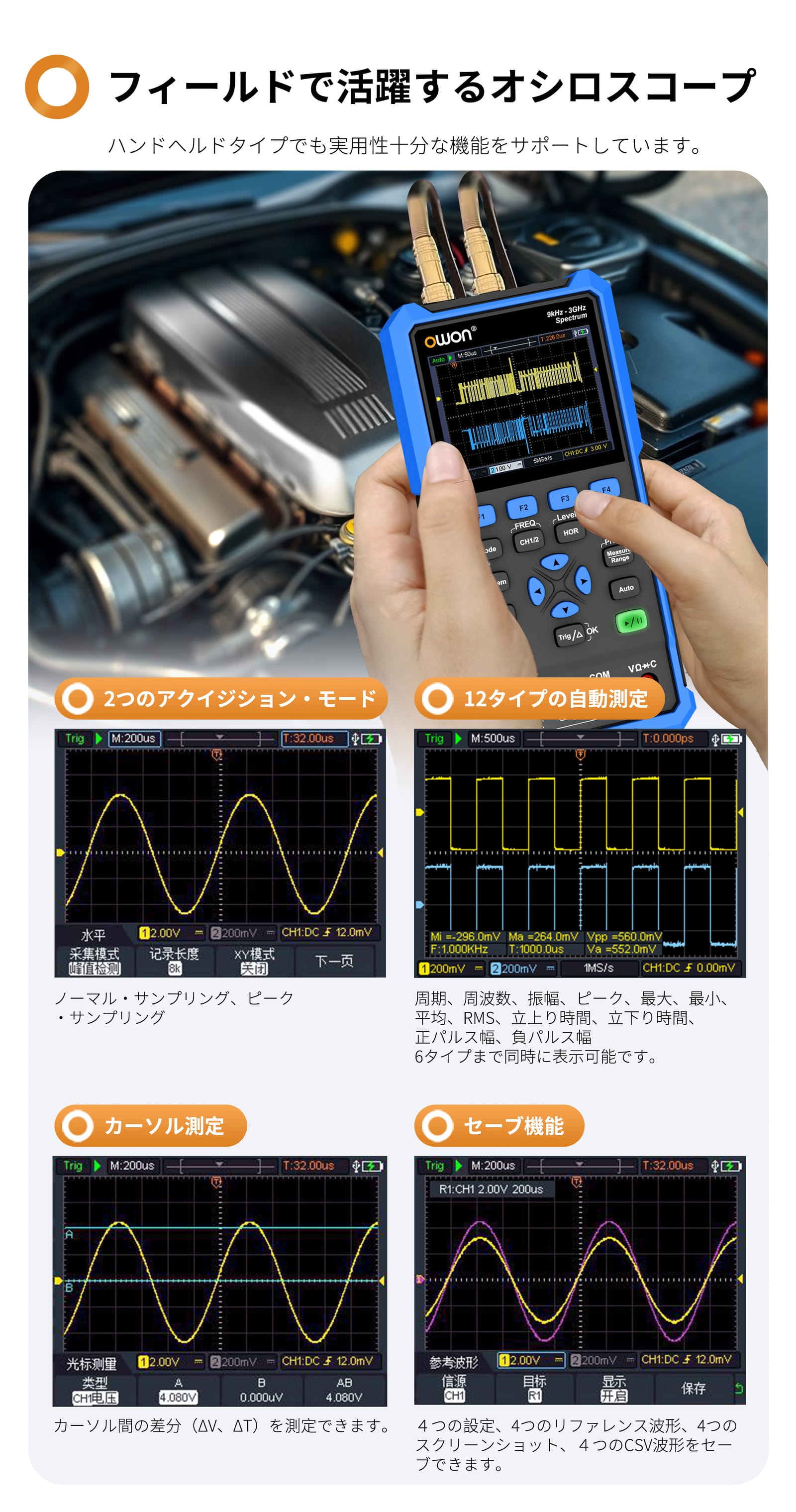

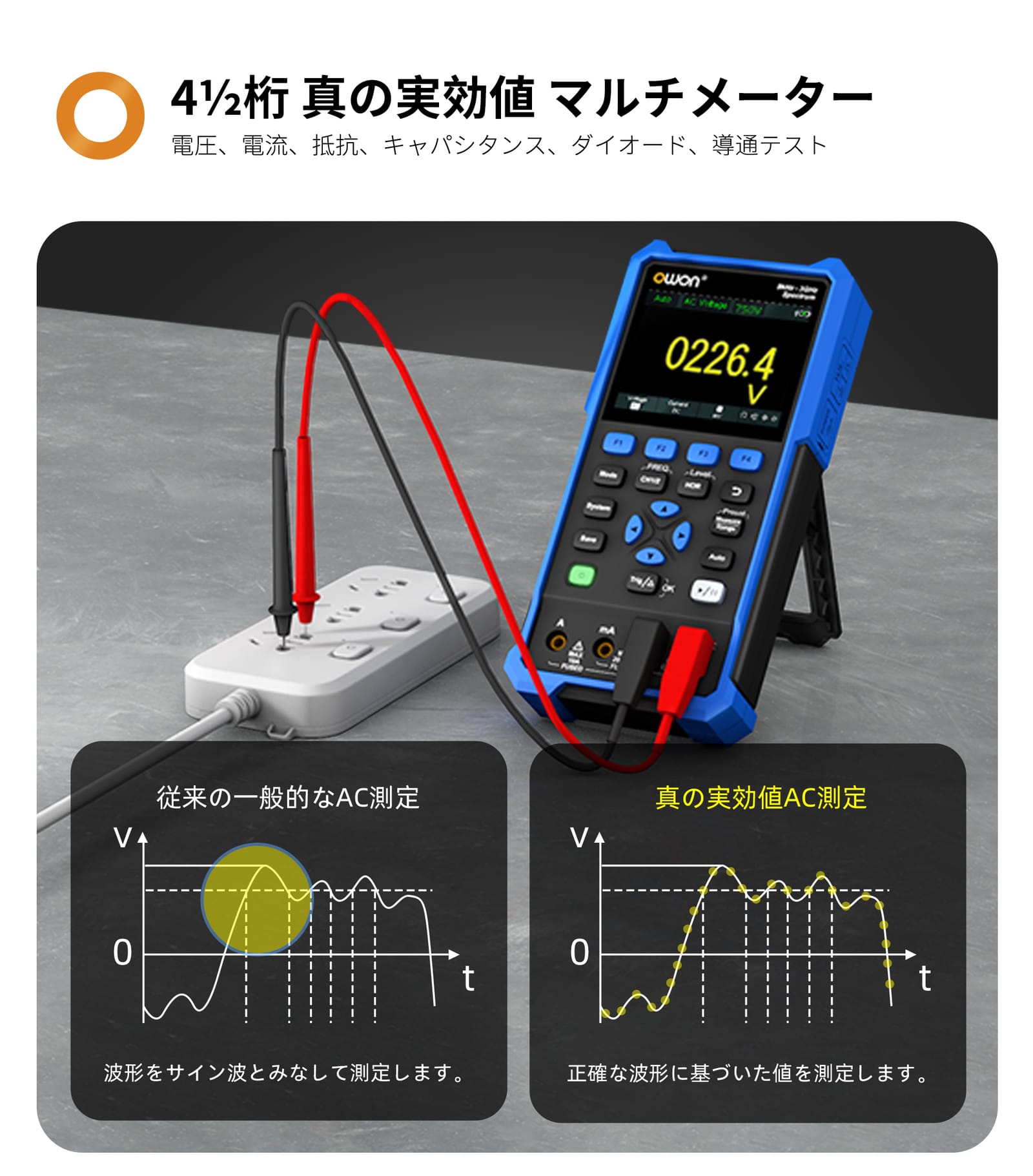

HSA2000シリーズコンパクトで多彩な機能プロフェッショナル・スペクトラム・アナライザEMI対策フィールドで活躍するオシロスコープ4½桁 真の実効値 マルチメーター

仕様

モデルHSA2105HSA2307HSA2310HSA2320
ディスプレイ3.5インチ LCD
インターフェースUSB Type-C
チャンネル数2ch
サンプルレート(最大)250MSa/s500MSa/s1GSa/s
重量約0.6kg
周波数範囲9kHz~1.5GHz9kHz~3GHz
自動測定周期・周波数・平均・最大・最小・RMS・立上り・立下り・パルス幅など
レコード長8k
周波数分解能100Hz
波形更新レート10,000 wfm/s
カーソル測定ΔV / ΔT
周波数帯域50MHz70MHz100MHz200MHz
DC電圧20mV ~ 1000V
AC電圧20mV ~ 750V
DC電流20mA ~ 10A
AC電流20mA ~ 10A
電源ACアダプタ / 内蔵バッテリー
抵抗200Ω ~ 100MΩ
キャパシタンス2nF ~ 2mF
外形寸法(W×H×D)96 × 198 × 38 mm
測定機能電圧 / 電流 / 抵抗 / 容量 / ダイオード / 導通
■ スペクトラムアナライザ機能
スイープ範囲Zero Span / 300Hz ~ 最大周波数
DANL<-120dBm(~1.5GHz)<-120dBm(~2GHz)
<-115dBm(2GHz ~ 3GHz)
最大入力+20dBm(100mW)
RBW(分解能帯域幅)200Hz ~ 850kHz(ステップ可変)
■ オシロスコープ機能
アクイジションSample / Peak
プローブ対応1X / 10X / 100X / 1000X / 10000X
時間軸5ns/div ~ 1000s/div(1-2-5ステップ)
電圧軸10 mV/div〜10 V/div
トリガEdge / Auto・Normal・Single
マルチメータ機能
表示分解能4½桁

アクセサリー

標準付属品

数量

写真

クイックガイド

1

USBケーブル

1

パッシブプローブ

2

テストリード

1

ソフトバッグ

1
