高電圧差動プローブN1000

高電圧差動プローブN1000
  • 最高100 MHz、最大14KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。
T&Mallで探すデモ機貸出

特長

  • 最高100 MHz、最大14KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。

ラインナップ

型式帯域幅(-3dB)確度立ち上がり時間出力(50kΩ負荷)価格（税込）
N1000A50 MHz±1%7ns7Vお問い合わせ
N1008A50 MHz±1%7ns7Vお問い合わせ
N1008B100 MHz±1%3.5ns7Vお問い合わせ
N1015A100 MHz±1%3.5ns7Vお問い合わせ
N1015B100 MHz±1%3.5ns7Vお問い合わせ
N1030A50 MHz±1%7ns7Vお問い合わせ
N1030B100 MHz±1%3.5ns7Vお問い合わせ
N1070A50 MHz±1%7ns7Vお問い合わせ
N1070Apro50 MHz±0.5% (DC-50 Hz 〜1 kHz)7ns7Vお問い合わせ
N1070B100 MHz±1%3.5ns7Vお問い合わせ
N1100A100 MHz±1%3.5ns7Vお問い合わせ
N1140A100 MHz±1%3.5ns7Vお問い合わせ

製品詳細

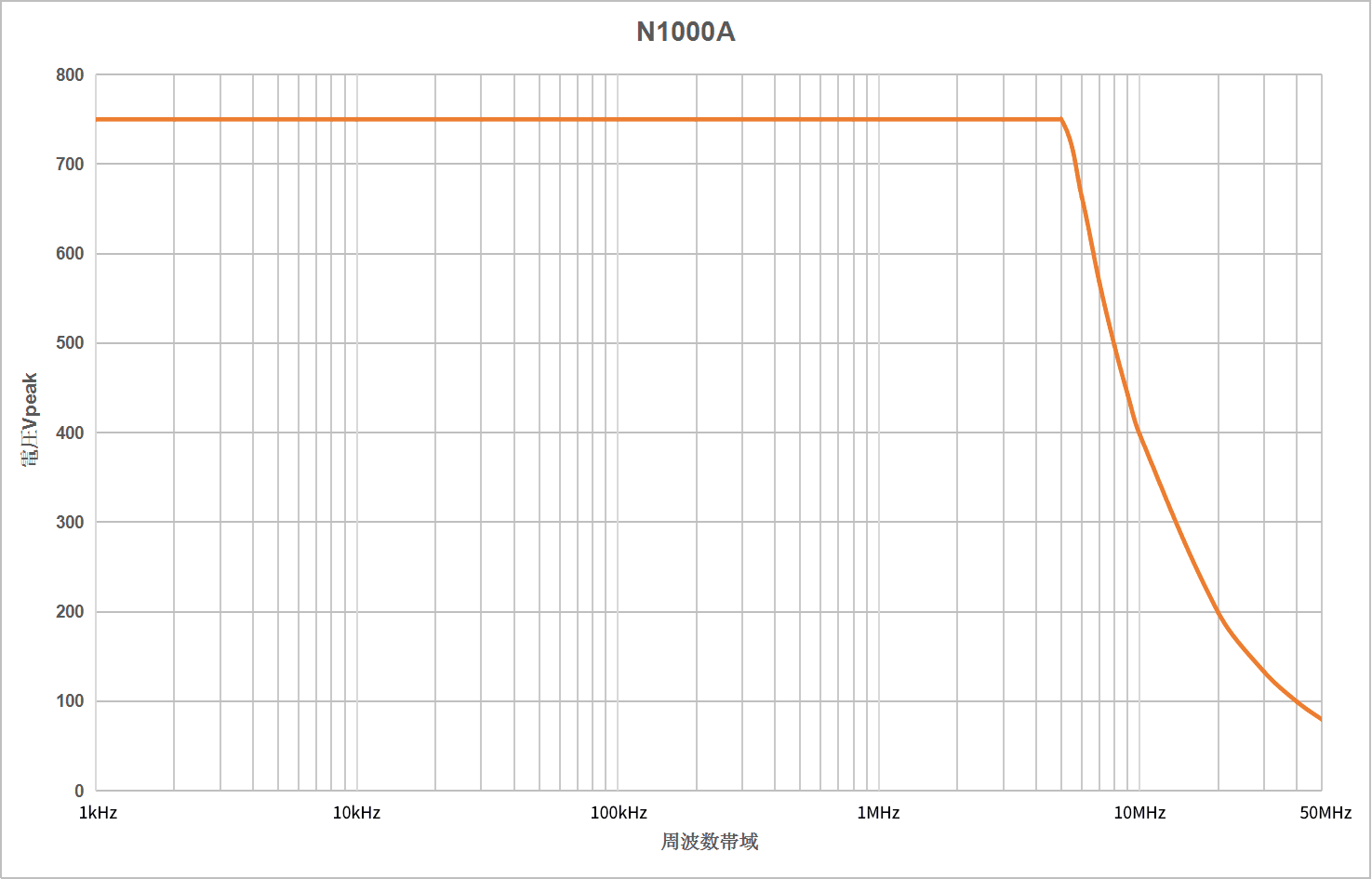

型式:N1000A 製品仕様 周波数特性
帯域幅(-3dB) 50 MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 750V@1/100
75V@1/10
差動入力電圧Vpp

1500V@1/1000
150V@1/100
寸法（W × H × D） 69 × 165 × 26 mm
価格（税込） 74,800円

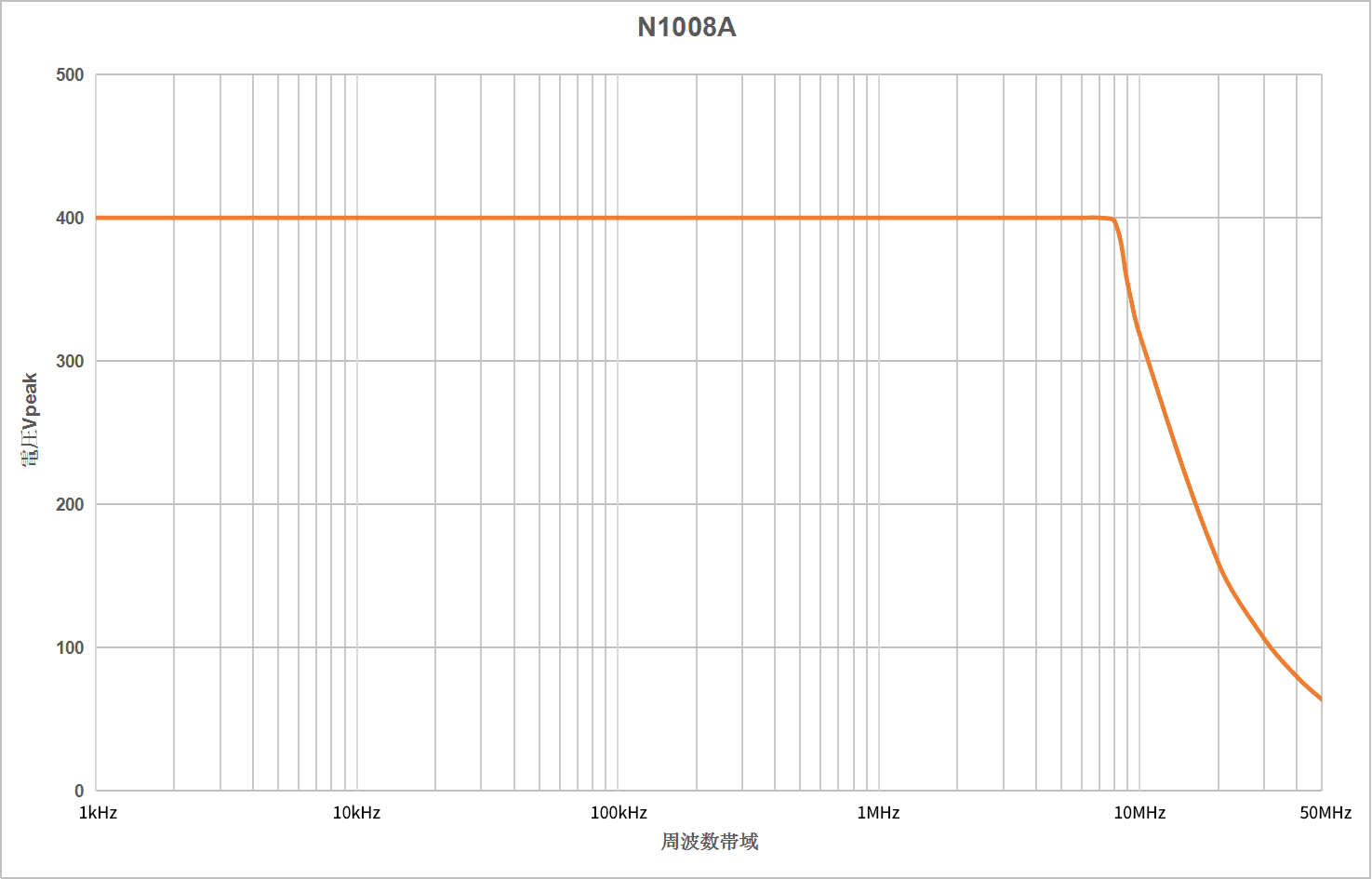

型式:N1008A 製品仕様 周波数特性
帯域幅(-3dB) 50 MHz
減衰比 1:100/10
確度 ±1%
インピーダンス 4MΩ//1.3pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ 入力インピーダンス 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 800V@1/100
80V@1/10
差動入力電圧Vpp 1500V@1/1000 150V@1/100
寸法（W × H × D） 69 × 165 × 26 mm
価格（税込） 90,200円

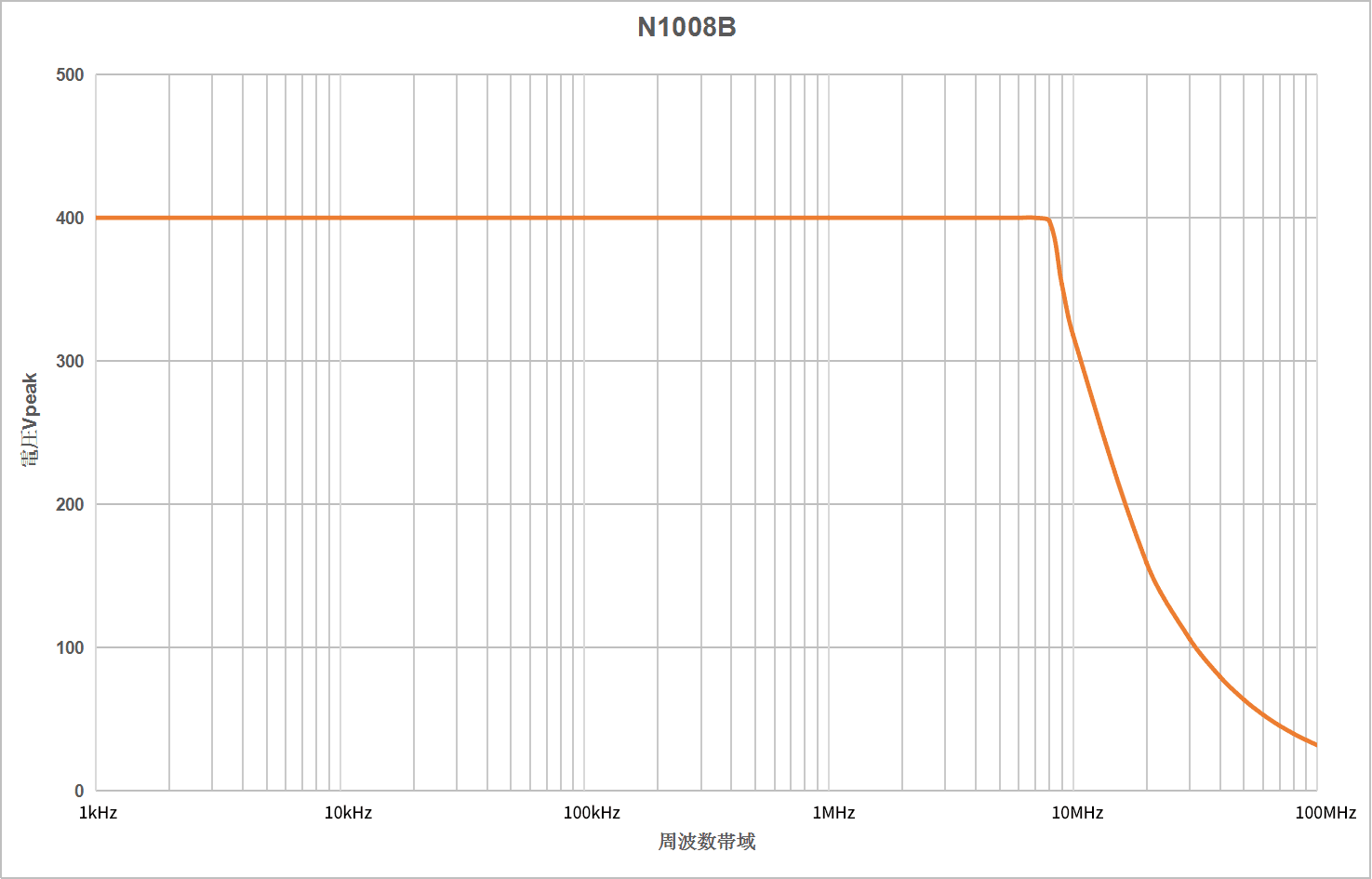

型式:N10008B 製品仕様 周波数特性
帯域幅(-3dB) 100 MHz
減衰比 1:100/10
確度 ±1%
インピーダンス 4MΩ//1.3pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ 入力インピーダンス 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 400V@1/100 40V@1/10
差動入力電圧Vpp 800V@1/100 80V@1/10
寸法（W × H × D） 69 × 165 × 26 mm
価格（税込） 94,600円

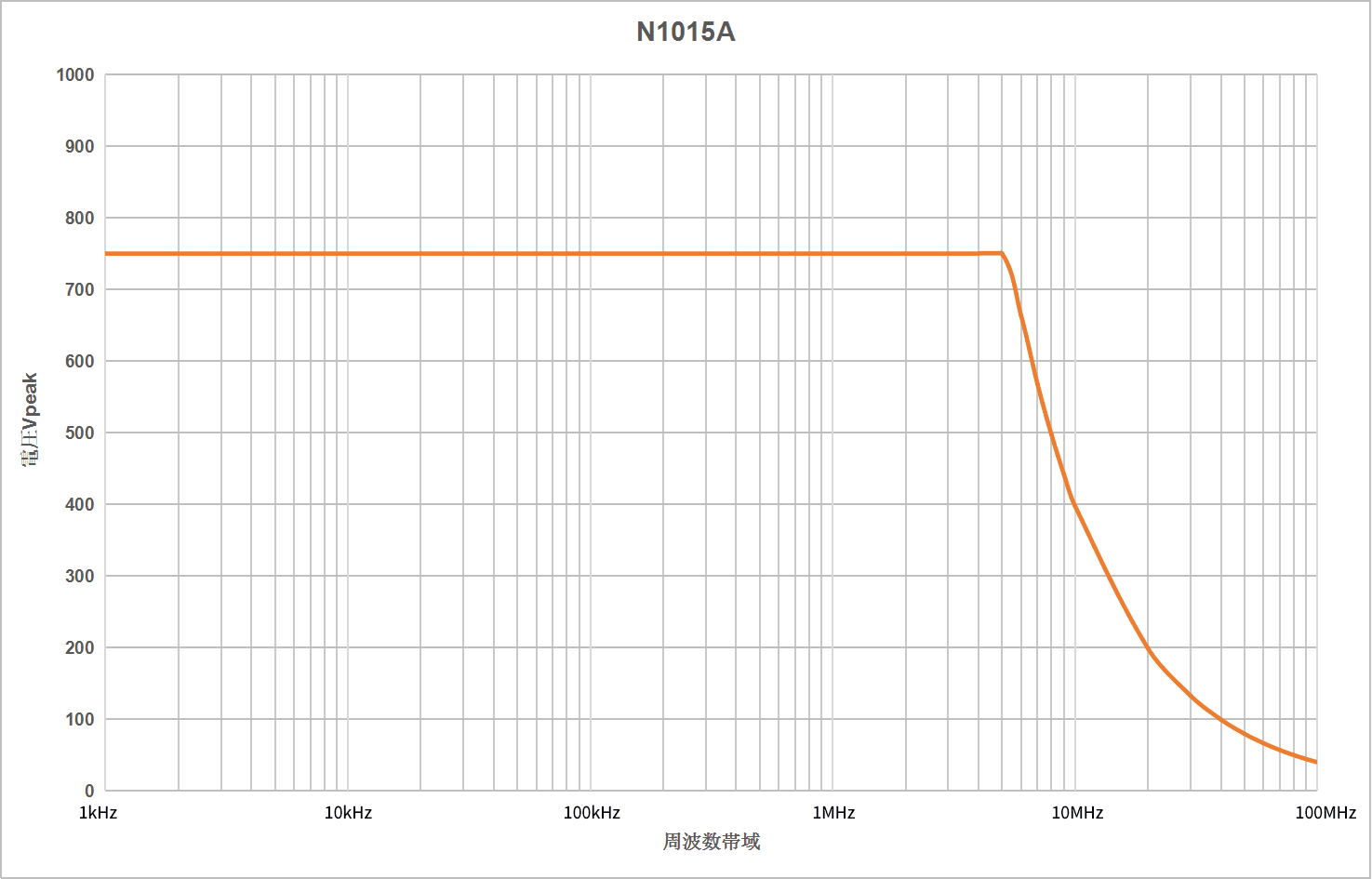

型式:N1015A 製品仕様 周波数特性
帯域幅(-3dB) 100 MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV
オシロスコープ 入力インピーダンス 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 750V@1/1000
75V@1/100
差動入力電圧Vpp 1500V@1/1000 150V@1/100
寸法（W × H × D） 69 × 165 × 26 mm
価格（税込） 133,100円

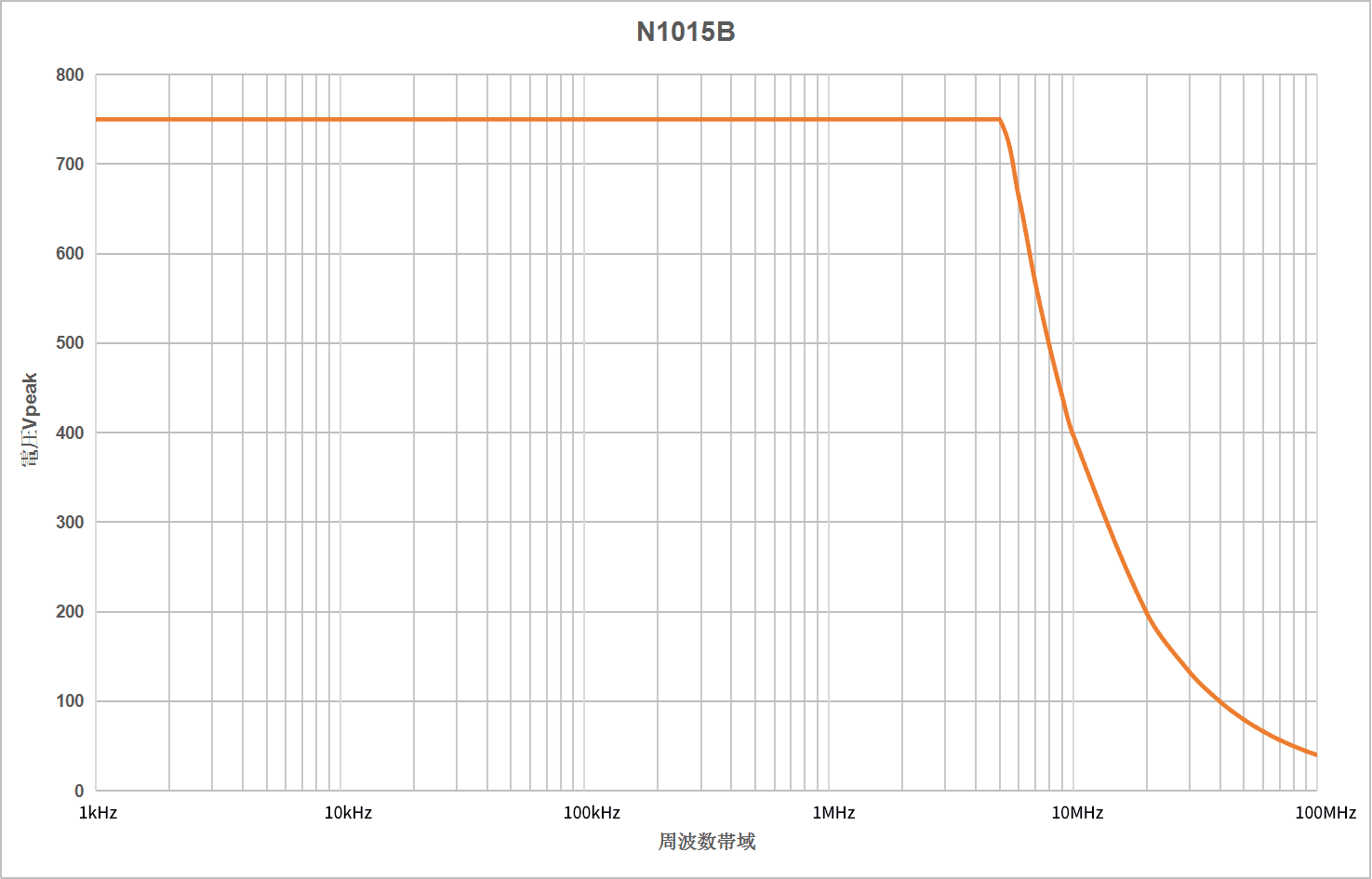

型式:N1015B 製品仕様 周波数特性
帯域幅(-3dB) 100 MHz
減衰比 1:500/50
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 750V@1/500
75V@1/50
差動入力電圧Vpp 1500V@1/500
150V@1/50
寸法（W × H × D） 84 × 186 × 38 mm
価格（税込） 139,700円

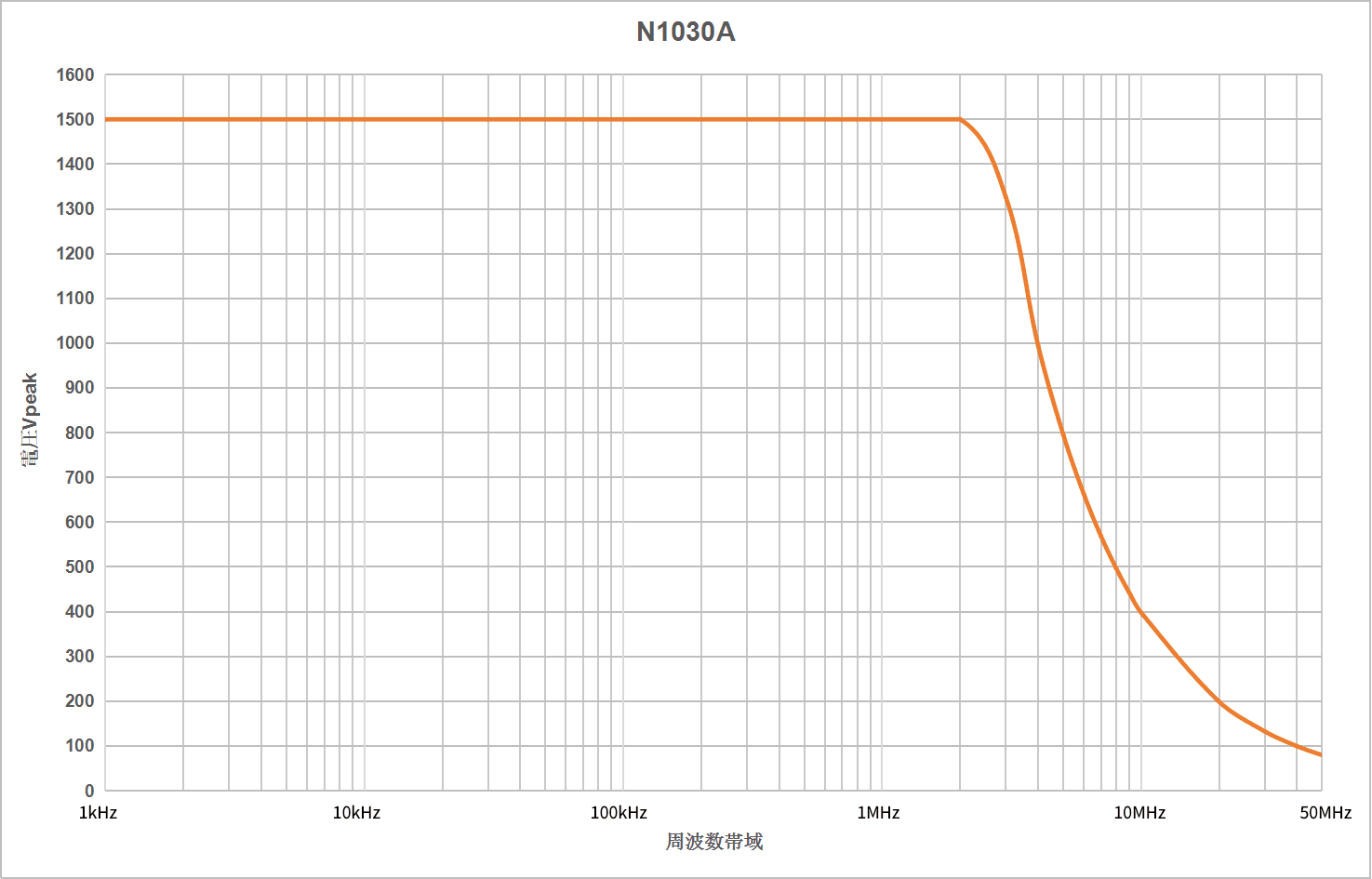

型式:N1030A 製品仕様 周波数特性
帯域幅(-3dB) 50 MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 1500V@1/1000
150V@1/100
差動入力電圧Vpp 3000V@1/1000
300V@1/100
寸法（W × H × D） 69 × 165 × 26 mm
価格（税込） 152,900円

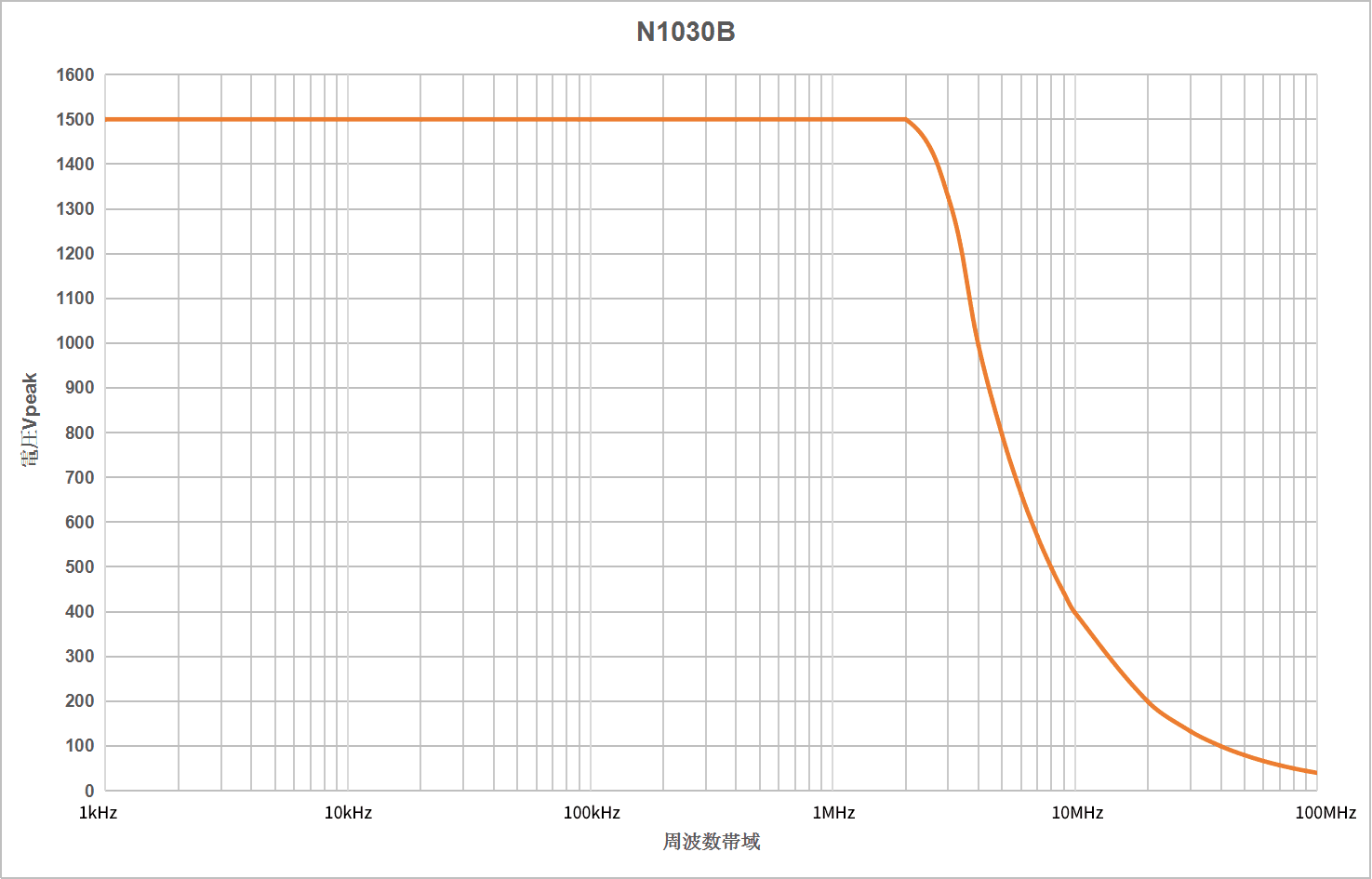

型式:N1030B 製品仕様 周波数特性
帯域幅(-3dB) 100 MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 8MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 1500V@1/1000
150V@1/100
差動入力電圧Vpp 3000V@1/1000
300V@1/100
寸法（W × H × D） 69 × 165 × 26 mm
価格（税込） 162,800円

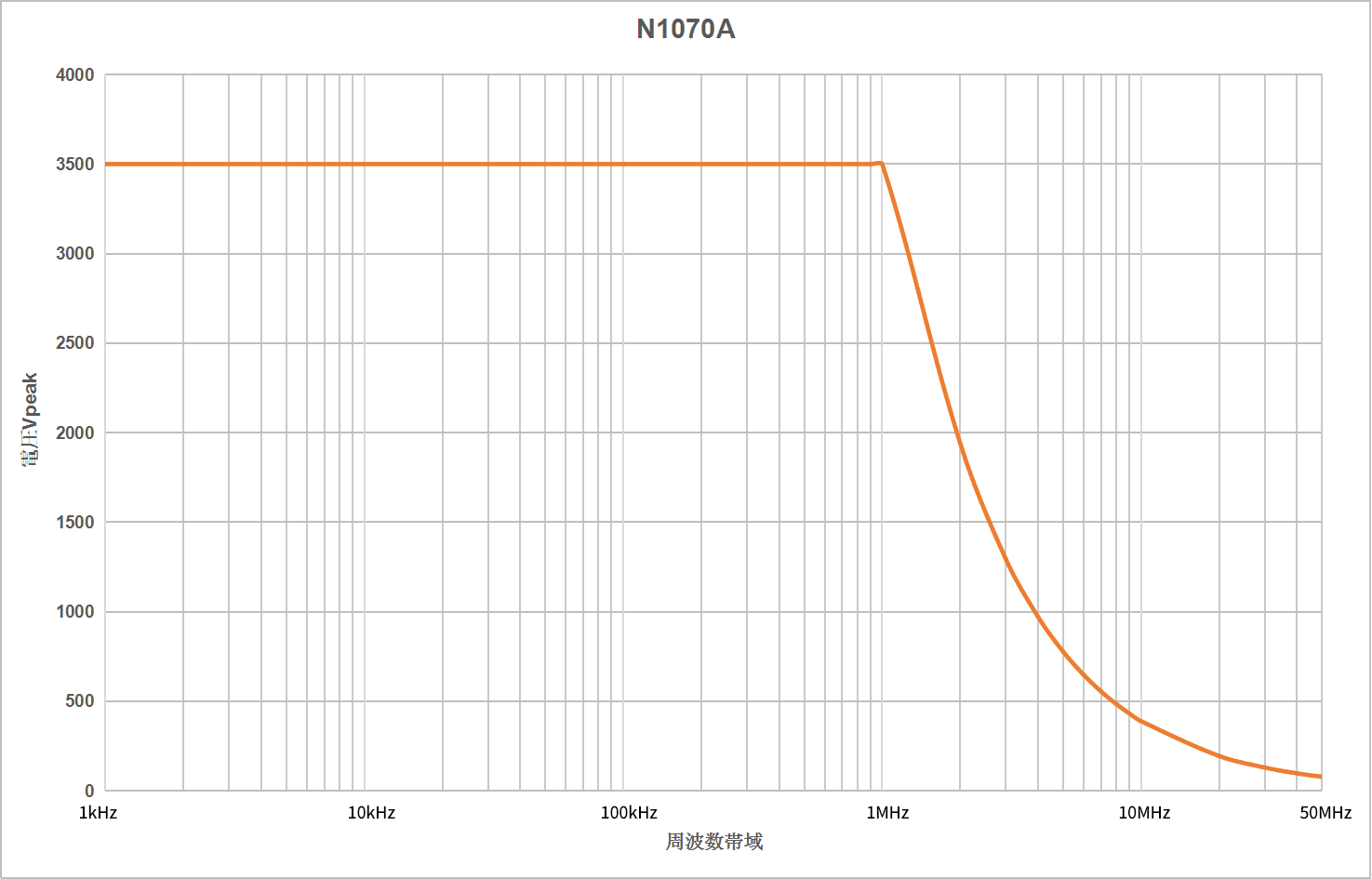

型式:N1070A 製品仕様 周波数特性
帯域幅(-3dB) 50 MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 20MΩ//1pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 3500V@1/1000
350V@1/100
差動入力電圧Vpp 7000V@1/1000
700V@1/100
寸法（W × H × D） 84 × 186 × 38 mm
価格（税込） 202,400円

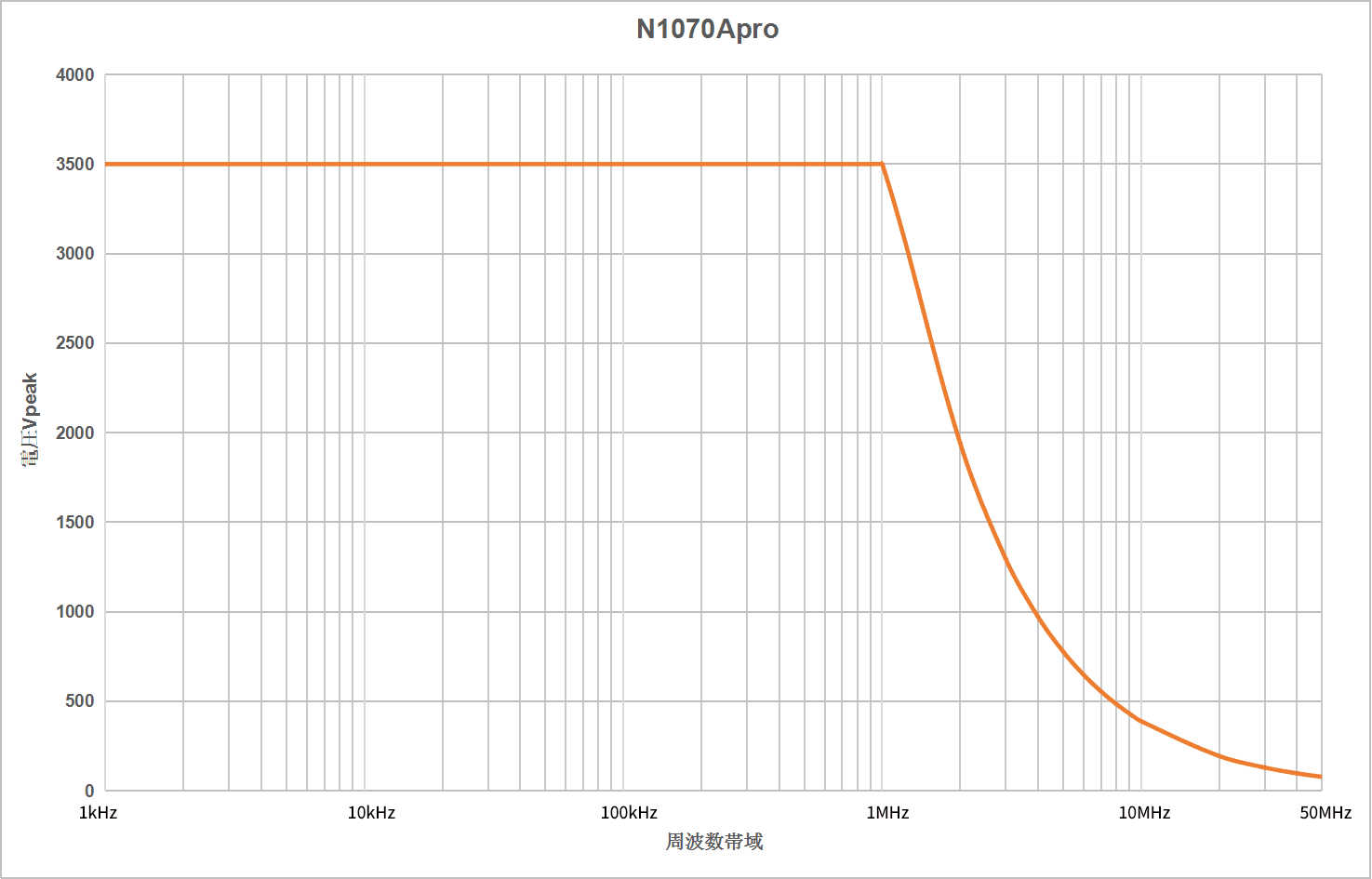

型式：N1070Apro 製品仕様 周波数特性
帯域幅(-3dB) 50 MHz
減衰比 1:1000/100
確度 ±0.5%(DC-50 Hz 〜1 kHz)
インピーダンス 20MΩ//1pF
立ち上がり時間 7ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 3500V@1/1000 350V@1/100
差動入力電圧Vpp 7000V@1/1000 700V@1/100
寸法（W × H × D） 84 × 186 × 38 mm
価格（税込） 216,700円

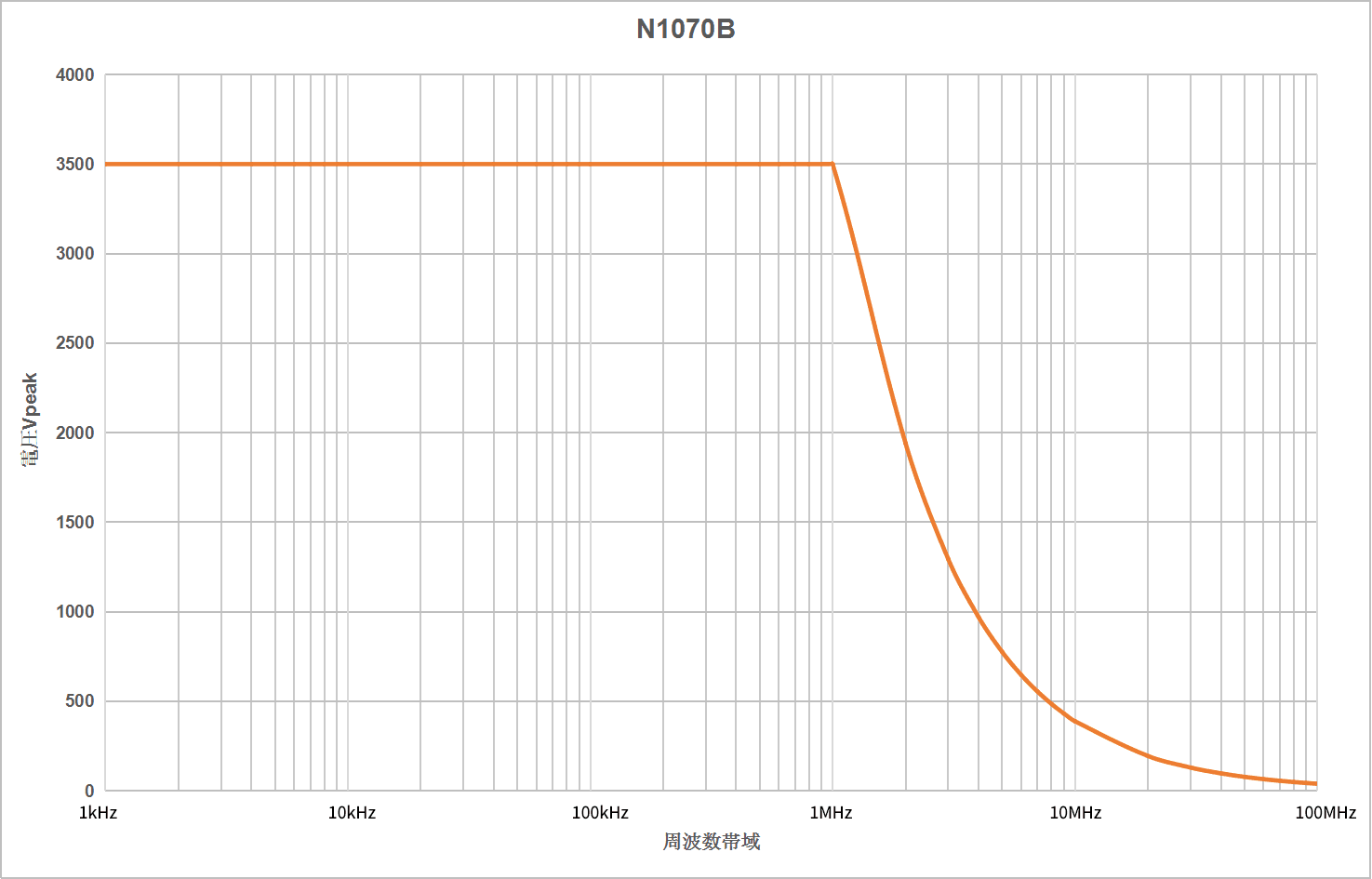

型式:N1070B 製品仕様 周波数特性
帯域幅(-3dB) 100 MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 20MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 3500V@1/1000
350V@1/100
差動入力電圧Vpp 7000V@1/1000
700V@1/100
寸法（W × H × D） 84 × 186 × 38 mm
価格（税込） 216,700円

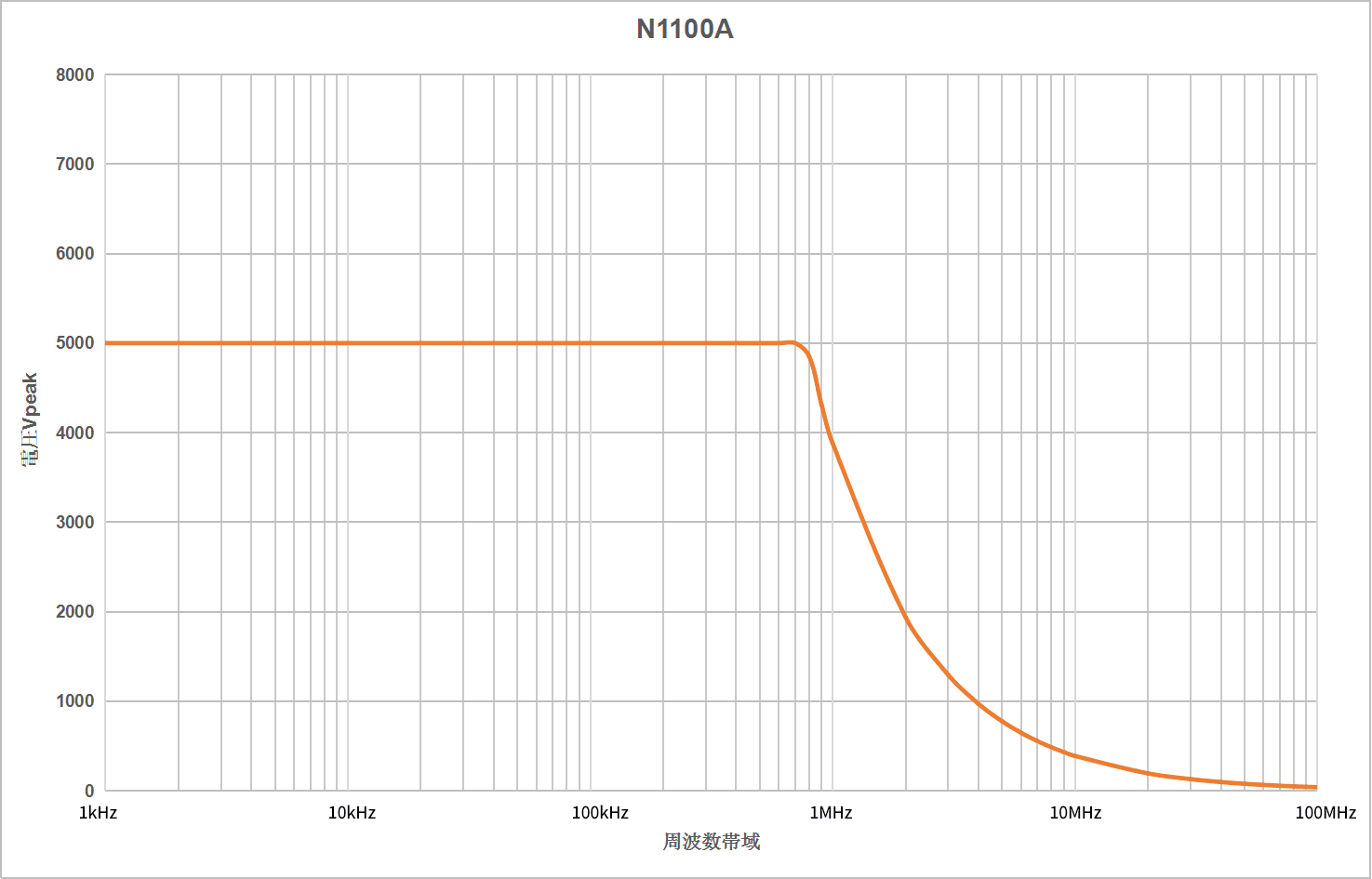

型式:N1100A 製品仕様 周波数特性
帯域幅(-3dB) 100 MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 20MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 5000V@1/1000
500V@1/100
差動入力電圧Vpp 10kV@1/1000
1kV@1/100
寸法（W × H × D） 84 × 186 × 38 mm
価格（税込） 239,800円

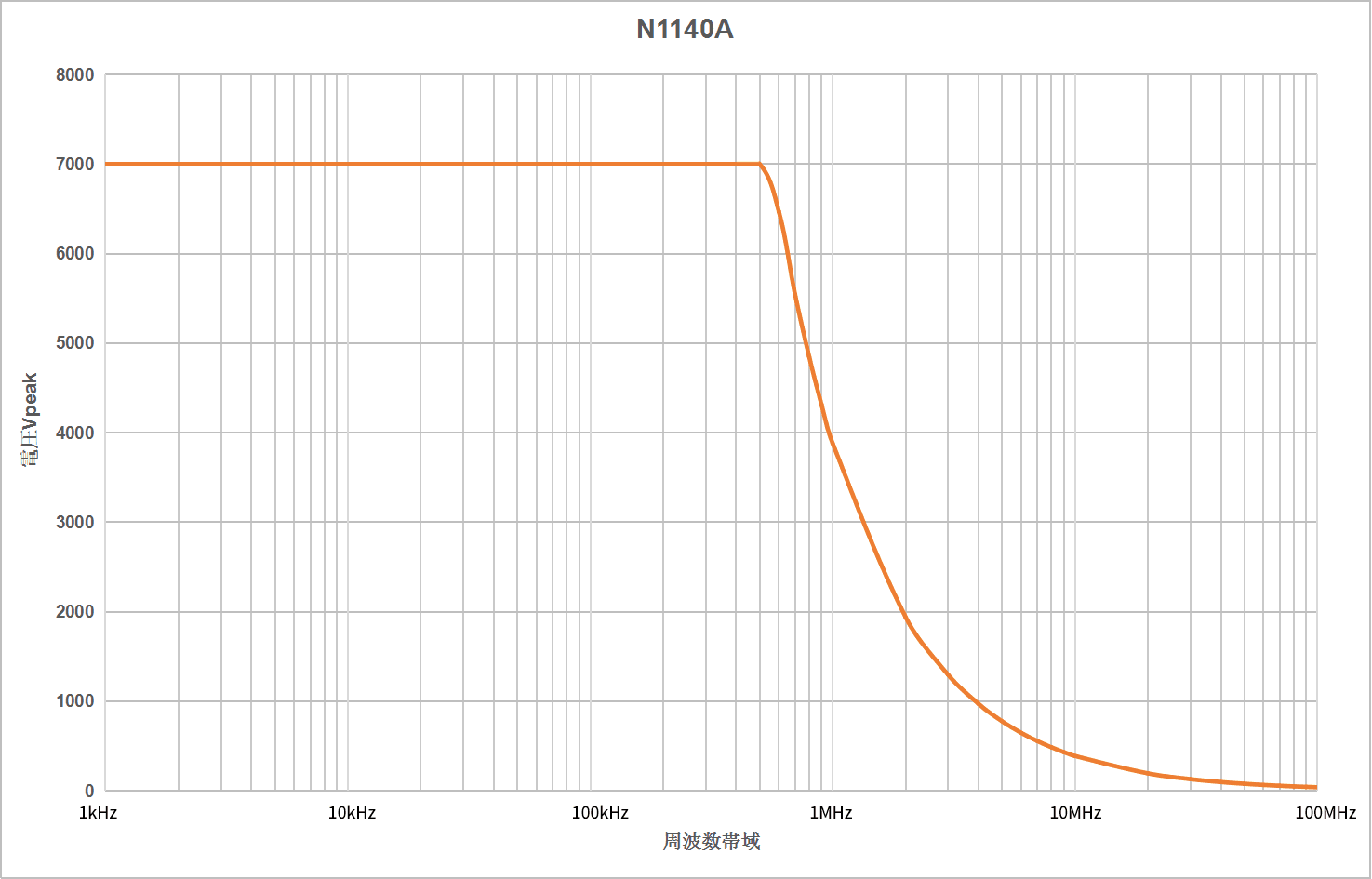

型式:N1140A 製品仕様 周波数特性
帯域幅(-3dB) 100 MHz
減衰比 1:1000/100
確度 ±1%
インピーダンス 20MΩ//1pF
立ち上がり時間 3.5ns
出力(50kΩ負荷) 7V
オフセット(代表値) ＜±5mV

オシロスコープ
入力インピーダンス

 1MΩ
CMRR(代表値) 80dB@60 Hz、
-50dB@100 kHz
DC入力電圧 7000V@1/1000 7000V@1/100
差動入力電圧Vpp 14kV@1/1000
1.4kV@1/100
寸法（W × H × D） 84 × 186 × 38 mm
価格（税込） 258,500円

仕様

型式 帯域幅(-3dB) インピーダンス 確度 立ち上がり時間 出力(50kΩ負荷) オフセット(代表値) オシロスコープ 入力インピーダンス CMRR(代表値) DC入力電圧 差動入力電圧Vpp 寸法（W × H × D） 減衰比
N1000A 50 MHz 8MΩ//1pF ±1% 7ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 750V@1/100 75V@1/10 1500V@1/1000 150V@1/100 69 × 165 × 26 mm 1:1000/100
N1008A 50 MHz 4MΩ//1.3pF ±1% 7ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 800V@1/100 80V@1/10 1500V@1/1000 150V@1/100 69 × 165 × 26 mm 1:100/10
N1008B 100 MHz 4MΩ//1.3pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 400V@1/100 40V@1/10 800V@1/100 80V@1/10 69 × 165 × 26 mm 1:100/10
N1015A 100 MHz 8MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 750V@1/1000 75V@1/100 1500V@1/1000 150V@1/100 69 × 165 × 26 mm 1:1000/100
N1015B 100 MHz 8MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 750V@1/500 75V@1/50 1500V@1/500 150V@1/50 84 × 186 × 38 mm 1:500/50
N1030A 50 MHz 8MΩ//1pF ±1% 7ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 1500V@1/1000 150V@1/100 3000V@1/1000 300V@1/100 69 × 165 × 26 mm 1:1000/100
N1030B 100 MHz 8MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 1500V@1/1000 150V@1/100 3000V@1/1000 300V@1/100 69 × 165 × 26 mm 1:1000/100
N1070A 50 MHz 20MΩ//1pF ±1% 7ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 3500V@1/1000 350V@1/100 7000V@1/1000 700V@1/100 84 × 186 × 38 mm 1:1000/100
N1070Apro 50 MHz 20MΩ//1pF ±0.5%(DC-50 Hz 〜1 kHz) 7ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 3500V@1/1000 350V@1/100 7000V@1/1000 700V@1/100 84 × 186 × 38 mm 1:1000/100
N1070B 100 MHz 20MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 3500V@1/1000 350V@1/100 7000V@1/1000 700V@1/100 84 × 186 × 38 mm 1:1000/100
N1100A 100 MHz 20MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 5000V@1/1000 500V@1/100 10kV（1/1000）、1kV（1/100） 84 × 186 × 38 mm 1:1000/100
N1140A 100 MHz 20MΩ//1pF ±1% 3.5ns 7V ＜±5mV 1MΩ 80dB@60 Hz、-50dB@100 kHz 7000V@1/1000 7000V@1/100 14kV（1/1000）、1.4kV（1/100） 84 × 186 × 38 mm 1:1000/100
