特長
- 最高200 MHz、最大6KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。
ラインナップ
| 型式 | 帯域幅(-3dB) | 確度 | 立ち上がり時間 | 出力(50kΩ負荷) | 価格（税込） |
|---|---|---|---|---|---|
| N2008A pro | 200 MHz | ±1% | 1.75ns | 7V | お問い合わせ |
| N2015A pro | 200 MHz | ±1% | 1.75ns | 7V | お問い合わせ |
| N2040A pro | 200 MHz | ±1% | 1.75ns | 7V | お問い合わせ |
| N2060A pro | 200 MHz | ±1% | 1.75ns | 7V | お問い合わせ |
製品詳細

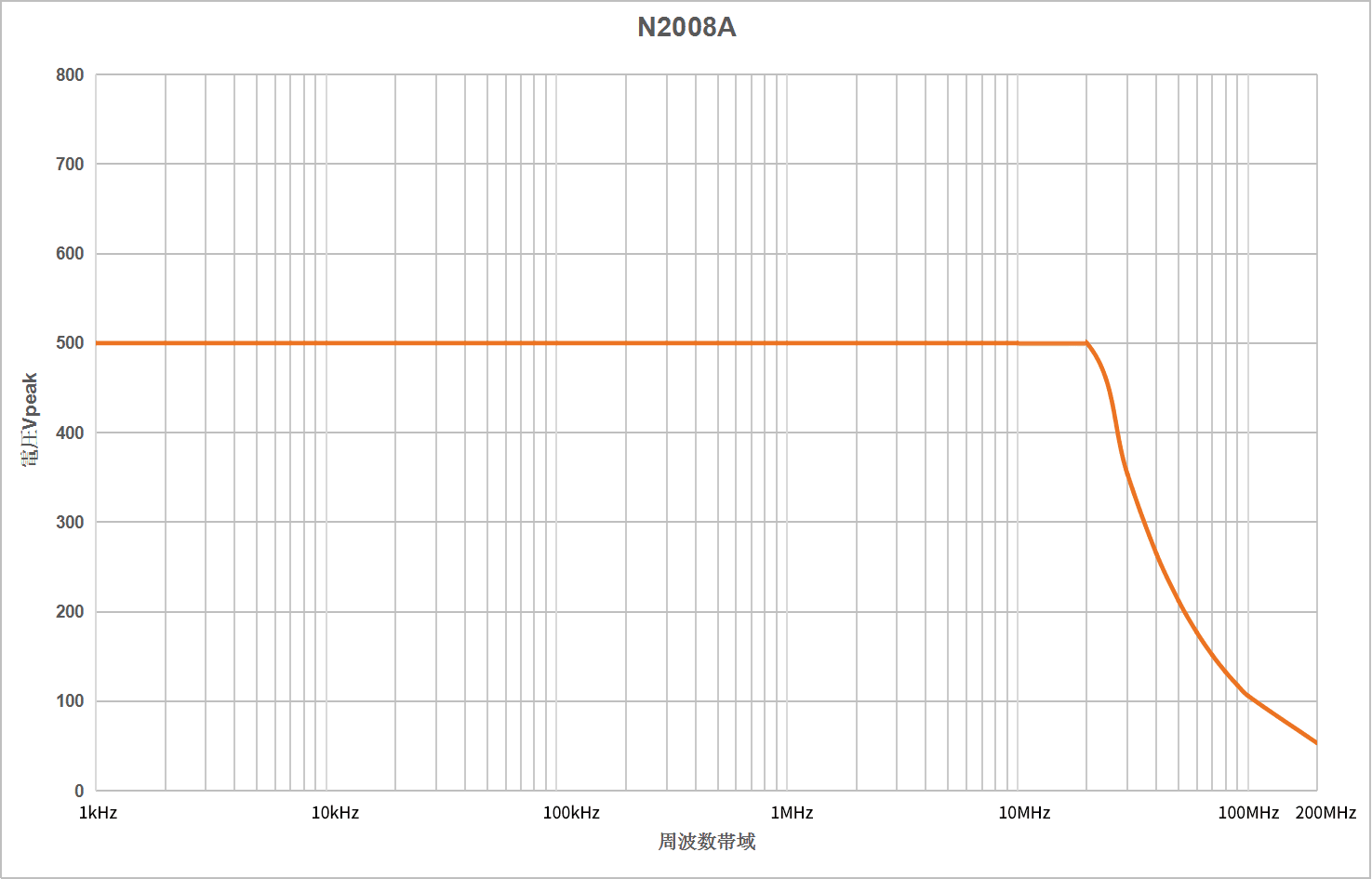

| 型式:N2008A | 製品仕様 | 周波数特性 | ||
|---|---|---|---|---|
 | 帯域幅(-3dB) | 200 MHz |  | |
| 減衰比 | 1:500/50 | |||
| 確度 | ±1% | |||
| インピーダンス | 10MΩ/1.33pF | |||
| 立ち上がり時間 | 1.75ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) | -80dB@60 Hz、 -50dB@100 kHz | |||
| DC入力電圧 | 1kV@1/500 100V@1/50 | |||
| 差動入力電圧Vpp | 500V@1/500 50V@1/50 | |||
| 寸法（W × H × D） | 84 × 186 × 38 mm | |||
| 価格（税込） | 151,000円 | |||

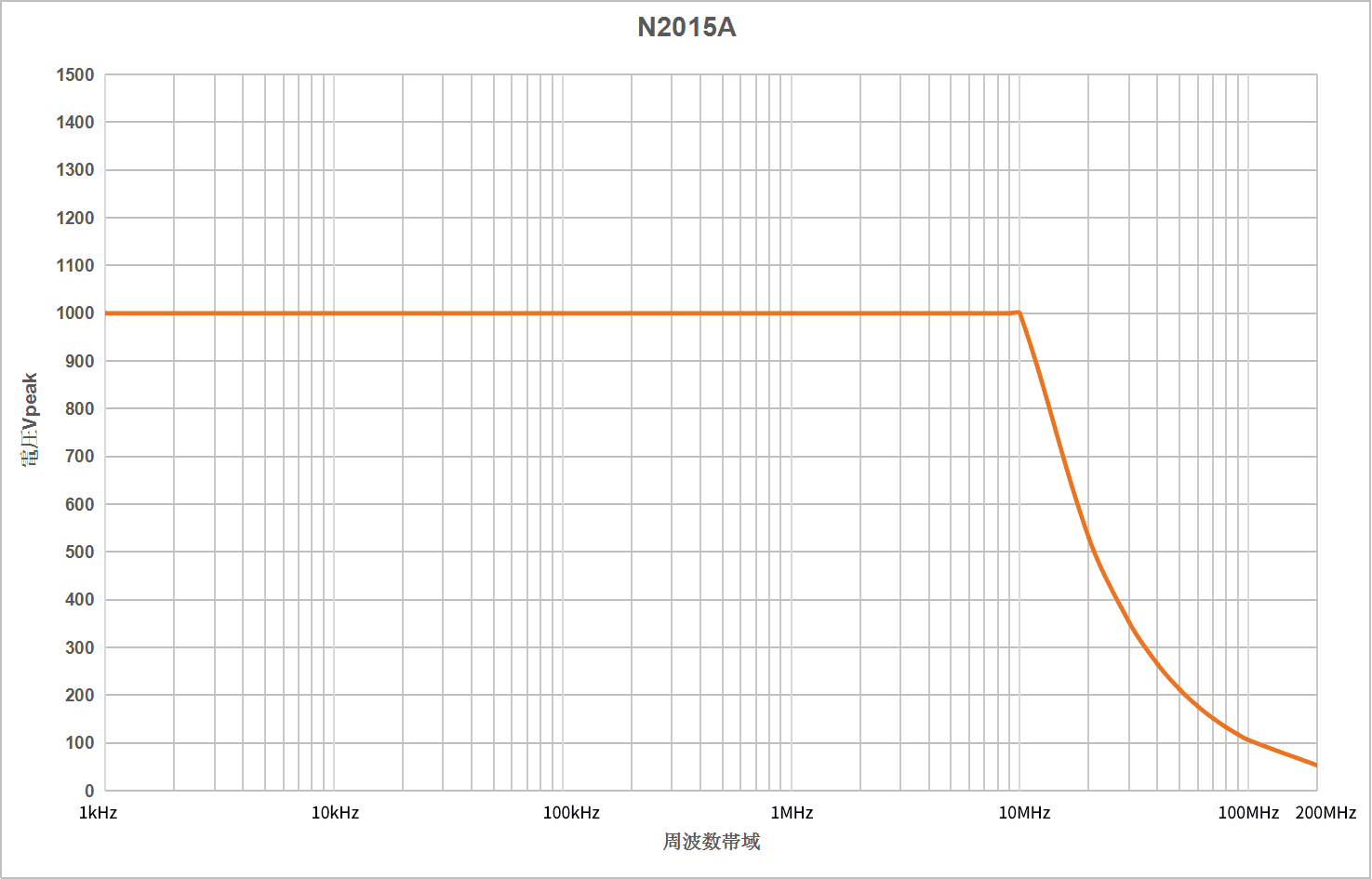

| 型式:N2015A | 製品仕様 | 周波数特性 | ||
|---|---|---|---|---|
| | 帯域幅(-3dB) | 200 MHz |  | |
| 減衰比 | 1:500/50 | |||
| 確度 | ±1% | |||
| インピーダンス | 10MΩ/1.33pF | |||
| 立ち上がり時間 | 1.75ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
|
オシロスコープ | 1MΩ | |||
| CMRR(代表値) | -80dB@60 Hz、 -50dB@100 kHz | |||
| DC入力電圧 | 1kV@1/500 100V@1/50 | |||
| 差動入力電圧Vpp | 2kV@1/500 200V@1/50 | |||
| 寸法（W × H × D） | 84 × 186 × 38 mm | |||
| 価格（税込） | 205,000円 | |||

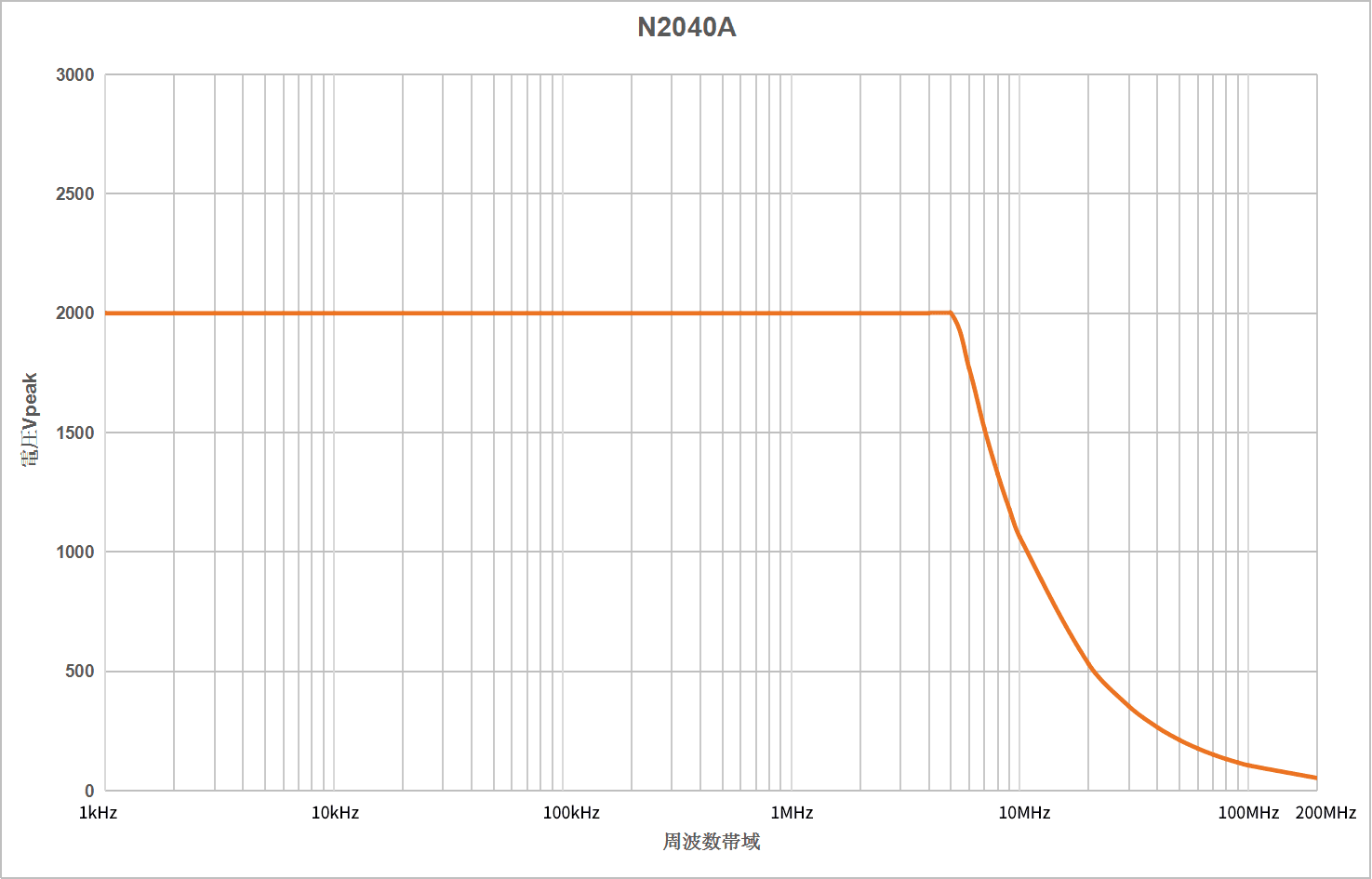

| 型式:N2040A | 製品仕様 | 周波数特性 | ||
|---|---|---|---|---|
| | 帯域幅(-3dB) | 200 MHz |  | |
| 減衰比 | 1:500/50 | |||
| 確度 | ±1% | |||
| インピーダンス | 10MΩ/1.33pF | |||
| 立ち上がり時間 | 1.75ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) |
-80dB@60 Hz、 | |||
| DC入力電圧 | 2kV@1/500 200V@1/50 | |||
| 差動入力電圧Vpp | 4kV@1/500 400V@1/50 | |||
| 寸法（W × H × D） | 84 × 186 × 38 mm | |||
| 価格（税込） | 262,000円 | |||

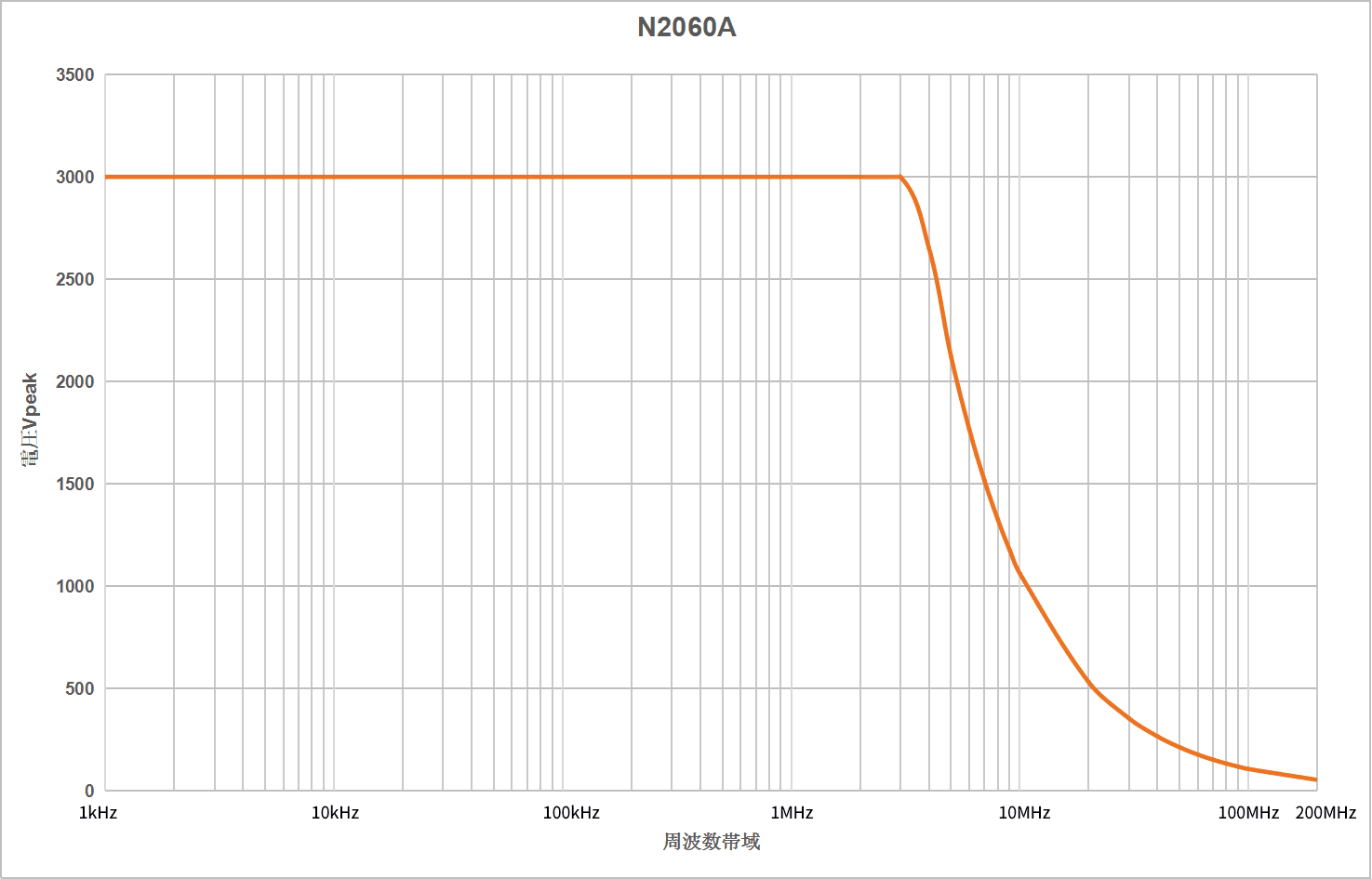

| 型式:N2060A | 製品仕様 | 周波数特性 | ||
|---|---|---|---|---|
| |
帯域幅(-3dB) | 200 MHz |  | |
| 減衰比 | 1:500/50 | |||
| 確度 | ±1% | |||
| インピーダンス | 10MΩ/1.33pF | |||
| 立ち上がり時間 | 1.75ns | |||
| 出力(50kΩ負荷) | 7V | |||
| オフセット(代表値) | ＜±5mV | |||
| オシロスコープ 入力インピーダンス | 1MΩ | |||
| CMRR(代表値) | -80dB@60 Hz、 -50dB@100 kHz | |||
| DC入力電圧 | 3kV@1/500 300V@1/50 | |||
| 差動入力電圧Vpp | 6kV@1/500 600V@1/50 | |||
| 寸法（W × H × D） | 84 × 186 × 38 mm | |||
| 価格（税抜） | 305,000円 | |||
仕様
|
型式 |
帯域幅(-3dB) |
インピーダンス |
確度 |
立ち上がり時間 |
出力(50kΩ負荷) |
オフセット(代表値) |
オシロスコープ 入力インピーダンス |
CMRR(代表値) |
DC入力電圧 |
差動入力電圧Vpp |
寸法（W × H × D） |
減衰比 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
N2008A |
200 MHz |
10MΩ/1.33pF |
±1% |
1.75ns |
7V |
＜±5mV |
1MΩ |
-80dB@60 Hz、-50dB@100 kHz |
1kV@1/500 100V@1/50 |
500V@1/500 50V@1/50 |
84 × 186 × 38 mm |
1:500/50 |
|
N2015A |
200 MHz |
10MΩ/1.33pF |
±1% |
1.75ns |
7V |
＜±5mV |
1MΩ |
-80dB@60 Hz、-50dB@100 kHz |
1kV@1/500 100V@1/50 |
2kV@1/500 200V@1/50 |
84 × 186 × 38 mm |
1:500/50 |
|
N2040A |
200 MHz |
10MΩ/1.33pF |
±1% |
1.75ns |
7V |
＜±5mV |
1MΩ |
-80dB@60 Hz、-50dB@100 kHz |
2kV@1/500 200V@1/50 |
4kV@1/500 400V@1/50 |
84 × 186 × 38 mm |
1:500/50 |
|
N2060A |
200 MHz |
10MΩ/1.33pF |
±1% |
1.75ns |
7V |
＜±5mV |
1MΩ |
-80dB@60 Hz、-50dB@100 kHz |
3kV@1/500 300V@1/50 |
6kV@1/500 600V@1/50 |
84 × 186 × 38 mm |
1:500/50 |
N2000 へのお問い合わせ
価格・納期・機種選定のご相談、資料請求はこちらから。
