OSCILLOSCOPE

PT-8000

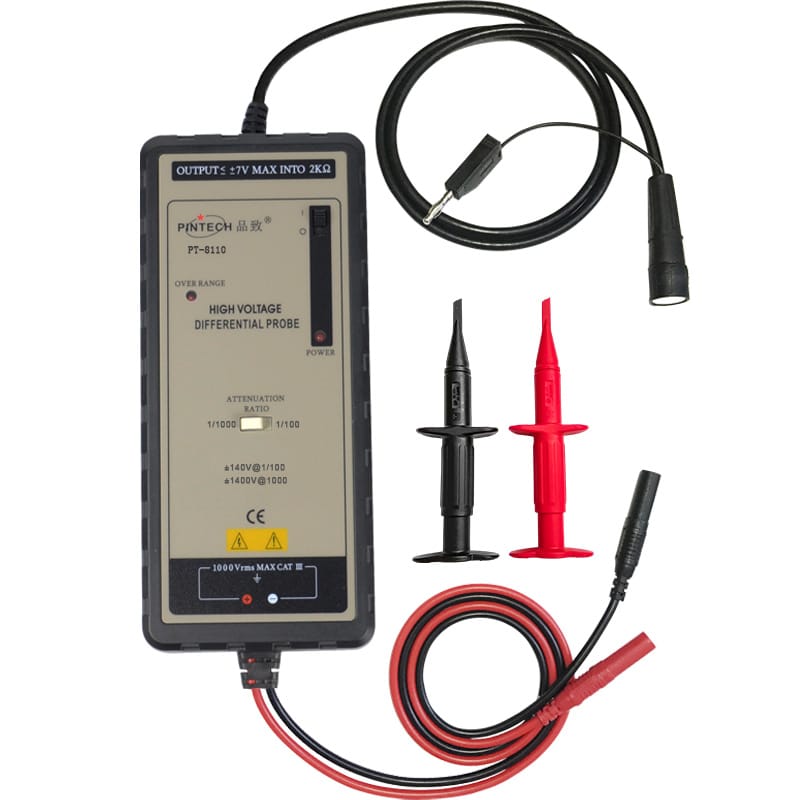

高電圧差動プローブPT-8000シリーズ

高電圧差動プローブPT-8000シリーズ

最大14KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。

T&Mallで探すデモ機貸出

特長

最大14KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。

ラインナップ

型式	帯域幅(-3dB)	確度	立ち上がり時間	出力(50kΩ負荷)	価格（税込）
PT-8001	25 MHz	1:100/1000 確度±2%	14ns	7V	お問い合わせ
PT-8002	25 MHz	±2%	14ns	7V	お問い合わせ
PT-8010	70 MHz	±2%	5ns	7V	お問い合わせ
PT-8020	70 MHz	±2%	5ns	7V	お問い合わせ
PT-8101	100 MHz	±2%	3.5ns	7V	お問い合わせ
PT-8110	100 MHz	±2%	3.5ns	7V	お問い合わせ

製品詳細

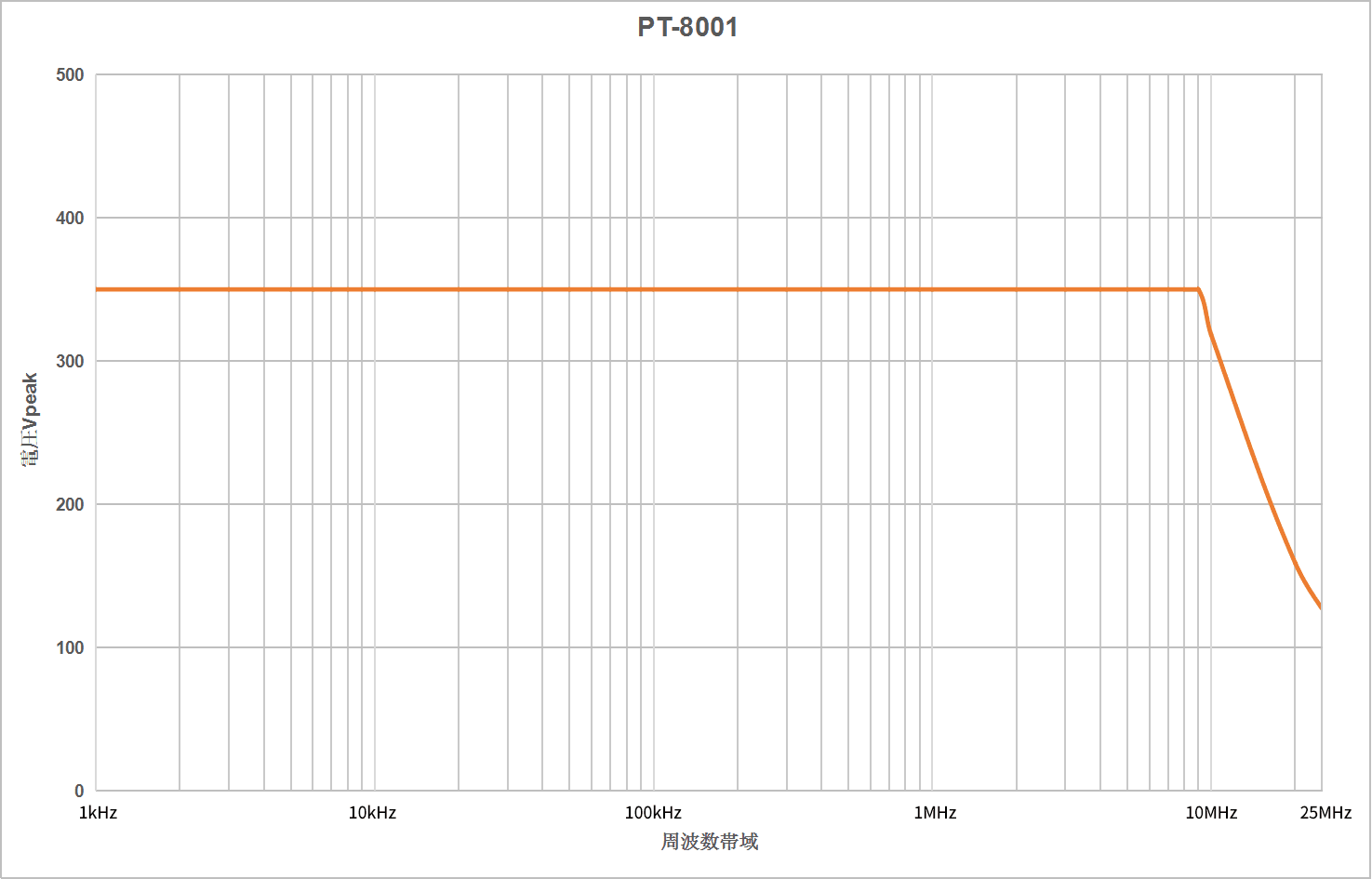

型式:PT-8001		製品仕様		周波数特性
		帯域幅(-3dB)	25 MHz
		減衰比	1:10/100
		確度	1:100/1000 確度±2%
		インピーダンス	8MΩ//1.3pF
		立ち上がり時間	14ns
		出力(50kΩ負荷)	7V
		オフセット(代表値)	＜±5mV
		オシロスコープ入力インピーダンス	1MΩ
		CMRR(代表値)	-80dB@50 Hz -66dB@20 kHz
		差動入力電圧Vpp	70V@1/10 700V@1/100
		DC入力電圧	35V@1/10 3500V@1/100
		寸法（W × H × D）	83 × 186 × 38 mm
		価格（税込）	71,500円

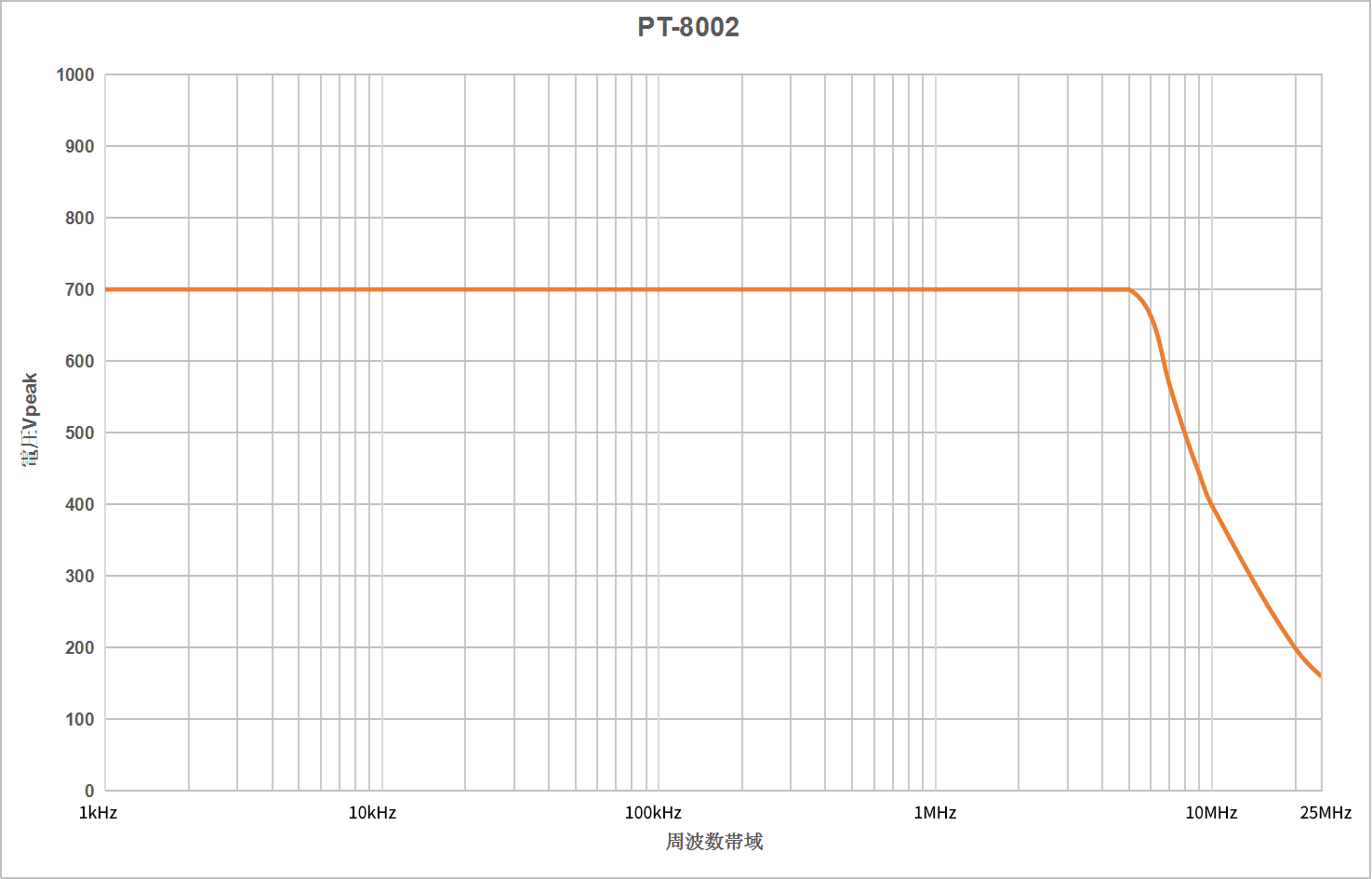

型式:PT-8002		製品仕様		周波数特性
		帯域幅(-3dB)	25 MHz
		減衰比	1:20/200
		確度	±2%
		インピーダンス	8MΩ//1.3pF
		立ち上がり時間	14ns
		出力(50kΩ負荷)	7V
		オフセット(代表値)	＜±5mV
		オシロスコープ入力インピーダンス	1MΩ
		CMRR(代表値)	-80dB@50 Hz -60dB@20 kHz
		差動入力電圧Vpp	140V@1/20 1400V@1/200
		DC入力電圧	70V@1/20 700V@1/200
		寸法（W × H × D）	83 × 186 × 38 mm
		価格（税込）	85,800円

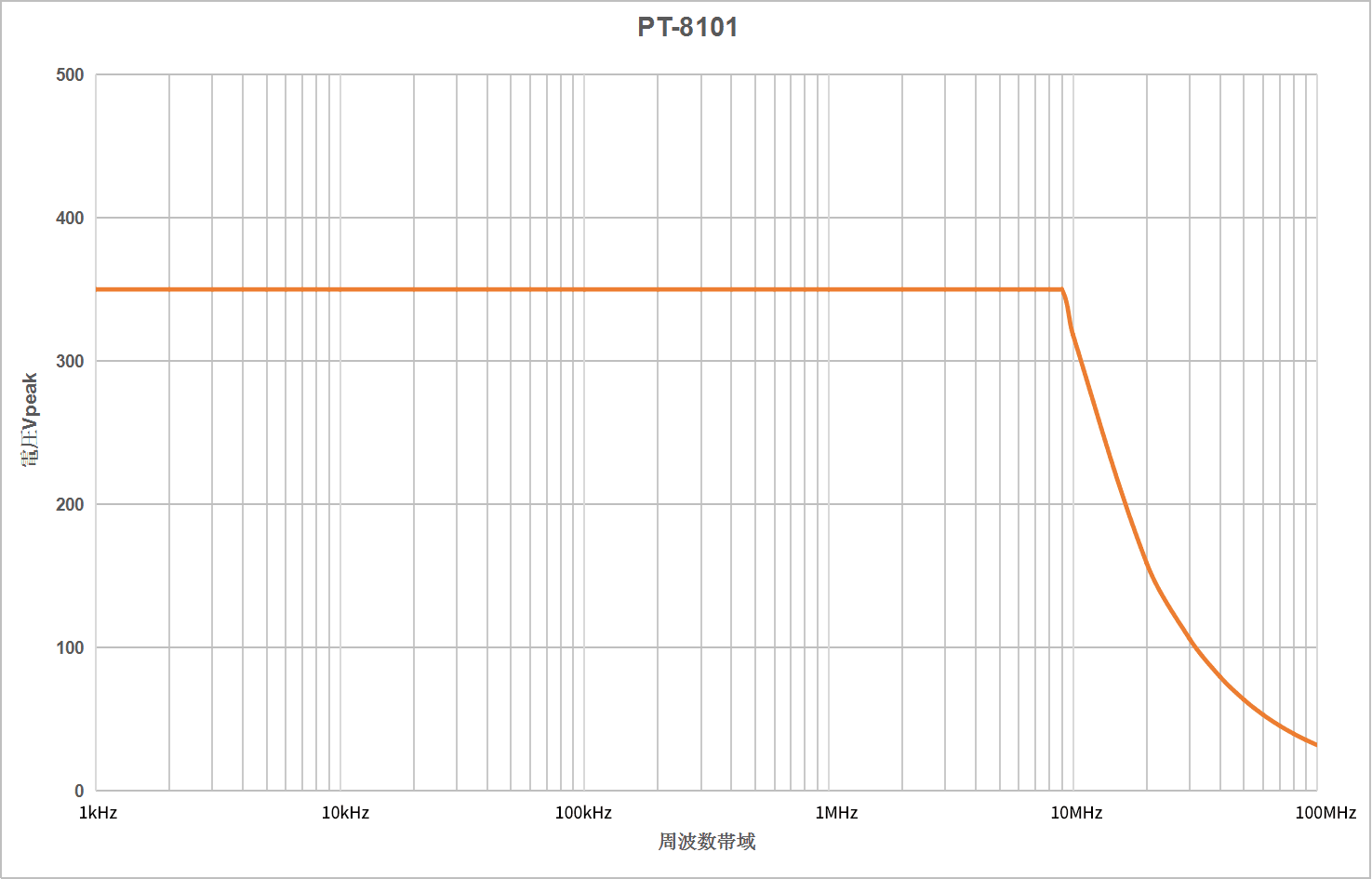

型式:PT-8101		製品仕様		周波数特性
		帯域幅(-3dB)	100 MHz
		減衰比	1:10/100
		確度	±2%
		インピーダンス	8MΩ//1.3pF
		立ち上がり時間	3.5ns
		出力(50kΩ負荷)	7V
		オフセット(代表値)	＜±5mV
		オシロスコープ入力インピーダンス	1MΩ
		CMRR(代表値)	-80dB@60 Hz -50dB@100 kHz
		差動入力電圧Vpp	70V@1/10 700V@1/100
		DC入力電圧	35V@1/10 350V@1/100
		寸法（W × H × D）	83 × 186 × 38 mm
		価格（税込）	130,900円

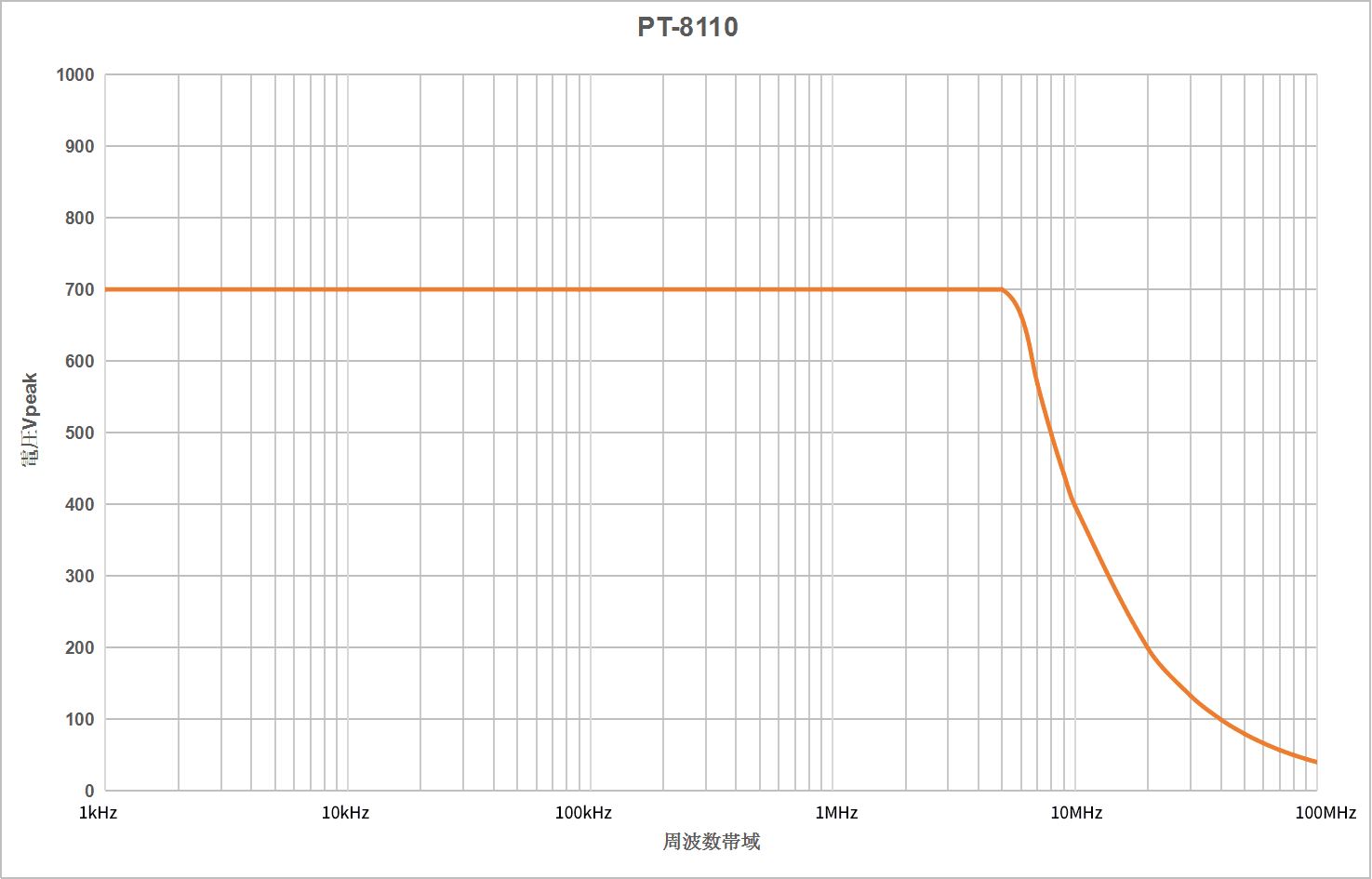

型式:PT-8110		製品仕様		周波数特性
		帯域幅(-3dB)	100 MHz
		減衰比	1:100/1000
		確度	±2%
		インピーダンス	20MΩ//1pF
		立ち上がり時間	3.5ns
		出力(50kΩ負荷)	7V
		オフセット(代表値)	＜±5mV
		オシロスコープ入力インピーダンス	1MΩ
		CMRR(代表値)	-80dB@60 Hz -50dB@100 kHz
		差動入力電圧Vpp	140V@1/100 1400V@1/1000
		DC入力電圧	70V@1/100 700V@1/1000
		寸法（W × H × D）	83 × 186 × 38 mm
		価格（税込）	159,500円

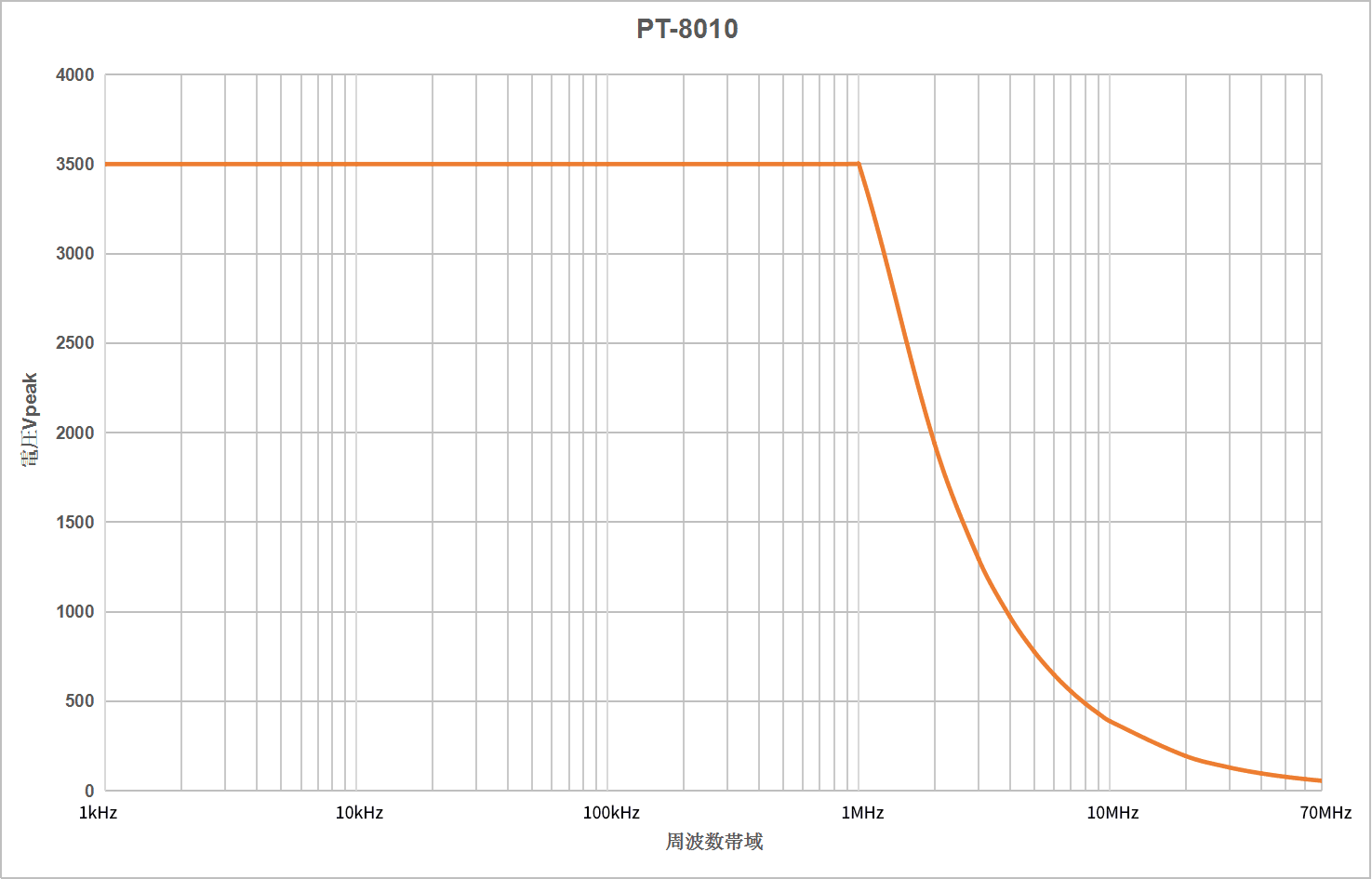

型式:PT-8010		製品仕様		周波数特性
		帯域幅(-3dB)	70 MHz
		減衰比	1:100/1000
		確度	±2%
		インピーダンス	20MΩ//1pF
		立ち上がり時間	5ns
		出力(50kΩ負荷)	7V
		オフセット(代表値)	＜±5mV
		オシロスコープ入力インピーダンス	1MΩ
		CMRR(代表値)	-80dB@50 Hz -60dB@20 kHz
		差動入力電圧Vpp	700V@1/100 7000V@1/1000
		DC入力電圧	350V@1/100 3500V@1/1000
		寸法（W × H × D）	83 × 186 × 38 mm
		価格（税込）	215,600円

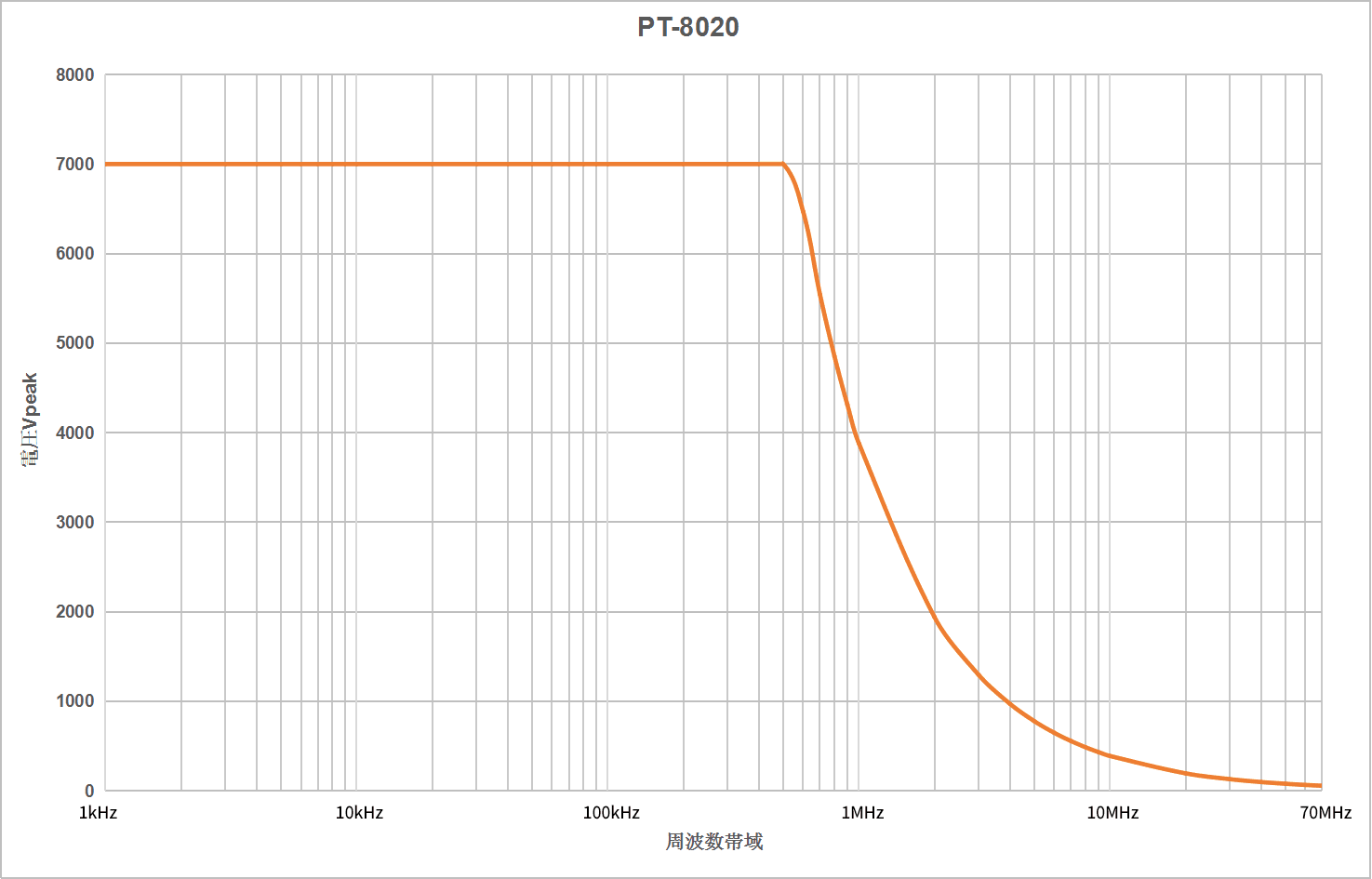

型式:PT-8020		製品仕様		周波数特性
		帯域幅(-3dB)	70 MHz
		減衰比	1:100/1000
		確度	±2%
		インピーダンス	20MΩ//1pF
		立ち上がり時間	5ns
		出力(50kΩ負荷)	7V
		オフセット(代表値)	＜±5mV
		オシロスコープ入力インピーダンス	1MΩ
		CMRR(代表値)	-80dB@50H -60dB@20 kHz
		差動入力電圧Vpp	1400V@1/100 14kV@1/1000
		DC入力電圧	700V@1/100 7000V@1/1000
		寸法（W × H × D）	83 × 186 × 38 mm
		価格（税込）	281,600円

仕様

型式	帯域幅(-3dB)	減衰比	確度	インピーダンス	立ち上がり時間	出力(50kΩ負荷)	オフセット(代表値)	オシロスコープ入力インピーダンス	CMRR(代表値)	差動入力電圧Vpp	DC入力電圧	寸法（W × H × D）
PT-8001	25 MHz	1:10/100	1:100/1000 確度±2%	8MΩ//1.3pF	14ns	7V	＜±5mV	1MΩ	-80dB@50 Hz -66dB@20 kHz	70V@1/10 700V@1/100	35V@1/10 3500V@1/100	83 × 186 × 38 mm
PT-8002	25 MHz	1:20/200	±2%	8MΩ//1.3pF	14ns	7V	＜±5mV	1MΩ	-80dB@50 Hz -60dB@20 kHz	140V@1/20 1400V@1/200	70V@1/20 700V@1/200	83 × 186 × 38 mm
PT-8010	70 MHz	1:100/1000	±2%	20MΩ//1pF	5ns	7V	＜±5mV	1MΩ	-80dB@50 Hz -60dB@20 kHz	700V@1/100 7000V@1/1000	350V@1/100 3500V@1/1000	83 × 186 × 38 mm
PT-8020	70 MHz	1:100/1000	±2%	20MΩ//1pF	5ns	7V	＜±5mV	1MΩ	-80dB@50H -60dB@20 kHz	1400V@1/100 14kV@1/1000	700V@1/100 7000V@1/1000	83 × 186 × 38 mm
PT-8101	100 MHz	1:10/100	±2%	8MΩ//1.3pF	3.5ns	7V	＜±5mV	1MΩ	-80dB@60 Hz -50dB@100 kHz	70V@1/10 700V@1/100	35V@1/10 350V@1/100	83 × 186 × 38 mm
PT-8110	100 MHz	1:100/1000	±2%	20MΩ//1pF	3.5ns	7V	＜±5mV	1MΩ	-80dB@60 Hz -50dB@100 kHz	140V@1/100 1400V@1/1000	70V@1/100 700V@1/1000	83 × 186 × 38 mm
