OSCILLOSCOPE

OD5000

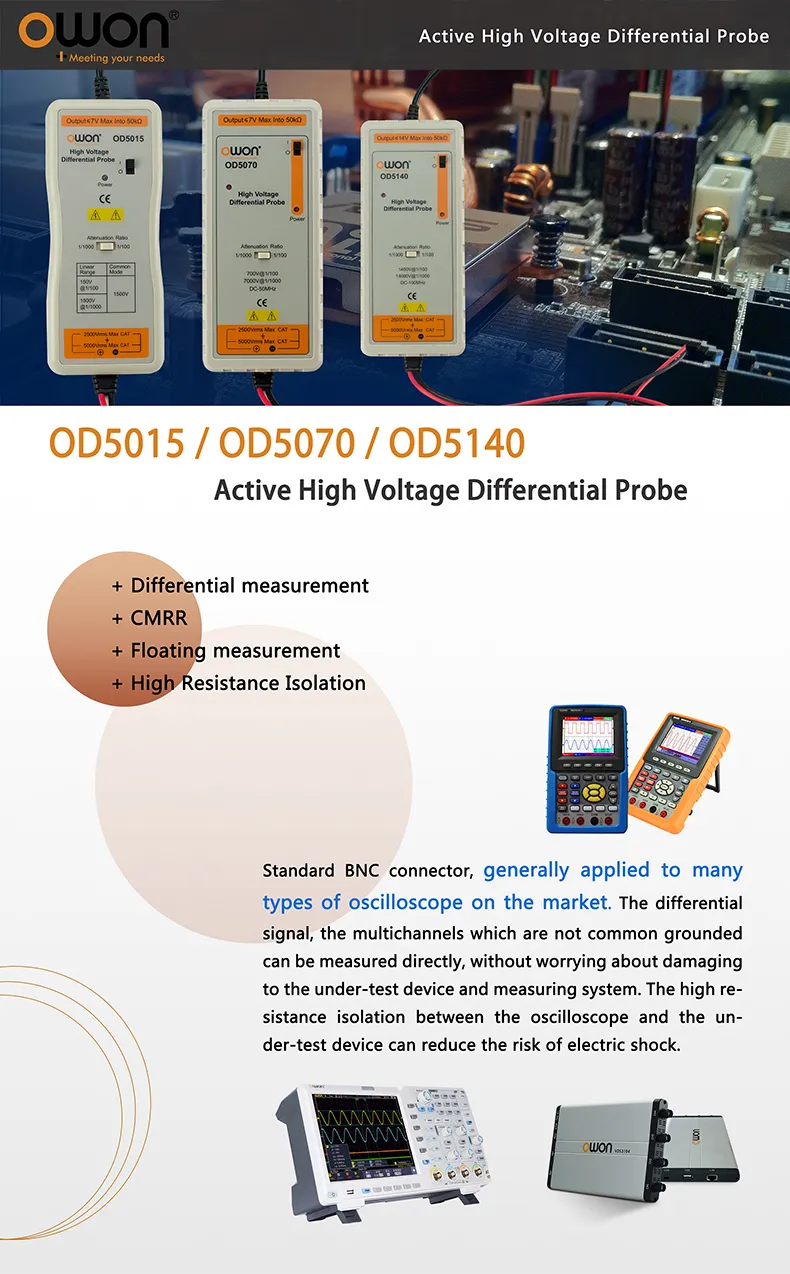

OD5000シリーズ高電圧差動プローブ

OD5000シリーズ高電圧差動プローブ

差動測定
CMRR
フローティング測定
高抵抗アイソレーション

T&Mallで探すデモ機貸出

特長

差動測定
CMRR
フローティング測定
高抵抗アイソレーション

ラインナップ

モデル	帯域幅	差動入力電圧Vpp（1:1000）	税込価格（円）

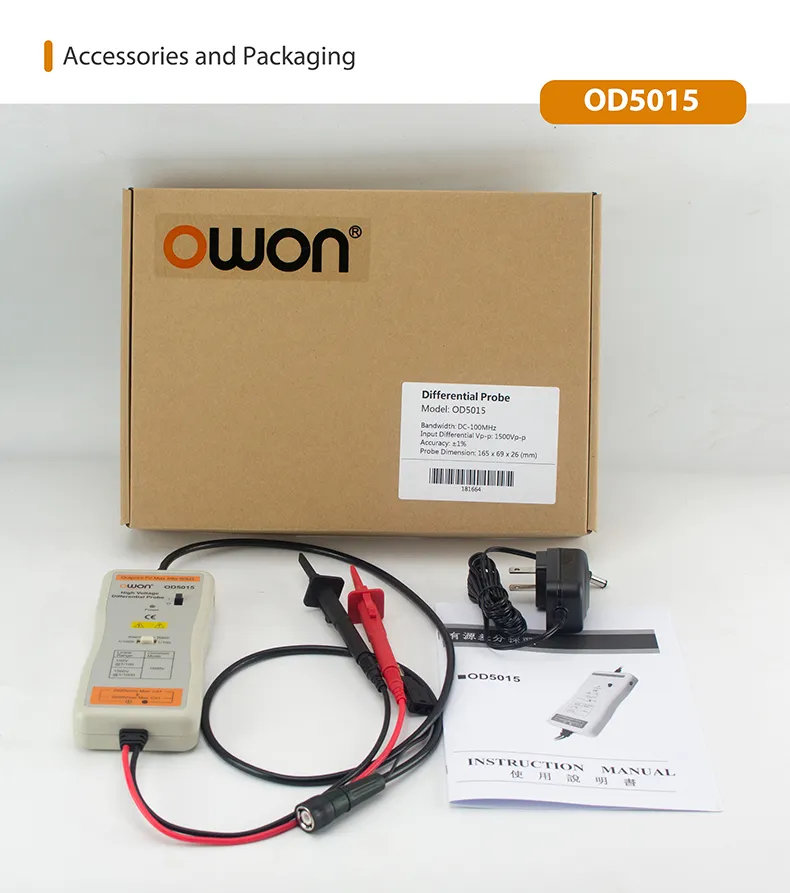

OD5015	100 MHz	1500V	¥127,600

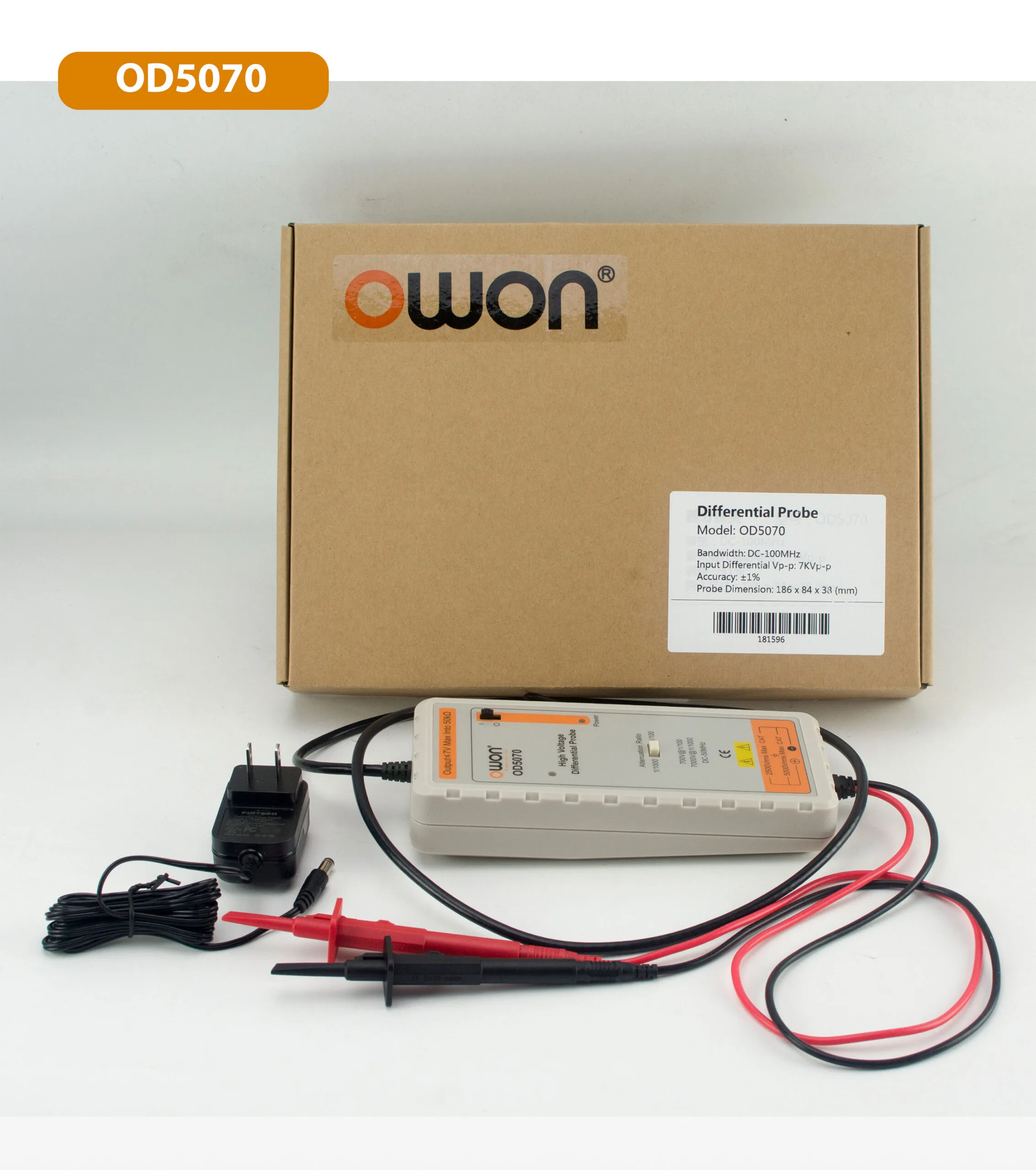

OD5070	50 MHz	7000V	¥257,400

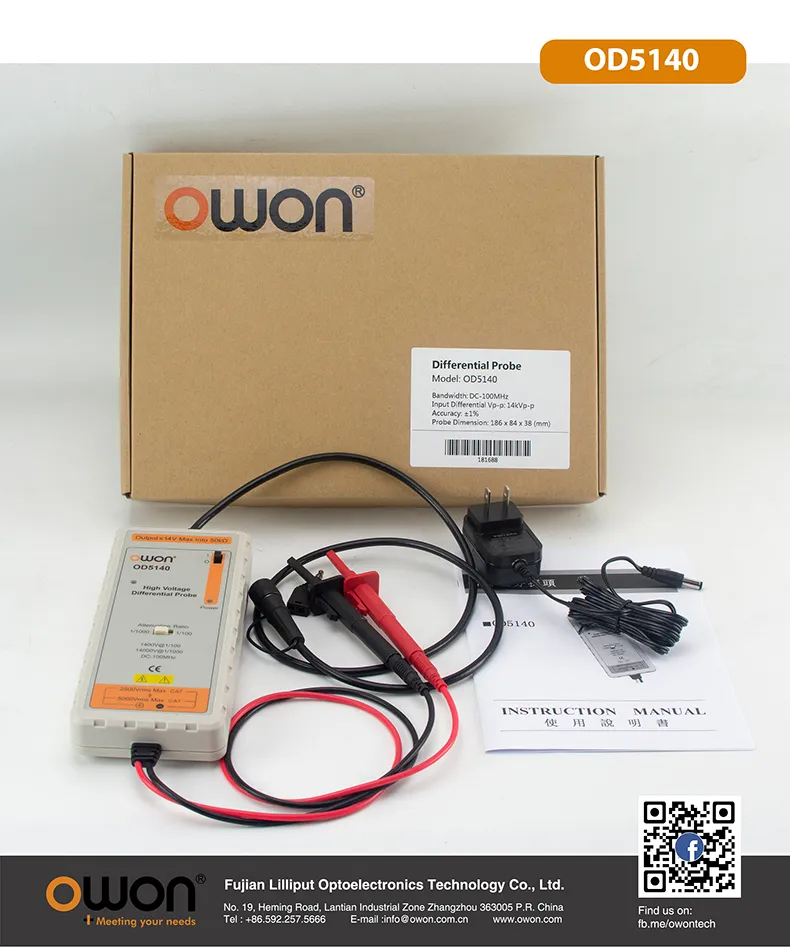

OD5140	100 MHz	14kV	¥423,500

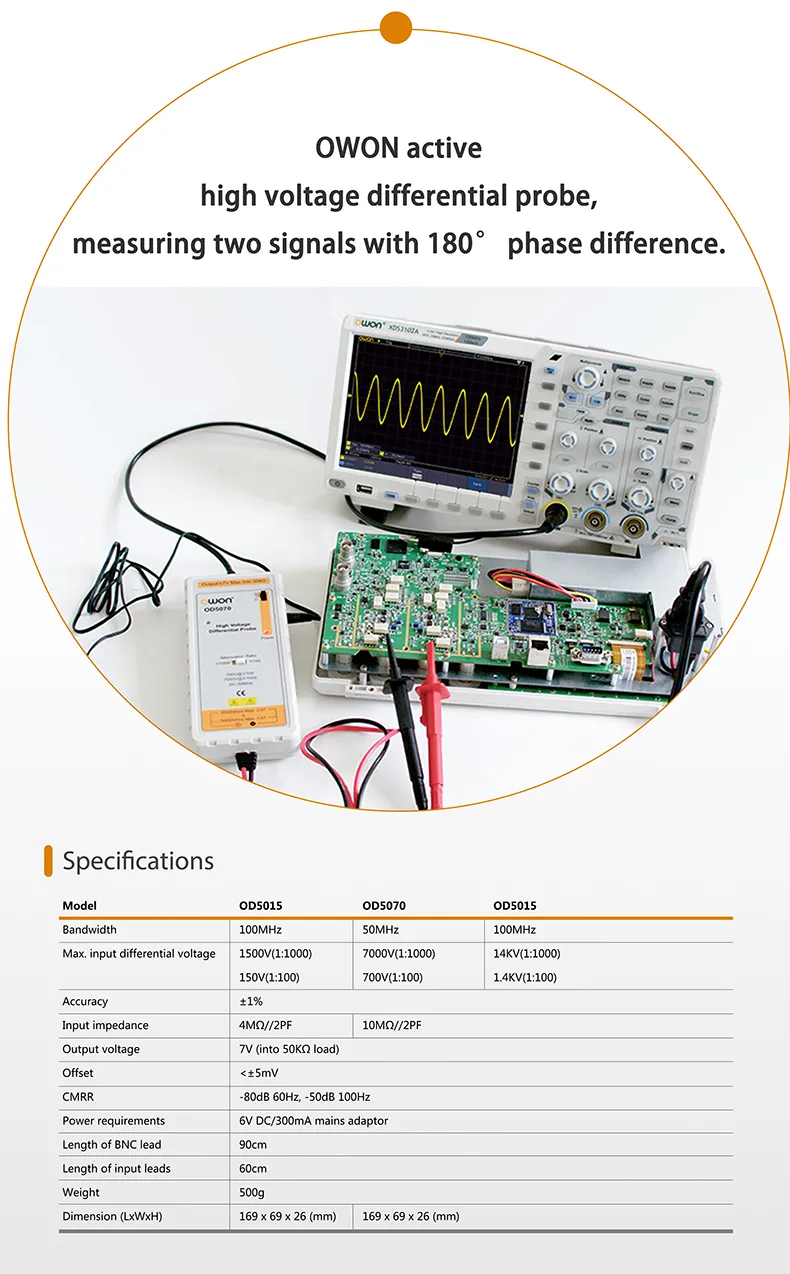

仕様

モデル		OD5015	OD5070	OD5140
オフセット		<±5mV
寸法（L × W × H）		169 × 69 × 26 mm
重量		500g
帯域幅		100 MHz	50 MHz	100 MHz
入力インピーダンス		4MΩ//2pF	10MΩ//2pF
差動入力電圧Vpp	1:1000	1500V	7000V	14kV
差動入力電圧Vpp	1:100	150V	700V	1.4kV
BNCケーブル長		90 cm
出力(50kΩ負荷)		7V
CMRR	60 Hz	-80dB
CMRR	100 Hz	-50dB
確度		±1%
電源		6V DC/300mA ACアダプタ
入力リード長		60 cm

ダウンロード
