POWER SUPPLY

ODP 2CH

ODPシリーズ 2チャンネル電源

ODPシリーズ 2チャンネル電源
  • 2チャンネル
  • センス入力（CH1専用）
  • 最大出力： 378W
  • 出力分解能： 1mV / 1mA
  • シーケンス出力（CH1のみ）： 100ステップ
T&Mallで購入デモ機貸出

特長

  • 2チャンネル
  • センス入力（CH1専用）
  • 最大出力： 378W
  • 出力分解能： 1mV / 1mA
  • シーケンス出力（CH1のみ）： 100ステップ
  • データ・ロギング機能： 出力電圧/電流をモニタしロギング、結果をリストまたはグラフで表示
  • 4インチLCD
  • インターフェース： USBホスト, USBデバイス, RS232, LAN
  • SCPIコマンドをサポート

ラインナップ

モデル最大出力出力レンジチャンネル数出力分解能税込価格（円）
ODP3122378W30V/12A | 6V/3A2+センス1mV/1mA¥93,500
ODP6062378W60V/6A | 6V/3A2+センス1mV/1mA¥93,500

製品詳細

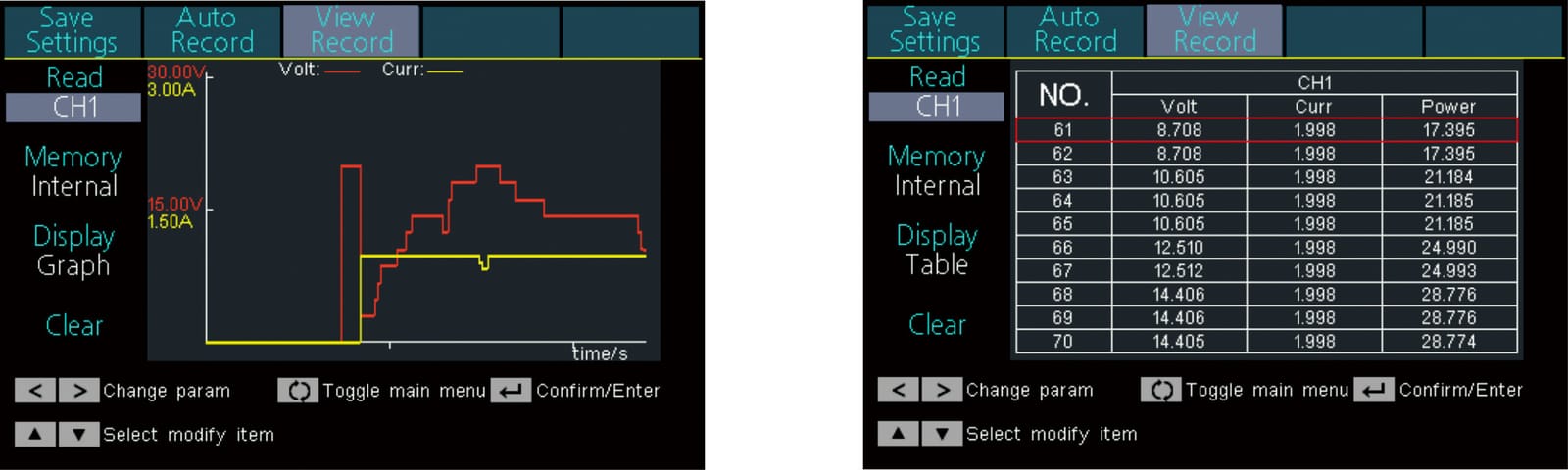

1. データ・ロギング機能

出力電圧/電流をモニタしロギング、結果をリストやグラフで表示します。

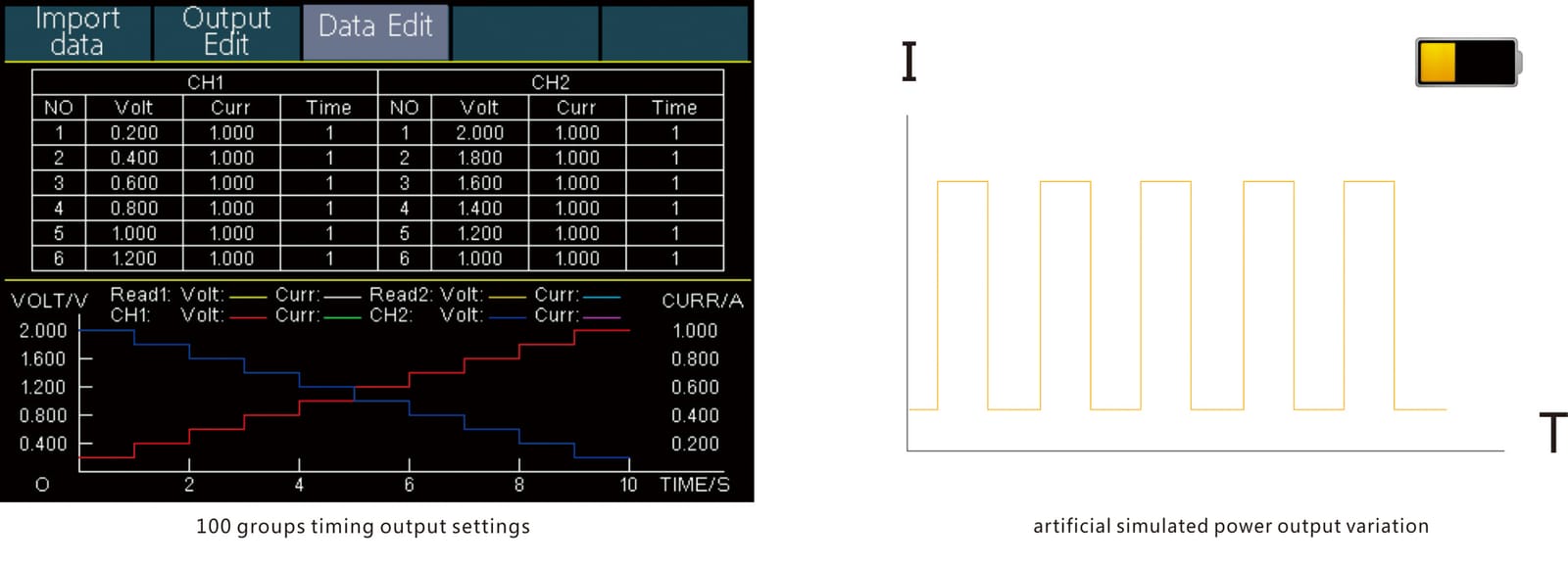

2. シーケンス出力（CH1のみ）

100ステップのシーケンスを組んで出力することができるので、電源変動を人為的に作
成してシミュレートすることができます。
シーケンスは電源本体またはPCソフトウェアで作成できます。

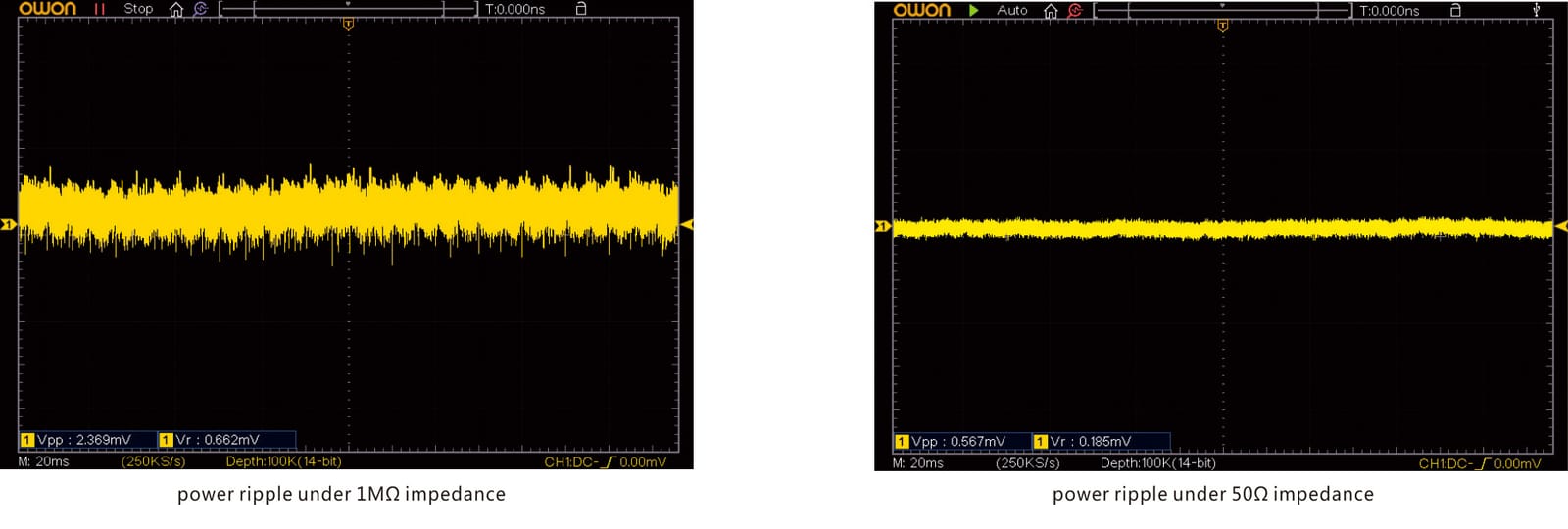

3. 低リップル/低ノイズ


ODPシリーズはリニア・レギュレーションなので超低リプルと超低ノイズを特長としています。

仕様

モデル ODP3122 ODP6062
チャンネル数 2出力チャンネル + 1センス
最大出力 378W
出力範囲 0-30V / 0-12A
0-6V /0-3A 		0-60V / 0-6A
0-6V / 0-3A
ディスプレイ
サイズ 4インチ カラーLCD
解像度 480 x 320 ピクセル
機械仕様
寸法（W × H × D） 250 × 158 × 358 mm
重量 約12.0 kg

指定された動作環境下で少なくとも30分間連続して実行した機器に基づく仕様

モデル ODP3122 ODP6062
チャンネル CH1 CH2 CH1 CH2
出力定格
（0℃-40℃）		 電圧 0 - 30V 0 - 6V 0 - 60V 0 - 6V
電流 0 - 12A 0 - 3A 0 - 6A 0 - 3A
負荷レギュレーション 電圧 ≤0.01% + 3mV
電流 ≤0.01% + 3mA
ラインレギュレーション 電圧 ≤0.01% + 3mV
電流 ≤0.01% + 3mA
設定分解能 電圧 1mV
電流 1mA
リードバック分解能 電圧 1mV
電流 1mA
出力確度
(25℃ ± 5℃)
(12ヶ月以内)		 電圧 ≤0.03% + 10mV
電流 ≤0.1% + 8mA ≤0.1% + 5mA
リードバック確度
(25℃ ± 5℃)		 電圧 ≤0.03% + 10mV
電流 ≤0.1% + 8mA ≤0.1% + 5mA
リプル/ノイズ
(20 Hz - 20 MHz)		 電圧(Vp-p) ≤4mVp-p ≤3mVp-p
電圧(rms) ≤1mVrms ≤1mVrms
電流(rms) ≤5mArms ≤4mArms
出力温度係数
(0℃ - 40℃)		 電圧 ≤0.03% + 10mV
電流 ≤0.1% + 5mA
リードバック温度係数 電圧 ≤0.03% + 10mV
電流 ≤0.1% + 5mA
シーケンス出力 ステップ 100
時間設定 秒
データ・ロギング 10kポイント（電圧、電流、電力データ）
動作温度 0 - 40℃

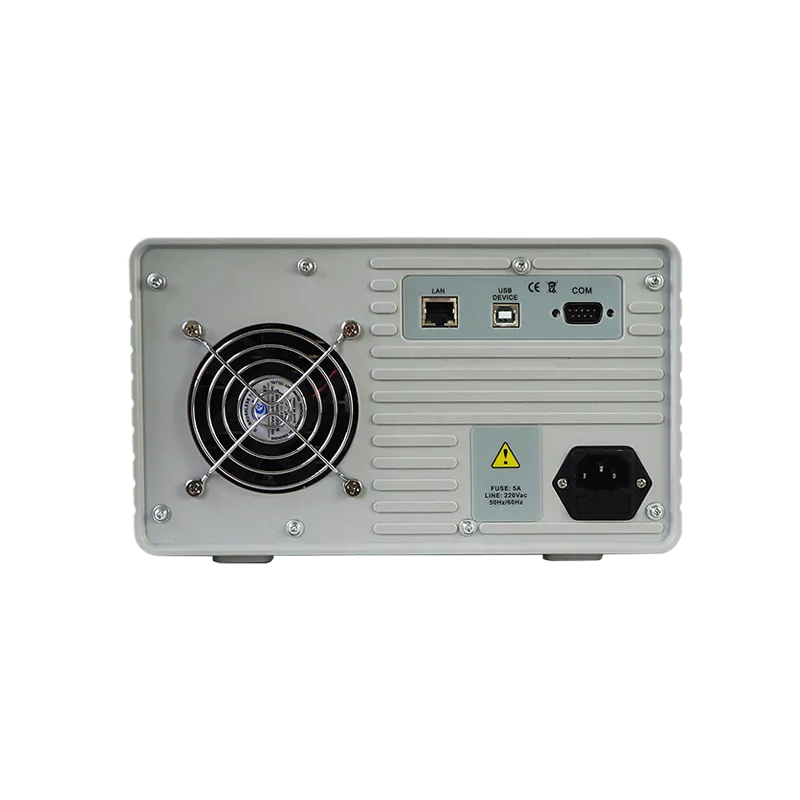

インターフェース USBホスト、USBデバイス、RS232、LAN

アクセサリー

付属品は実際の出荷内容に準じます。

  • 電源コード

  • CD Rom

  • クイックガイド

  • USBケーブル

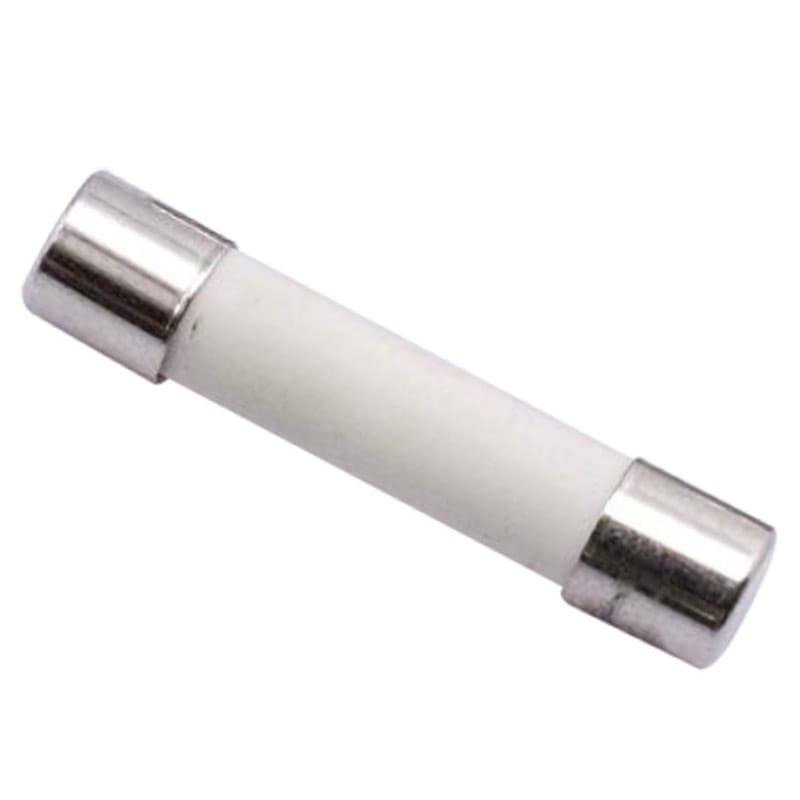

  • ヒューズ

  • テストリード（オプション）
