特長
- 超薄型設計で持ち運びやすく使いやすい
- 最大500W の定電力出力、0.05% の高精度な電圧・電流制御
- フルデジタル制御、充実の保護機能：OVP / OCP / OTP

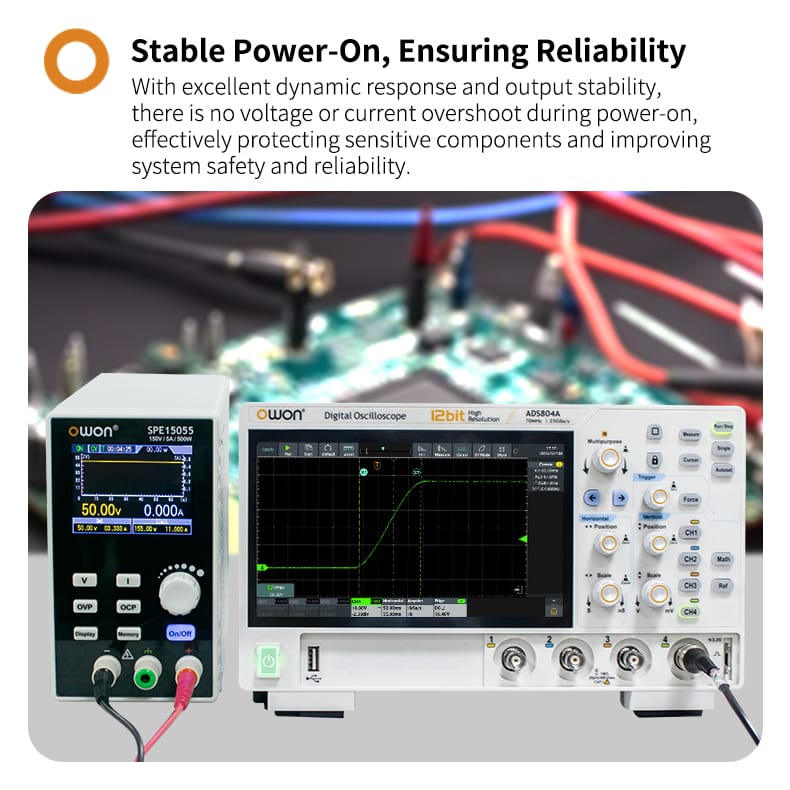

- 電源投入時の自動出力設定に対応し、無人運用に最適
- CV（定電圧）/ CC（定電流）モード
- 放電回路を内蔵し、電源オフ時に高電圧が残留しません

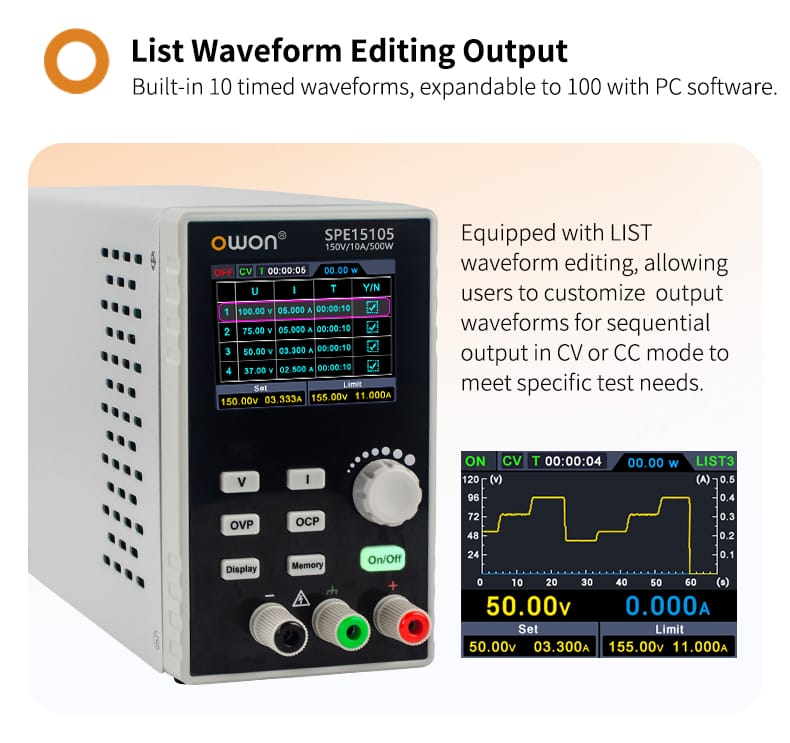

- 最大10ステップのプログラマブルなリスト（シーケンス）出力
- 4組のプリセットをすぐに呼び出せ、工場や生産ラインで使いやすい

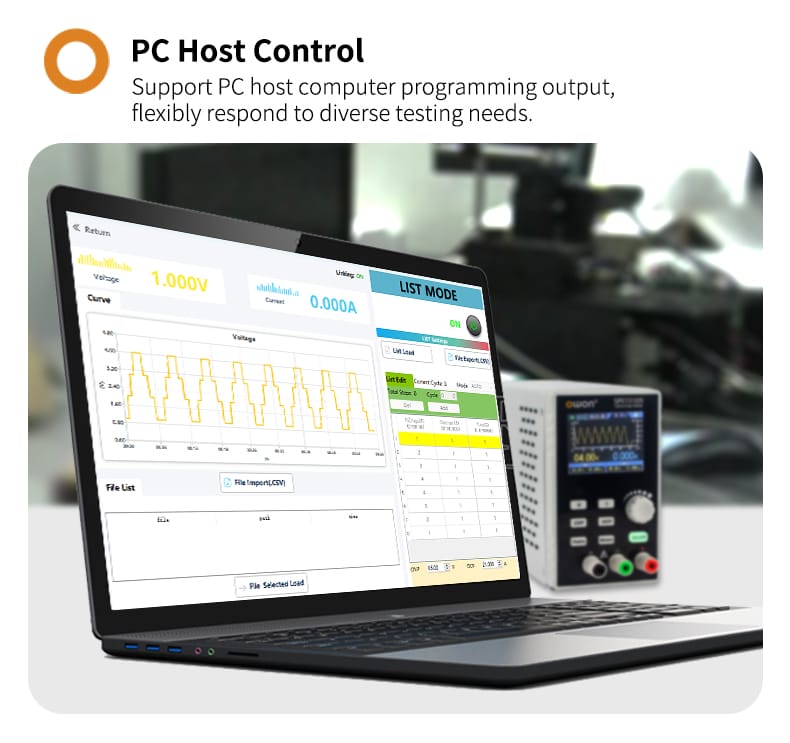

- PC ソフトウェアによるプログラマブル出力に対応し、多様な試験ニーズに柔軟に対応

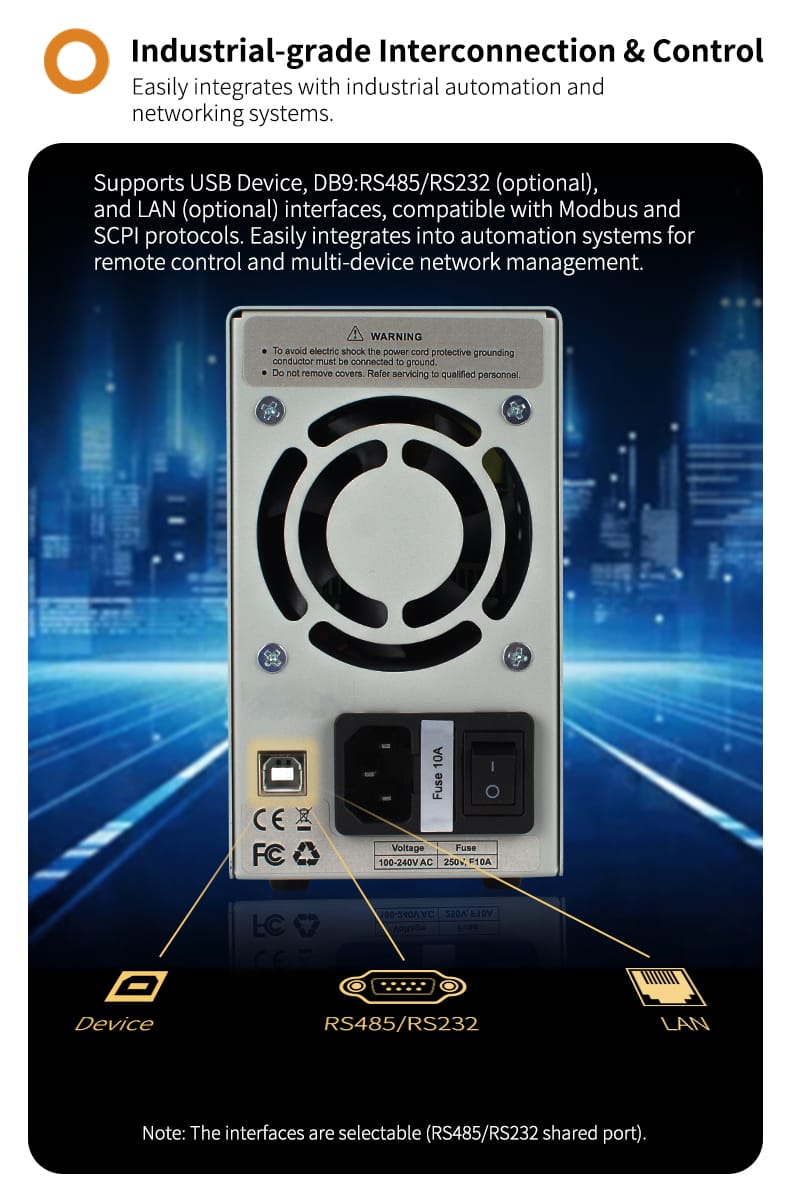

- 豊富なインターフェース：USBデバイス、RS485/RS232（オプション）、LAN（オプション）；Modbus・SCPI プロトコル対応
- 産業プロセス制御やネットワークによる集中制御にも対応

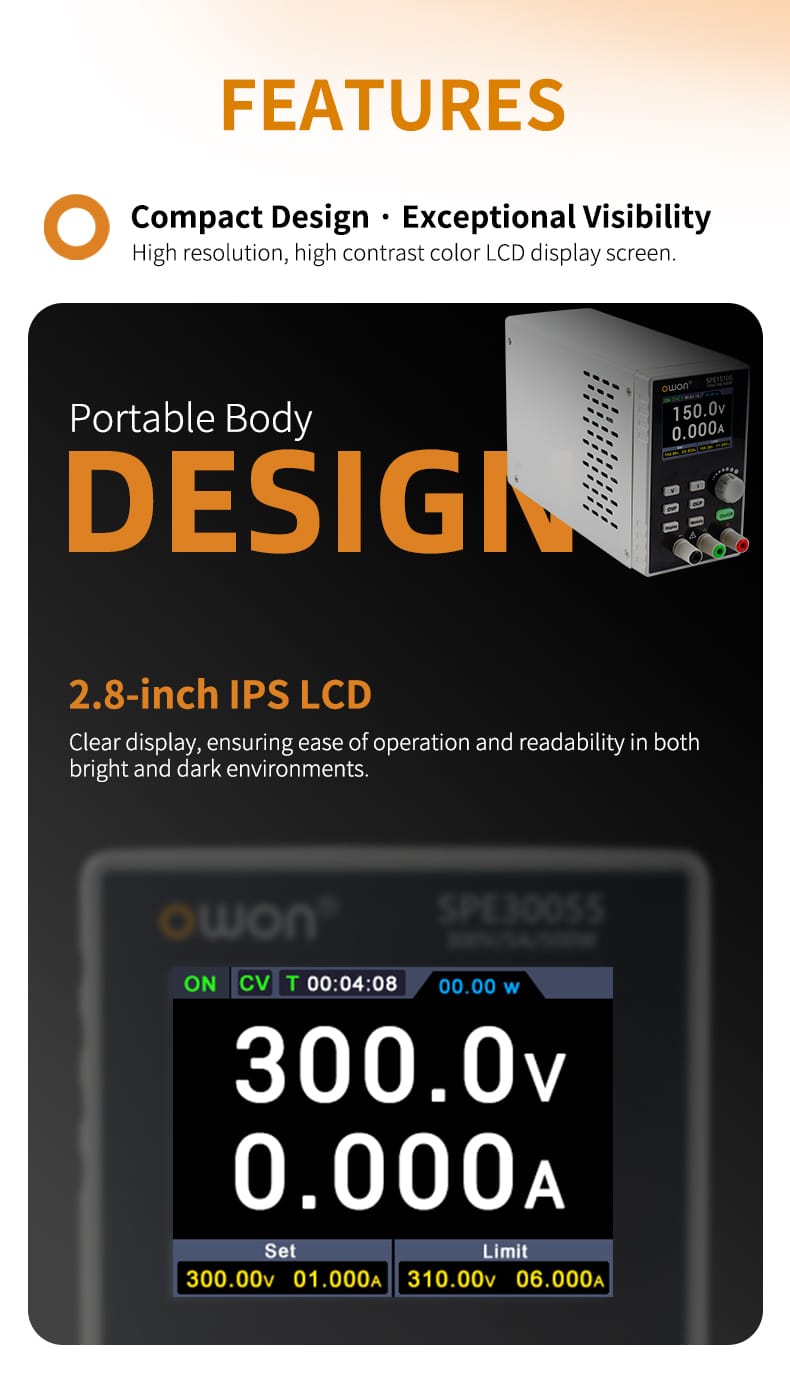

- 2.8インチ カラー IPS LCD
ラインナップ
| モデル | 出力電力 | 出力範囲 | チャンネル | 分解能 | 税込価格（円） |
|---|---|---|---|---|---|
| SPE15054 | 400W | 0 - 150V/0 - 5A | 1 | 10mV/1mA | ¥44,000 |
| SPE15105 | 500W | 0 - 150V/0 - 10A | 1 | 10mV/1mA | ¥46,200 |
| SPE30054 | 400W | 0 - 300V/0 - 5A | 1 | 10mV/1mA | ¥48,400 |
| SPE30055 | 500W | 0 - 300V/0 - 5A | 1 | 10mV/1mA | ¥49,500 |
| SPE50024 | 400W | 0 - 500V/0 - 2A | 1 | 10mV/1mA | ¥51,700 |
| SPE50025 | 500W | 0 - 500V/0 - 2A | 1 | 10mV/1mA | ¥53,900 |
製品詳細
仕様
以下の仕様は、規定の動作温度で30分以上連続して通電した後の値です。
|
モデル |
SPE15054 |
SPE15105 |
SPE30054 |
SPE30055 |
SPE50024 |
SPE50025 | |
|---|---|---|---|---|---|---|---|
|
定格出力（0℃～40℃） |
電圧 |
0 - 150V |
0 - 150V |
0~300V |
0~300V |
0~500V |
0~500V |
|
電流 |
0 - 5A |
0 - 10A |
0~5A |
0~5A |
0~2A |
0~2A | |
|
出力電力 |
400W |
500W |
400W |
500W |
400W |
500W | |
|
入力特性 |
電源電圧 |
100V- 240V | |||||
|
入力周波数 |
45- 65 Hz | ||||||
|
入力ヒューズ |
250V, F10A | ||||||
|
レギュレーション（CV） |
負荷 |
≤20mV |
≤30mV |
≤200mV | |||
|
ライン |
≤20mV |
≤30mV |
≤200mV | ||||
|
レギュレーション（CC） |
負荷 |
≤10mA |
≤10mA | ||||
|
ライン |
≤10mA |
≤10mA | |||||
|
リップル・ノイズ |
電圧（Vpp） |
≤150mVpp |
≤150mVpp |
≤300mVpp |
≤300mVpp |
≤500mVp-p |
≤500mVp-p |
|
電流（rms） |
≤30mA |
≤30mA |
≤30mA |
≤30mA |
≤20mA |
≤20mA | |
|
設定分解能 |
10mV/1mA | ||||||
|
リードバック分解能 |
10mV/1mA | ||||||
|
設定確度 |
電圧 |
≤0.05%±20mV |
≤0.05%±200mV | ||||
|
電流 |
≤0.05%±20mA | ||||||
|
リードバック確度 |
電圧 |
≤0.05%±20mV |
≤0.05%±200mV | ||||
|
電流 |
≤0.05%±20mA | ||||||
|
過渡応答時間 （定格負荷の10%～100%） |
≤5.0ms | ||||||
|
OVP |
0 - 155V |
0 - 155V |
0 - 310V |
0 - 310V |
0~510V |
0~510V | |
|
OCP |
0 - 6A |
0 - 11A |
0 - 6A |
0 - 6A |
0~3A |
0~3A | |
|
OTP |
85℃ |
85℃ |
85℃ |
85℃ |
85℃ |
85℃ | |
|
温度係数 （出力に対して） |
電圧 |
100ppm/℃ | |||||
|
電流 |
200ppm/℃ | ||||||
|
温度係数 （リードバック値に対して） |
電圧 |
100ppm/℃ | |||||
|
電流 |
200ppm/℃ | ||||||
|
ディスプレイ |
表示方式 |
2.8インチ カラーLCD（IPS パネル） | |||||
|
分解能 |
240×320ピクセル | ||||||
|
表示色 |
65536色、TFT | ||||||
|
温度 |
動作温度：0℃～40℃；保存温度：-20℃～60℃ | ||||||
|
相対湿度 |
≤90%RH（結露なきこと） | ||||||
|
高度 |
2,000m | ||||||
|
冷却方式 |
ファン冷却（温度に応じた回転数制御） | ||||||
|

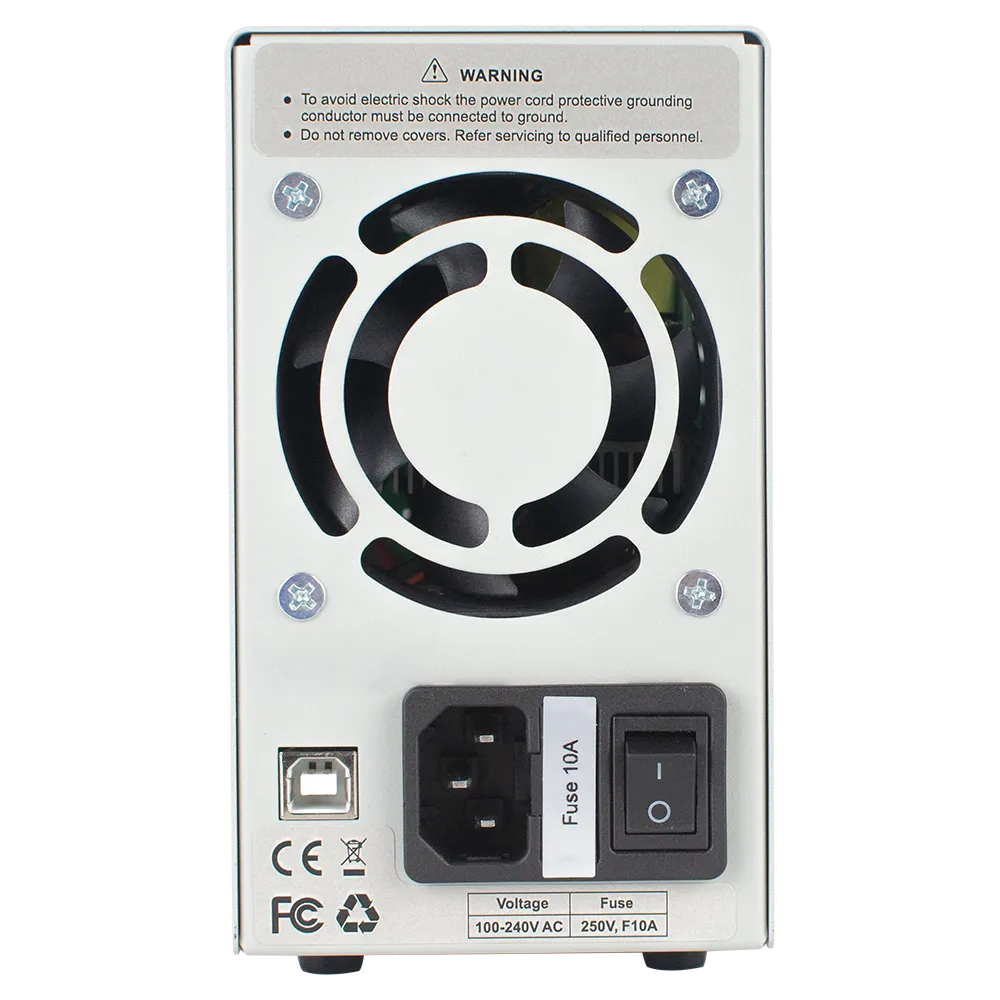

通信ポート |
USB、DB9：RS232/RS485（オプション）、LAN（オプション）、 SCPI 通信プロトコル対応 | ||||||
|
寸法 |
82mm(W)× 142mm(H)×226mm(D) | ||||||
|
重量 |
約1.6kg | ||||||
* ノイズ帯域 20 MHz、リップル帯域 1 MHz。10µF 電解コンデンサと 0.1µF セラミック・コンデンサを出力端子に並列に接続して測定。
アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
クイックガイド
USBケーブル
テストリード
