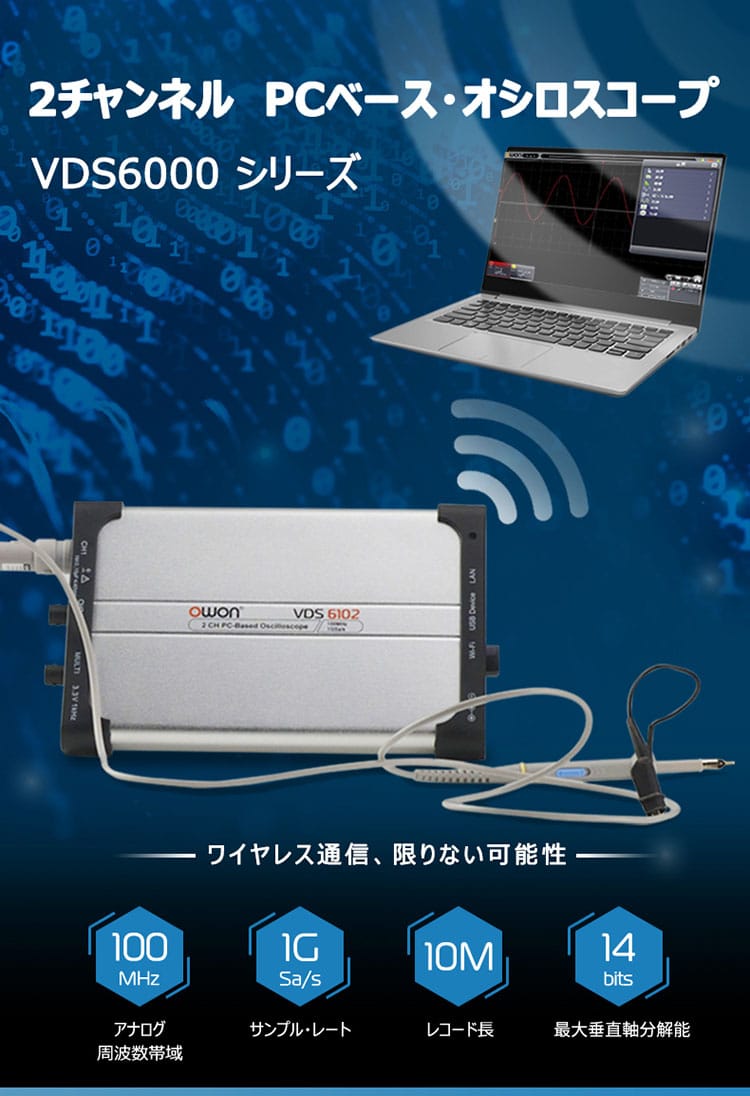

特長
- 周波数帯域： 100 MHz
- 2チャンネル
- サンプルレート： 最高 1 GSa/s

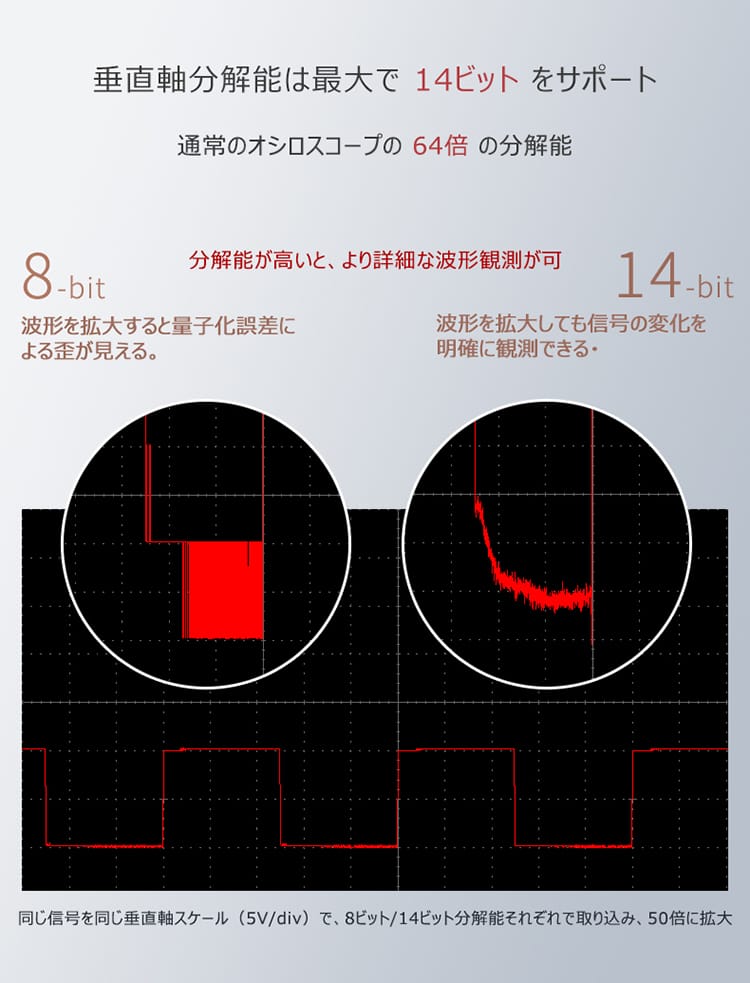

- 最大垂直軸分解能： 14ビット（VDS6102A）, 8ビット（VDS6102）
- レコード長： 10M
- 5 MHz信号発生器を標準装備

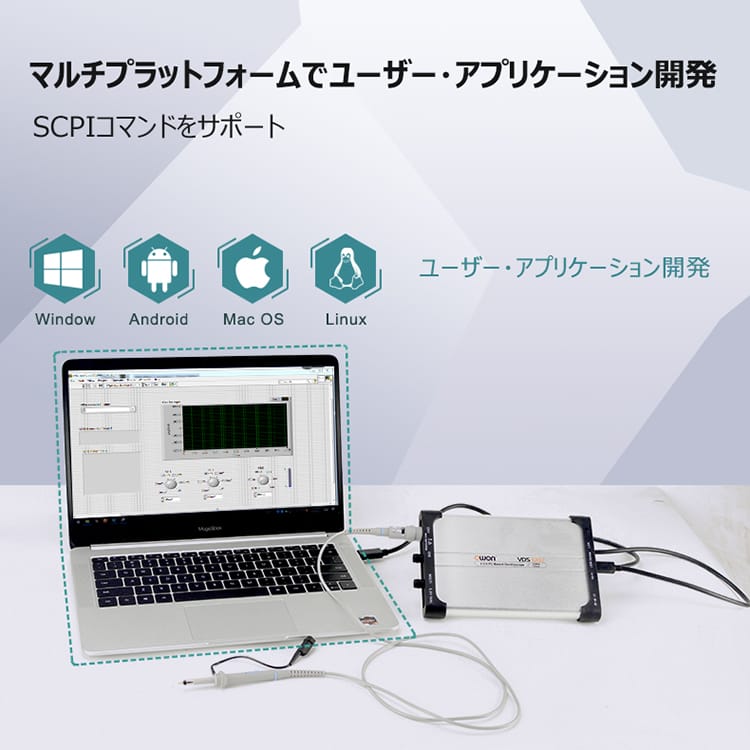

- SCPIコマンドをサポート

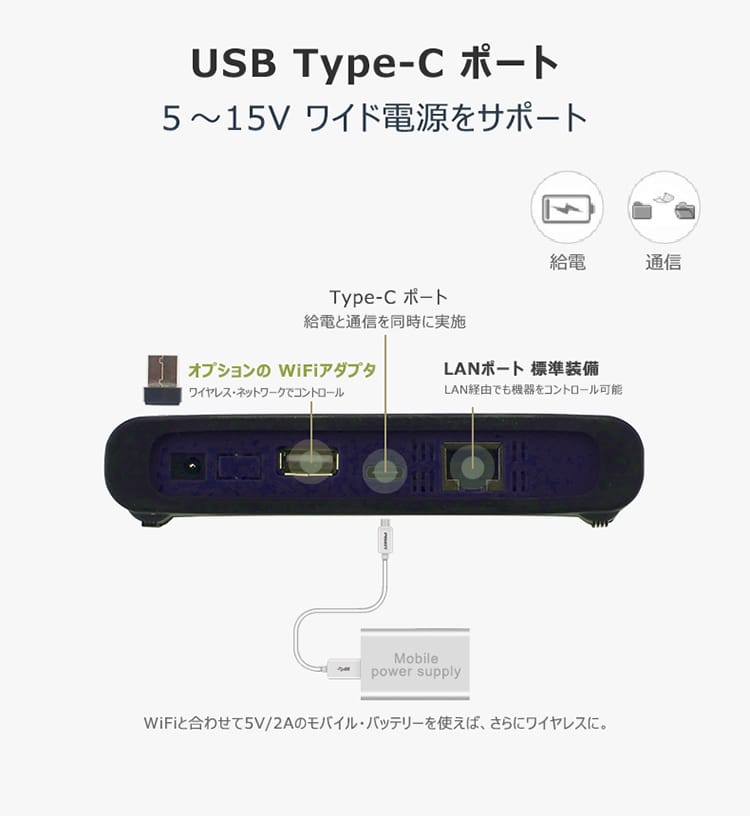

- 電源： USB Type-Cからの給電、または5〜15VのDC電源

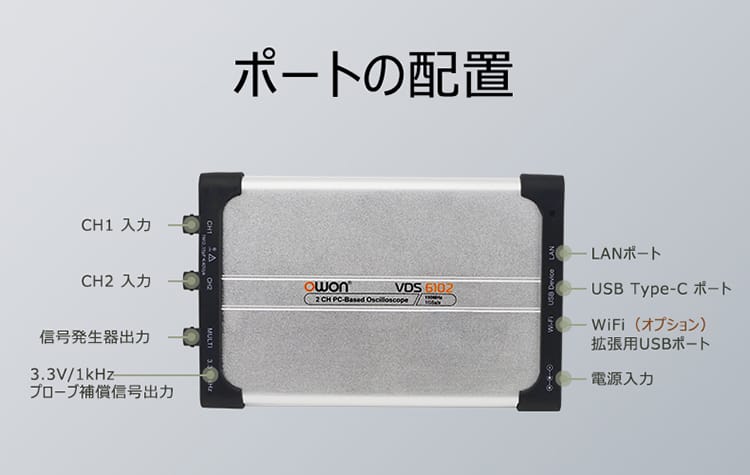

- インターフェース：USB Type-C, LAN, WiFi（オプション）
ラインナップ
| モデル | 周波数帯域 | サンプルレート | レコード長 | 最大垂直軸分解能 | 税込価格（円） |
|---|---|---|---|---|---|
| VDS6102 | 100 MHz | 1 GSa/s | 10M | 8ビット | ¥58,300 |
| VDS6102A | 100 MHz | 1 GSa/s | 10M | 14ビット | ¥75,900 |
| VDS6000-WIFI | WIFI機能 | ¥11,000 |
製品詳細
仕様
| モデル | VDS6102 | VDS6102A | |||
|---|---|---|---|---|---|
| 周波数帯域 | 100 MHz | 100 MHz | |||
| チャンネル数 | 2 | ||||
| サンプルレート | 最高1 GSa/s | ||||
| 水平軸スケール | 5ns/div～100s/div、1-2-5ステップ | ||||
| アクイジション・モード | サンプル、ピーク検出、アベレージ | ||||
| レコード長 | 10M | ||||
| 入力カップリング | DC, AC, GND | ||||
| 入力インピーダンス | 1MΩ ±2% // 15pF ±5pF | ||||
| 垂直軸スケール | 2mV/div～5V/div | ||||
| 垂直軸分解能 | 8ビット | 最大14ビット | |||
| 最大入力電圧 | 40V（DC + ACピーク） | ||||
| プローブ減衰比 | 1X、10X、100X、1000X | ||||
| 垂直レンジ | ±2 V (2 mV/div – 50 mV/div)； ±20 V (100 mV/div – 500m V/div)； ±40 V (1 V/div – 5 V/div) | ||||
| トリガ・タイプ | エッジ、ビデオ、スロープ、パルス幅 | ||||
| トリガ・モード | オート、ノーマル、シングル | ||||
| 自動計測 | Vpp、Vmax、Vmin、Vtop、Vbase、Vamp、Vavg、Vrms、オーバーシュート、プリシュート、周波数、周期、立ち上がり時間、立ち下がり時間、遅延 A→B↑、遅延 A→B↓、+パルス幅、-パルス幅、+デューティ、-デューティ | ||||
| インターフェース | USB (Typ-c)；LAN, WiFi（オプション） | ||||
| 消費電力 | ≤8W | ||||

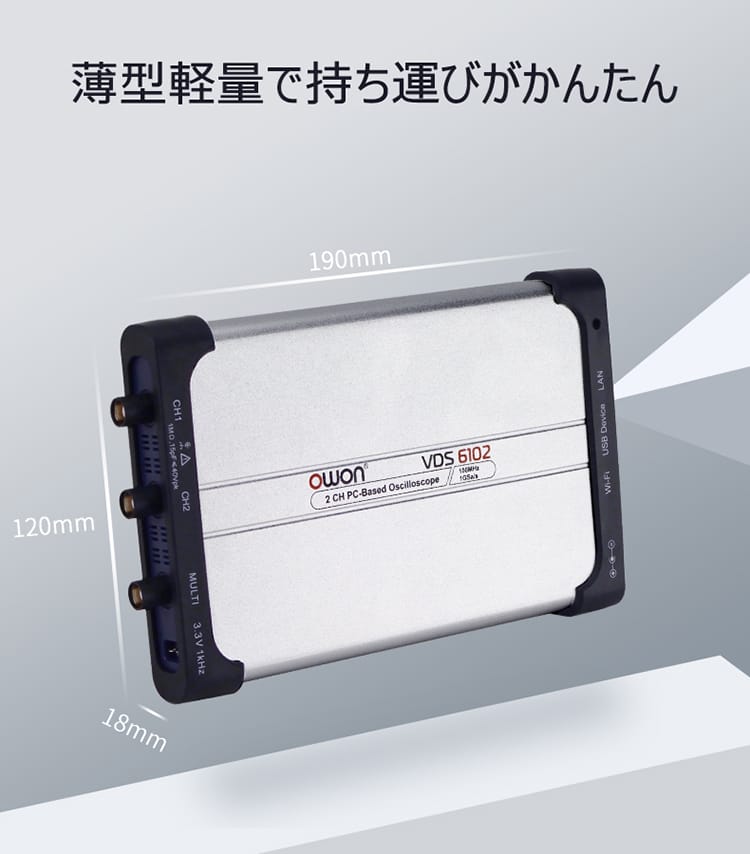

| 寸法（W × H × D） | 190 × 120 × 18 mm | ||||
| 重量 | 約0.38 kg | ||||

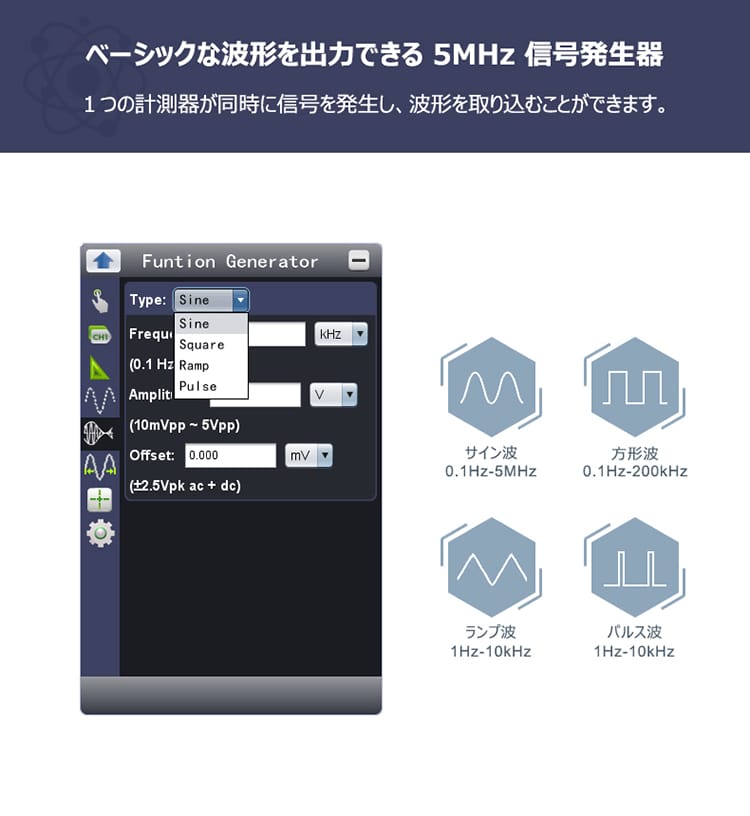

| 信号発生器 | |
|---|---|
| 標準波形 | 正弦波（0.1 Hz～5 MHz）、方形波（0.1 Hz～200 kHz）、ランプ波（1 Hz～10 kHz）、パルス（1 Hz～10 kHz） |
| サンプルレート | 25 MSa/s |
| チャンネル数 | 1 |
| 分解能 | 10ビット |
| 振幅範囲 | 10mVpp～5Vpp |
| DCオフセット範囲 (AC+DC) | ±2.5V |
| 出力インピーダンス | 50 Ω （代表値） |

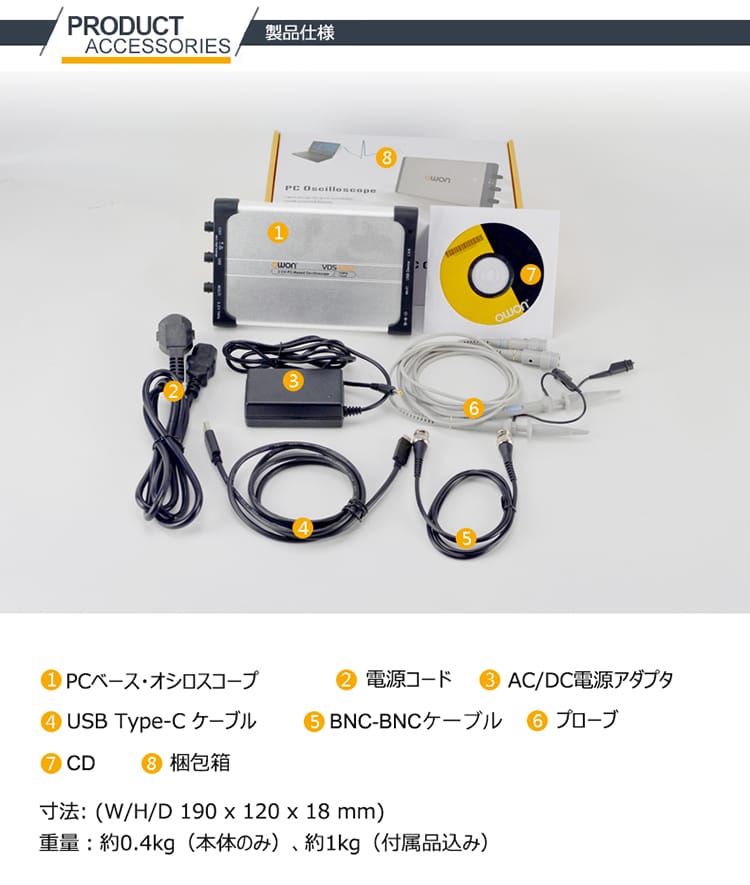

アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
クイックガイド
USBケーブル
プローブ
プローブ調整ツール
アダプター
シリコンケース
BNC（Q9）ケーブル
Wi-Fiモジュール（オプション）
