特長
- 周波数帯域： 70 MHz, 100 MHz
- 4チャンネル
- サンプルレート： 最高 1 GSa/s

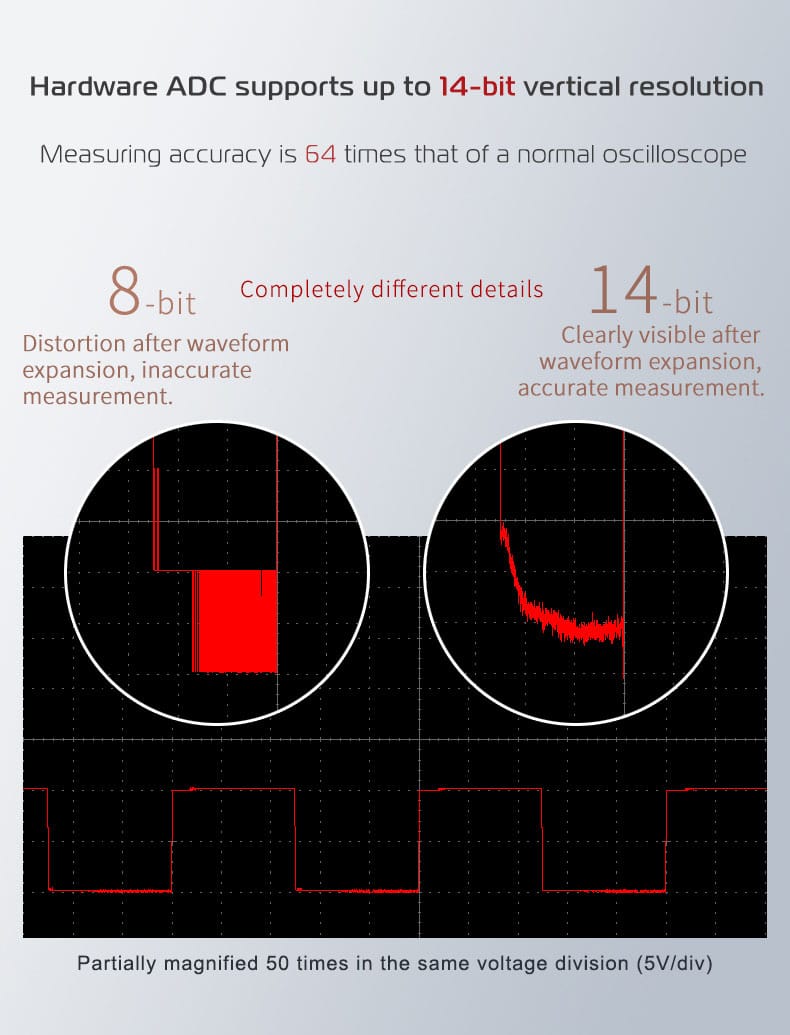

- 最大垂直軸分解能： 14ビット（Aモデル）, 8ビット（そのほかのモデル）

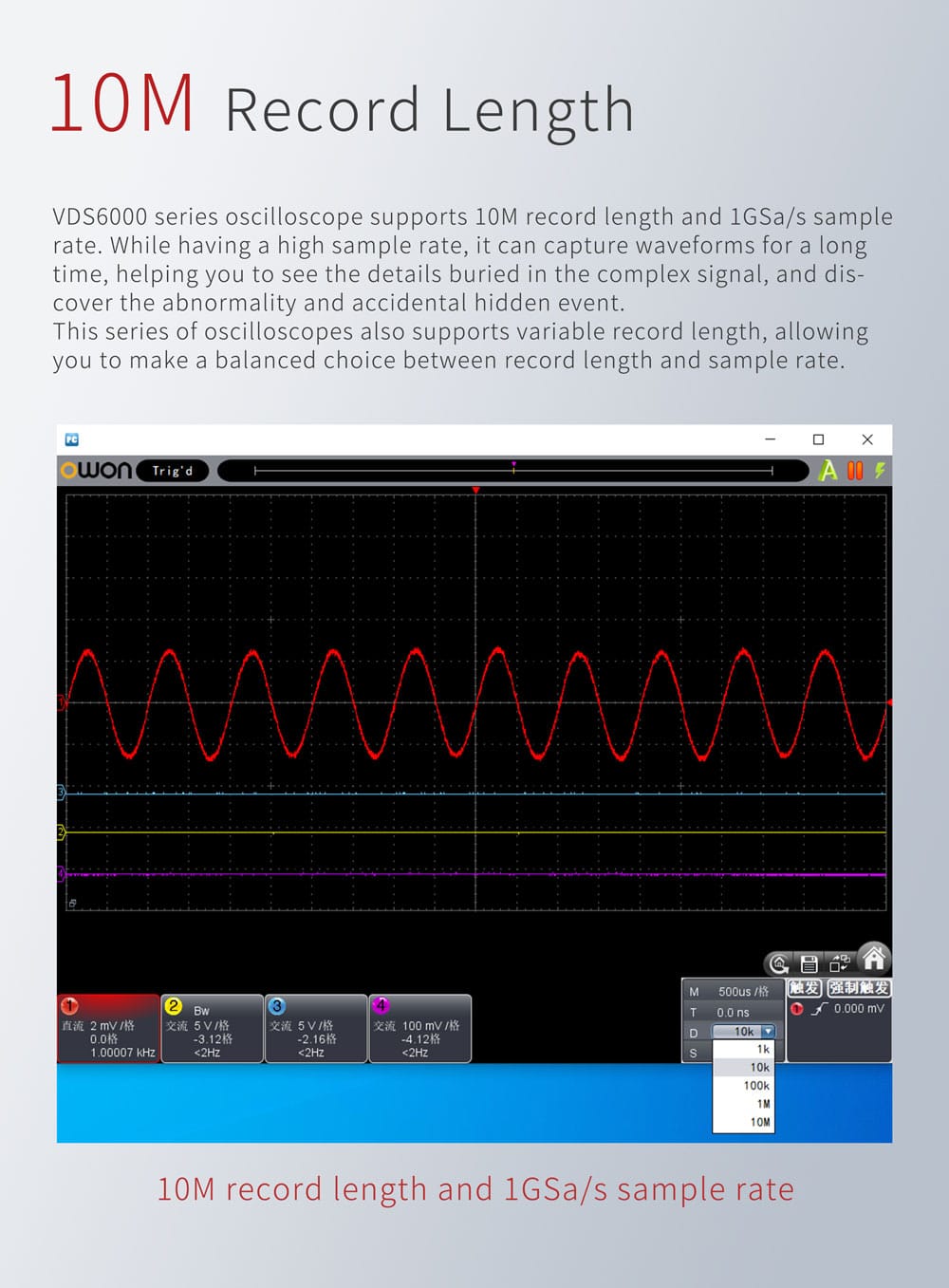

- レコード長： 10M
- SCPIコマンドをサポート
- 電源： USB Type-Cからの給電、または5〜15VのDC電源

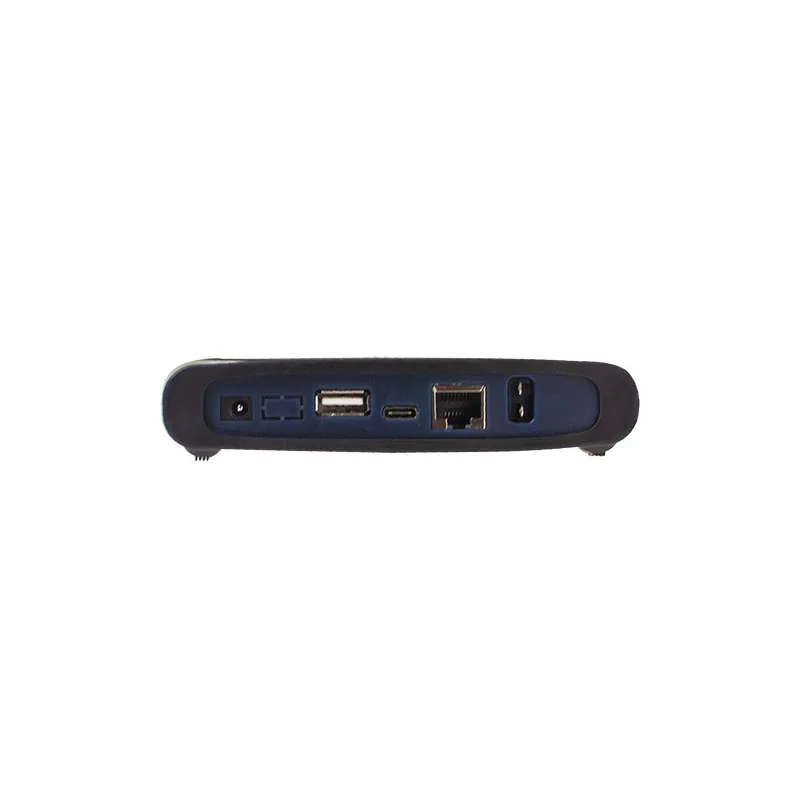

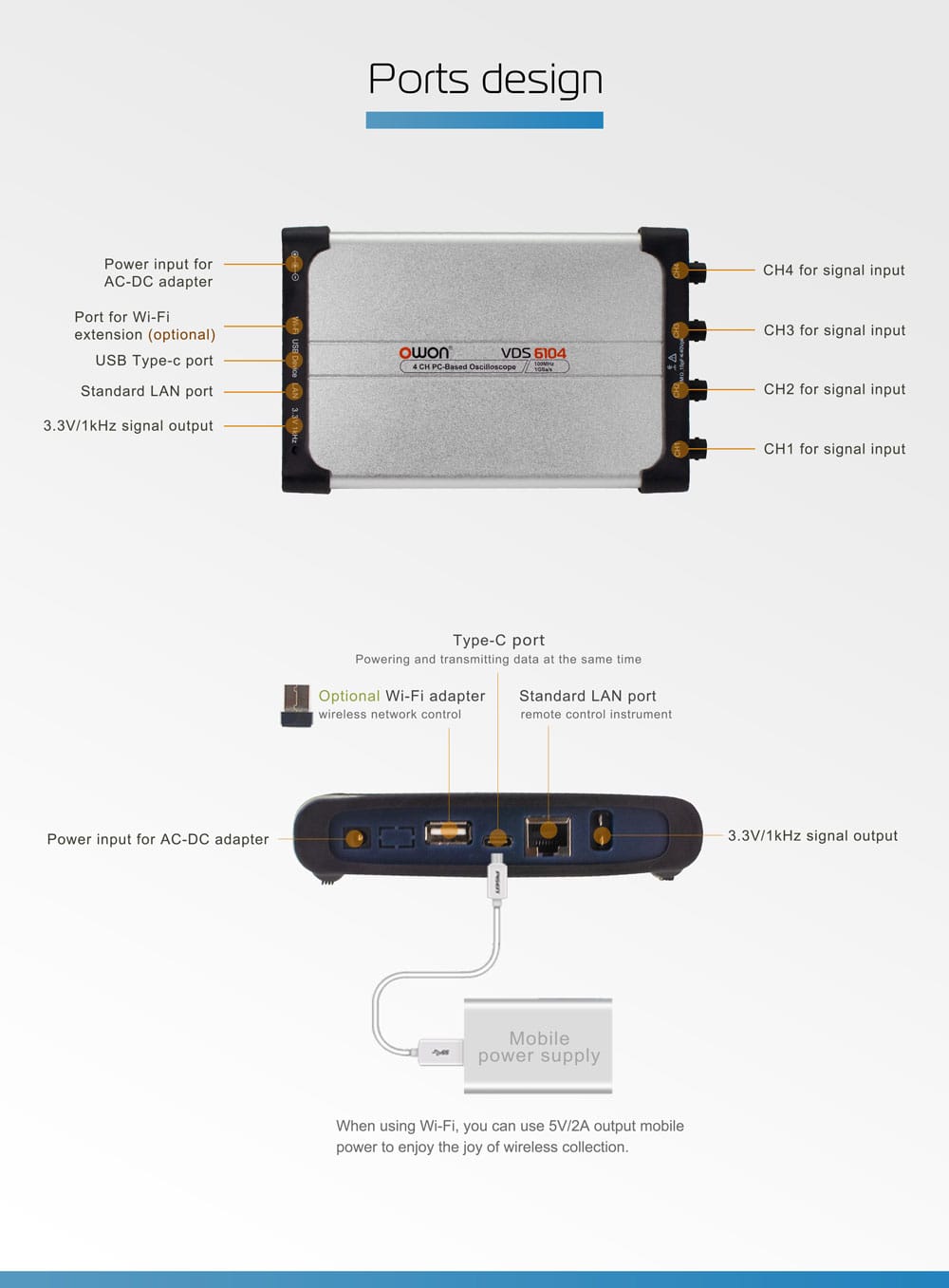

- インターフェース：USB Type-C, LAN, WiFi（オプション）
ラインナップ
| モデル | 周波数帯域 | サンプルレート | レコード長 | 最大垂直軸分解能 | 税込価格（円） |
|---|---|---|---|---|---|
| VDS6074 | 70 MHz | 1 GSa/s | 10M | 8ビット | ¥70,400 |
| VDS6104 | 100 MHz | 1 GSa/s | 10M | 8ビット | ¥75,900 |
| VDS6074A | 70 MHz | 1 GSa/s | 10M | 14ビット | ¥94,600 |
| VDS6104A | 100 MHz | 1 GSa/s | 10M | 14ビット | ¥106,700 |
| VDS6000-WIFI | WIFI機能 | ¥11,000 |
製品詳細
仕様
|
モデル |
VDS6074 |
VDS6104 |
VDS6074A |
VDS6104A |
|---|---|---|---|---|
|
周波数帯域 |
70 MHz |
100 MHz |
70 MHz |
100 MHz |
|
チャンネル数 |
4 | |||
|
サンプルレート |
最高 1 GSa/s | |||
|
水平軸スケール |
1ns/div～100s/div、1-2-5ステップ | |||
|
アクイジション・モード |
ノーマル, ピーク検出, アベレージ | |||
|
レコード長 |
10M | |||
|
入力カップリング |
DC, AC, GND | |||
|
入力インピーダンス |
1MΩ ±2% // 15pF ±5pF | |||
|
垂直軸スケール |
2mV/div～5V/div | |||
|
垂直軸分解能 |
8ビット |
最大14ビット | ||
|
最大入力電圧 |
40V ピーク（DC + AC ピーク値） | |||
|
帯域制限 |
20 MHz、全帯域 | |||
|
プローブ減衰比 |
1X、10X、100X、1000X | |||
|
トリガ・タイプ |
エッジ、パルス幅、ビデオ、スロープ | |||
|
トリガ・モード |
オート、ノーマル、シングル | |||
|
自動測定 |
Vpp、Vmax、Vmin、Vtop、Vbase、Vamp、Vavg、Vrms、オーバーシュート、プリシュート、 | |||
|
インターフェース |
USBデバイス（Type-C）、LAN、Wi-Fi（オプション） | |||
|
寸法 （W × H × D） |
190 × 120 × 18 mm | |||
|
重量 |
約0.38kg | |||

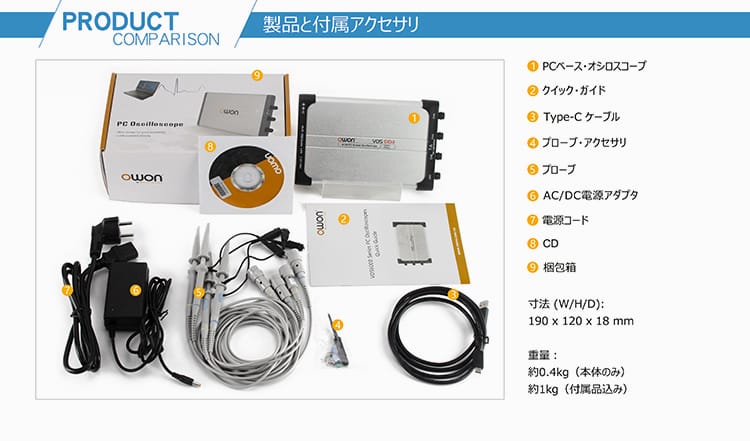

アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
CD Rom
クイックガイド
USBケーブル
プローブ
プローブ調整ツール
アダプター
シリコンケース
BNC（Q9）ケーブル
Wi-Fiモジュール（オプション）
