特長
- 2 in 1 （オシロスコープ + マルチメーター）
- 周波数帯域：20 MHz, 60 MHz, 100 MHz, 200 MHz
- 2チャンネル
- サンプルレート：最高100 MSa/s（20 MHzモデル）, 最高1 GSa/s（そのほかのモデル）
- レコード長：6k
- オート・スケール機能
- FFT
- 20種の自動測定機能
- USBデータ伝送
- 充電式リチウムイオン・バッテリー 約6時間連続して動作可能
- 3.7インチLCD, 640x480ピクセル
ラインナップ
| モデル | 製品名 | 税込価格（円） |
|---|---|---|
| HDS1022M-N | HDS-Nシリーズ オシロスコープ 20MHz、2ch、8bit | ¥71,500 |
| HDS2062M-N | HDS-Nシリーズ オシロスコープ 60MHz、2ch、8bit | ¥85,800 |
| HDS3102M-N | HDS-Nシリーズ オシロスコープ 100MHz、2ch、8bit | ¥107,800 |
| HDS4202M-N | HDS-Nシリーズ オシロスコープ 200MHz、2ch、8bit | ¥154,000 |

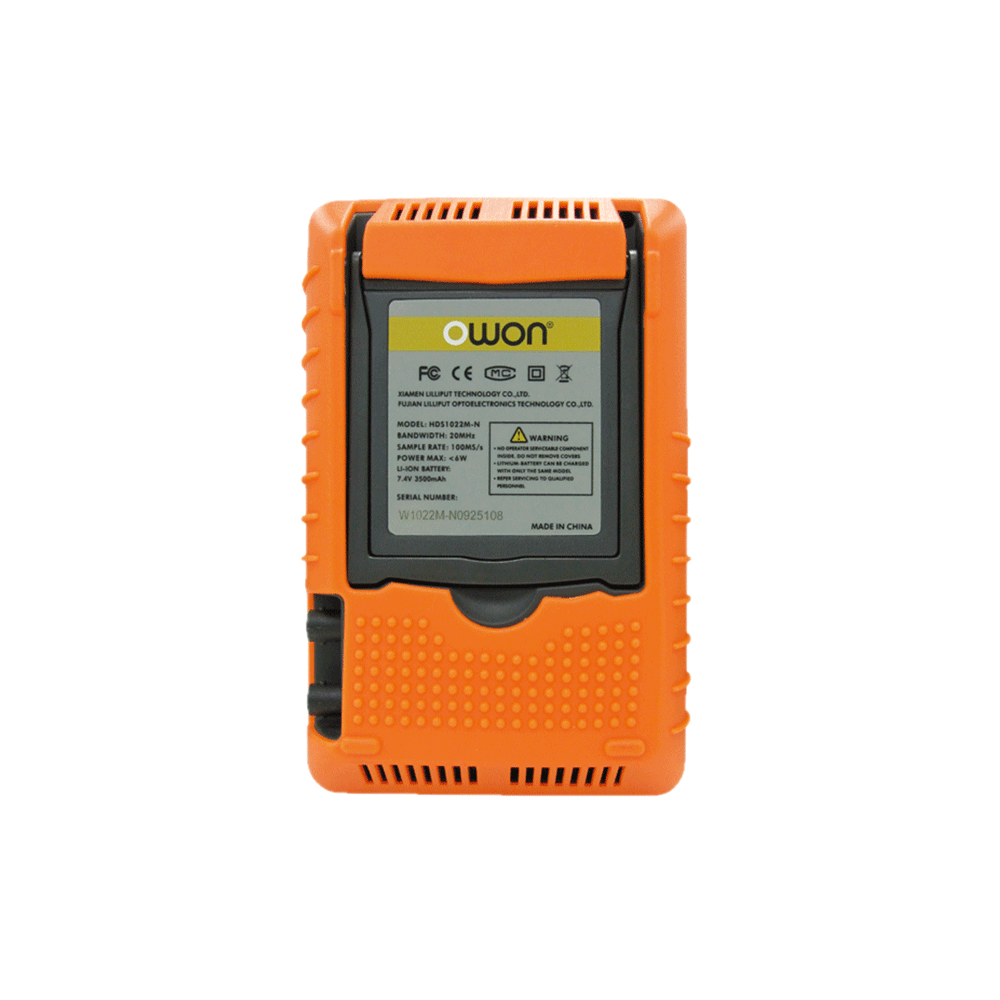

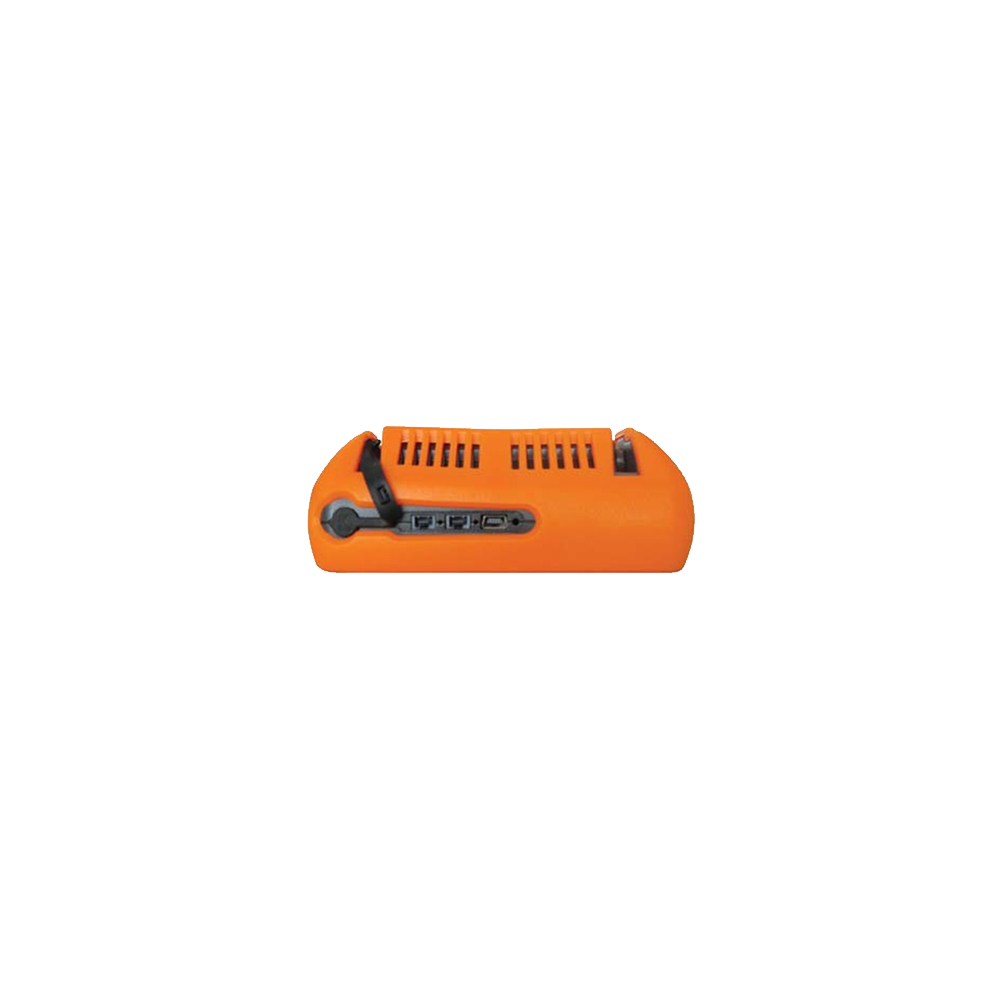

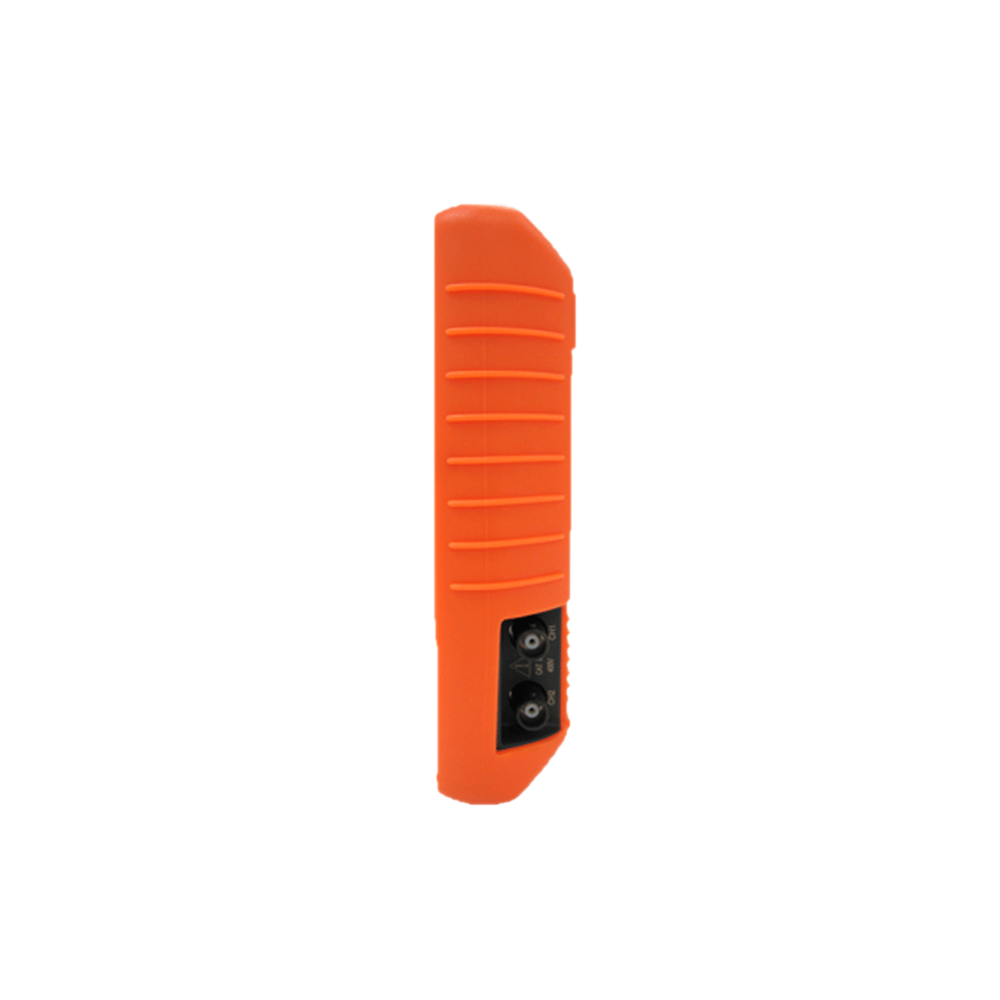

製品詳細

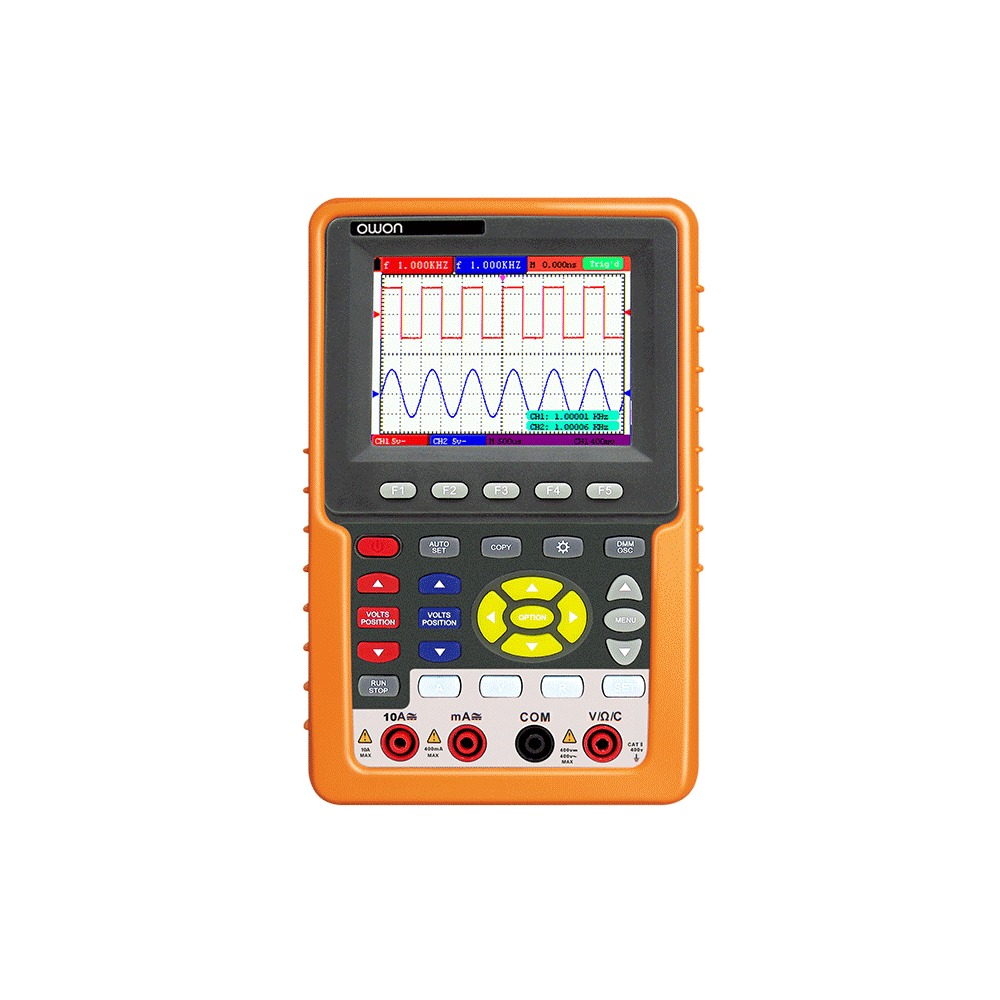

HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1

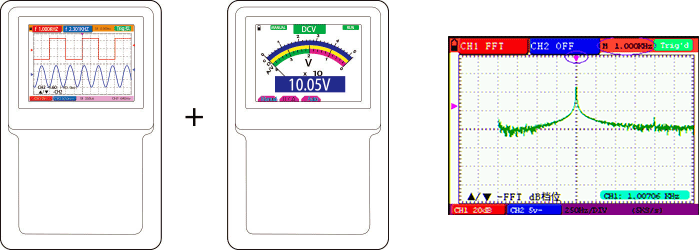

■2 in 1（オシロスコープ + マルチメーター）
オシロスコープ + 3 1/2桁マルチメーター + FFTアナライザ
■オート・スケール機能
オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。
仕様
| モデル | HDS1022M-N | HDS2062M-N | HDS3102M-N | HDS4202M-N |
|---|---|---|---|---|
| ディスプレイ | 3.7インチ カラーTFTディスプレイ（640×480ピクセル） | |||
| インターフェース | USB | |||
| 重量 | 約645g | |||
| トリガタイプ | エッジ, ビデオ | |||
| 入力インピーダンス | 10MΩ | — | ||
| 分解能 | 3 1/2桁（最大4000カウント） | — | ||
| 水平軸スケール | 5ns/div～100s/div ステップ 1～2～5 | 2ns/div～100s/div ステップ 1～2～5 | ||
| 垂直軸スケール | 5mV/div～5V/div | |||
| レコード長 | 6k | |||
| 垂直軸分解能 | 8ビット | |||
| 入力カップリング | DC, AC, GND | |||
| 波形演算 | ＋, －, ×, ÷, invert, FFT | |||
| アクイジション・モード | サンプル, ピーク検出, アベレージ | |||
| チャンネル | 2 | |||
| Li-ion バッテリー | 7.4V, 6時間動作 | |||
| 周波数帯域 | 20MHz | 60MHz | 100MHz | 200MHz |
| サンプルレート | 最高 500Mサンプル/秒 | 最高 1Gサンプル/秒 | ||
| 寸法（W×H×D） | 115×180×40mm | |||
| 電源 | 100V-240V AC, 50/60Hz | |||
| ダイオード・テスト | 0V-1.5V | — | ||
| 導通テスト | 50Ω未満でビープ | — | ||
| 抵抗 | ||||
| 400Ω | ±(1% ± 3 桁) | — | ||
| 40KΩ-4MΩ | ±(1% ± 1 桁) | — | ||
| 40MΩ | ±(1.5% ± 3 桁) | — | ||
| キャパシタンス | ||||
| 51.2nF-100uF | ±(3% ± 3 桁) | — | ||
| 電圧 | ||||
| VDC | ||||
| 400mV,4V,40V,400V,1000V | ±(1% ± 1 桁) | — | ||
| 最大入力 | DC 1000V | — | ||
| VAC | ||||
| 4V,40V,400V | ±(1% ± 3 桁) | — | ||
| 750V | ±(2% ± 3 桁) | — | ||
| 周波数 | 40Hz-400Hz | — | ||
| 最大入力 | AC 750Vrms | — | ||
| 電流 | ||||
| DC | ||||
| 40mA,400mA | ±(1.5% ± 1 桁) | — | ||
| 10A | ±(3% ± 3 桁) | — | ||
| AC | ||||
| 40mA | ±(1.5% ± 3 桁) | — | ||
| 400mA | ±(2% ± 1 桁) | — | ||
| 10A | ±(5% ± 3 桁) | — | ||
アクセサリー
標準付属品 | 数量 | 写真 |
|---|---|---|
電源コード | 1 |  |
CDROM | 1 |  |
クイック・ガイド | 1 |  |
USBケーブル | 1 |  |

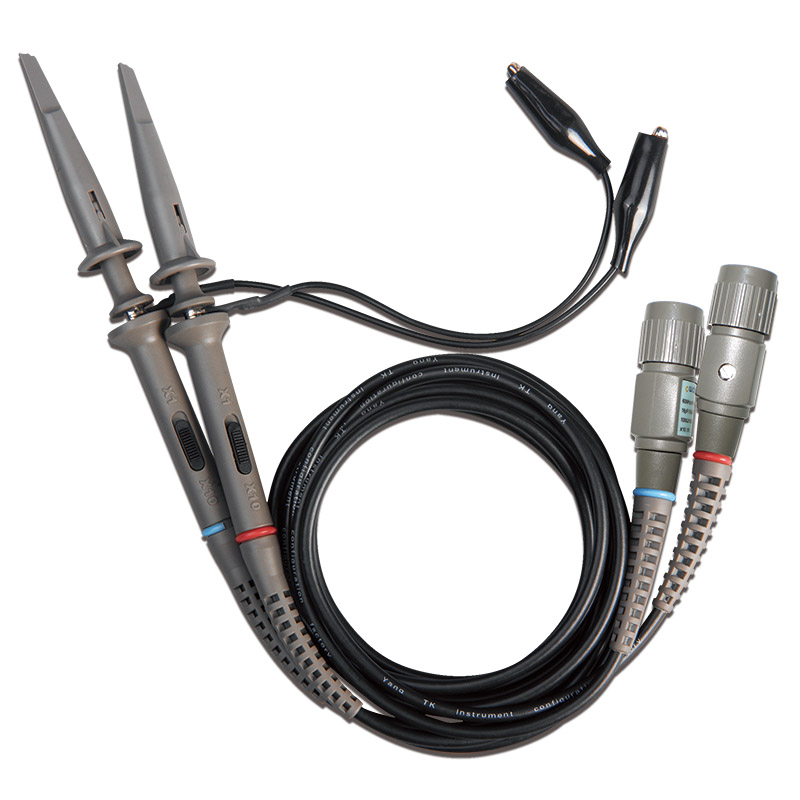

プローブ | 2 |  |

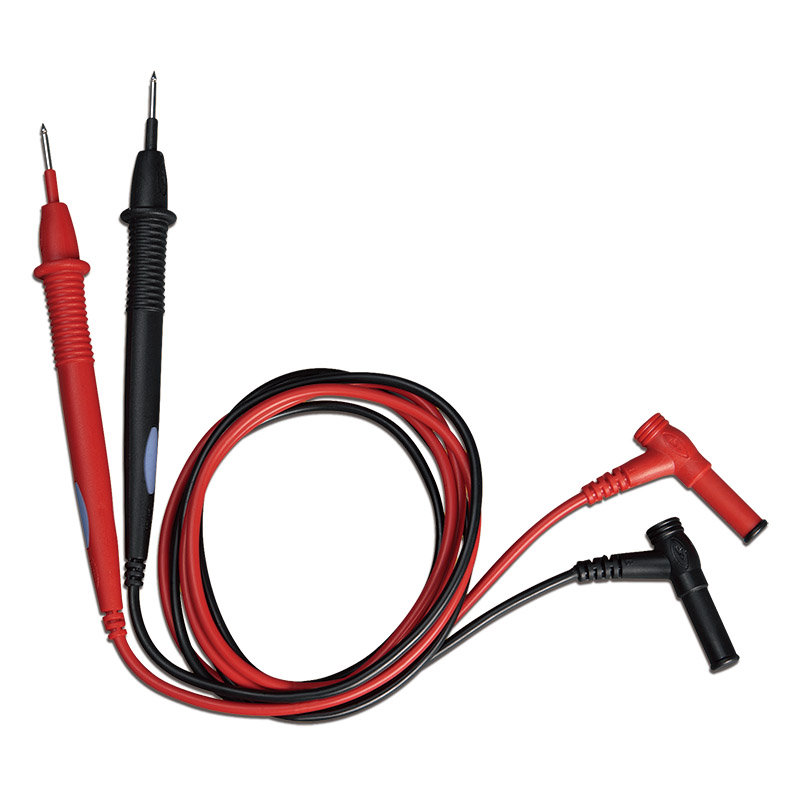

マルチメーターテストリード | 1 |  |

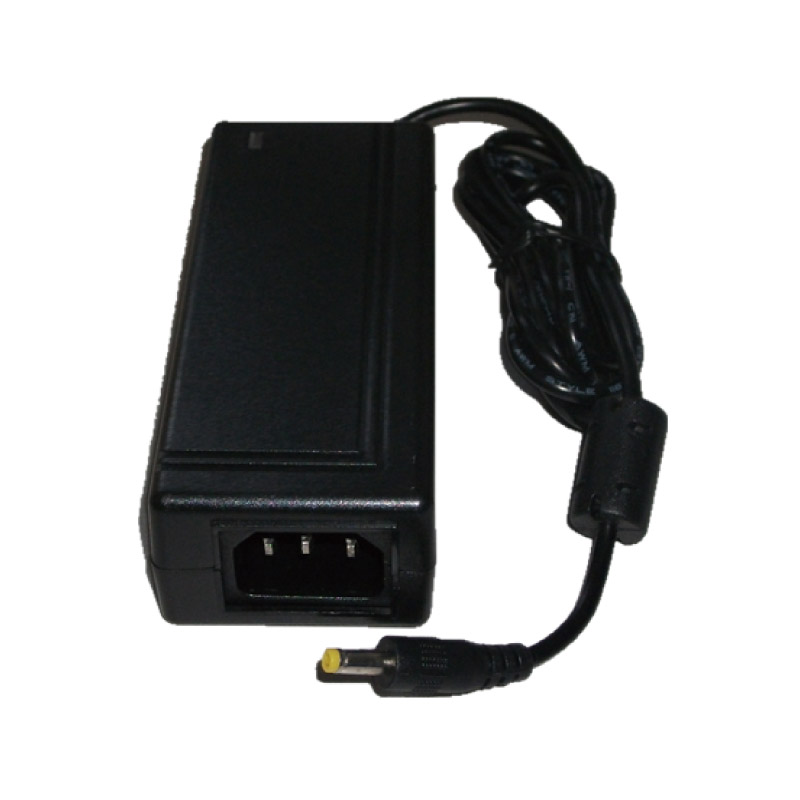

電源アダプタ | 1 |  |

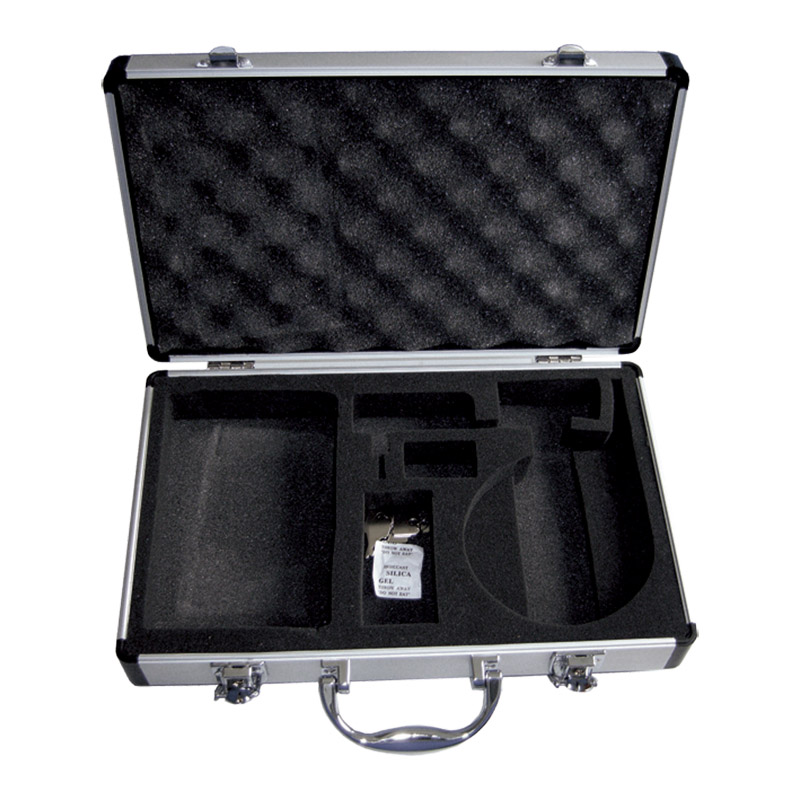

金属ケース | 1 |  |

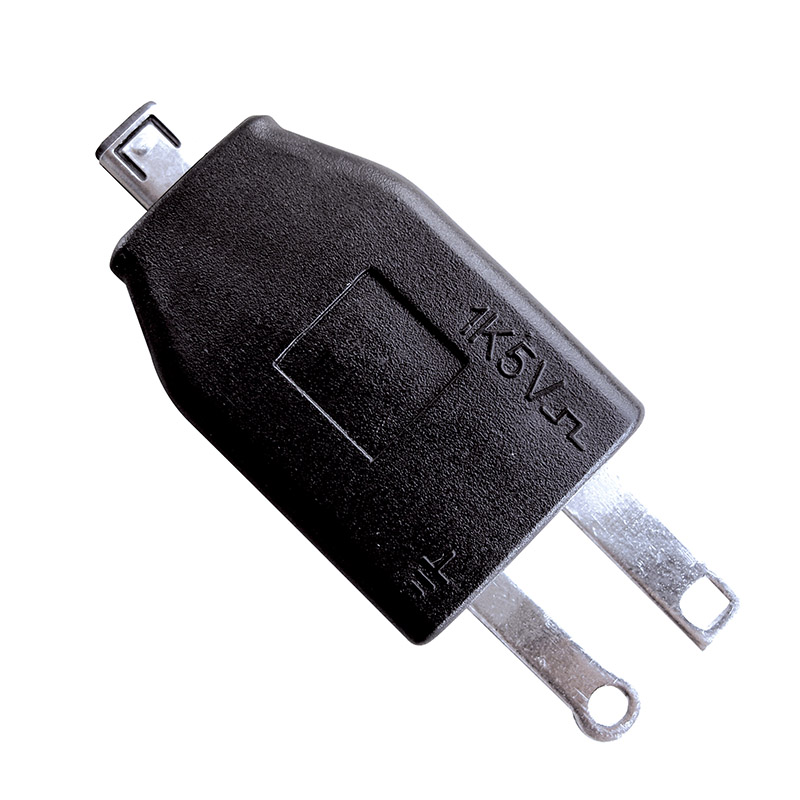

5V, 1KHz 出力アダプタ | 1 |  |

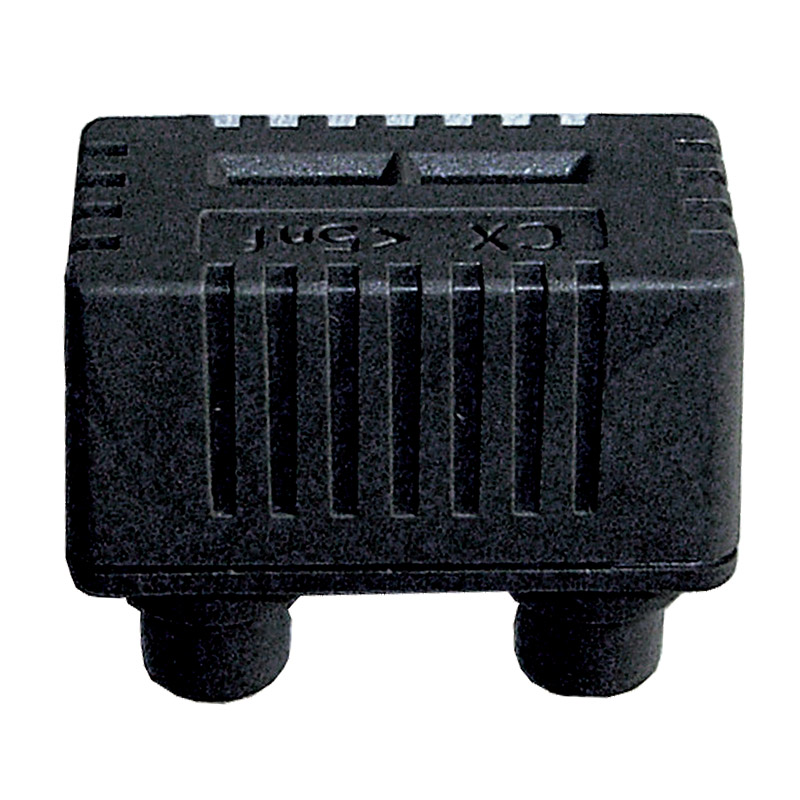

キャパシタンス測定モジュール | 1 |  |

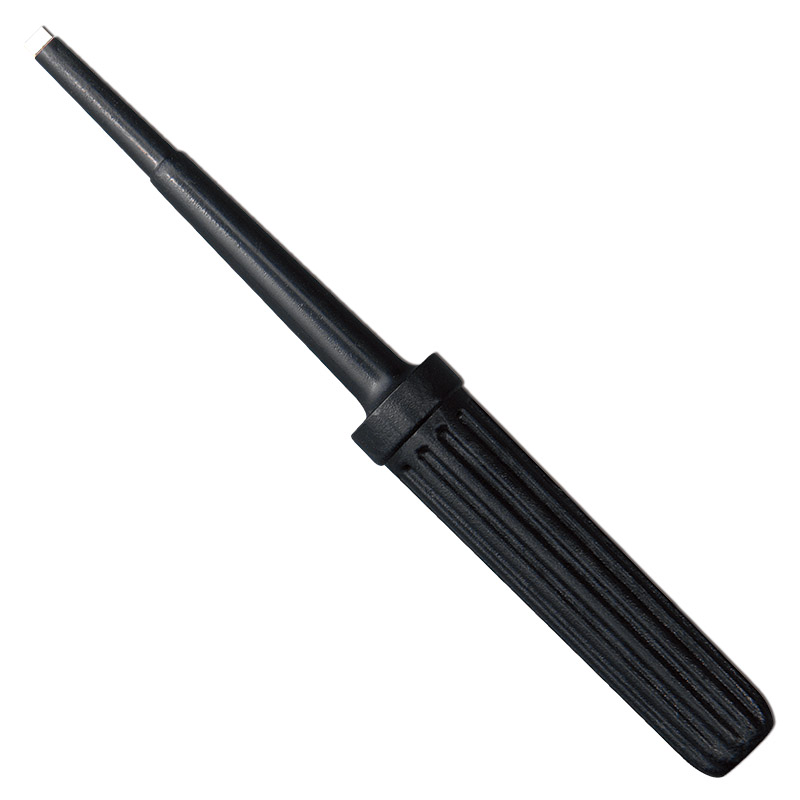

プローブ調整ツール |  | |

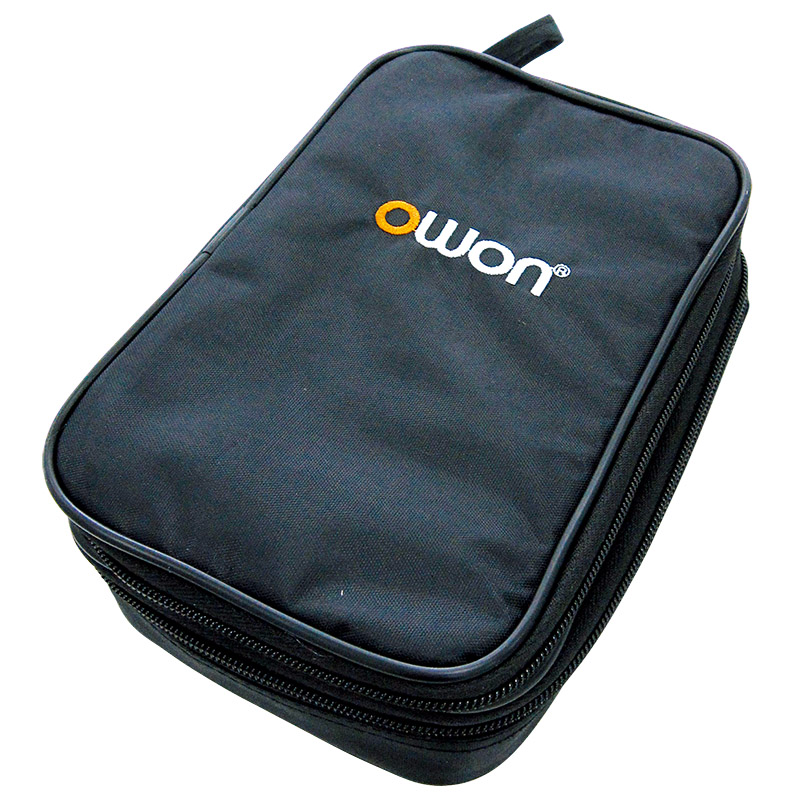

ソフトケース（オプション） |  |
