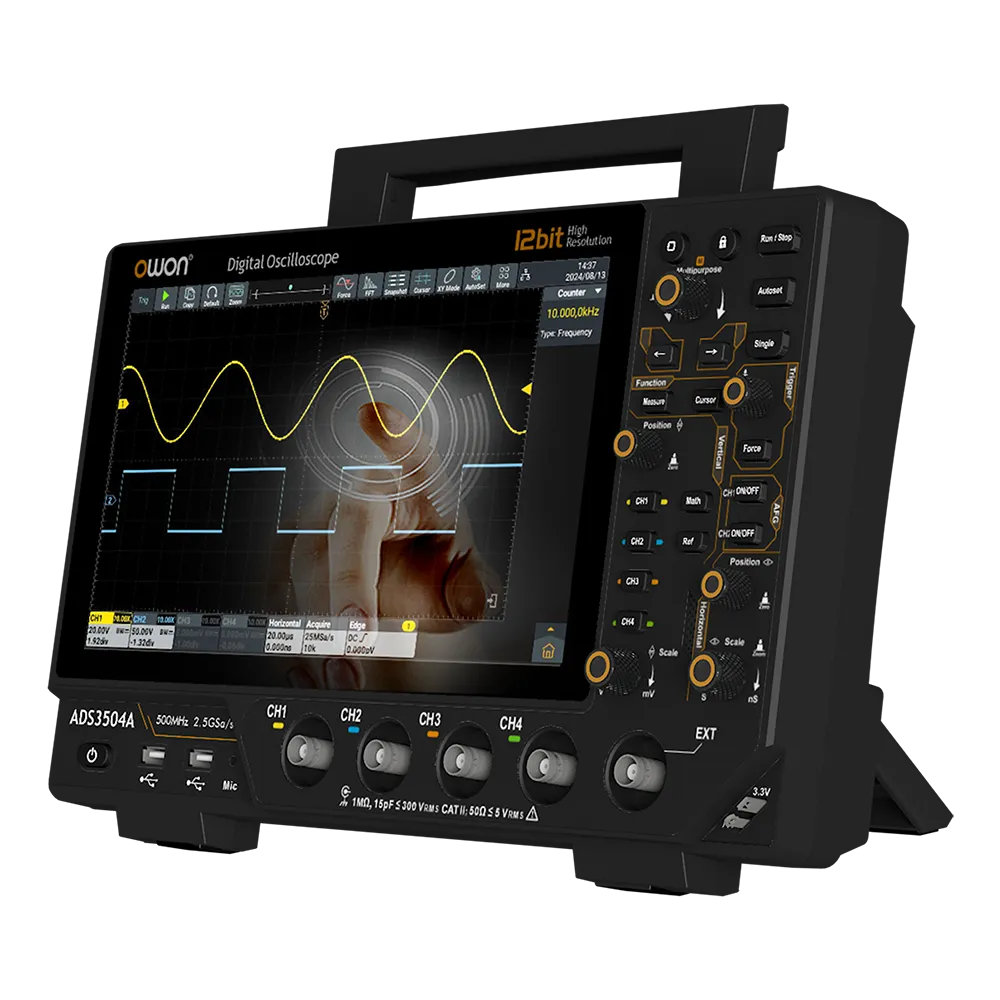

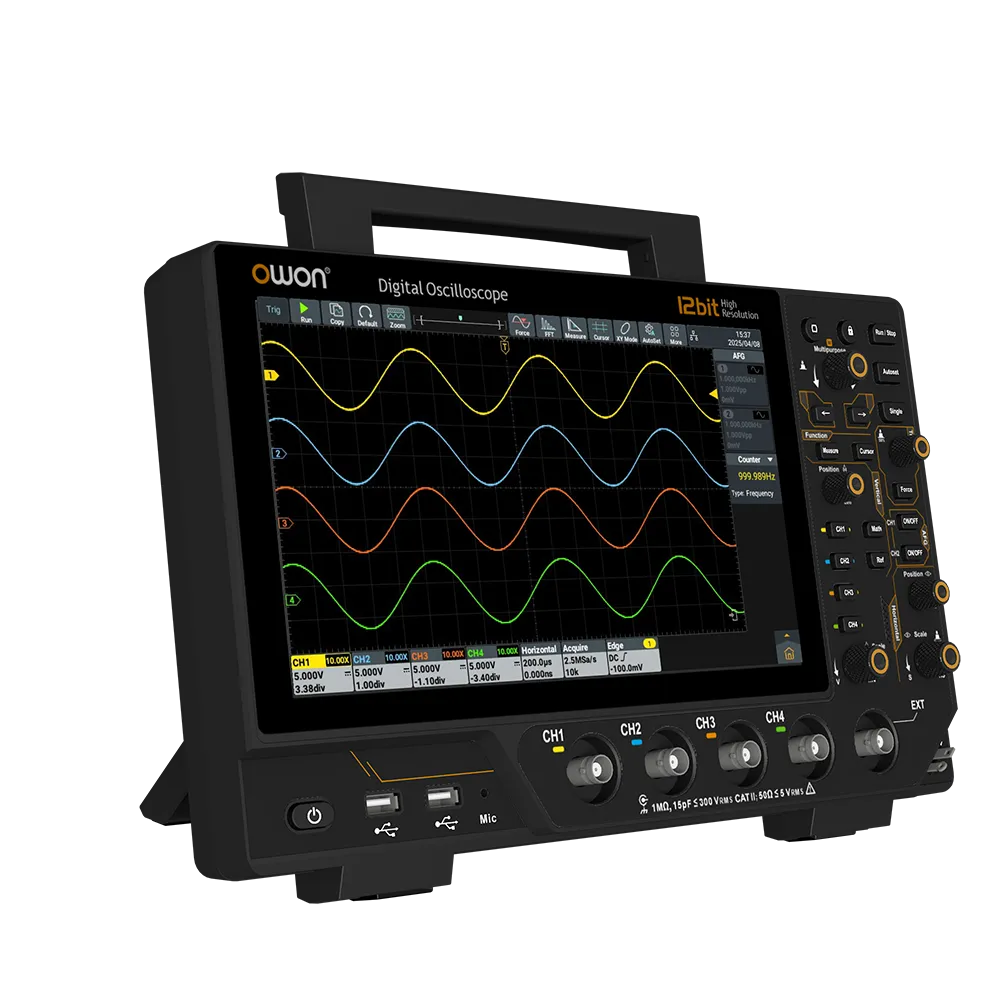

ADS3000A シリーズ 12 ビット多機能デジタル・オシロスコープ

オシロスコープ、2チャンネル 50 MHz 信号発生器（オプション）、周波数カウンタ、電圧計、FFTアナライザ、プロトコルアナライザを統合
100 MHz～500 MHz 帯域幅、2.5 GSa/s リアルタイム・サンプリングレート
100M ポイントレコード長、最高 500,000 wfms/s 波形更新レート
12ビット垂直軸分解能、500ps/div～1000s/div 時間軸スケール
多彩なトリガ機能：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番目エッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN； 2チャンネルのハードウェアデコード機能：UART、I2C、SPI、CAN、LIN

特長

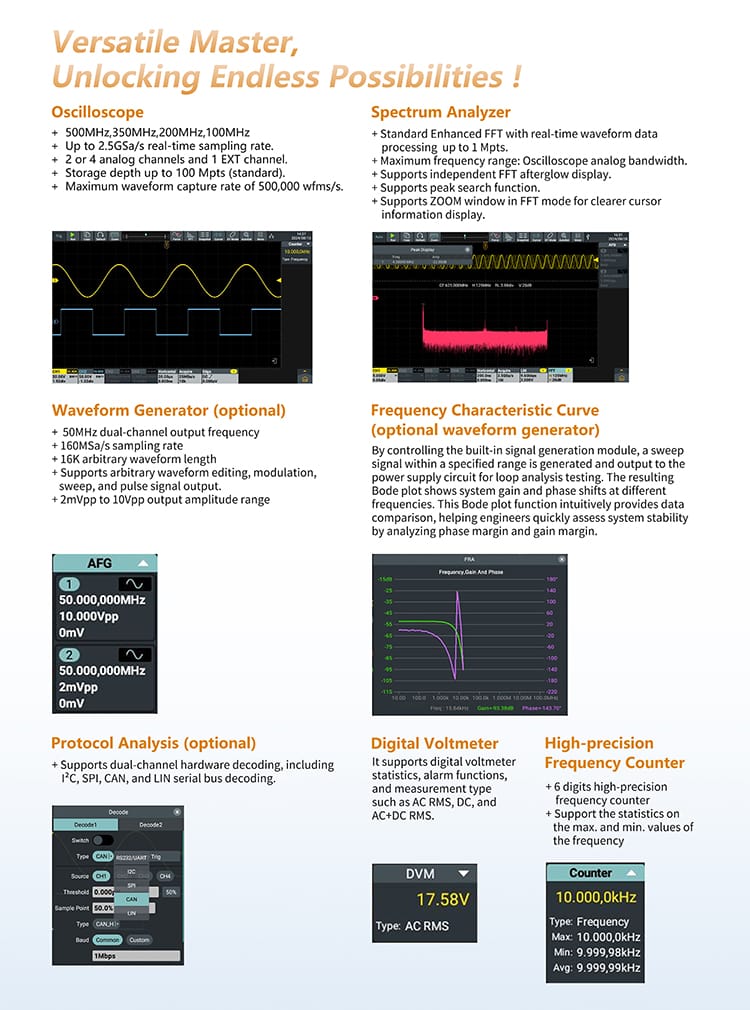

オシロスコープ、2チャンネル 50 MHz 信号発生器（オプション）、周波数カウンタ、電圧計、FFTアナライザ、プロトコルアナライザを統合
100 MHz～500 MHz 帯域幅、2.5 GSa/s リアルタイム・サンプリングレート
100M ポイントレコード長、最高 500,000 wfms/s 波形更新レート

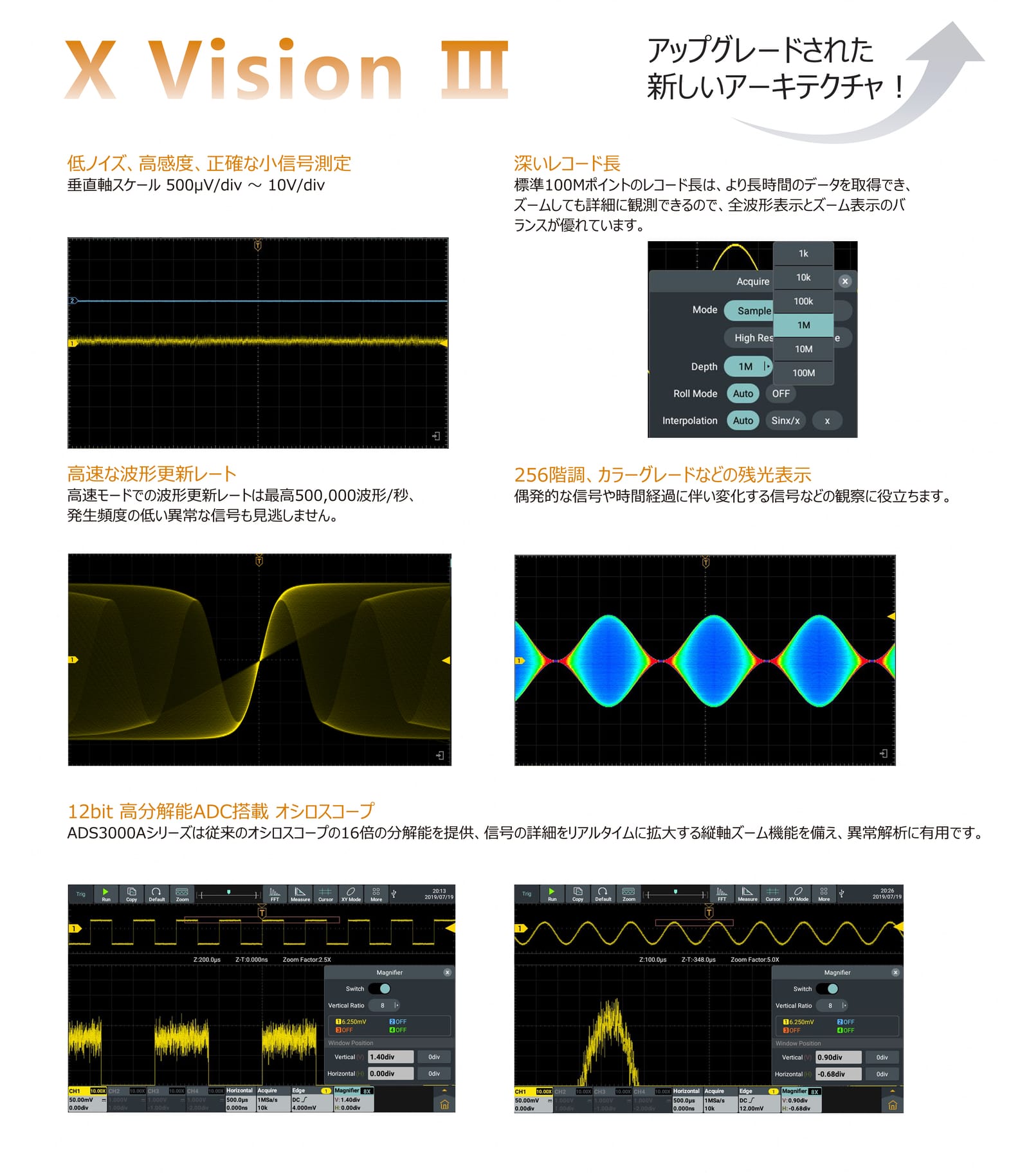

12ビット垂直軸分解能、500ps/div～1000s/div 時間軸スケール
多彩なトリガ機能：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番目エッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN； 2チャンネルのハードウェアデコード機能：UART、I2C、SPI、CAN、LIN

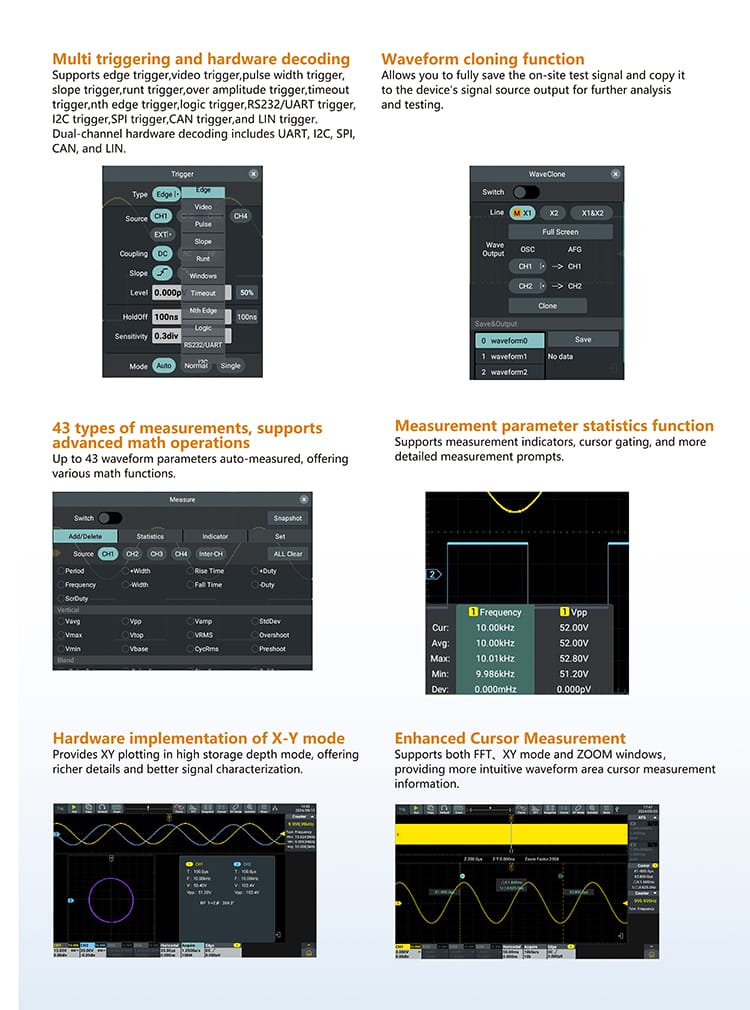

波形クローニングやボード線図機能など、充実した機能を搭載（信号発生器モデル）
43種類の自動測定、演算機能、拡張FFT、ピーク検索機能、ズーム機能を搭載
マイクとスピーカーを内蔵、マウスやキーボードなどの外部デバイスにも対応、作業効率を大幅に向上
ファイル管理機能を強化し、閲覧、編集、エクスポートが容易に
USBデバイス×1、USBホスト×3、トリガ出力 (P/F)、LANを搭載し、WebコントロールおよびSCPIコマンドに対応
オプションの無線モジュール（Wi-Fi/Bluetooth）により、FTP、ネットワーク・プリンタ、モバイル・ホットスポットに対応
マルチタッチ対応の10.1インチ・タッチスクリーンを搭載し、優れた操作性を実現

ラインナップ

モデル	周波数帯域/チャンネル数	サンプルレート	垂直軸分解能	信号発生器（オプション）	税込価格（円）
ADS3102A	100 MHz / 2チャンネル	2.5 GSa/s	12ビット	2チャンネル 50 MHz	¥140,800
ADS3202A	200 MHz / 2チャンネル	2.5 GSa/s	12ビット	2チャンネル 50 MHz	¥147,400
ADS3302A	350 MHz / 2チャンネル	2.5 GSa/s	12ビット	2チャンネル 50 MHz	¥236,500
ADS3502A	500 MHz / 2チャンネル	2.5 GSa/s	12ビット	2チャンネル 50 MHz	¥355,300
ADS3104A	100 MHz / 4チャンネル	2.5 GSa/s	12ビット	2チャンネル 50 MHz	¥173,800
ADS3204A	200 MHz / 4チャンネル	2.5 GSa/s	12ビット	2チャンネル 50 MHz	¥184,800
ADS3304A	350 MHz / 4チャンネル	2.5 GSa/s	12ビット	2チャンネル 50 MHz	¥295,900
ADS3504A	500 MHz / 4チャンネル	2.5 GSa/s	12ビット	2チャンネル 50 MHz	¥443,300

製品詳細

仕様

モデル	ADS3102A	ADS3202A	ADS3302A			ADS3502A
周波数帯域 (-3 dB)	100 MHz	200 MHz	350 MHz			500 MHz
チャンネル数	2+EXT
サンプルレート	2.5 GSa/s（1チャンネル使用時）、1.25 GSa/s（2チャンネル使用時）

モデル	ADS3104A	ADS3204A	ADS3304A			ADS3504A
周波数帯域 (-3 dB)	100 MHz	200 MHz	350 MHz			500 MHz
チャンネル数	4 + EXT
サンプルレート	2.5 GSa/s（1チャンネル使用時）、2.5 GSa/s（2チャンネル使用時）、1.25 GSa/s（全チャンネル使用時）

取り込みモード	サンプル、ピーク、ハイレゾ、アベレージ、セグメント		レコード長		100M
波形更新レート	Max 500,000 wfms/s		垂直軸分解能		12ビット
垂直軸スケール (V/div)	500μV/div - 10 V/div		時間軸確度		±1ppm（代表値）
DCゲイン確度	3%(≤1mV), 2%(2 mV), 1.5%(≥5 mV)
入力インピーダンス	1MΩ ±2%（15pF ±5pF 並列）、50Ω ±2%
プローブ減衰比	1μX～1MX、1-2-5ステップ、ユーザー設定可
トリガ・タイプ	エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN
バス・デコーディング	RS232 / UART, I2C, SPI, CAN, LIN
自動測定	周期、周波数、+パルス幅、-パルス幅、立ち上がり時間、立ち下がり時間、画面デューティ、+デューティ、-デューティ、Vavg、Vpp、VRMS、オーバーシュート、Vmax、Vmin、Vtop、周期 RMS、Vbase、Vamp、プリシュート、標準偏差、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積、遅延(A↑-B↑)、遅延(A↑-B↓)、遅延(A↓-B↑)、遅延(A↓-B↓)、位相(A↑-B↑)、位相(A↑-B↓)、位相(A↓-B↑)、位相(A↓-B↓)、FRR(A↑-B↑)、FRF(A↑-B↓)、FFR(A↓-B↑)、FFF(A↓-B↓)、 LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)
波形演算	+、-、×、÷、&&、\|\|、^、！、積分、微分、平方根、関数演算（Lg / Ln / Exp / Abs / Sine / Cosine / Tan）、FFT、FFT rms、ユーザー定義、デジタル・フィルタ（ローパス、ハイパス、バンドパス、バンドリジェクト）
周波数カウンタ	6桁周波数カウンタ；最大周波数：オシロスコープの最大アナログ帯域幅
電圧計	DC、AC+DCrms、ACrms に対応；分解能：4桁（ACV/DCV）
信号発生器（オプション）仕様
最高出力周波数	50 MHz 2チャンネル	サンプルレート		160 MSa/s
垂直分解能	14ビット	標準波形		正弦波、方形波、ランプ波、パルス、ノイズ
任意波形/ビルトイン波形周波数	1 μHz - 10 MHz	任意波形長		2～16Kポイント
ビルトイン波形	指数立ち上がり／立ち下がり、Sin(x)/x、ステップ波など計28種類の内蔵波形
振幅	2mVpp～10Vpp（ハイインピーダンス）、1mVpp～5Vpp（50Ω）
変調	AM、FM、PM、FSK、スイープ、バースト
ボード線図 (信号発生器が必要)
スタート / エンド周波数	10 Hz ~ 25 MHz
振幅	2mV ~ 6V
そのほか

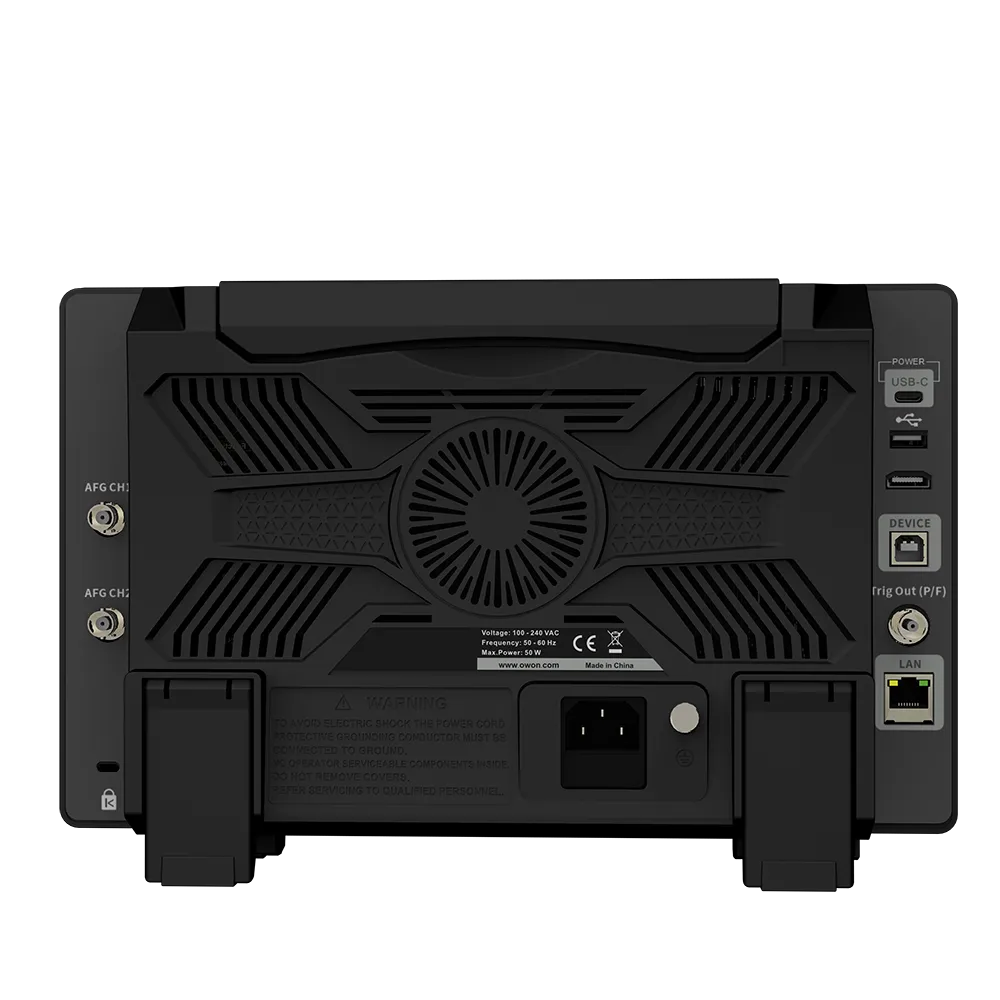

インターフェース	HDMI、USBデバイス ×1、USBホスト ×3、トリガ出力（P/F）、Type-C 給電*, LAN
ディスプレイ	10.1インチ（1024×600）LCD
電源	100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ
寸法（W × H × D）	325 × 209 × 111.5 mm
重量 (梱包箱なし)	≈3.2kg
