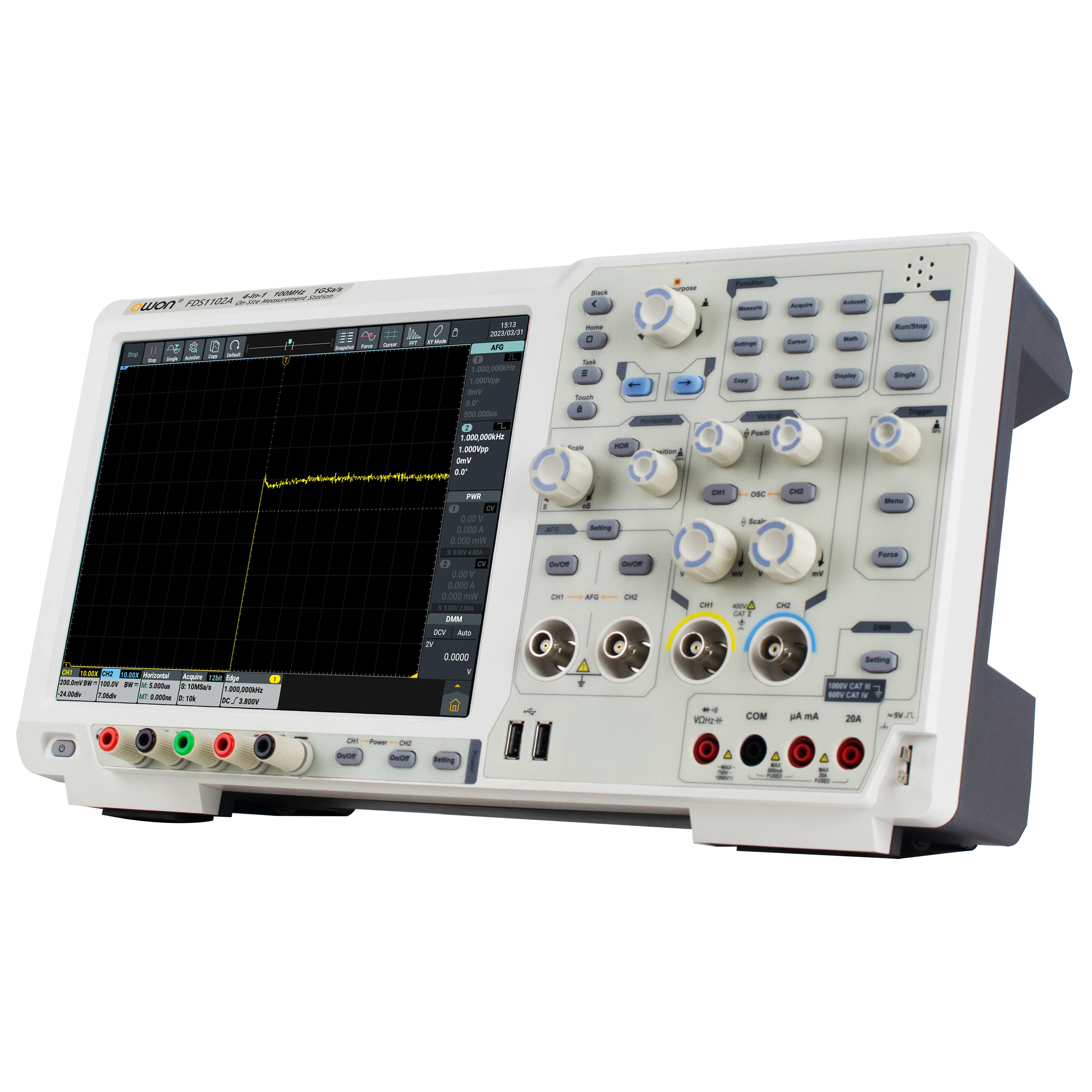

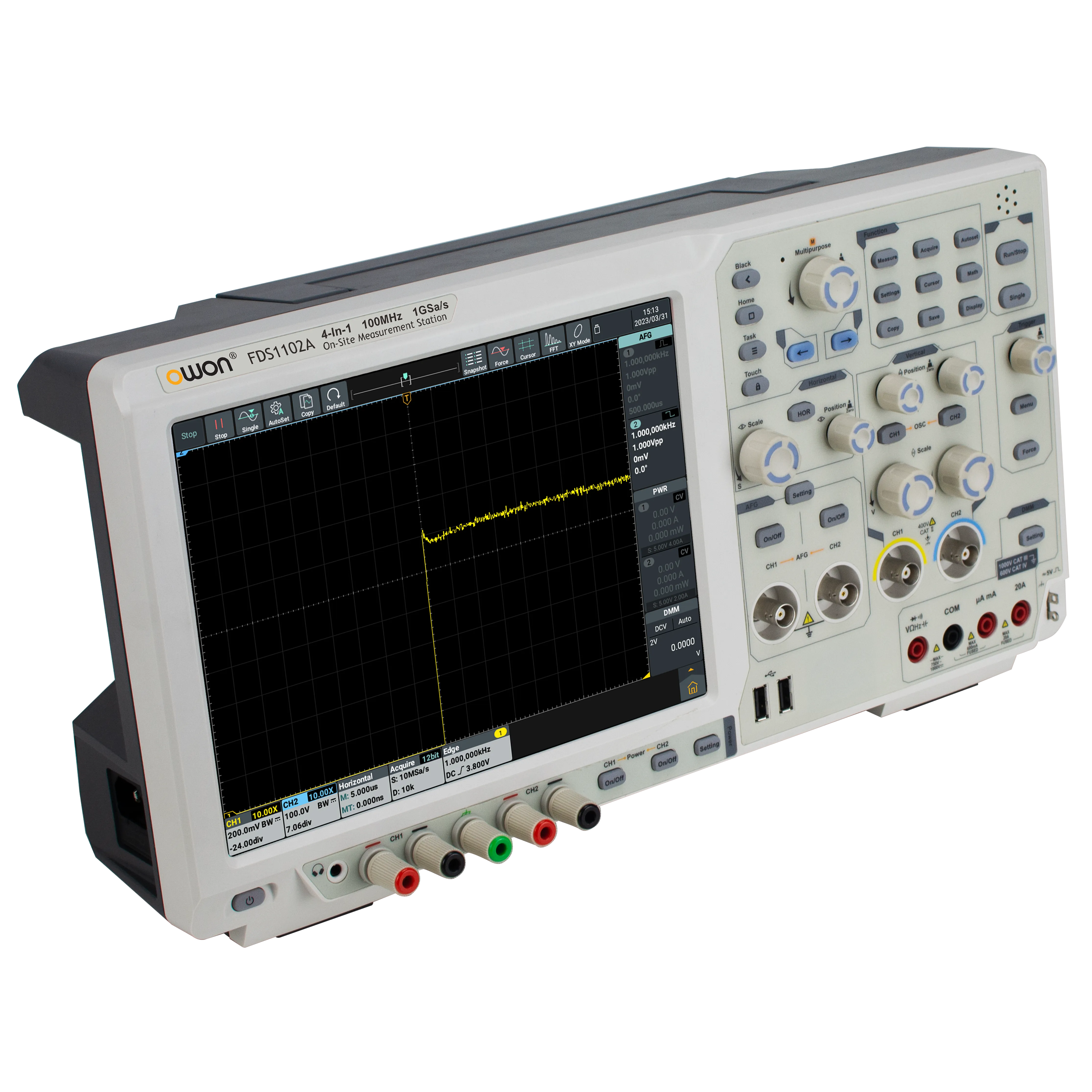

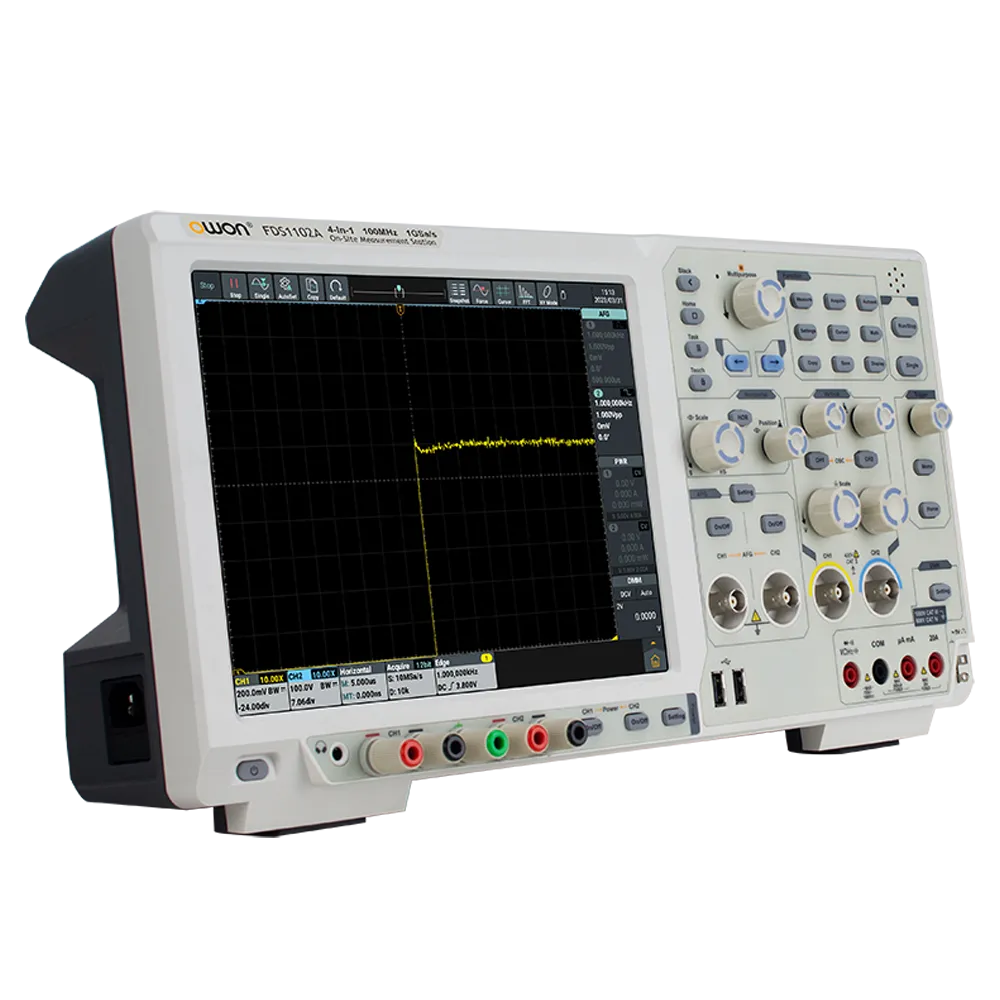

FDS1000シリーズマルチファンクション・オシロスコープ

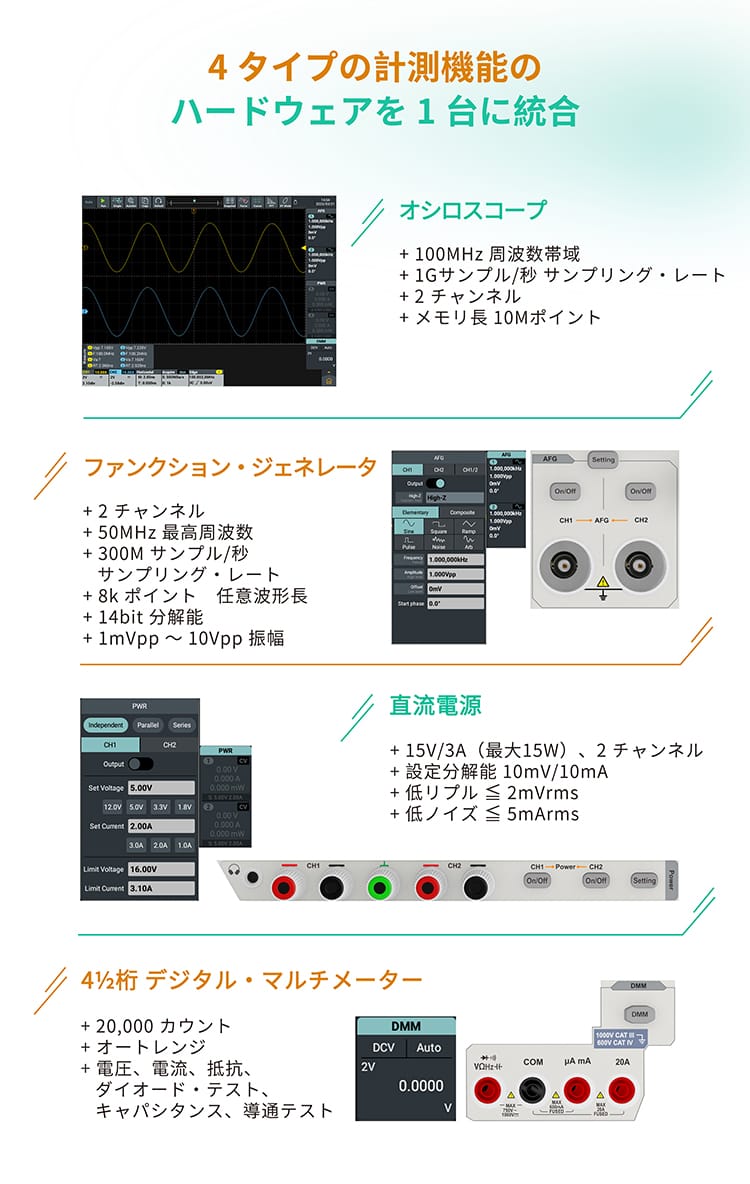

オシロスコープ+ファンクション・ジェネレータ+直流電源+DMM 4種の機能を１台に統合

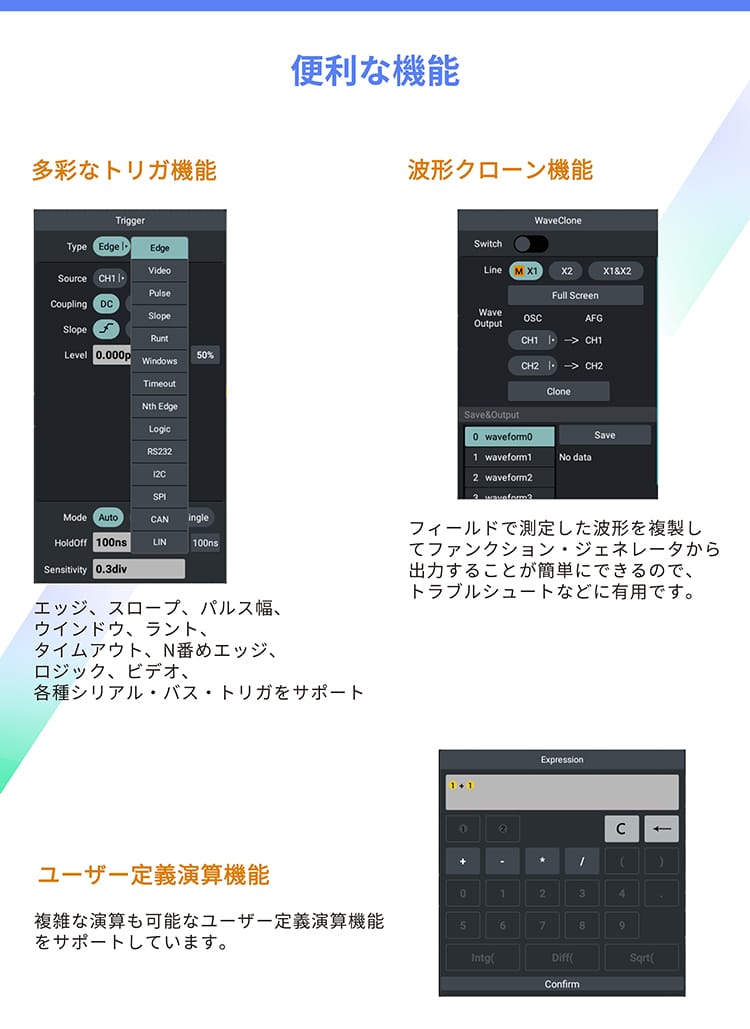

様々なトリガ・タイプ：エッジ、スロープ、パルス幅、ラント、ウインドウ、タイムアウト、N番めエッジ、ビデオ、ロジック、シリアル・バスなど

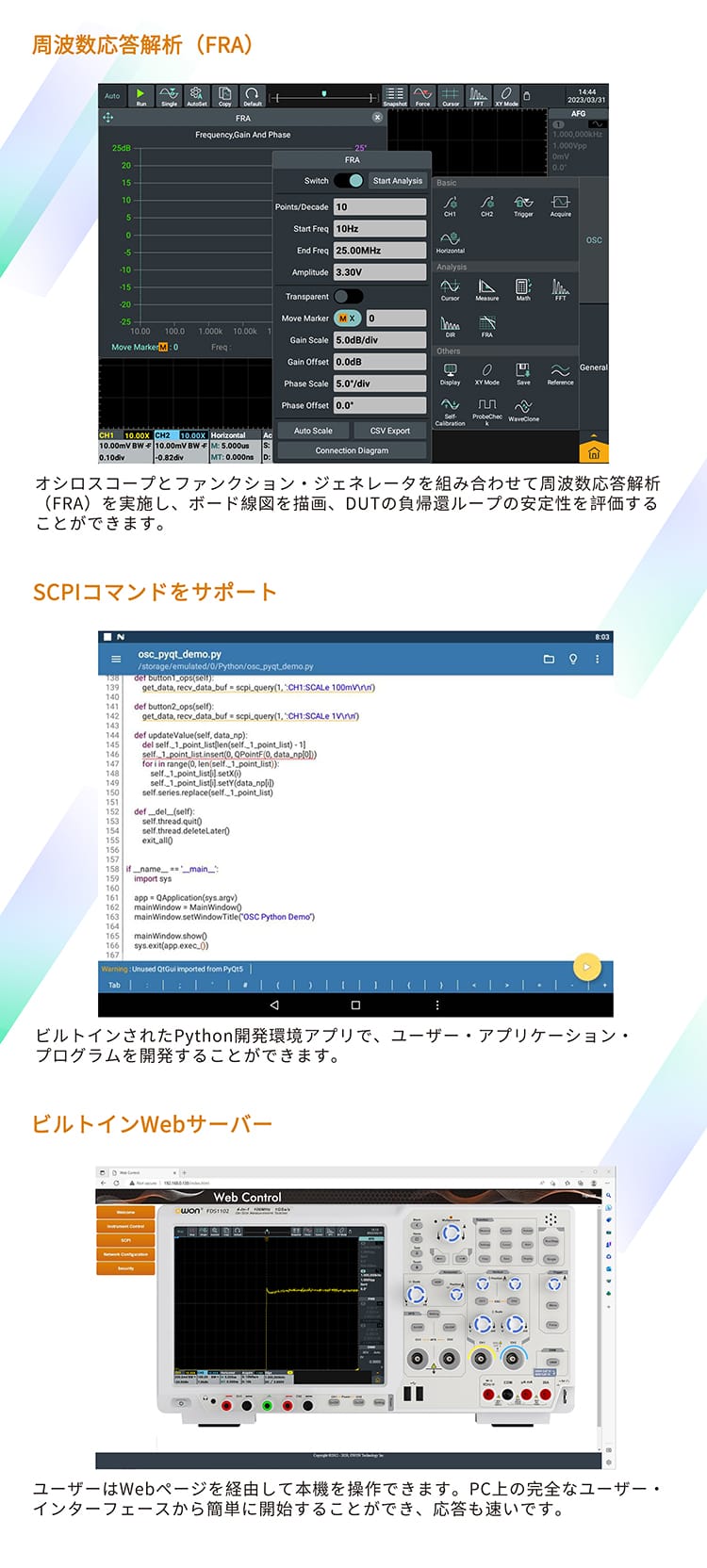

FRA（周波数応答解析）機能
アンドロイドを採用、新しい体験と可能性
外部HDMIディスプレイ、マウス、キーボードをサポート、編集操作を容易にします

特長

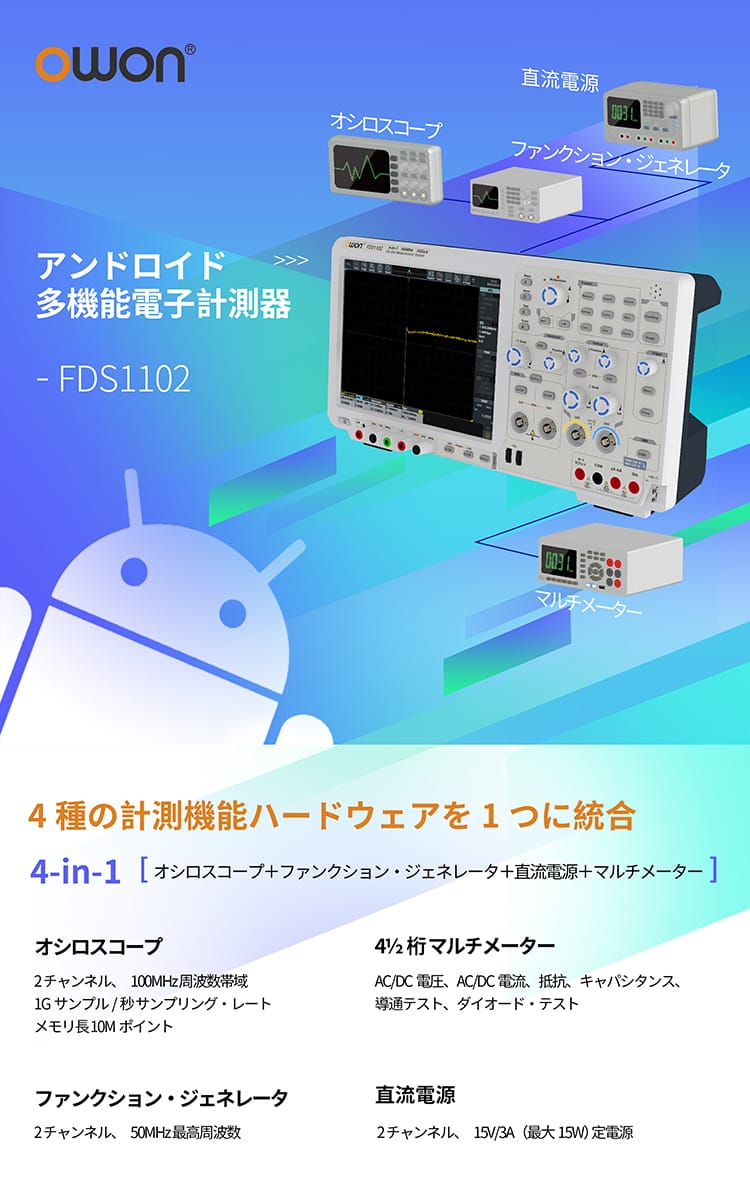

オシロスコープ+ファンクション・ジェネレータ+直流電源+DMM 4種の機能を１台に統合
様々なトリガ・タイプ：エッジ、スロープ、パルス幅、ラント、ウインドウ、タイムアウト、N番めエッジ、ビデオ、ロジック、シリアル・バスなど
FRA（周波数応答解析）機能

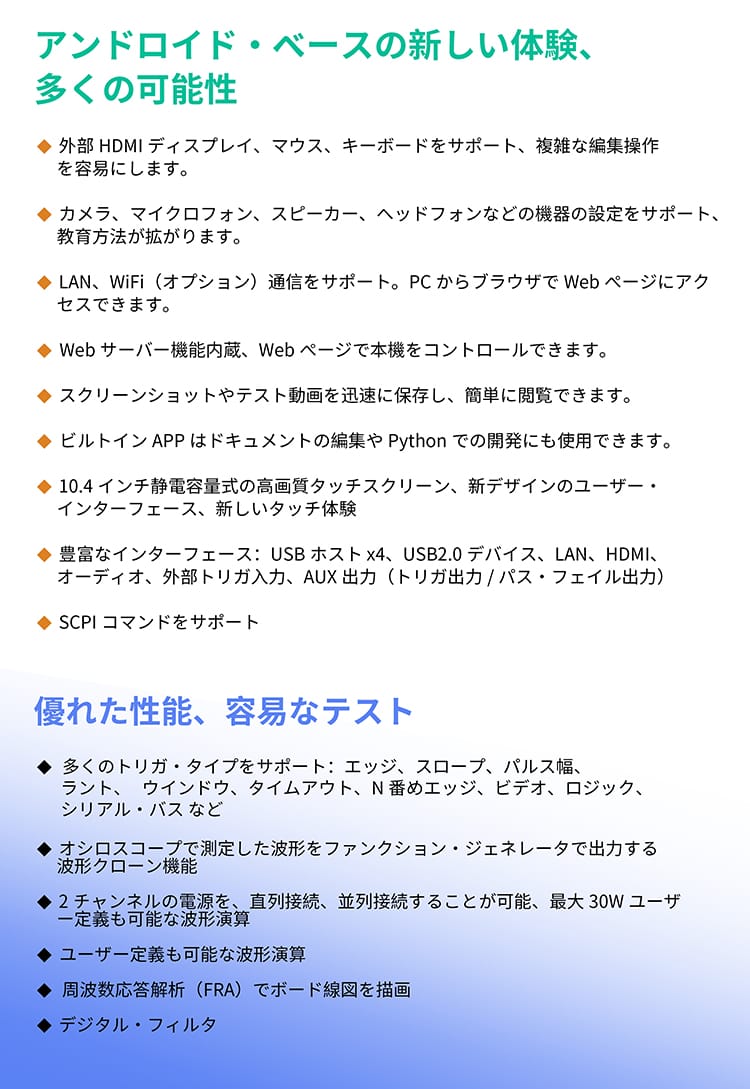

アンドロイドを採用、新しい体験と可能性
外部HDMIディスプレイ、マウス、キーボードをサポート、編集操作を容易にします

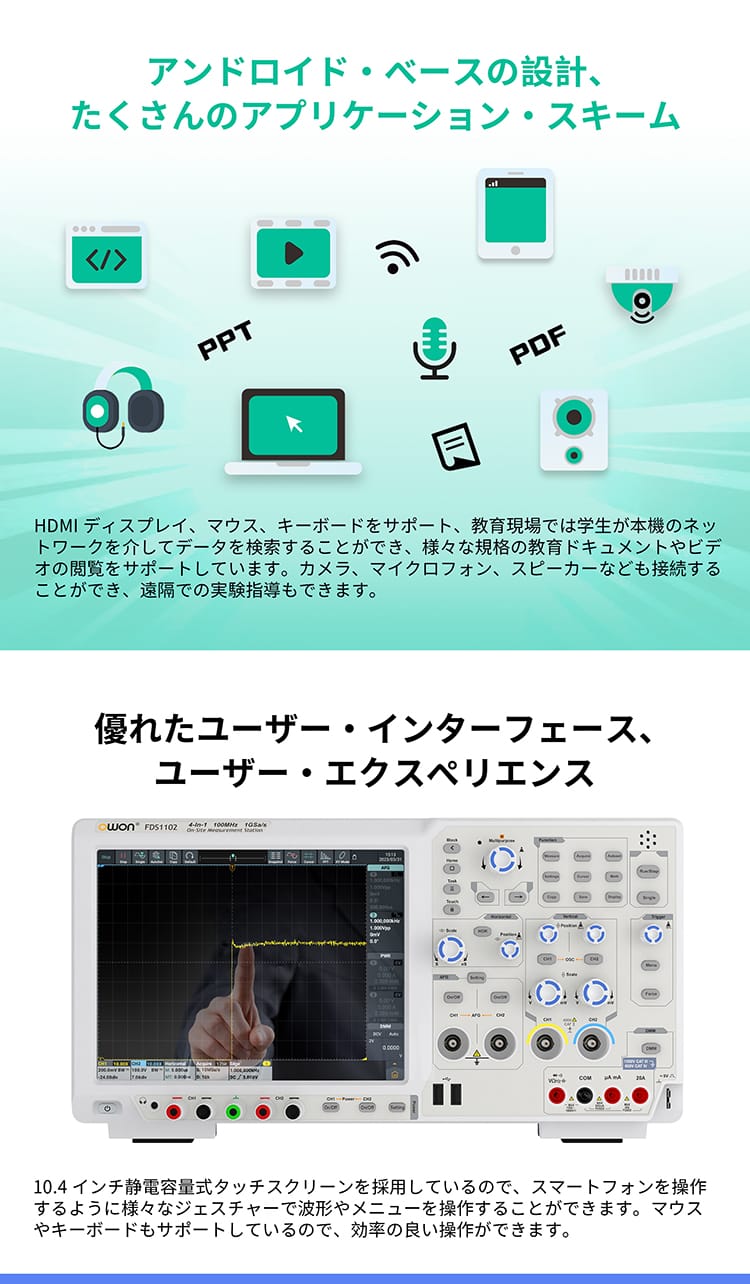

カメラ、マイクロフォン、スピーカー、ヘッドフォンをサポート、教育方法が拡がります

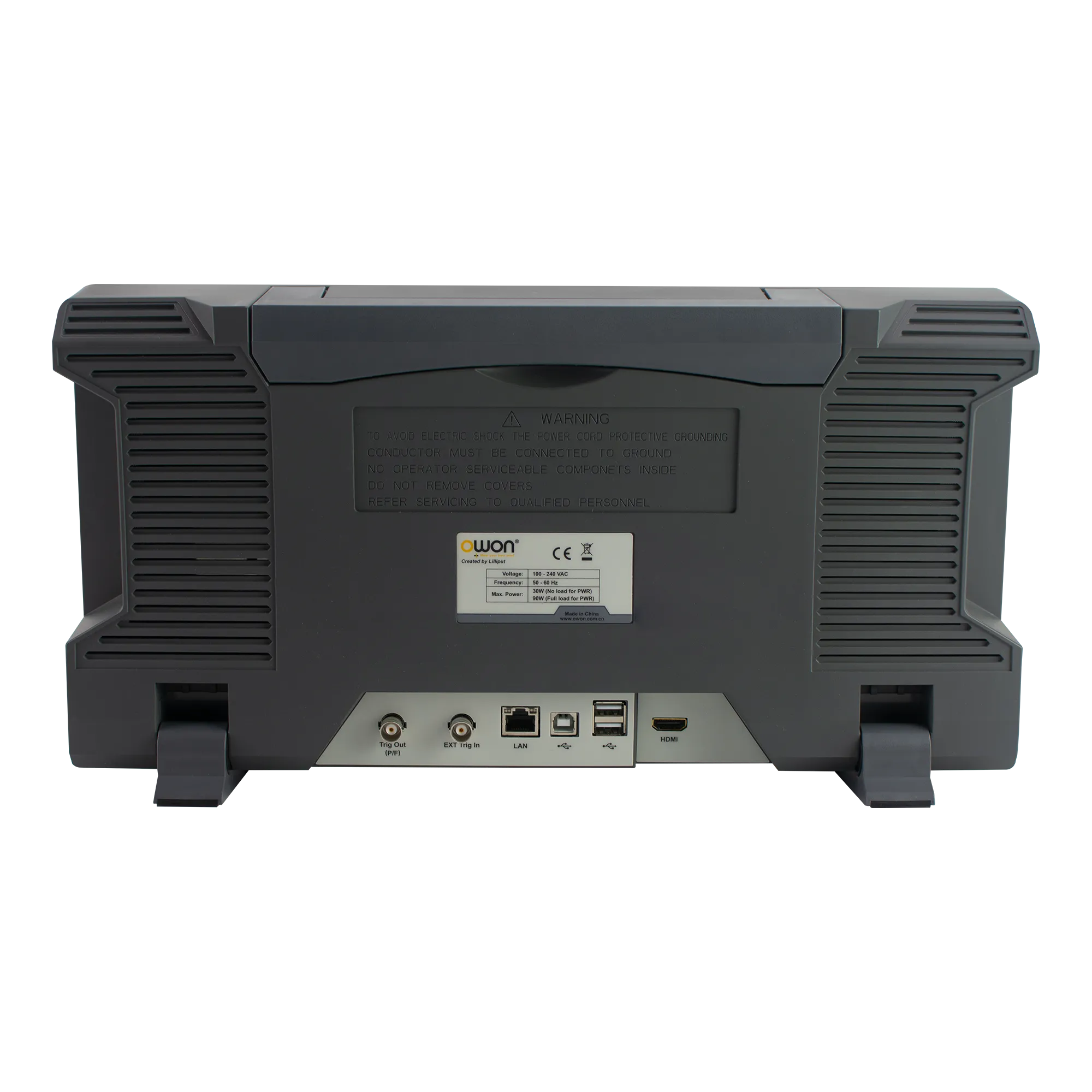

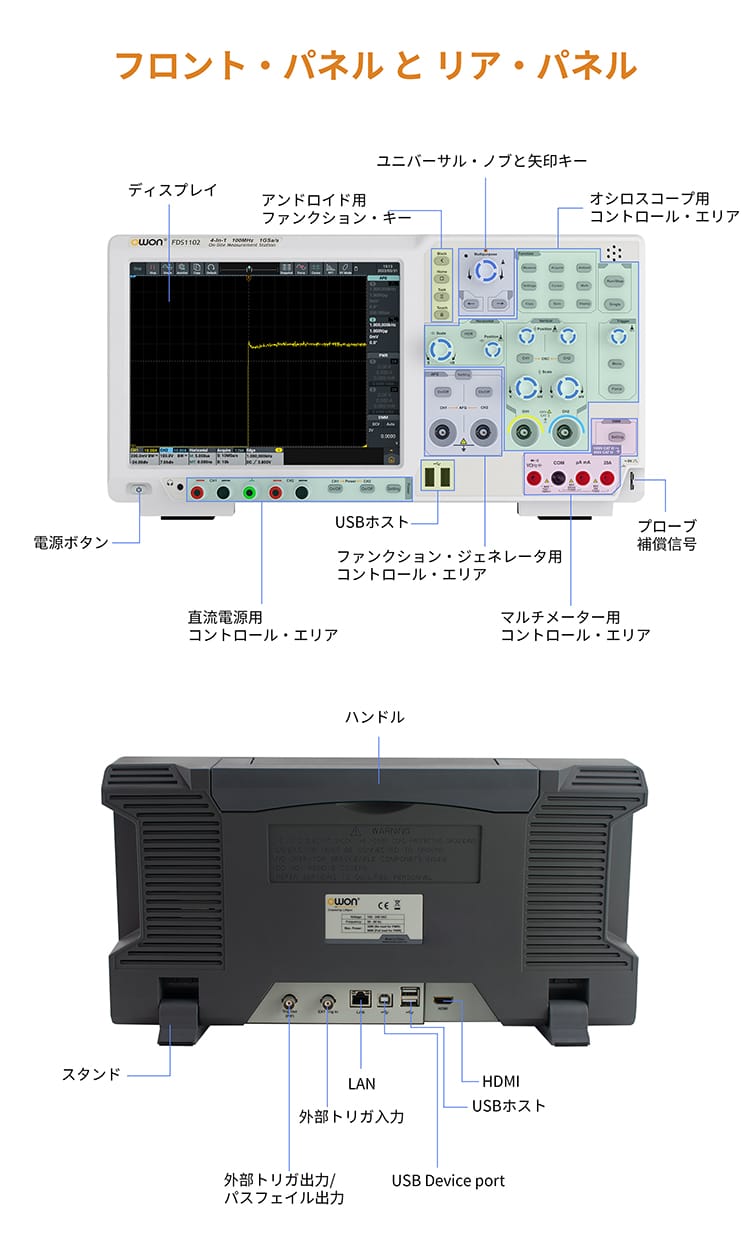

豊富なインターフェース: USBホストx4, USBデバイス, LAN, HDMI
10.4 インチ高画質タッチ・スクリーン

ラインナップ

モデル	周波数帯域	サンプルレート	チャンネル数	レコード長	税込価格（円）
FDS1102	100 MHz	1 GSa/s	2チャンネル	10M	¥326,700
標準機能：2チャンネルファンクション・ジェネレータ、2チャンネルプログラマブル直流電源、4½桁DMM

製品詳細

仕様

オシロスコープ仕様

モデル		FDS1102
周波数帯域		100 MHz
サンプル・レート		1 GSa/s
垂直軸分解能		8ビット
チャンネル数		2
入力インピーダンス		1MΩ ±2%（15pF ±5pF 並列）
入力カップリング		DC, AC, and GND
レコード長		10M
水平軸スケール（s/div）		2ns/div～1000s/div、1-2-5ステップ
最大入力電圧		1MΩ ≤ 300Vrms;
垂直軸スケール		1mV/div～10V/div（入力端）
カーソル測定		カーソル間の △V、△T、△V と △T、オート・カーソル
自動測定		周期、周波数、+パルス幅、-パルス幅、立ち上がり時間、立ち下がり時間、画面デューティ、+デューティ、-デューティ、ピーク・ツー・ピーク、RMS、オーバーシュート、最大値、最小値、トップ、周期 RMS、ベース、振幅、プリシュート、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積、遅延 A→B↑、遅延 A→B↓、位相、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
波形演算		＋、－、×、÷、FFT、ユーザー定義関数、デジタル・フィルタ
波形保存		128MB、100波形
リサージュ図	周波数帯域	全帯域
リサージュ図	位相差	±3°
トリガ・タイプ		エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、I²C, SPI, RS232, LIN, CAN
ビデオ規格（トリガ）		NTSC、PAL、SECAM 方式
トリガ・モード		オート、ノーマル、シングル
インターフェース		HDMI；USBデバイス ×1、USBホスト ×4；トリガ出力（P/F）；LAN；イヤホン端子
周波数カウンタ		使用可能
WIFI（オプション）		使用可能
ディスプレイ		10.4インチ（1024×768）タッチLCD

電源仕様

チャンネル		CH1/CH2
定格出力（0℃-40℃）	電圧	0-15V
	電流	0-3A
	最大電力	15W
測定分解能	電圧	10mV
測定分解能	電流	10mA

マルチメーター仕様

分解能	4½ digits	周波数応答	(40 - 1000) Hz
オート・レンジ	√	真の実効値	√
測定アイテム	電圧、電流、キャパシタンス、抵抗、周波数、デューティ比、導通テスト、ダイオード・テスト
