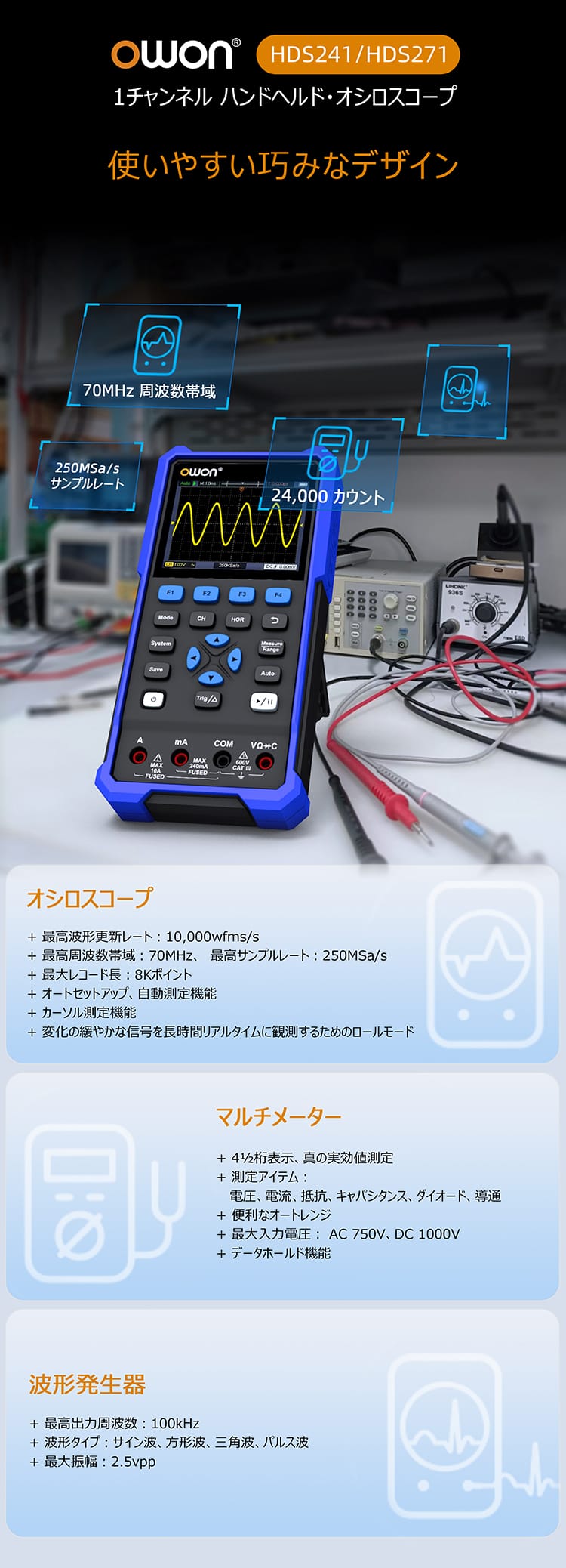

特長
- オシロスコープ + マルチメーター + 波形発生器
- オシロスコープ： 最高周波数帯域 70 MHz、最高サンプルレート 250 MSa/s
- マルチメーター： 24000カウント、電圧、電流、抵抗、キャパシタン、スダイオード、導通テストをサポート
- 波形発生器： 最高出力周波数 100 kHz、サイン、方形波、三角波、パルス出力をサポート

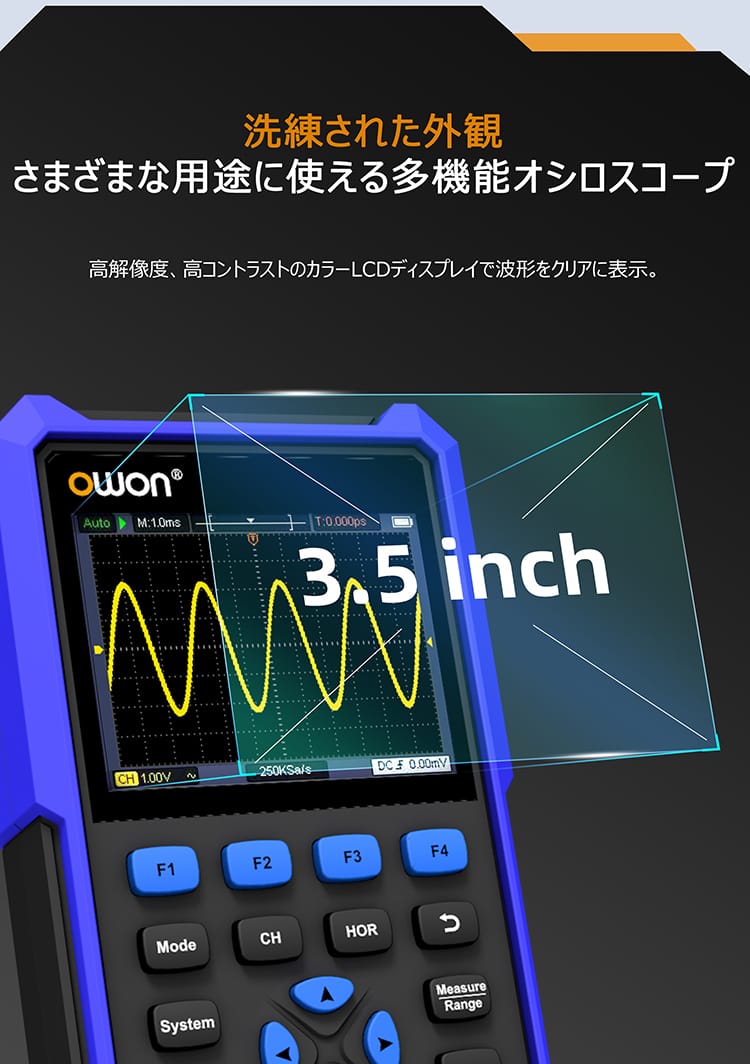

- 屋外でも見やすい3.5インチ高コントラストLCDディプレイ

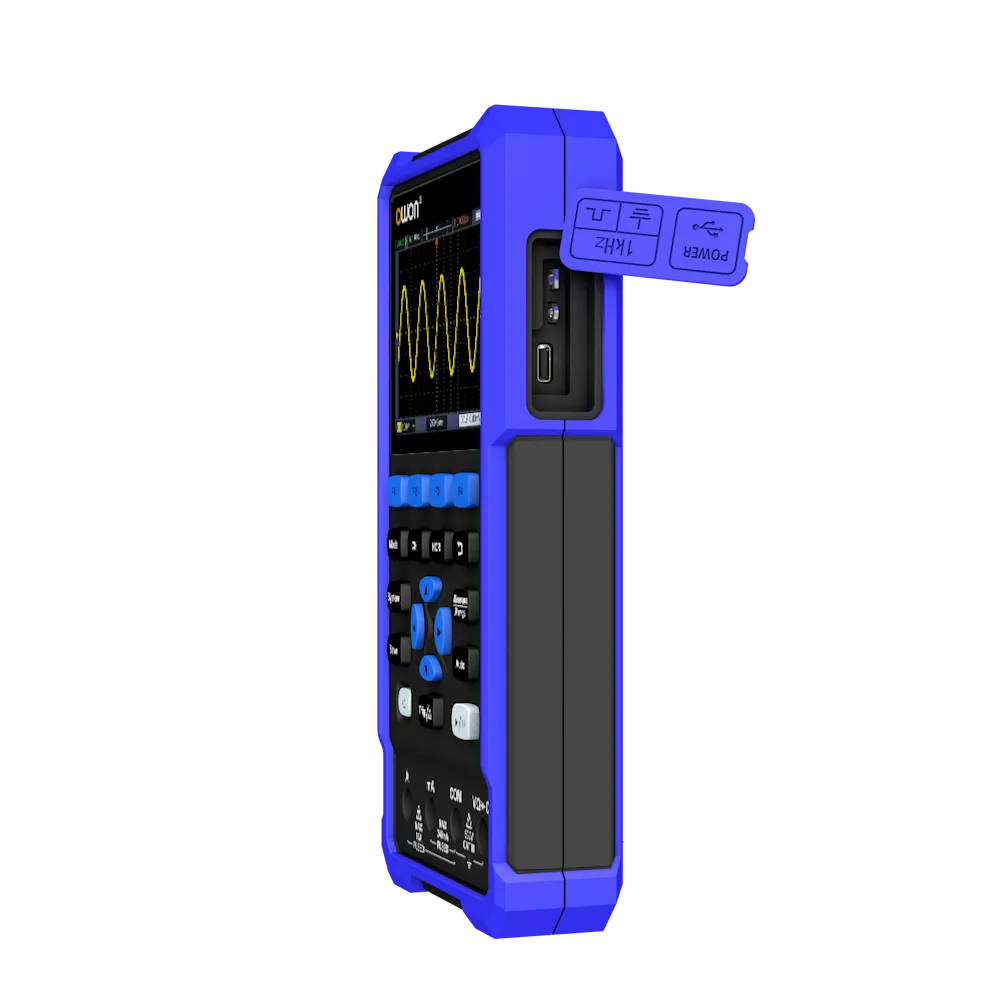

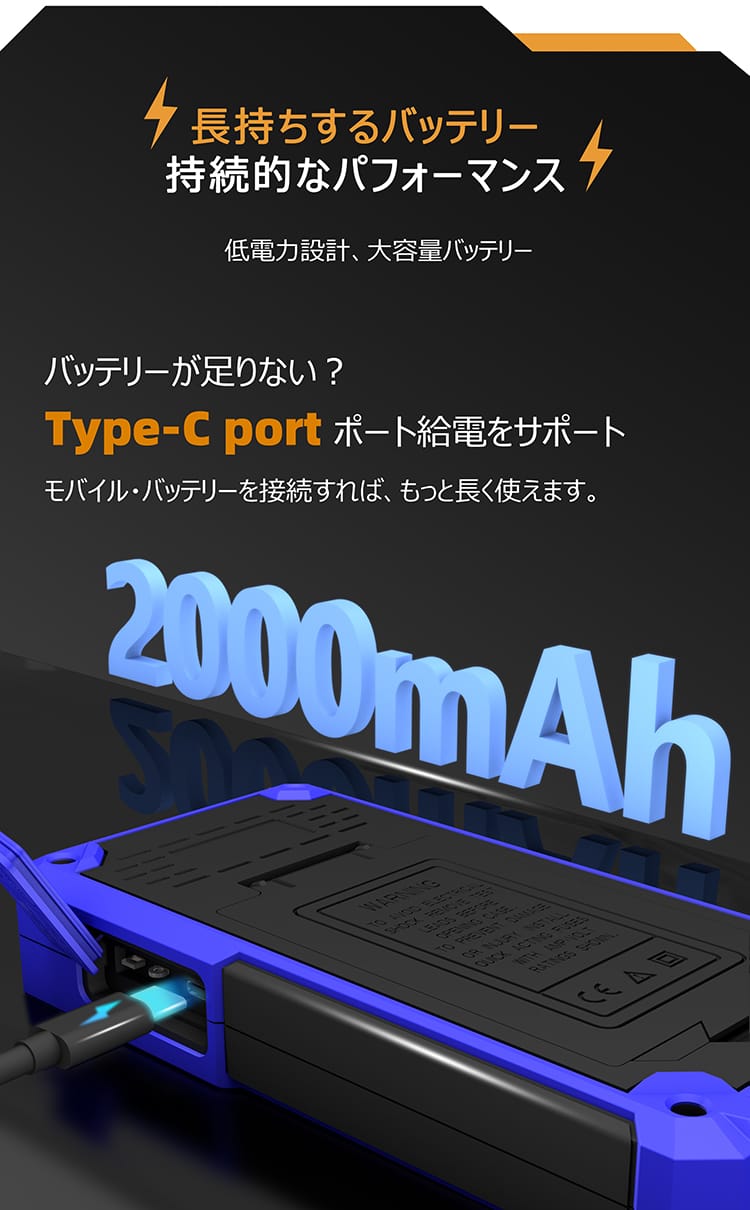

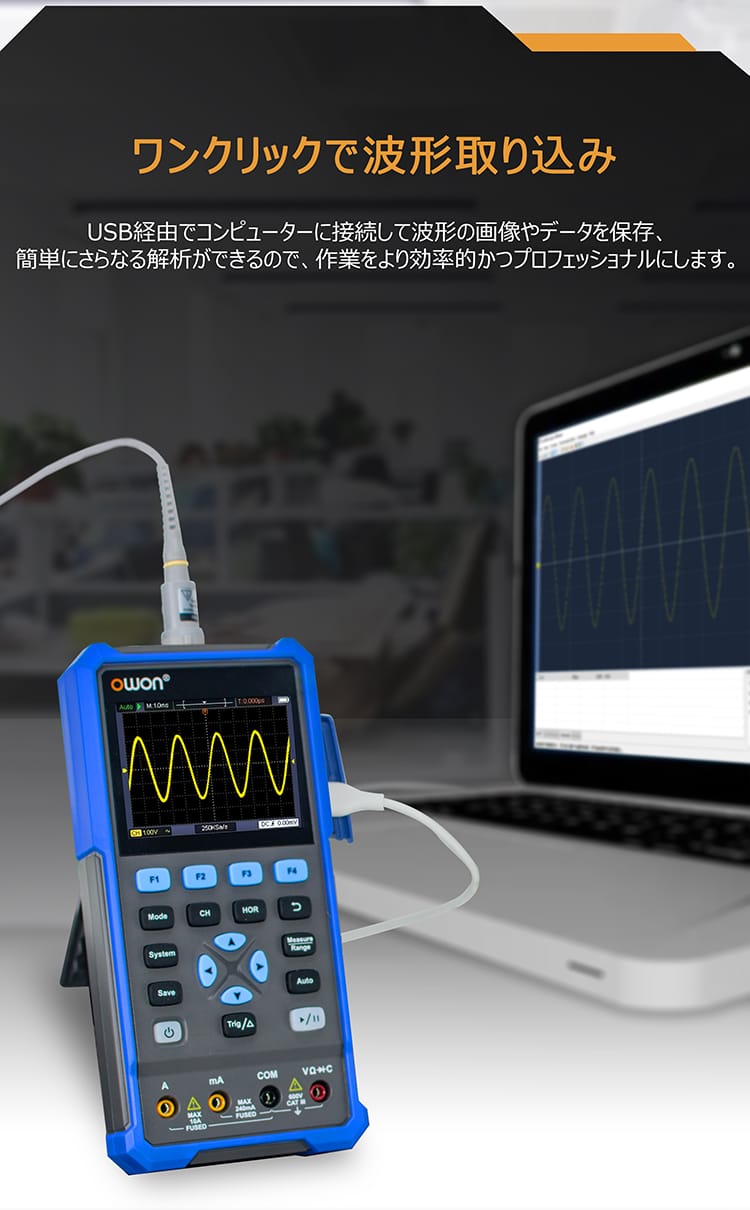

- 給電と通信が可能なUSB Type-C インターフェース
- SCPIコマンドをサポート
ラインナップ
| モデル | 周波数帯域 | サンプルレート | チャンネル数 | マルチメーター | 税込価格（円） |
|---|---|---|---|---|---|
| HDS241 | 40 MHz | 250 MSa/s | 1 | 24000カウント | ¥18,700 |
| HDS271 | 70 MHz | 250 MSa/s | 1 | 24000カウント | ¥20,900 |

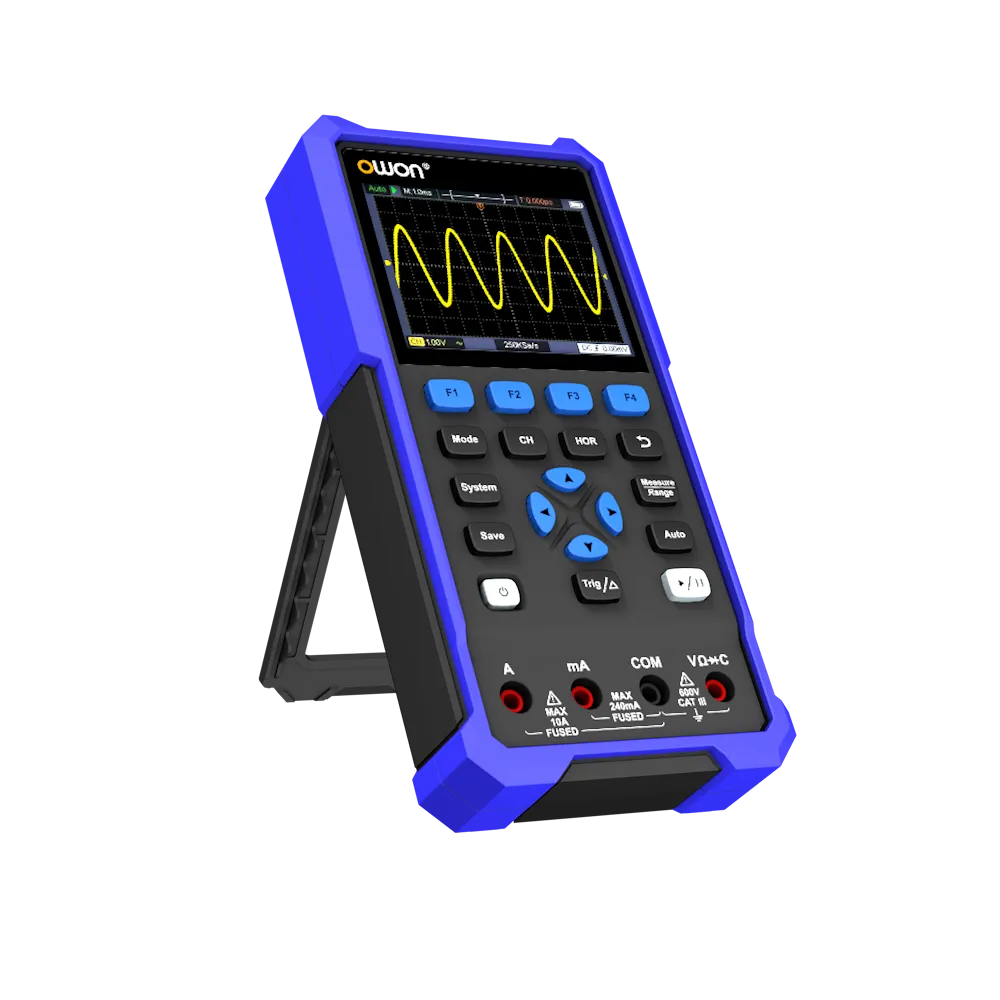

製品詳細
仕様
オシロスコープ 仕様
|
モデル |
HDS241 |
HDS271 |
|---|---|---|
|
周波数帯域 |
40 MHz |
70 MHz |
|
チャンネル数 |
1 | |
|
最高サンプルレート |
250 MSa/s | |
|
サンプル・モード |
サンプル、ピーク検出 | |
|
レコード長 |
4K or 8K | |
|
ディスプレイ |
3.5インチLCD | |
|
波形更新レート |
10,000wfms/s | |
|
入力カップリング |
DC, AC, GND | |
|
プローブ減衰比 |
1X、10X、100X、1000X、10000X | |
|

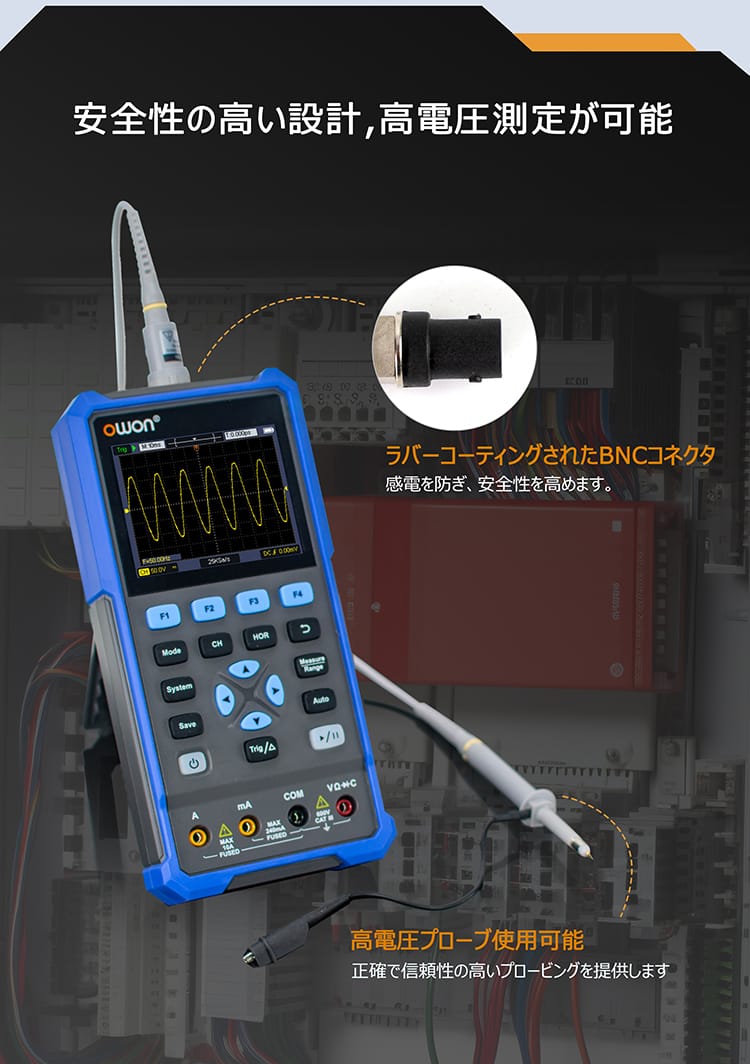

最大入力電圧 |
400V (DC+AC, PK-PK) | |
|
水平軸スケール範囲 (s/div) |
5ns/div～1000s/div、1-2-5ステップ | |
|
垂直軸スケール範囲 (V/div) |
10mV/div~10V/div | |
|
トリガ・タイプ |
エッジ | |
|

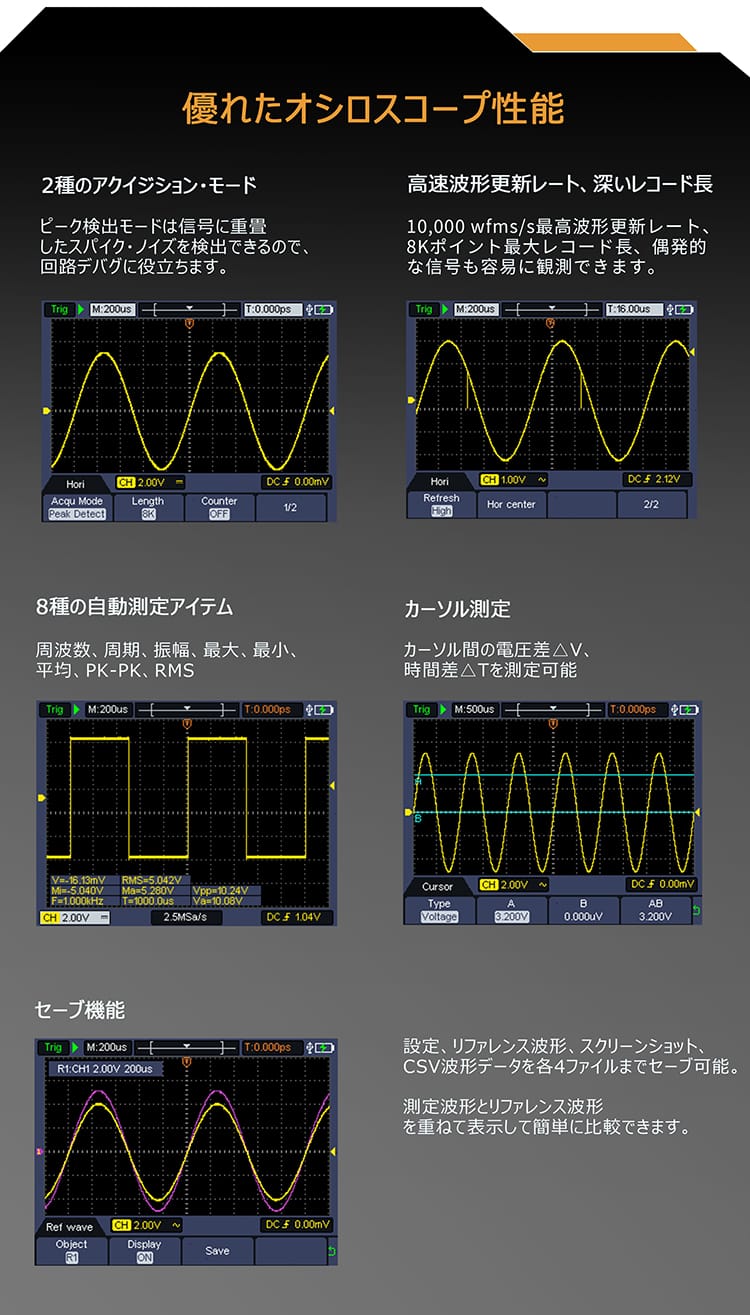

自動測定 |
周期、周波数、平均値、ピーク・ツー・ピーク、最大値、最小値、振幅、RMS | |
|
カーソル測定 |
ΔV, ΔT | |
|
インターフェース |
USB Type-C | |
マルチメーター 仕様
|
最大カウント |
24000カウント | ||
|---|---|---|---|
|
測定アイテム |
電圧、電流、抵抗、静電容量、導通、ダイオード | ||
|
最大入力電圧 |
AC:750V DC:1000V | ||
|
最大入力電流 |
AC:10A DC:10A | ||
|
ダイオード・テスト |
0-2V |
導通テスト |
<50Ω |
|
オート・レンジ |
√ |
真の実効値 |
√ |
波形発生器 仕様
|
出力周波数 |
正弦波、方形波、ランプ波 |
10 Hz～100 kHz、1-2-5ステップ |
|---|---|---|
|
パルス |
10 Hz～10 kHz、1-2-5ステップ | |
|
振幅 |
1Vpp または 2.5Vpp の2値のみ | |
アクセサリー
付属品は実際の出荷内容に準じます。
クイックガイド
プローブ調整ツール
テストリード
プローブ

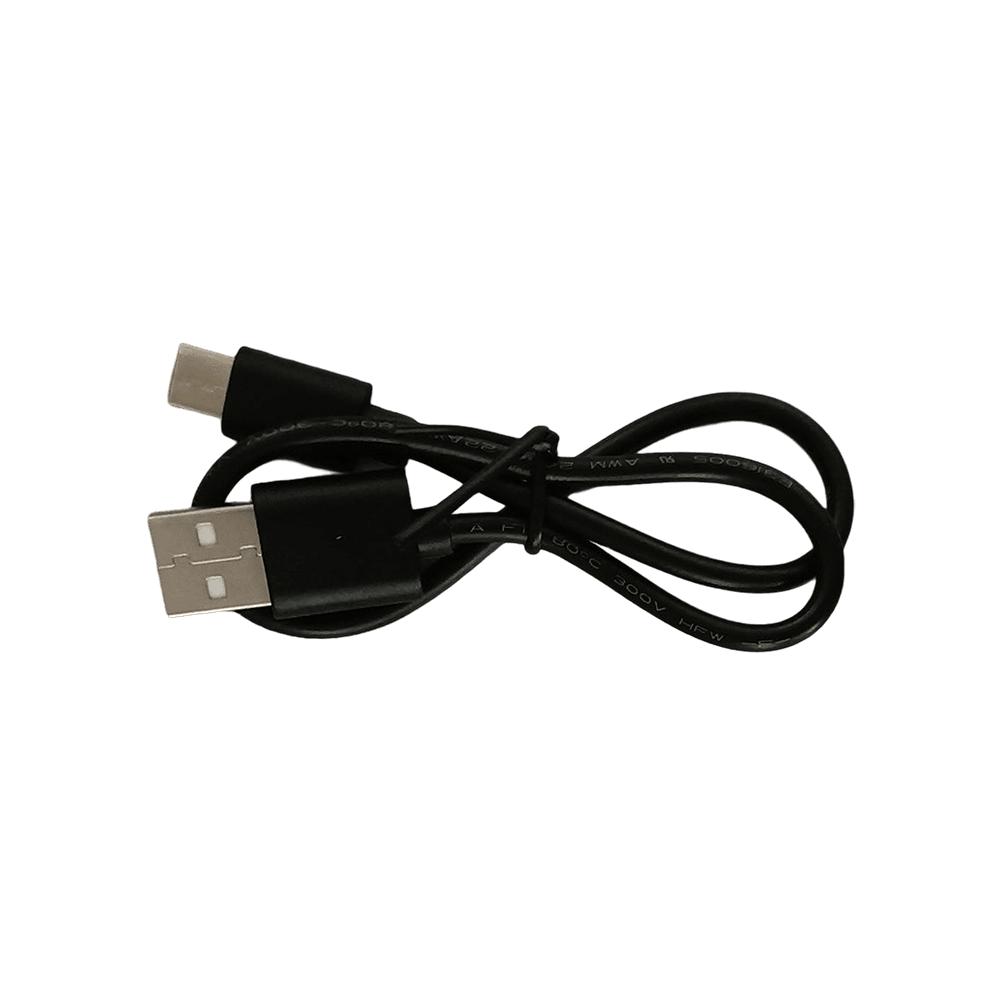

USBケーブル（Type-C）
ダウンロード
HDS200 1CH へのお問い合わせ
価格・納期・機種選定のご相談、資料請求はこちらから。
