特長

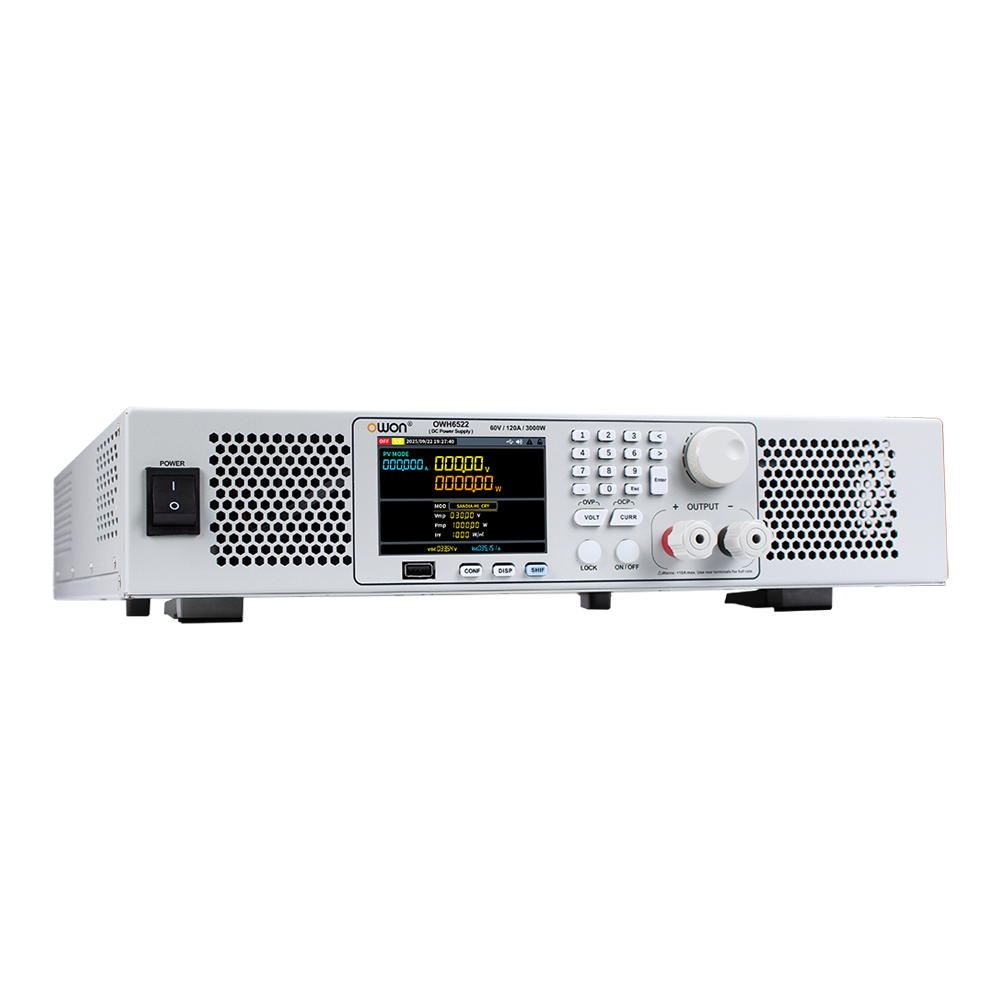

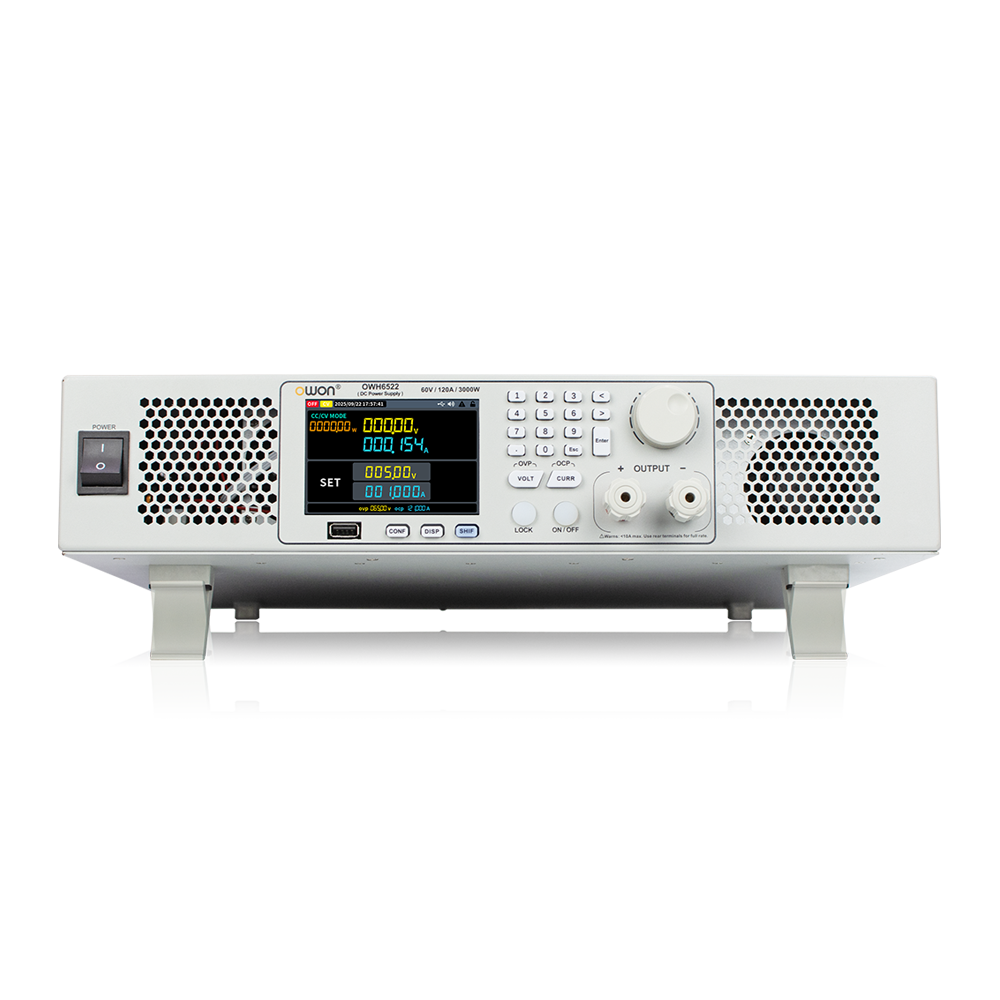

- 2U サイズで標準19インチ・ラックに実装可能

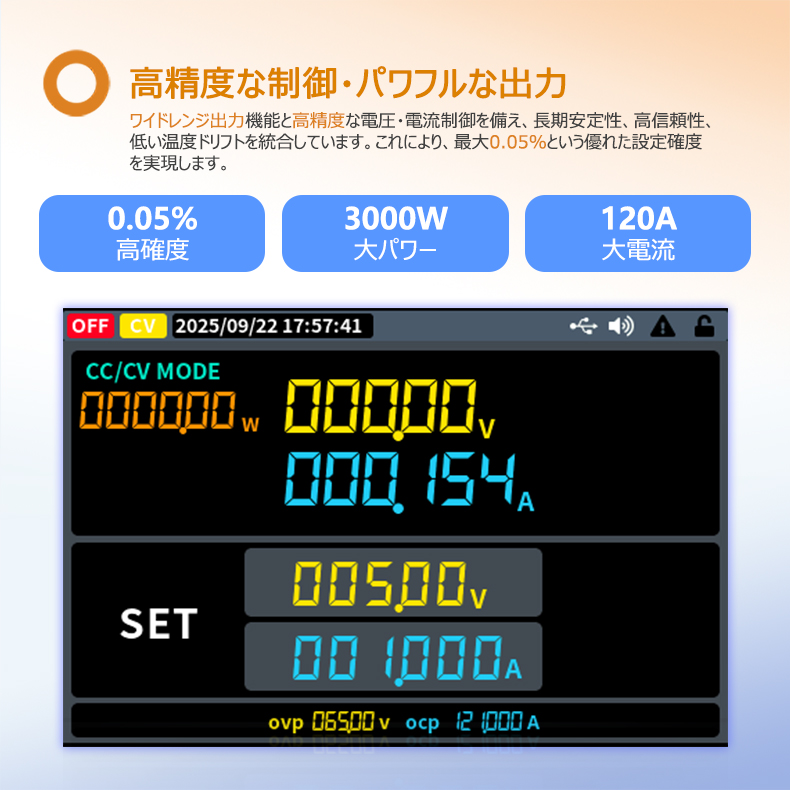

- 3000W のワイドレンジ出力（60V/120A）、確度 最高 0.05%
- 設定・リードバック分解能 10mV/1mA
- CV/CC 優先モードを選択でき、さまざまな負荷特性に対応

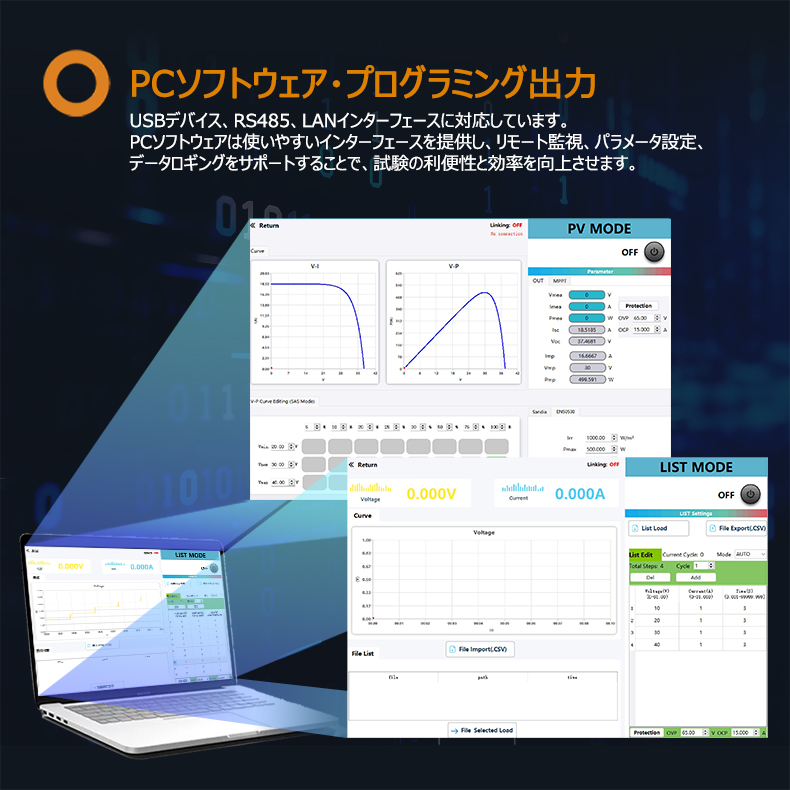

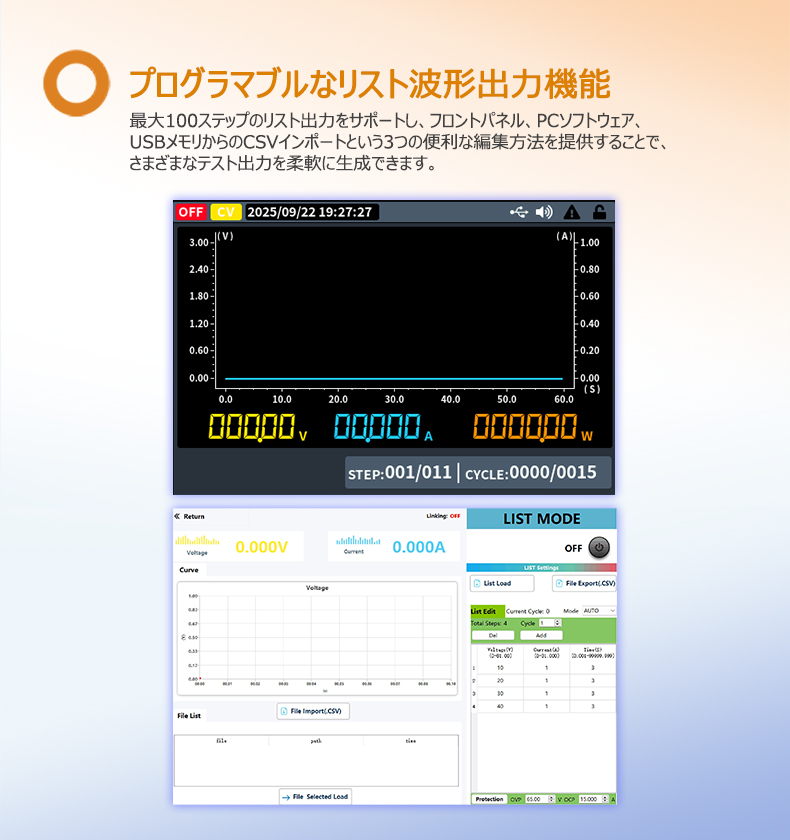

- 最大100ステップの LIST シーケンス・プログラミングと PC 制御に対応

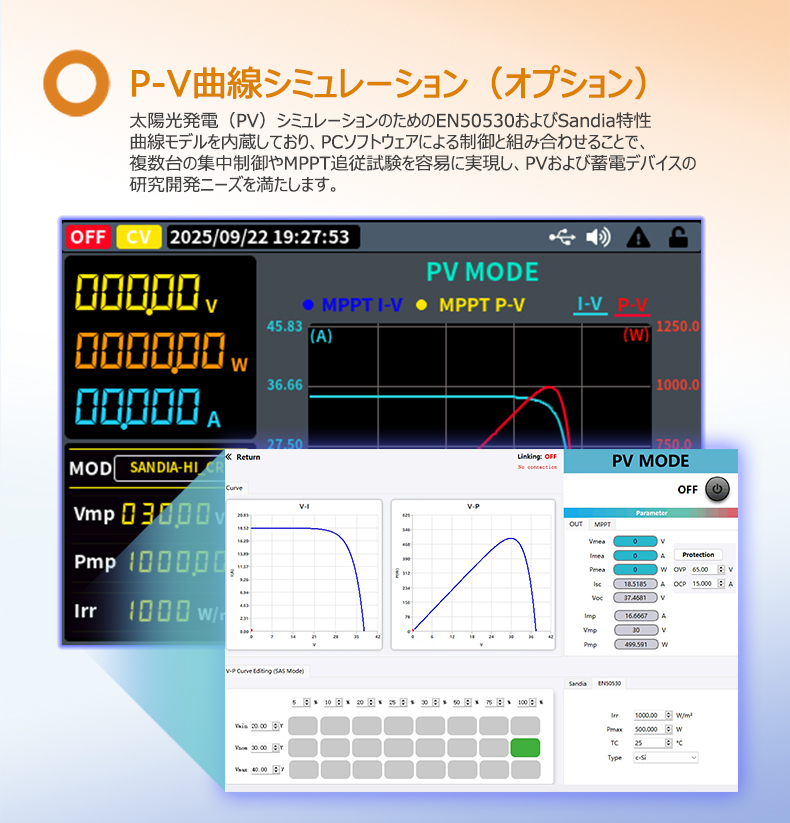

- P-V 曲線シミュレーションを内蔵し、太陽電池パネルの I-V 特性を正確に模擬

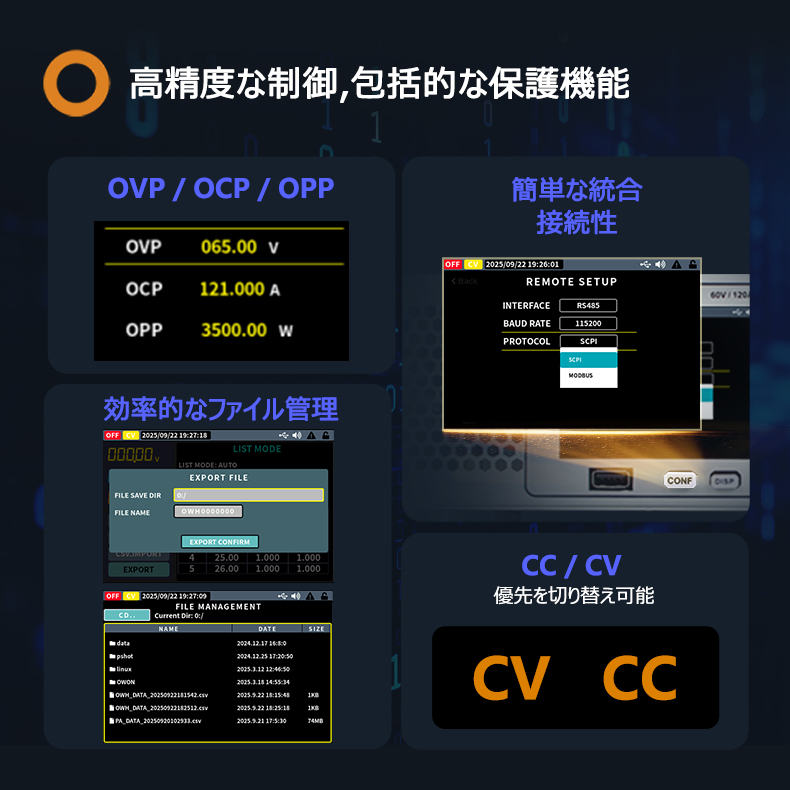

- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

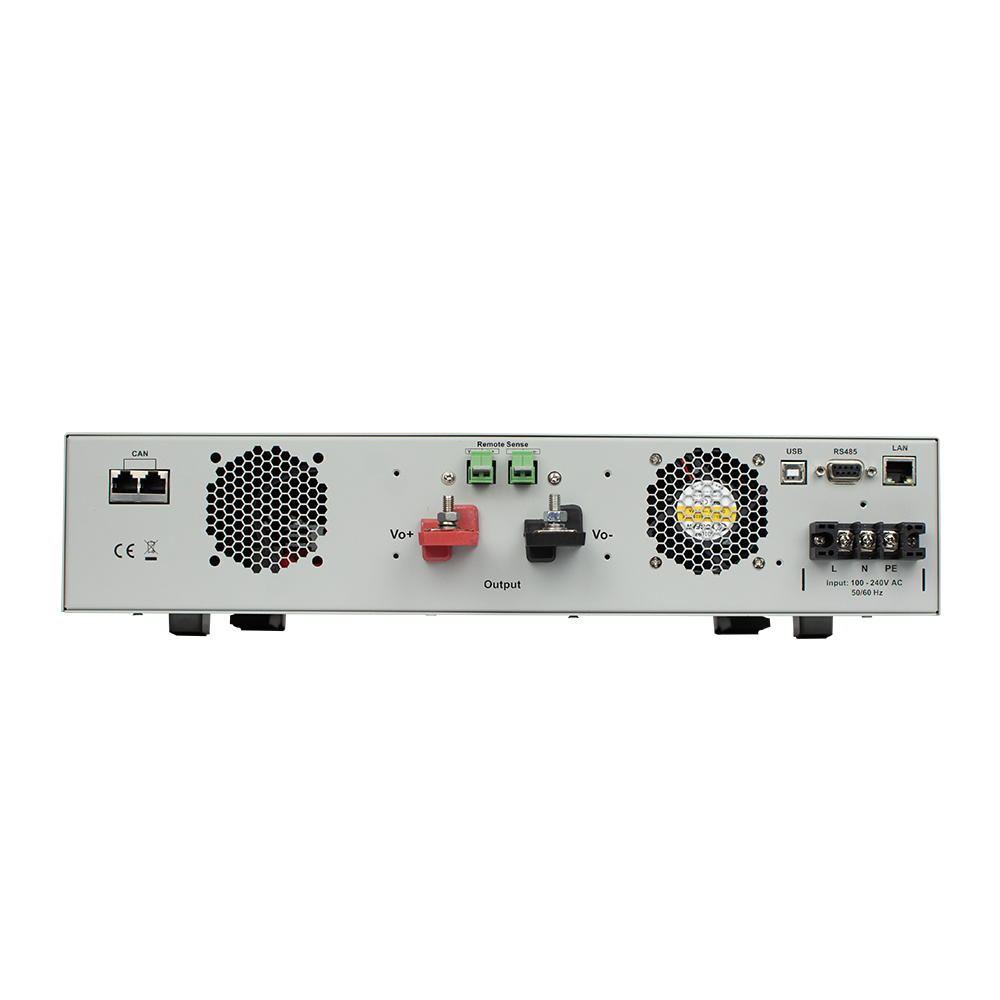

- USB CDC、RS485、Ethernet インターフェースを標準装備、SCPI 対応

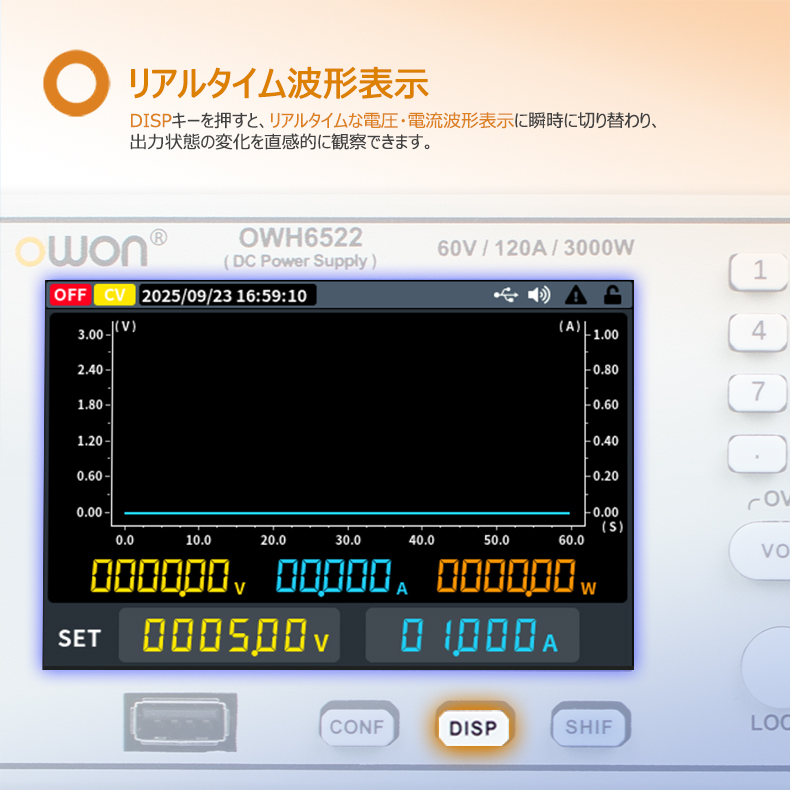

- 3.9インチ TFT カラー・ディスプレイで、変化する波形と試験パラメータをリアルタイムに表示
ラインナップ
| モデル | 製品名 | 税込価格（円） |
|---|---|---|

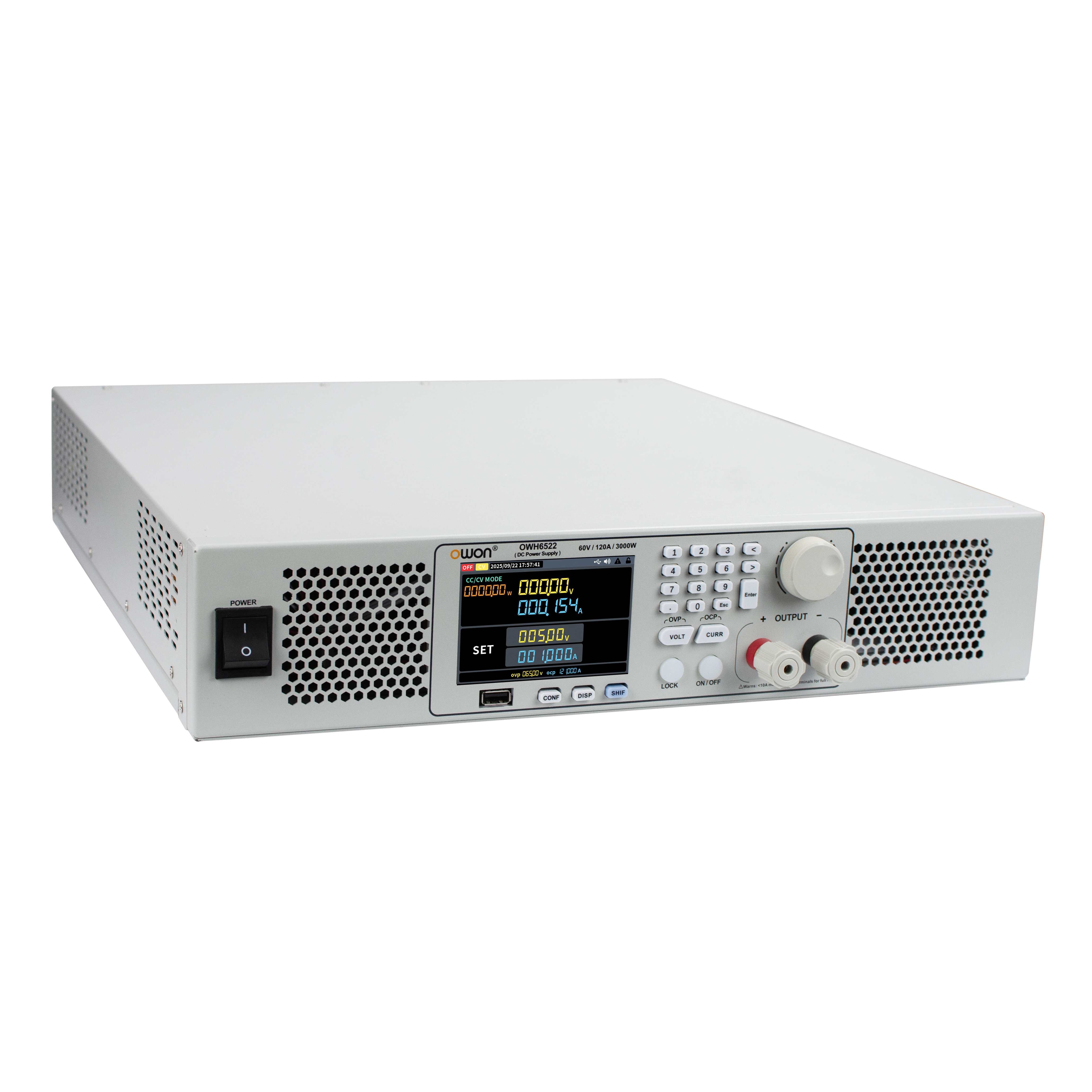

| OWH6522 | OWH6522 プログラマブル直流電源 1ch、60V/120A、3000W | ¥407,000 |
製品詳細
仕様
| ディスプレイ | 3.9インチ TFT LCD |
|---|---|
| インターフェース | USB，LAN，RS485 |
| 動作温度 | 0-40℃ |
| チャンネル | 1 |
| リードバック分解能 | 10mV/1mA |
| 設定確度 | |
| 電圧 | ≤0.05% ± 30mV |
| 電流 | ≤0.1% ± 120mA |
| 設定分解能 | 10mV/1mA |
| ライン・レギュレーション | |
| CV | ≤30mV |
| CC | ≤60mA |
| 出力温度係数 （0℃-40℃） | |
| 電圧 | 100ppm/℃ |
| 電流 | 200ppm/℃ |
| リードバック温度係数 | |
| 電圧 | 100ppm/℃ |
| 電流 | 200ppm/℃ |
| 入力電源 | 100V-240Vac *1；45Hz-65Hz |
| 定格出力 （0℃-40℃） | |
| 電圧 | 0 - 60V |
| 電流 | 0 - 120A |
| リードバック確度 | |
| 電圧 | ≤0.05% ± 30mV |
| 電流 | ≤0.1% ± 120mA |
| 重量 (kg) | 約13kg |
| リップル・ノイズ | |
| 電圧 | ≤80mVp-p |
| 電流 | ≤120mArms |
| 出力電力 | 3000W |
| 寸法（W×H×D mm） | 428mm * 88.0mm * 446mm |
| 過渡応答（定格負荷の10%～90%） | ≤5.0ms |
| ロード・レギュレーション | |
| CV | ≤30mV*2 |
| CC | ≤60mA*2 |
*1：入力電圧が低い場合は出力電力が低減されます。最大入力電流 ≤ 16A。
*2：この項目の検出点はリモートセンシング端子です。
アクセサリー
付属品 | 写真 |
|---|---|
ユーザーマニュアル |  |

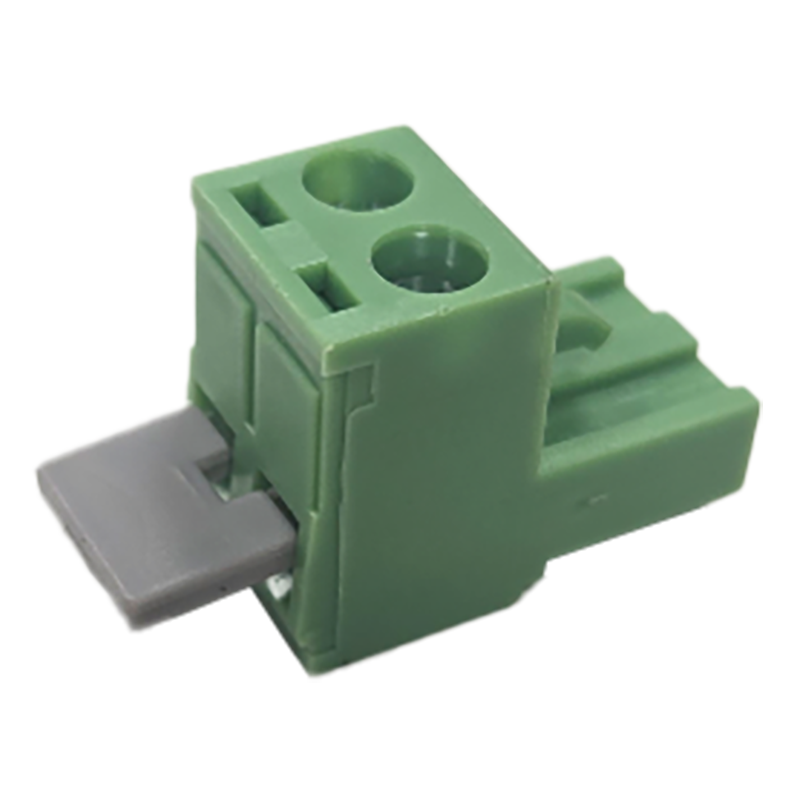

着脱式端子台 |  |

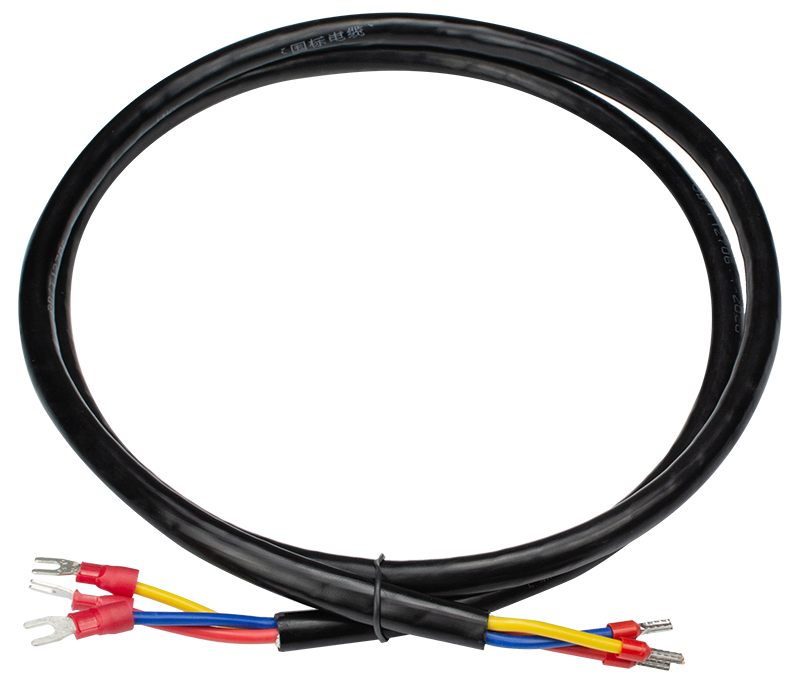

電源コード |  |

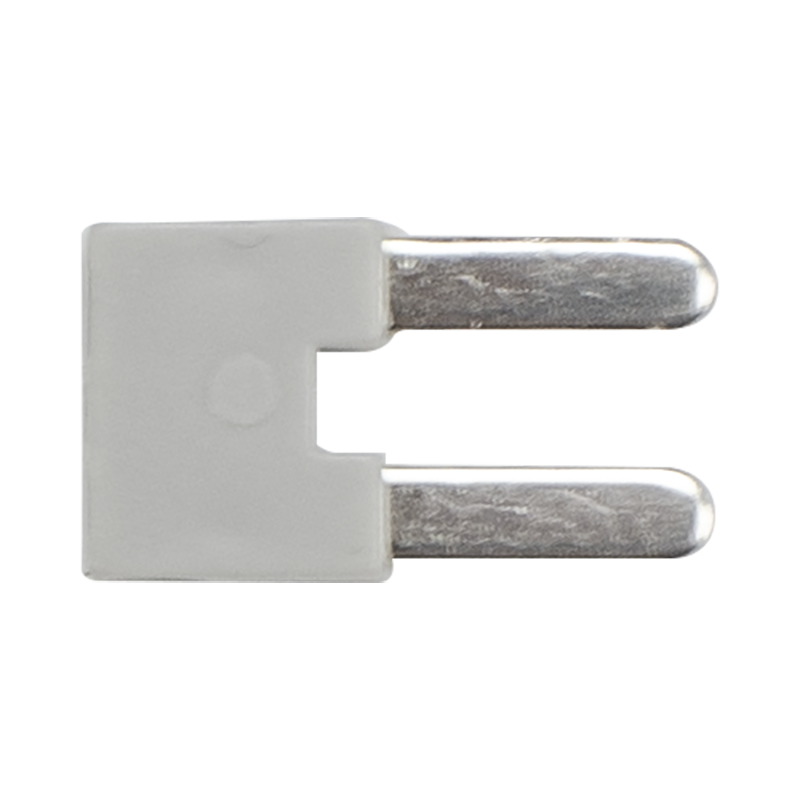

銅製ショートバー |  |

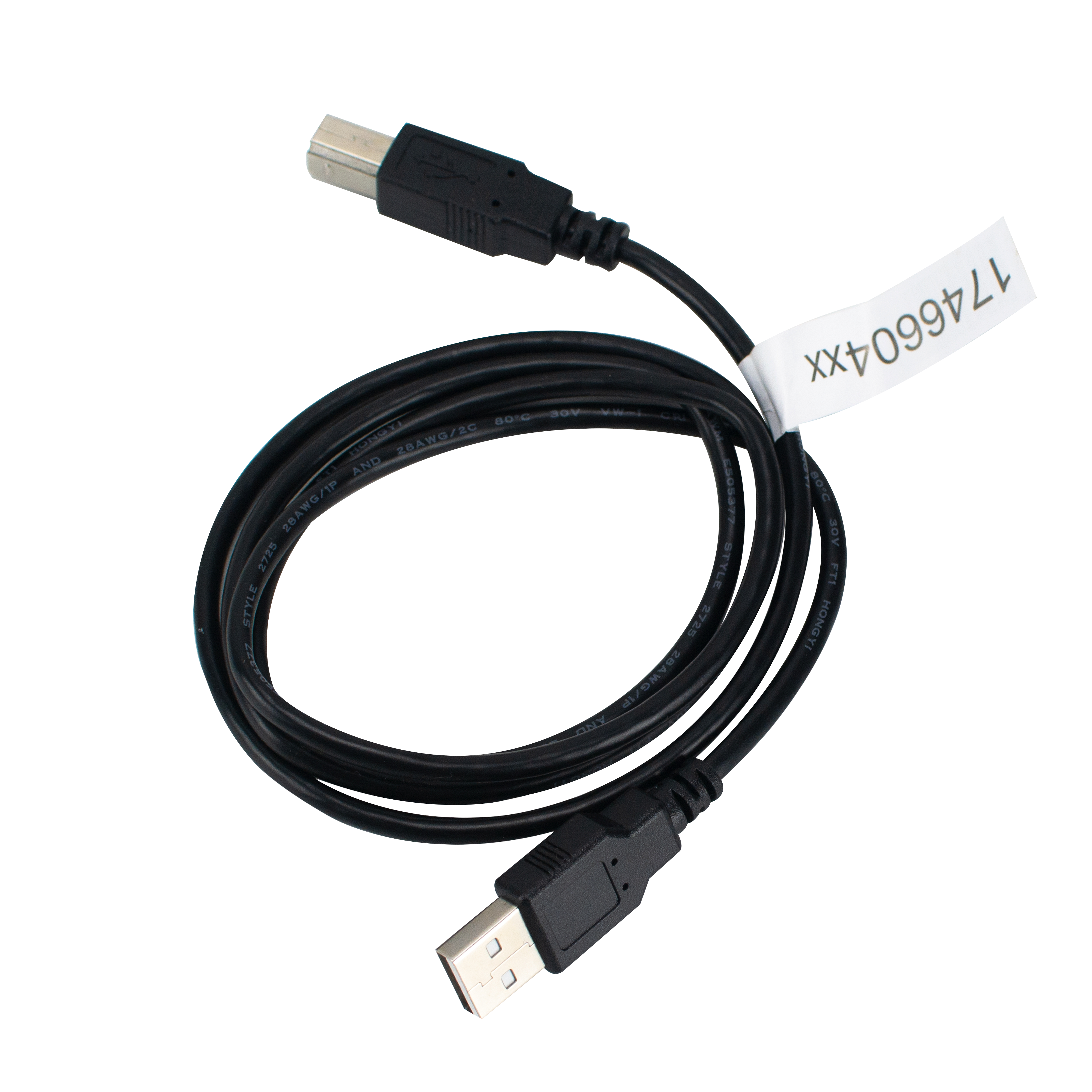

データケーブル |  |
付属品は実際の出荷内容に準じます。
