OWH67Dシリーズ 2チャンネル直流電源

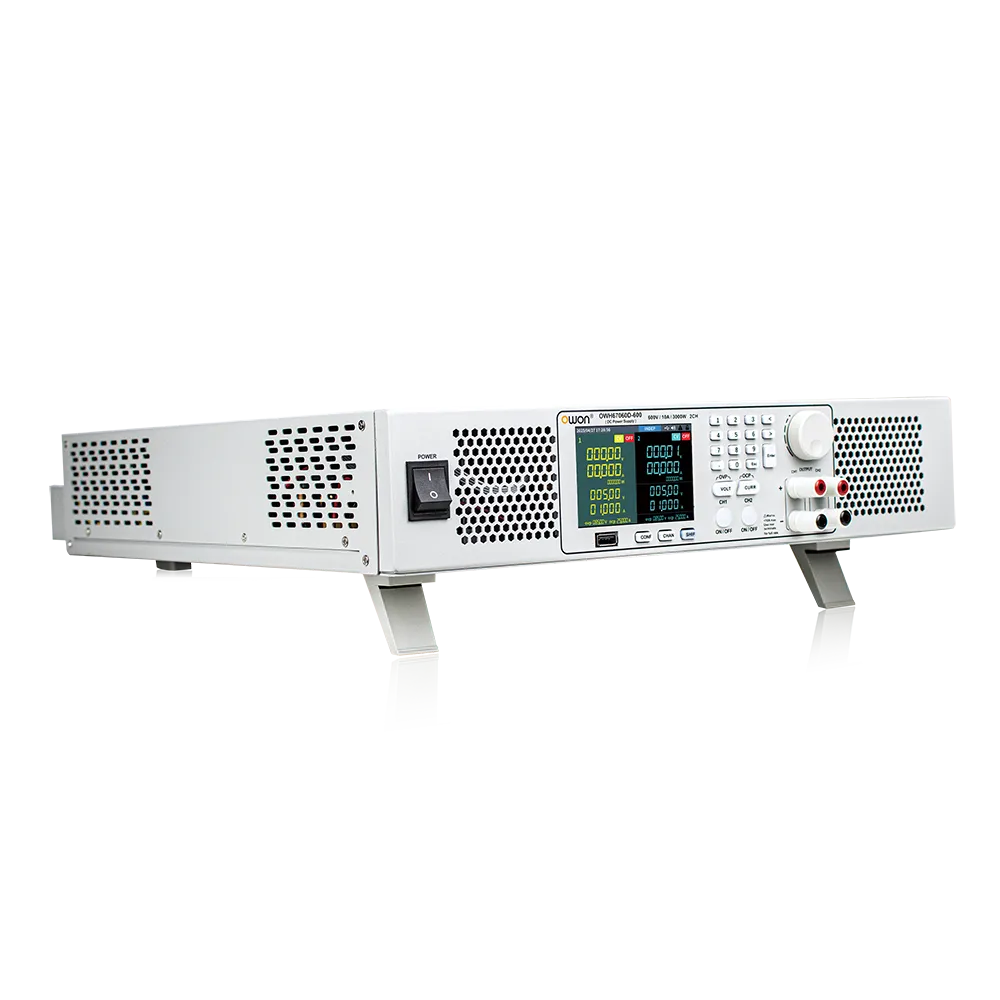

2U の標準ラック・サイズで、前面・背面の両方から出力でき、ラック実装に最適

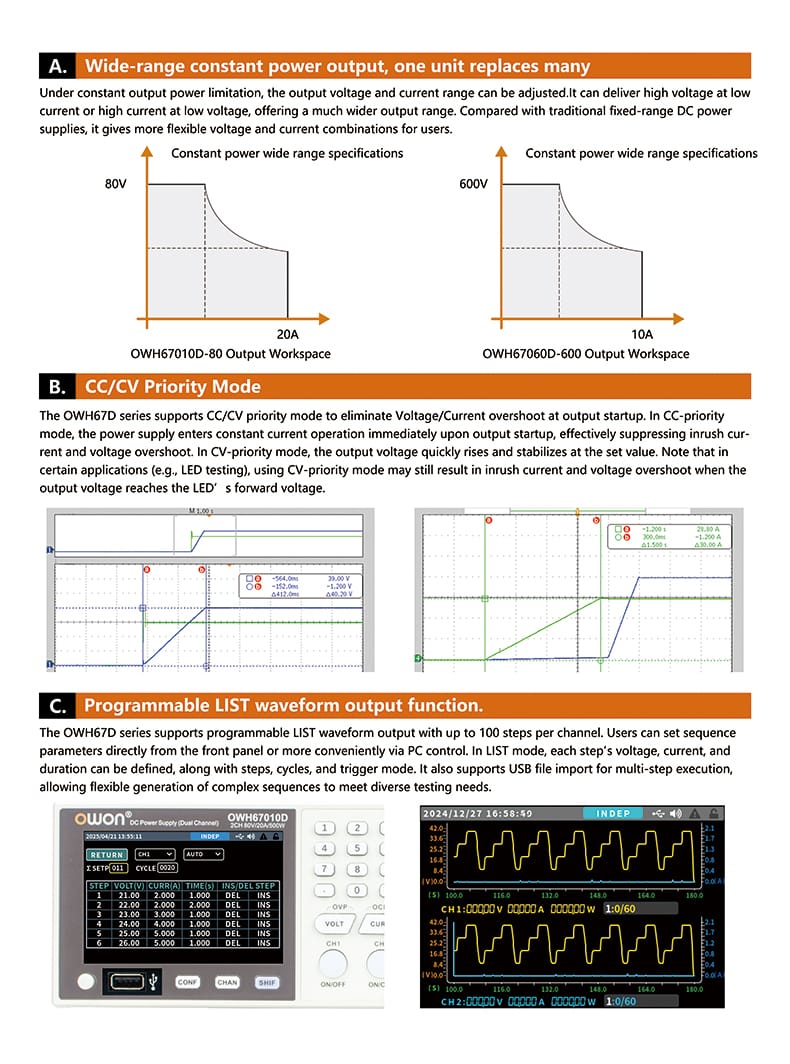

ワイドレンジ AC 入力と広い出力電圧範囲に対応し、最大 1000W / 6000W の定電力出力
0.05% の高精度出力と優れた安定性で、精密実験、試験・計測、工業生産など要求の厳しい用途にも安心して使えます
100ステップの LIST（シーケンス）プログラマブル出力に対応
CC/CV 優先モードを選択でき、オーバーシュートのない滑らかな立ち上がりで、さまざまな負荷条件に対応

特長

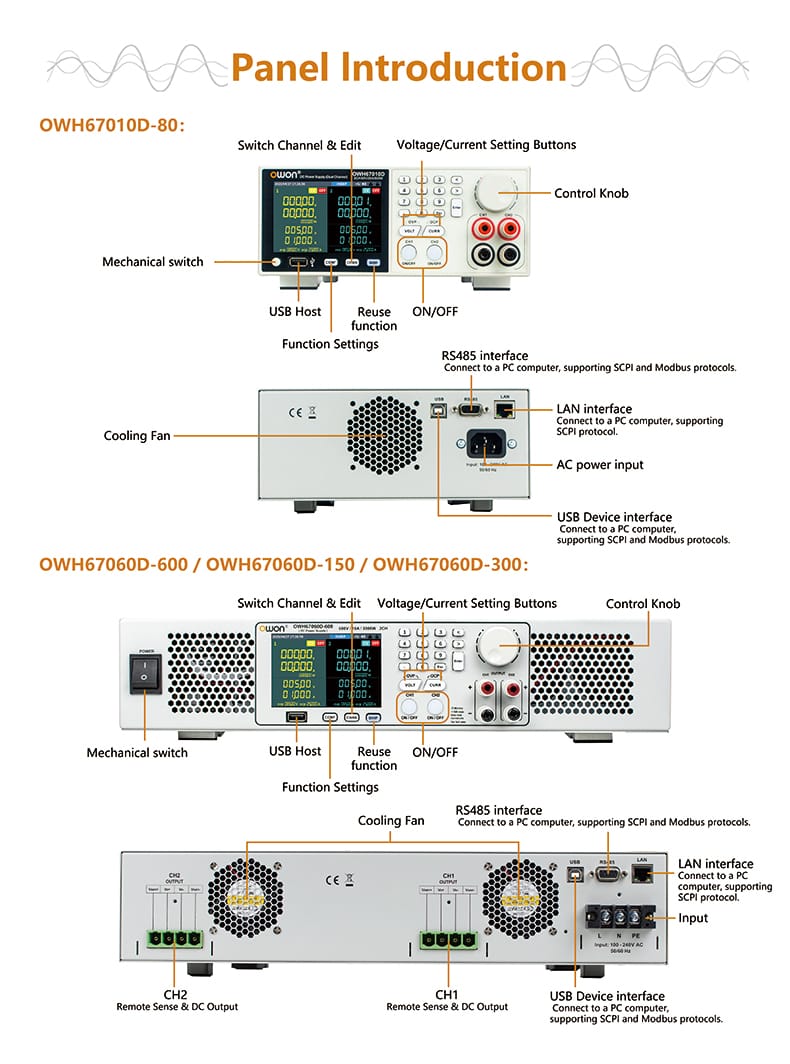

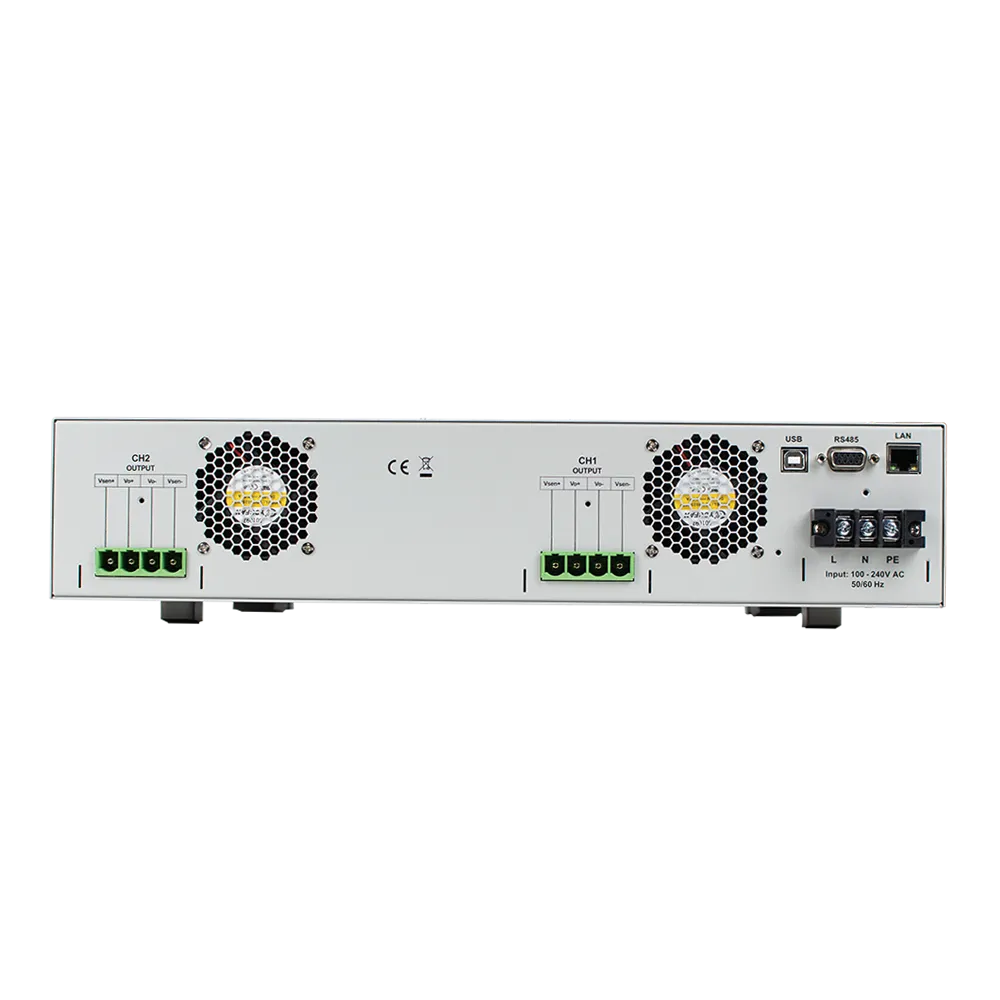

2U の標準ラック・サイズで、前面・背面の両方から出力でき、ラック実装に最適
ワイドレンジ AC 入力と広い出力電圧範囲に対応し、最大 1000W / 6000W の定電力出力
0.05% の高精度出力と優れた安定性で、精密実験、試験・計測、工業生産など要求の厳しい用途にも安心して使えます
100ステップの LIST（シーケンス）プログラマブル出力に対応
CC/CV 優先モードを選択でき、オーバーシュートのない滑らかな立ち上がりで、さまざまな負荷条件に対応

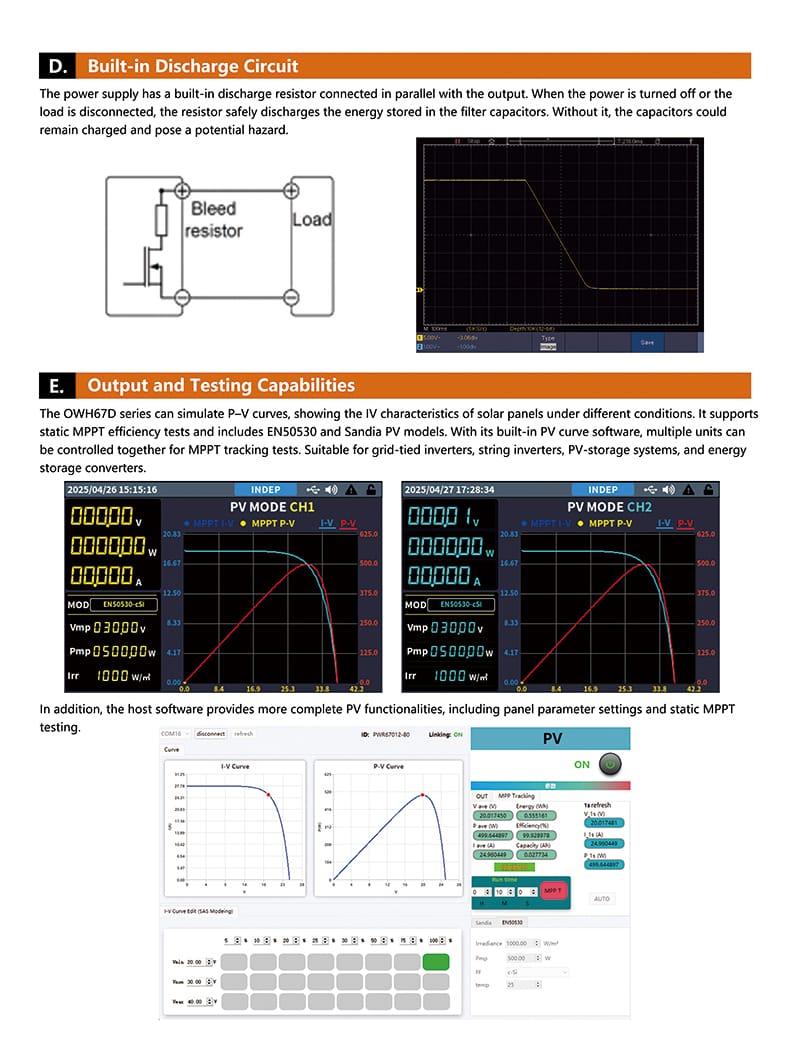

放電回路を内蔵し、電源オフ時に高電圧が残留しません
USB、LAN、RS485 インターフェースを搭載し、SCPI と Modbus の各プロトコルに対応。リアルタイムの監視、柔軟な出力設定、自動化システムへの組み込みが容易です
太陽電池（PV）シミュレーター出力に対応し、EN50530 や Sandia などの PV 標準曲線を内蔵、PV インバーターの MPPT 効率を直接評価可能（オプション）
3.95インチ TFT ディスプレイで電圧・電流の波形とパラメータをリアルタイムにわかりやすく表示し、電源の状態をより安全に監視できます

ラインナップ

モデル	出力電力	電圧 / 電流範囲	チャンネル	設定分解能	税込価格（円）
OWH67010D-80	1000W	80V / 20A	2	10mV/1mA	¥184,800
OWH67060D-150	6000W	150V / 30A	2	10mV/1mA	¥499,400
OWH67060D-300	6000W	300V / 15A	2	10mV/1mA	¥517,000
OWH67060D-600	6000W	600V / 10A	2	10mV/1mA	¥535,700

製品詳細

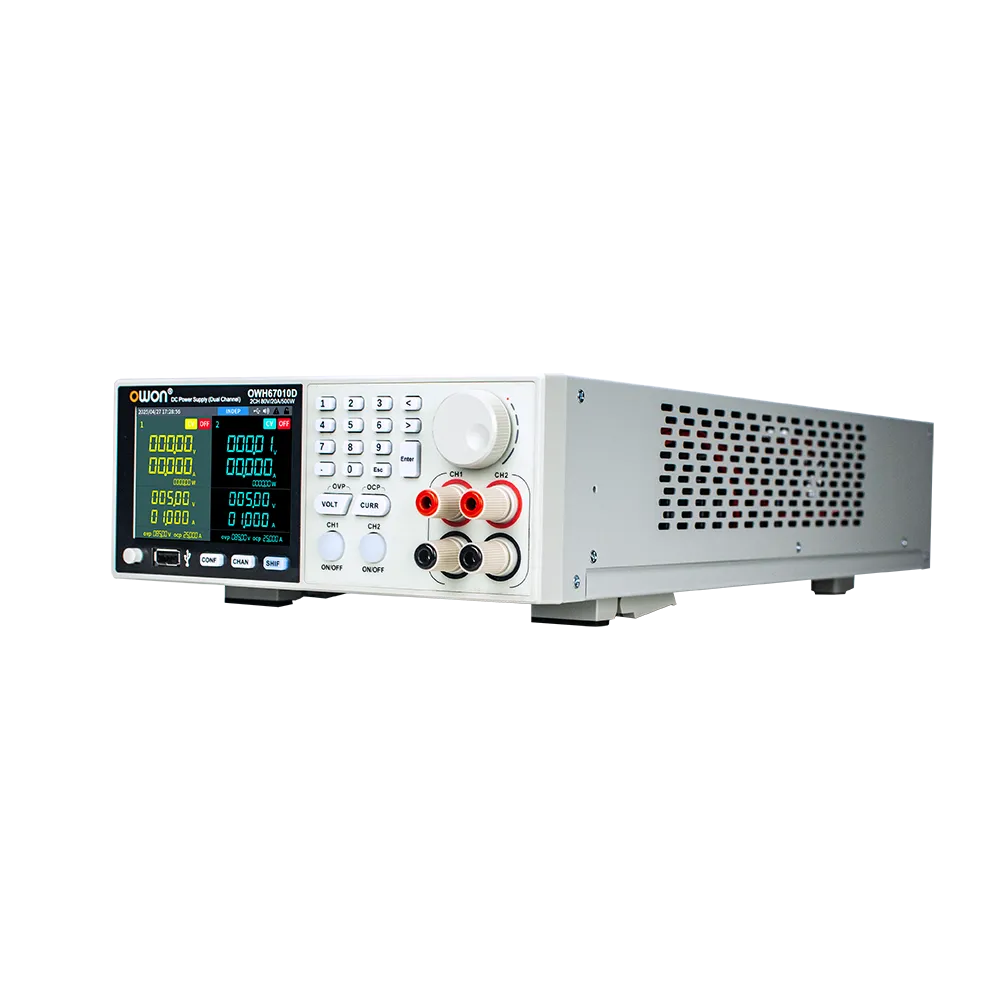

OWH67D シリーズは、広範囲の定電力出力に対応した2チャンネルの大容量プログラマブル直流電源です。ラインナップは OWH67010D-80（80V/20A、1000W）、

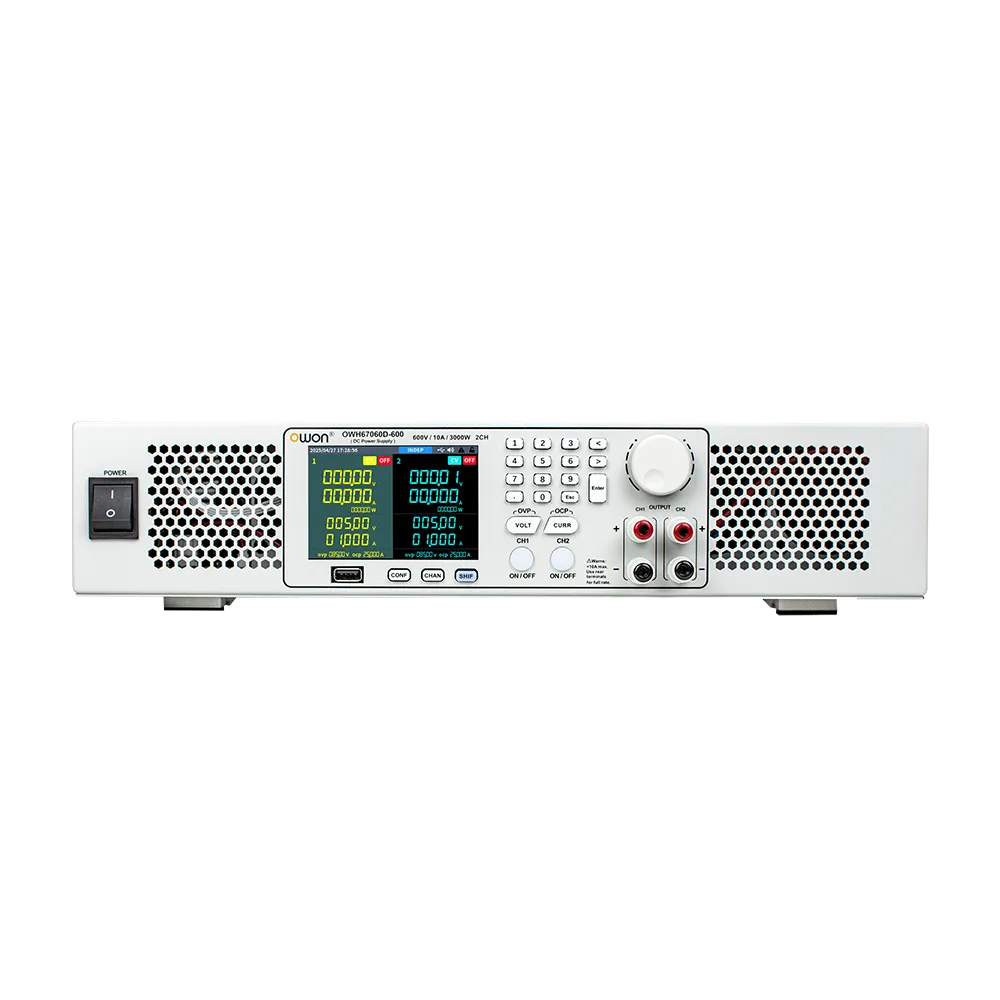

OWH67060D-600（600V/10A、6000W）、OWH67060D-150（150V/30A、6000W）、
OWH67060D-300（300V/15A）などで、高電圧・大電流のさまざまな試験用途に対応します。
3.95インチ・カラーLCD を搭載し、わかりやすい操作画面と優れた性能を備え、最小設定分解能は 10mV / 1mA です。

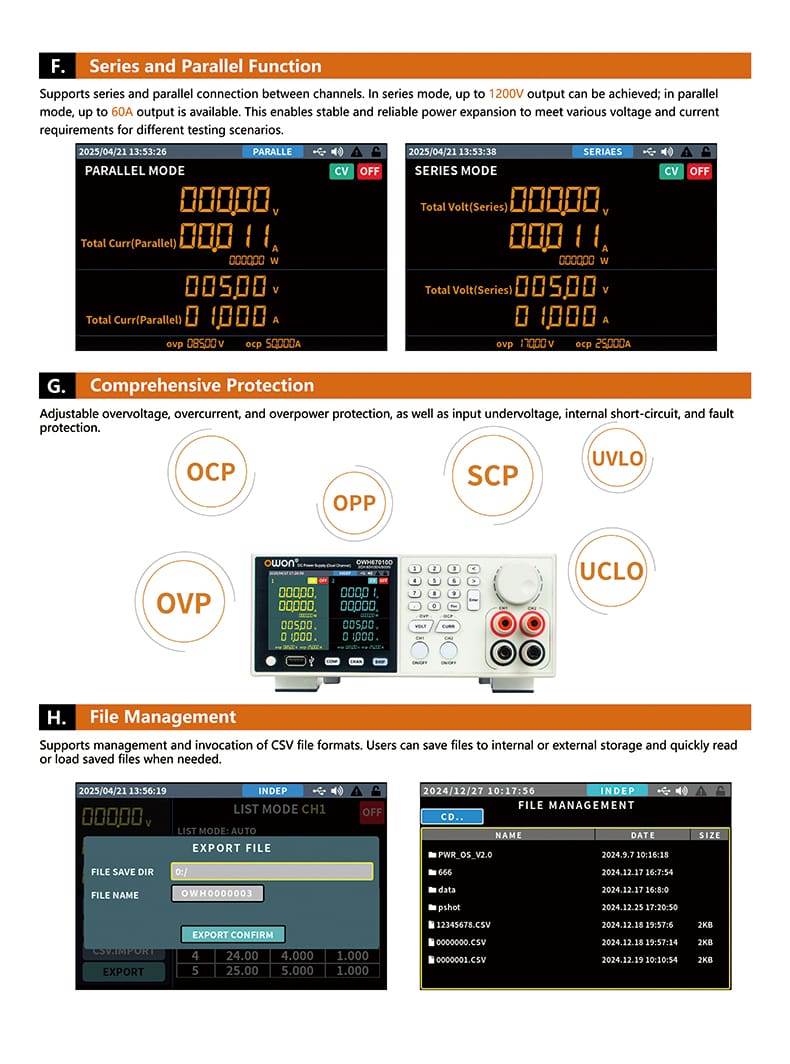

高精度で安定した信頼性の高い出力を実現し、CC / CV 優先モードの選択、プログラマブルな LIST（シーケンス）出力、放電回路の内蔵に対応しています。保護機能も充実しており、設定可能な
OVP、OCP、OPP、入力低電圧保護、内部短絡保護を備えています。電源出力に加えて測定機能も備え、EN50530 と Sandia の曲線を内蔵した太陽電池（PV）シミュレーター機能により、PV インバーターの MPPT 効率を直接評価できます。
OWH67D シリーズは LAN / RS485 / USB インターフェースを標準装備し、SCPI・Modbus プロトコルに対応しています。USB 通信によるリモート制御で、リアルタイムの監視と柔軟な出力制御が可能です。
電源設計の検証、一般的な実験・試験、車載エレクトロニクス、新エネルギー分野などで幅広く活用されています。

仕様

以下の仕様は、規定の動作環境で30分以上連続して通電した後の値です

モデル		OWH67010D-80	OWH67060D-150	OWH67060D-300	OWH67060D-600
チャンネル		2
定格出力 (0℃-40℃)	出力電圧範囲	0-80V；0-80V	0 -150V；0 -150V	0 -300V；0 -300V	0-600V；0-600V
定格出力 (0℃-40℃)	出力電流範囲	0-20A；0-20A	0-30A；0-30A	0-15A；0-15A	0-10A；0-10A
出力電力		1000W	6000W	6000W	6000W
電源		100V～240Vac；45 Hz～65 Hz
ロード・レギュレーション ±（出力の% + オフセット）	CV	≤0.05% ± 20mV	≤0.03% ± 20mV	≤0.03% ± 30mV	≤0.03% ± 50mV
ロード・レギュレーション ±（出力の% + オフセット）	CC	≤0.05% ± 20mA	≤0.1% ± 30mA	≤0.1% ± 30mA	≤0.1% ± 30mA
ライン・レギュレーション ±（出力の% + オフセット）	CV	≤0.05% ± 20mV	≤0.03% ± 20mV	≤0.03% ± 30mV	≤0.03% ± 50mV
ライン・レギュレーション ±（出力の% + オフセット）	CC	≤0.05% ± 20mA	≤0.1% ± 30mA	≤0.1% ± 30mA	≤0.1% ± 30mA
設定分解能		10mV/1mA
リードバック分解能		10mV/1mA	1mV/1mA	1mV/1mA	1mV/1mA
設定確度	CV	≤0.05% ± 20mV	≤0.05% ± 20mV	≤0.05% ± 50mV	≤0.05% ± 100mV
設定確度	CC	≤0.05% ± 20mA	≤0.1% ± 20mA	≤0.1% ± 20mA	≤0.1% ± 30mA
リードバック確度	CV	≤0.05% ± 20mV	≤0.05% ± 20mV	≤0.05% ± 50mV	≤0.05% ± 100mV
リードバック確度	CC	≤0.05% ± 20mA	≤0.1% ± 20mA	≤0.1% ± 20mA	≤0.1% ± 30mA
ノイズ / リップル（*）	CV	≤50mVp-p	≤150mVp-p	≤250mVp-p	≤500mVp-p
ノイズ / リップル（*）	CC	≤20mArms	≤50mArms	≤50mArms	≤50mArms
温度係数（0℃～40℃）		100ppm/℃（電圧）；200ppm/℃（電流）
リードバック温度係数		100ppm/℃（電圧）；200ppm/℃（電流）
過渡応答時間（定格負荷の10%～90%）		≤5.0ms
動作温度		0-40℃

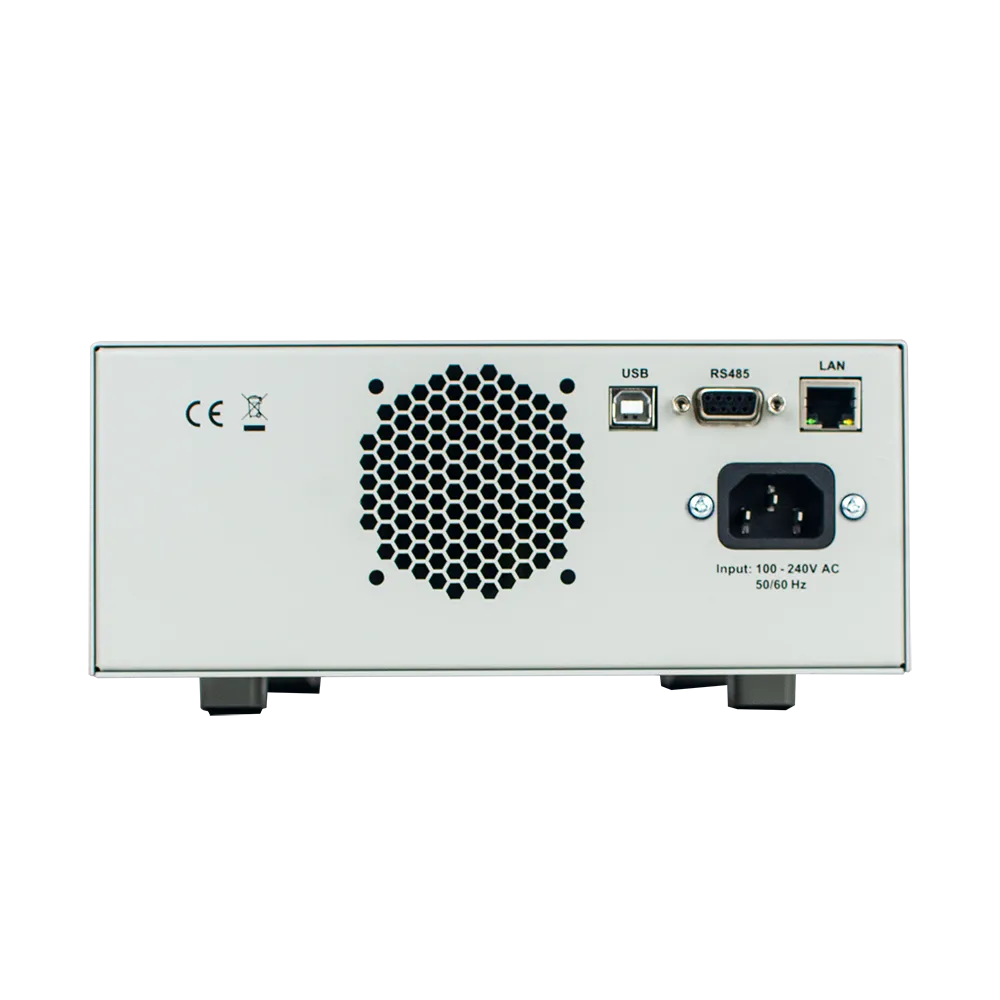

インターフェース		USB / LAN / RS485
ディスプレイ		3.95インチ LCD
寸法（W×H×D mm）		215.0 × 88.0 × 453.0	430.0 × 88.0 × 453.0
重量（kg）		5	13
