特長
- 1/2幅 3Uサイズ、標準19インチラックに実装可能
- 高性能：出力 1800W / 2000W、確度 0.05%
- 最大 80V の電圧と最大 120A の電流を出力
- 高い設定／リードバック分解能：10mV/1mA
- CV/CC 優先モード設定
- 放電回路を内蔵し、電源オフ時に高電圧が残留しません

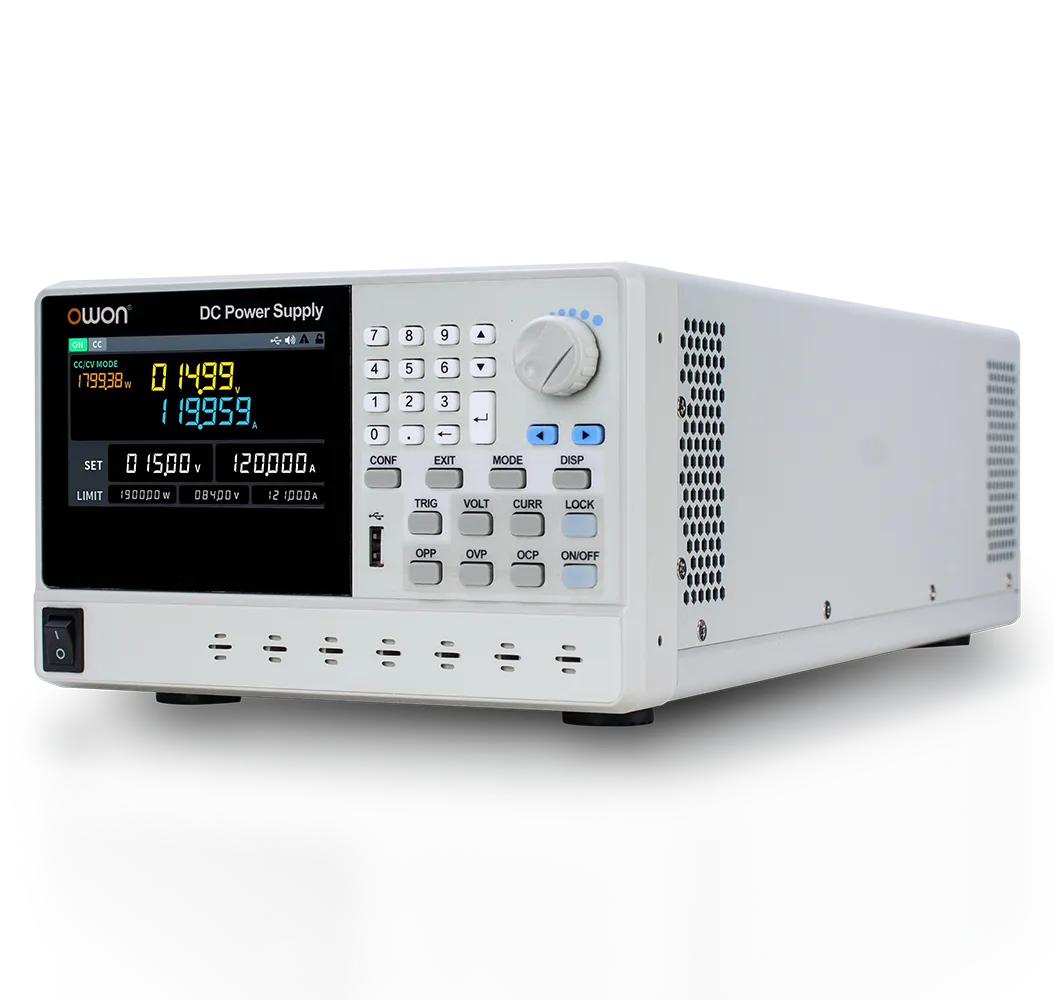

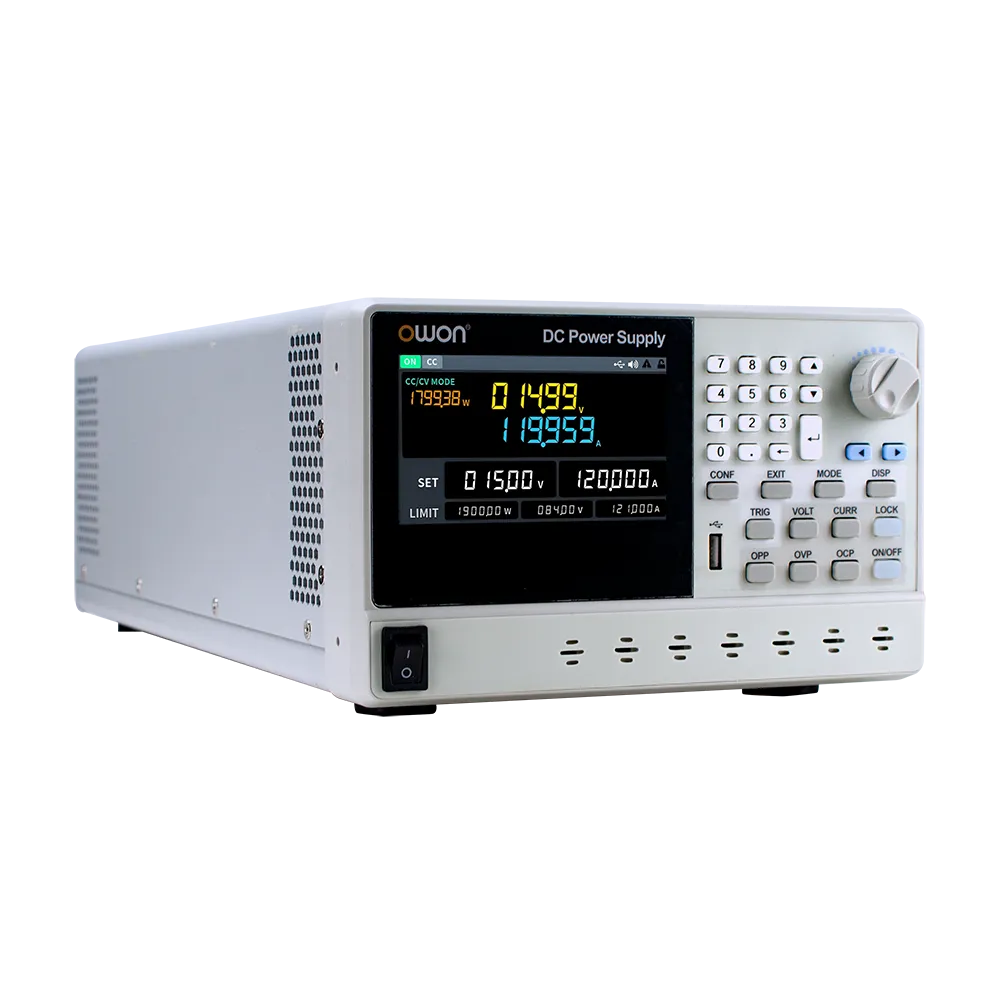

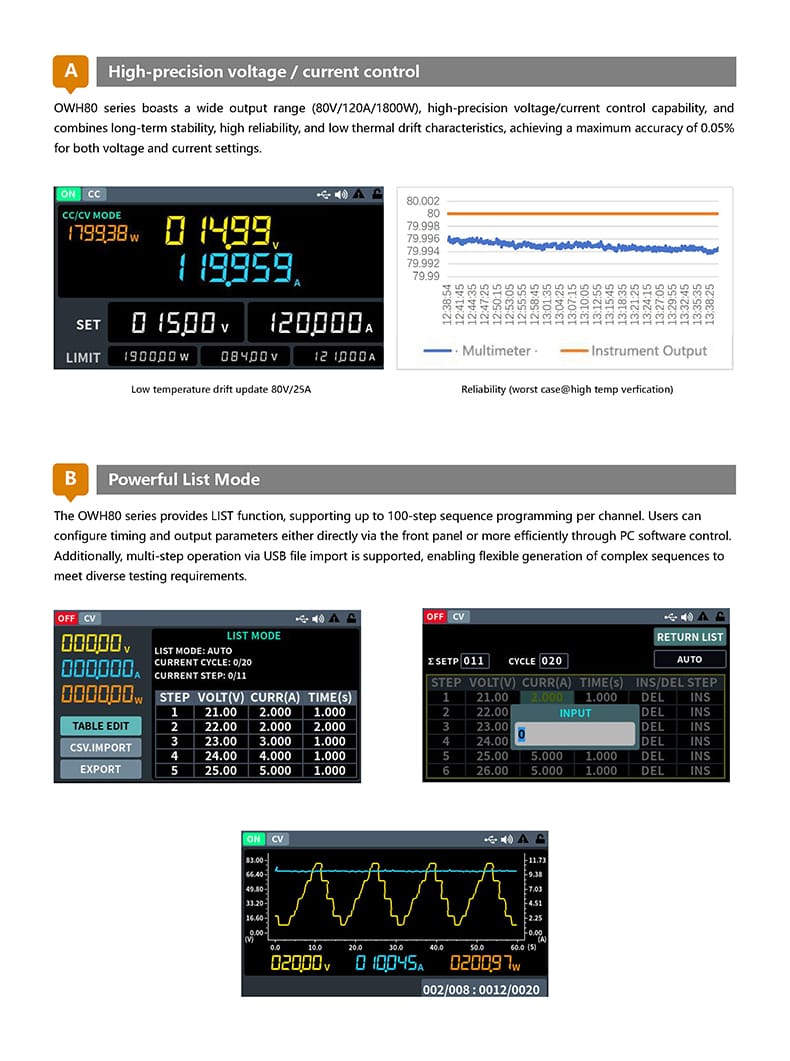

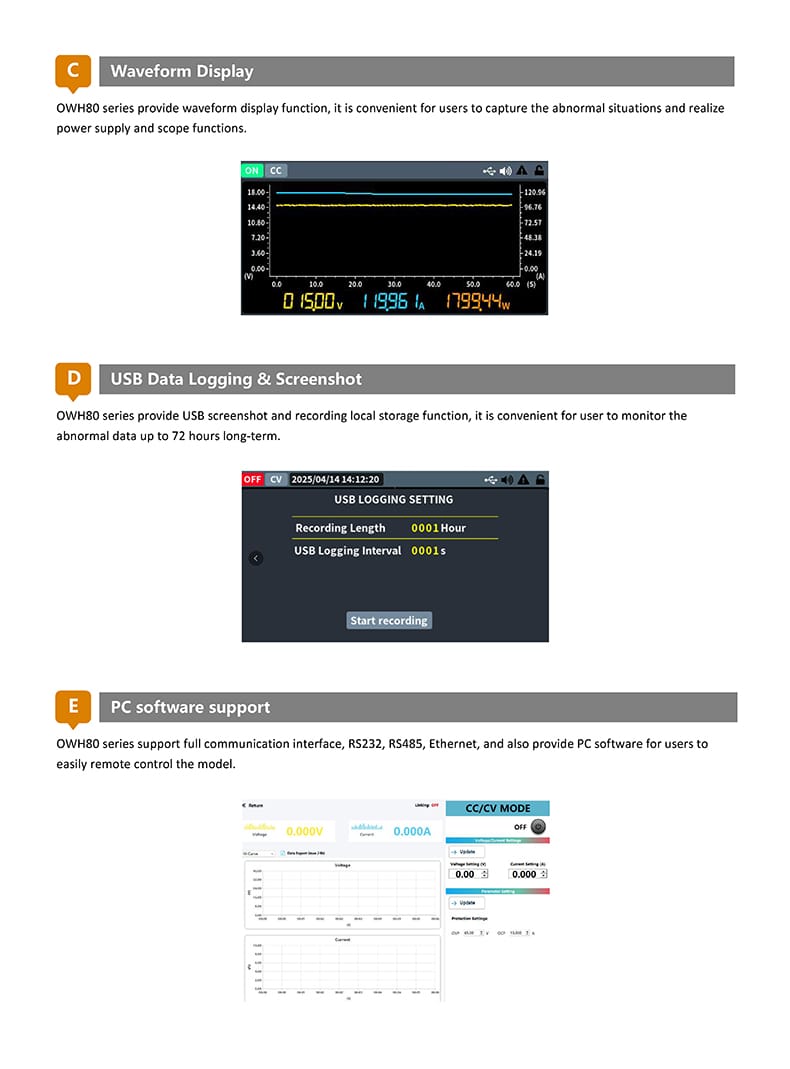

- 3インチ TFT カラーLCD、出力のグラフ表示と1分間のデータロギングに対応
- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

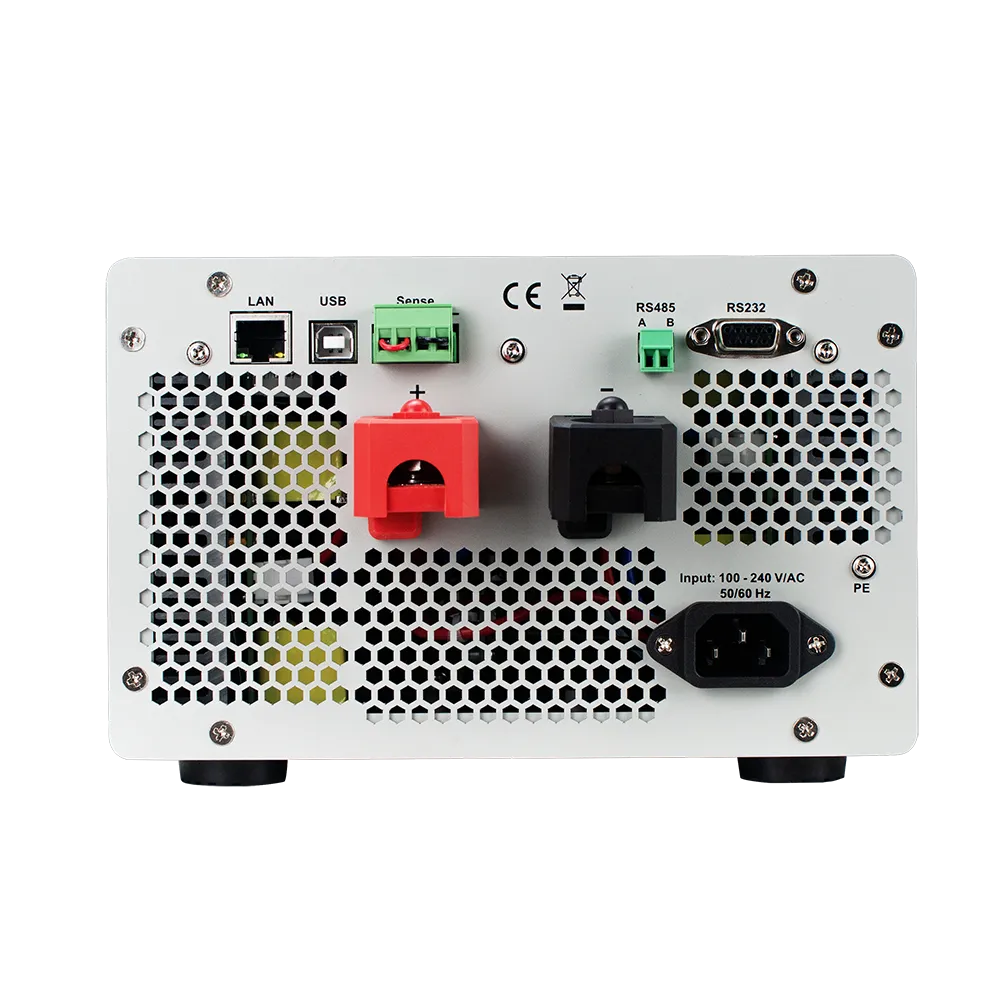

- LAN、RS485、RS232 のシリアル通信インターフェースと SCPI に対応
ラインナップ
| モデル | 出力電力 | 出力電圧 | 出力電流 | 設定分解能 | 税込価格（円） |
|---|---|---|---|---|---|
| OWH80120-1800 | 1800W | 0 - 80V | 0- 120A | 10mV/1mA | ¥303,600 |
| OWH8080-2000 | 2000W | 0 - 80V | 0- 80A | 10mV/1mA | ¥310,200 |
| OWH50120-1800 | 1800W | 0 - 50V | 0- 120A | 10mV/1mA | ¥295,900 |
製品詳細
仕様
以下の仕様は、規定の動作温度で30分以上連続して通電した後の値です
|
モデル |
OWH80120-1800 |
OWH50120-1800 |
OWH8080-2000 | |
|---|---|---|---|---|
|
チャンネル |
1 |
1 |
1 | |
|
定格出力 (0℃-40℃) |
電圧 |
0 - 80V |
0 -50V |
0-80V |
|
電流 |
0 -120A |
0-120A |
0-80A | |
|
出力電力 |
1800W |
1800W |
2000W | |
|
入力電源 |
198V～240Vac*；45 Hz～65 Hz | |||
|
ロード・レギュレーション （出力の% + オフセット） |
CV |
≤0.03% + 20mV |
≤0.03% + 20mV |
≤0.03% + 20mV |
|
CC |
≤0.05% + 30mA |
≤0.05% + 30mA |
≤0.05% + 30mA | |
|
ライン・レギュレーション （出力の% + オフセット） |
CV |
≤0.03% + 20mV |
≤0.03% + 20mV |
≤0.05% + 20mV |
|
CC |
≤0.05% + 30mA |
≤0.05% + 30mA |
≤0.05% + 30mA | |
|
設定分解能 |
10mV/1mA | |||
|
リードバック分解能 |
1mV/1mA | |||
|
設定確度 |
電圧 |
≤0.05% ± 40mV |
≤0.05% ± 40mV |
≤0.05% ± 40mV |
|
電流 |
≤0.1% ± 0.1%FS |
≤0.1% ± 0.1%FS |
≤0.1% ± 0.1%FS | |
|
リードバック確度 |
電圧 |
≤0.05% ± 40mV |
≤0.05% ± 40mV |
≤0.05% ± 40mV |
|
電流 |
≤0.1% ± 0.1%FS |
≤0.1% ± 0.1%FS |
≤0.1% ± 0.1%FS | |
|
リップル・ノイズ |
電圧 |
≤100mVp-p |
≤100mVp-p |
≤100mVp-p |
|
電流 |
≤100mArms |
≤100mArms |
≤120mArms | |
|
出力温度係数 (0℃-40℃) |
100ppm/℃（電圧）；200ppm/℃（電流） | |||
|
リードバック温度係数 |
100ppm/℃（電圧）；200ppm/℃（電流） | |||
|
過渡応答 （定格負荷の10%～90%） |
≤5.0ms | |||
|
動作温度 |
0-40℃ | |||
|
ディスプレイ |
USB, LAN, RS485,RS232 | |||
|
インターフェース |
4.3インチ TFT LCD | |||
|
寸法（W×H×D mm） |
215.0 × 133.0 × 446.2 | |||
|
重量（kg） |
約6kg | |||
*：入力電圧 100～120Vac の場合、出力電力は半分になります。
アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
クイックガイド
USBケーブル
