OWH67シリーズ プログラマブル直流電源

OWH67シリーズ プログラマブル直流電源
  • 1/2 2U 標準19インチラック
  • 広い入力電圧範囲:AC85V - AC265V
  • 高精度低電力出力1200W - 3000W、広い出力電圧/電流範囲
  • 出力設定分解能:10mV / 1mA
  • 100ステップのリスト出力をサポート

特長

  • 1/2 2U 標準19インチラック
  • 広い入力電圧範囲:AC85V - AC265V
  • 高精度低電力出力1200W - 3000W、広い出力電圧/電流範囲
  • 出力設定分解能:10mV / 1mA
  • 100ステップのリスト出力をサポート
  • CV/CC 優先、調整可能な立ち上がり/立下り時間
  • ビルトイン放電回路
  • SCPIコマンドによるリモート・コントロールをサポート
  • 太陽光発電シミュレータ出力機能をサポートし、EN50530などのPV規格曲線が組み込まれているため、PVインバータのMPPT効率を直接評価可能(オプション)
  • アナログ入力/出力をサポート
  • 3.9 インチ TFT LCD は、1分間の電圧/電流カーブのリアルタイム表示が可能

ラインナップ

モデル製品名税込価格(円)在庫状況
OWH67012-80OWH67シリーズ プログラマブル直流電源 1ch、80V/30A、1200W¥266,200-
OWH67020-150OWH67シリーズ プログラマブル直流電源 1ch、150V/20A、2000W¥423,500-
OWH67030-150OWH67シリーズ プログラマブル直流電源 1ch、150V/30A、3000W¥471,900-

製品詳細

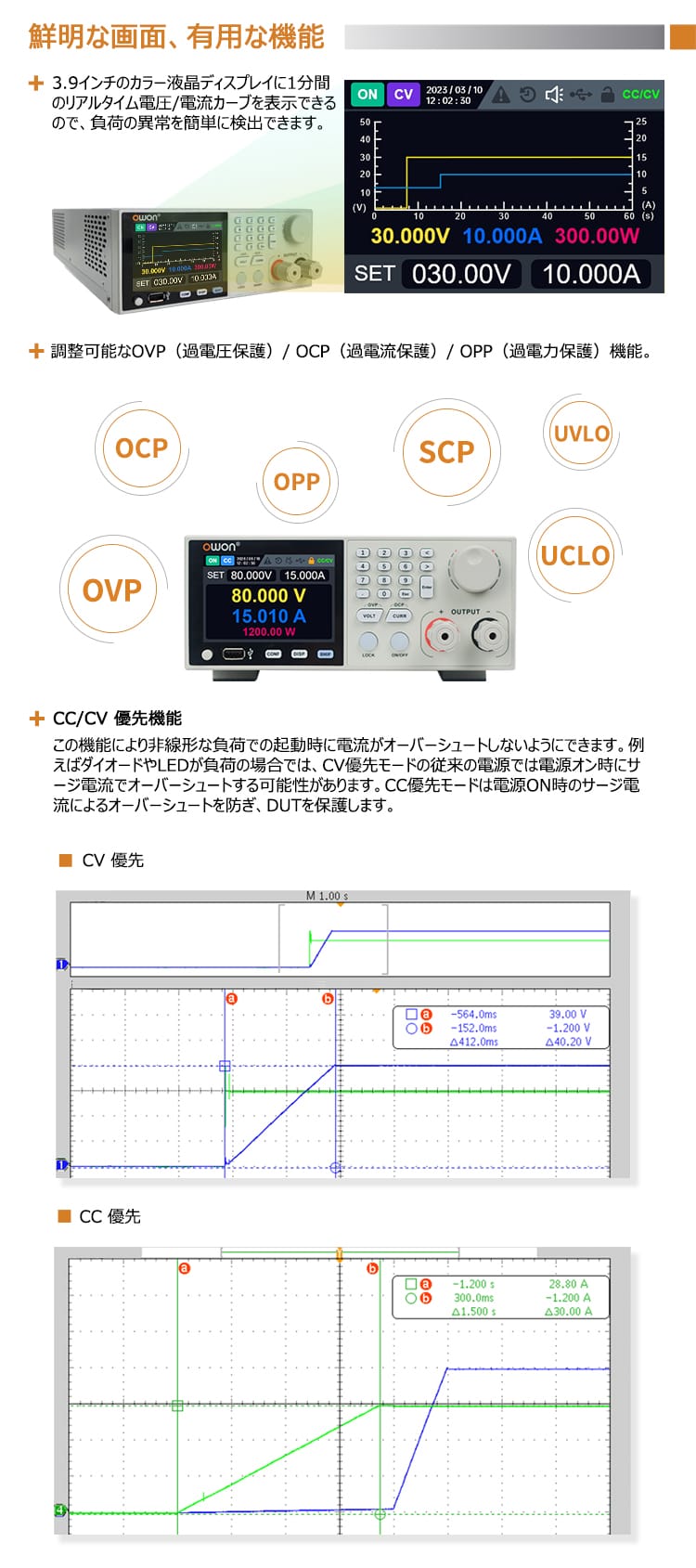

■鮮明な画面、有用な機能

3.9インチのカラー液晶ディスプレイに1分間のリアルタイム電圧/電流カーブを表示できるので、負荷の異常を簡単に検出できます。

■機能紹介①

調整可能なOVP(過電圧保護)/ OCP(過電流保護)/ OPP(過電力保護)機能。

■機能紹介②

CC/CV優先機能
この機能により非線形な負荷での起動時に電流がオーバーシュートしないようにできます。

■機能紹介③

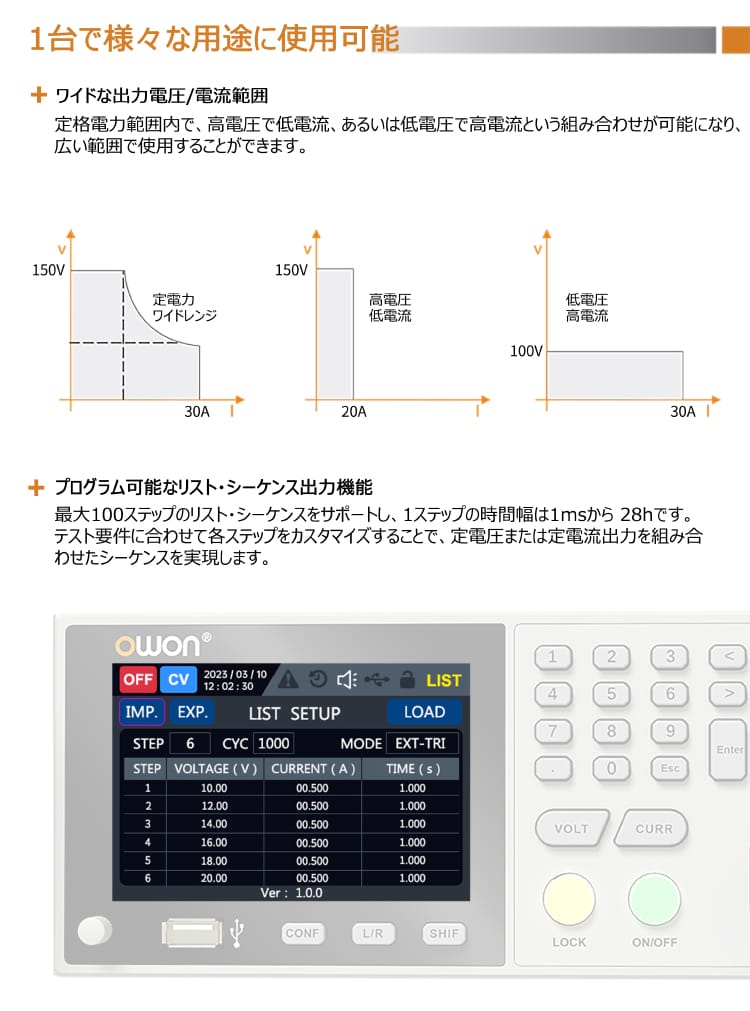

ワイドな出力電圧/電流範囲:高電圧×低電流、低電圧×高電流の両方に対応

■機能紹介④

最大100ステップ対応、1ms〜28hのタイミング設定可能。電圧/電流の組合せカスタマイズに対応。

■機能紹介⑤

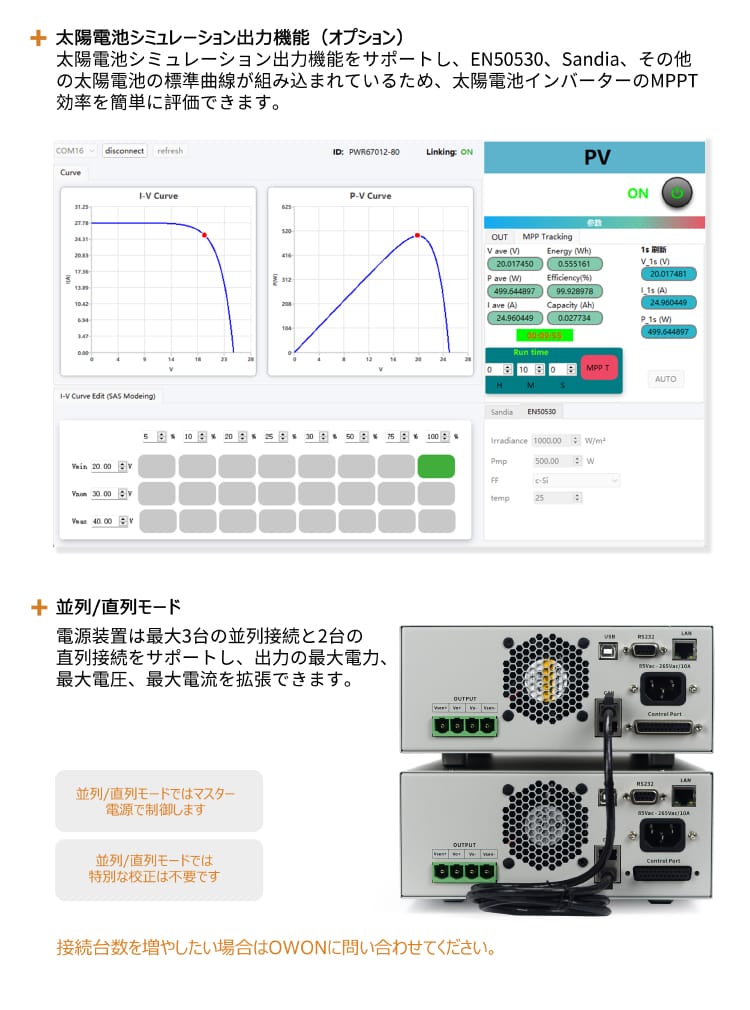

太陽電池シミュレーション出力機能に対応し、EN50530、Sandiaなどの標準曲線を内蔵。
太陽電池インバータのMPPT(最大電力点追従)効率を簡単に評価することができます。

■機能紹介⑥

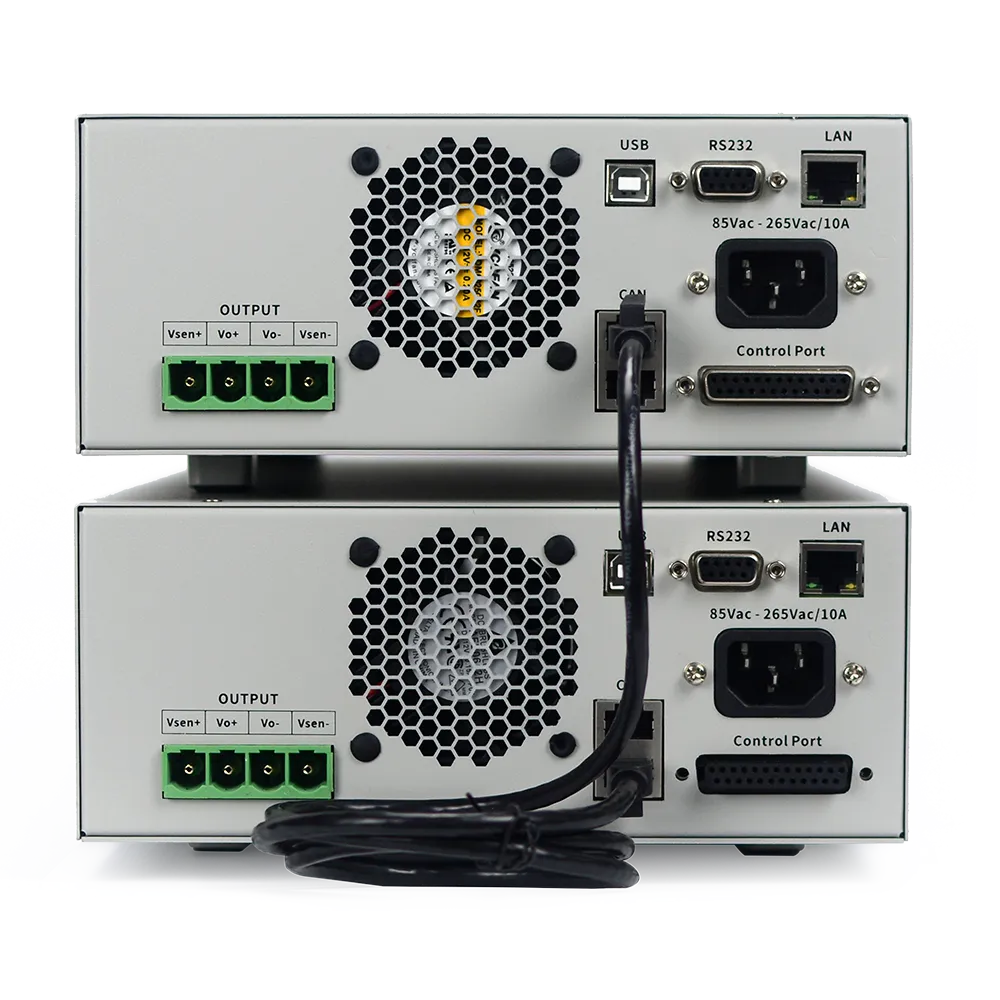

本製品は、最大3台までの並列接続と2台の直列接続に対応し、出力の最大電力、最大電圧、最大電流を拡張できます。
「並列/直列モードではマスター電源で制御します」
「並列/直列モードでは特別な校正は不要です」

仕様

モデルOWH67012-80OWH67020-150OWH67030-150
ディスプレイ3.9 inch LCD
重量6.4kg6.8kg
動作温度0-40℃
通信インターフェースRS485, USB, CAN, LAN(optinal), DB25 (Analog /Dry Contact)
出力1200W2000W3000W
リードバック分解能10mV/1mA
リードバック確度 (25℃ ± 5℃)≤0.05% ± 20mV ; ≤0.1% ± 30mA
設定分解能10mV/1mA
オーダー情報0-80V / 0-30A / 1200W、 1ch0-150V / 0-20A / 2000W、 1ch0-150V / 0-30A / 3000W、 1ch
リードバック温度係数
電圧100ppm/℃
電流200ppm/℃
入力電源85Vac-265Vac;45-65HZ
リカバリー時間 (0%~100% 定格負荷)≤5ms
ロード・レギュレーション ±(%of Output+Offset) (10%-90%)
CV≤0.03%+10mV
CC≤0.05%+30mA
ライン・レギュレーション ±(%of Output+Offset)
CV≤0.01%+10mV
CC≤0.05%+30mA
設定確度(25℃ ± 5℃) (within 12 months)≤0.05% ± 20mV ; ≤0.1% ± 30mA
ノイズ/リプル(*)
電圧≤100mVp-p≤150mVp-p
電流≤50mArms≤30mArms≤50mArms
温度係数 (0℃ - 40℃)
電圧100ppm/℃
電流200ppm/℃
寸法(W*H*D)214.6*88*453mm

アクセサリー

標準付属品

数量

写真

電源コード

1

クイックガイド

1

USBケーブル

1

ハンドル

1
