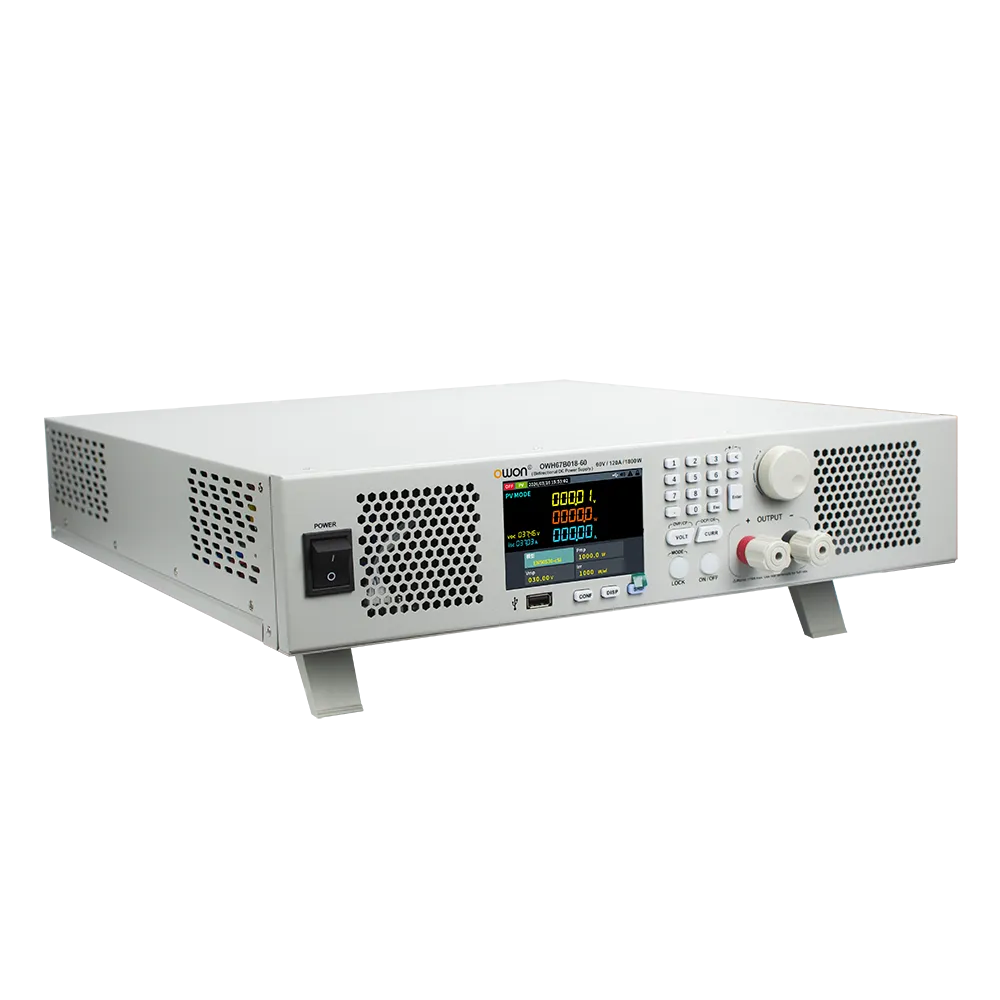

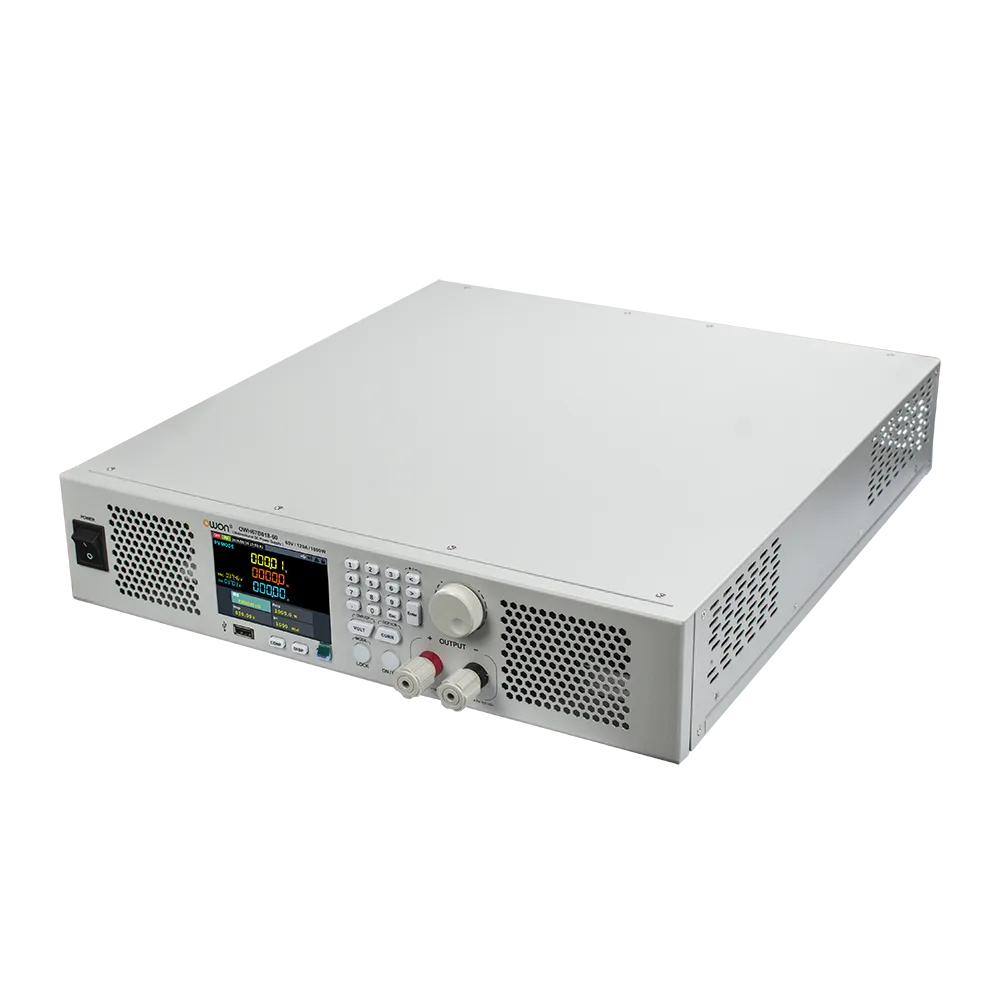

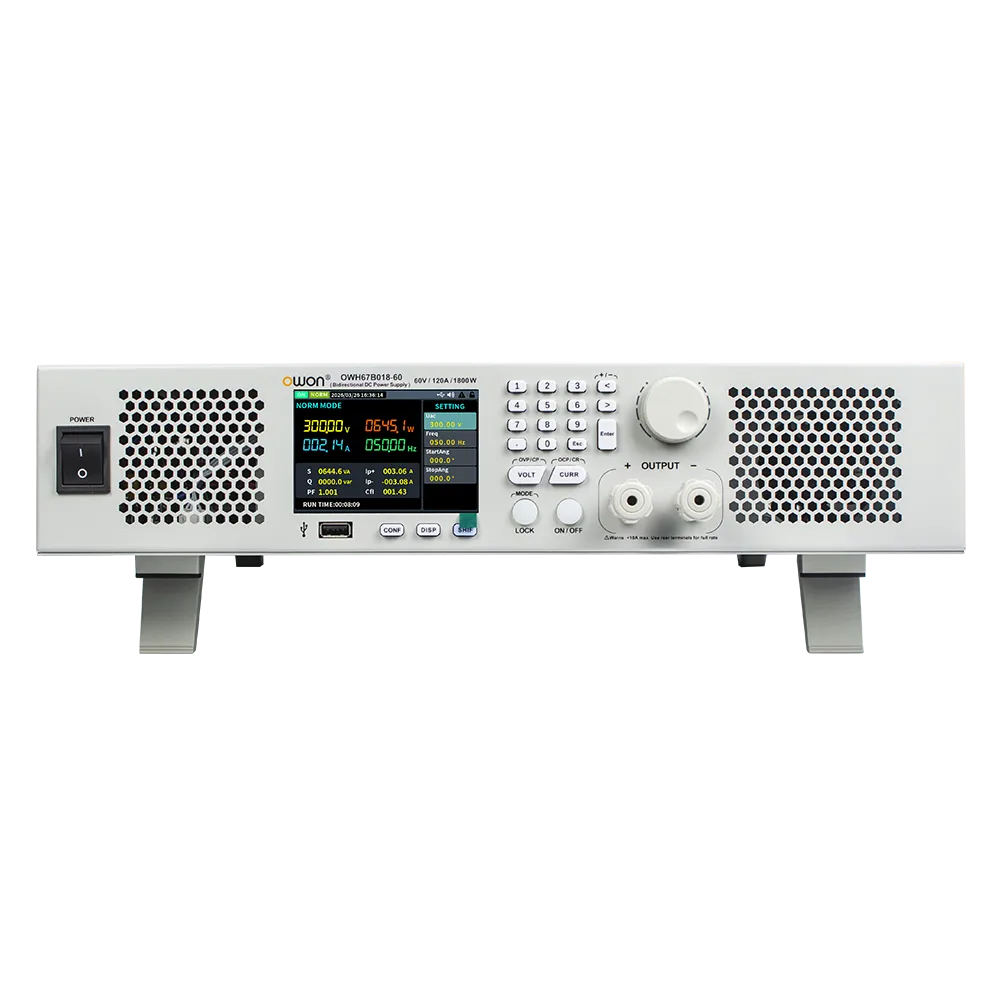

OWH67Bシリーズ プログラマブル直流電源

OWH67Bシリーズ プログラマブル直流電源
  • 電源・負荷一体型構造、電源モード(CC / CV / CP)、負荷モード(CC / CV / CR / CP)
  • 2U ラックマウント構造、標準19インチ・ラックに実装可能
  • 双方向電力構造で、電源モードと負荷モードをシームレスに切り替え
  • 高精度出力(0.05%)、最大 60V / ±120A / ±1800W の広い電力範囲に対応

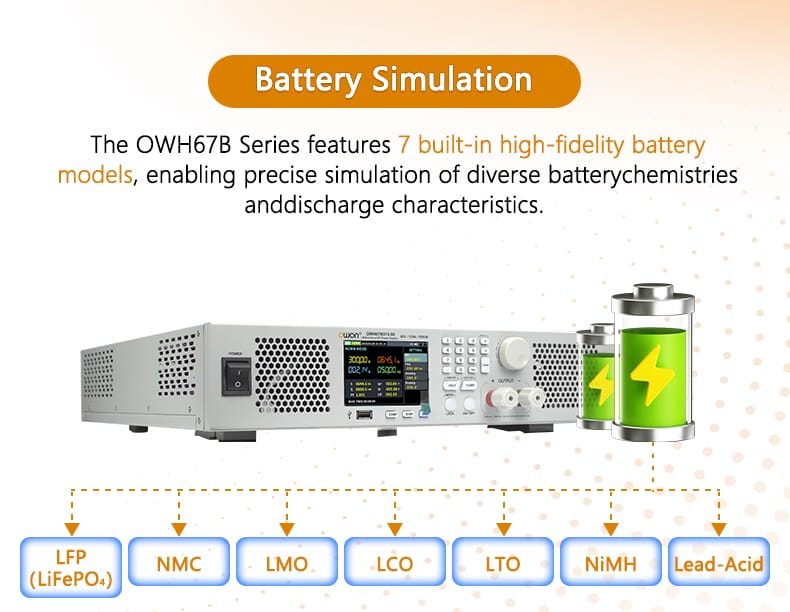

  • バッテリー・シミュレーションに対応:7種類の高精度なバッテリー特性モデルを内蔵

特長

  • 電源・負荷一体型構造、電源モード(CC / CV / CP)、負荷モード(CC / CV / CR / CP)
  • 2U ラックマウント構造、標準19インチ・ラックに実装可能

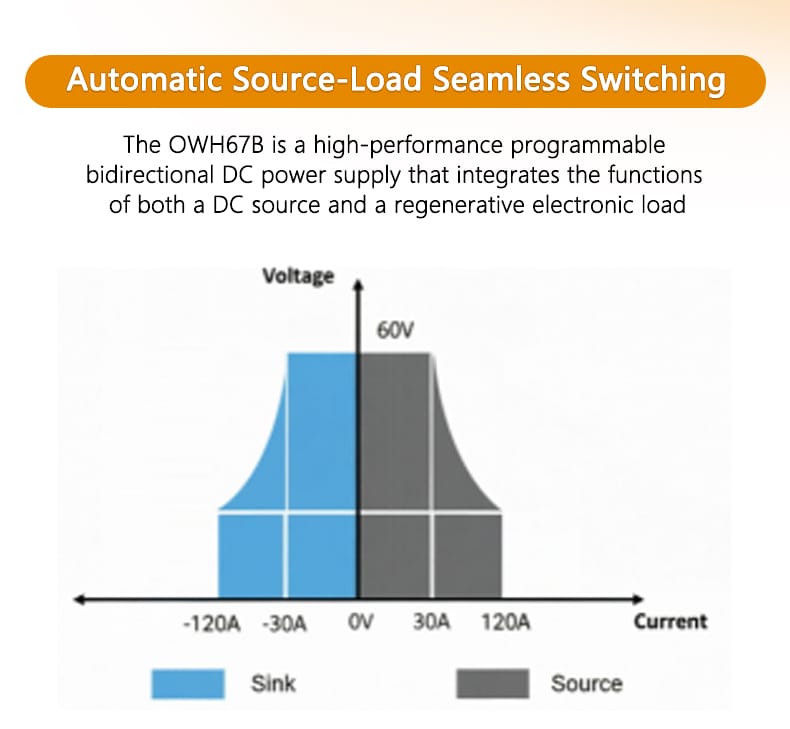

  • 双方向電力構造で、電源モードと負荷モードをシームレスに切り替え

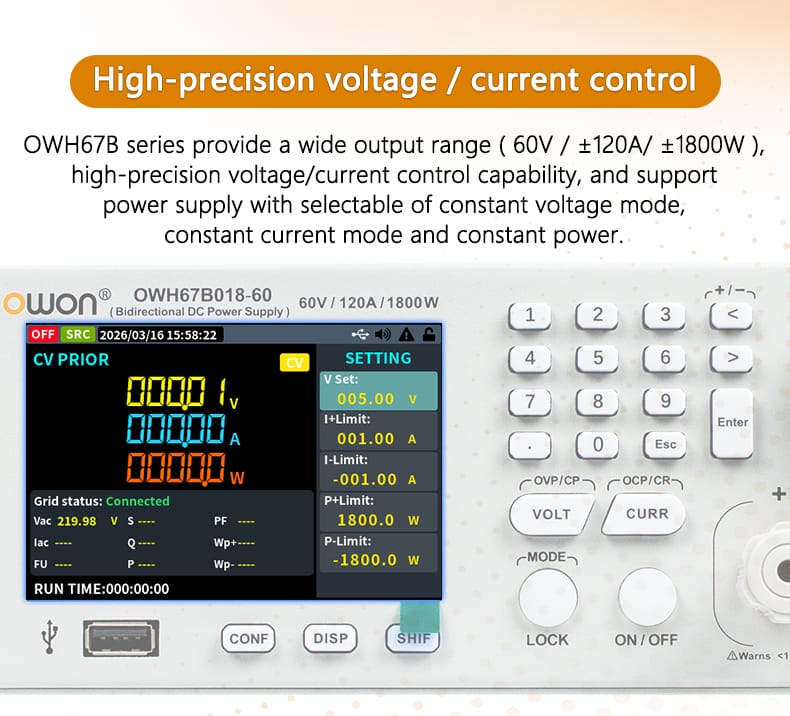

  • 高精度出力(0.05%)、最大 60V / ±120A / ±1800W の広い電力範囲に対応
  • バッテリー・シミュレーションに対応:7種類の高精度なバッテリー特性モデルを内蔵
  • 放電回路を内蔵し、電源オフ時に高電圧が残留しません

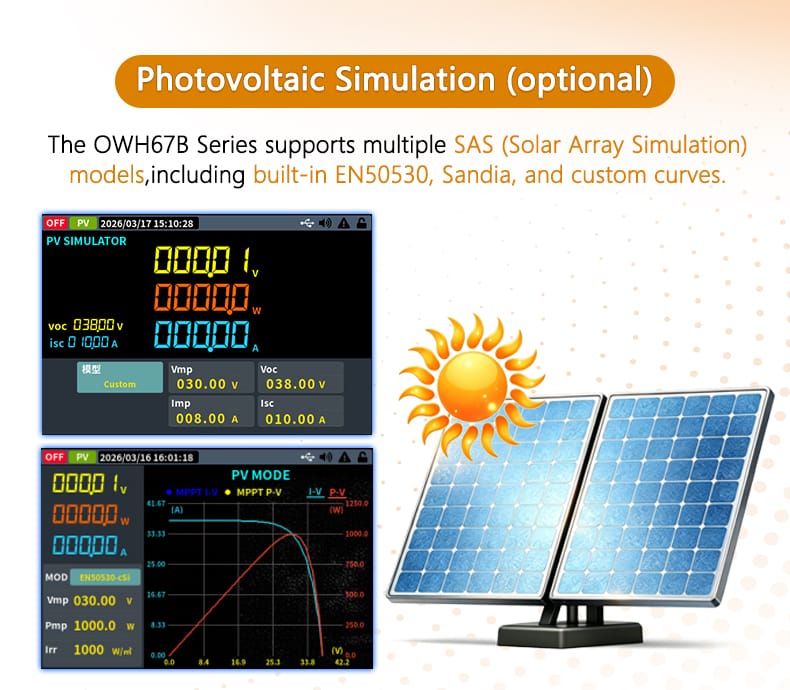

  • 太陽電池(PV)シミュレーション機能を内蔵、EN50530 や Sandia などの SAS モデルに対応
  • 高い設定/リードバック分解能:10mV/10mA
  • フルデジタル制御、OVP・OCP・OPP 保護機能を搭載
  • LAN、RS485、USB 通信インターフェースと SCPI に対応

ラインナップ

モデル製品名税込価格(円)在庫状況
OWH67B018-60OWH67Bシリーズ 双方向プログラマブル直流電源 1ch、60V/±120A、1.8kW¥411,400-

製品詳細

仕様

ディスプレイ3.95インチ TFT LCD
インターフェースUSB,LAN,RS485
寸法428mm(W) x 88mm(H) x 446mm(D)
重量約12kg
動作温度0-40℃
リードバック分解能
電圧 / 電流10mV/10mA
設定確度
電圧≤0.05% +0.05%FS
電流≤0.1% +0.1%FS
設定分解能
電圧 / 電流10mV/10mA
定格出力 (0℃-40℃)
出力電圧0 - 60V
出力電流-120A ~120A
出力電力-1.8kW~1.8kW
入力
電圧 / 周波数 / 電流100V~240Vac;45Hz~65Hz;最大 13Arms
リードバック確度
電圧≤0.05% +0.05%FS
電流≤0.1% +0.1%FS
最小動作電圧2.6V@120A
ロード・レギュレーション(出力の% + オフセット)
CV≤0.03% +0.03%FS
CC≤0.05% +0.05%FS
ライン・レギュレーション(出力の% + オフセット)
CV≤0.03% +0.03%FS
CC≤0.05% +0.05%FS
過渡応答(定格負荷の10%~90%)≤5.0ms
ノイズ・リップル
電圧 / 電流≤80mVp-p(電圧)、
≤120mArms(電流)
温度ドリフト(0℃-40℃)
電圧 / 電流100ppm/℃(電圧)、200ppm/℃(電流)

電圧レギュレーションはリモートセンシング端子で測定。
ノイズ帯域 20 MHz。10µF 電解コンデンサと 0.1µF セラミック・コンデンサを出力端子に並列に接続して測定。

アクセサリー

付属品

写真

クイックガイド

USBケーブル

ハンドル(オプション)

着脱式端子台

16A 電源コード

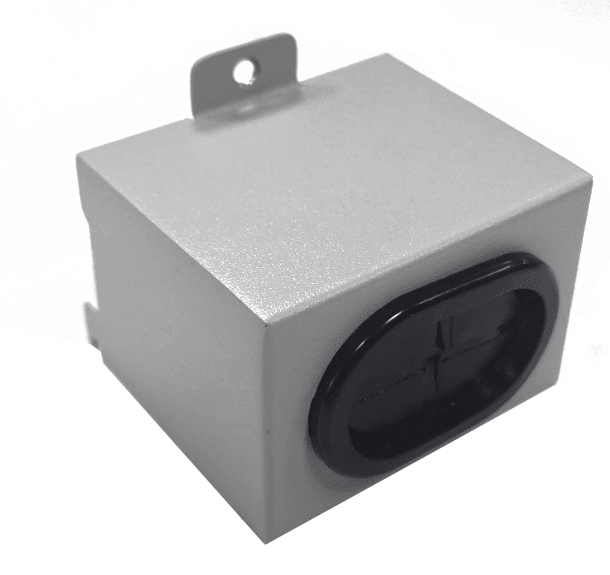

AC 端子保護カバー

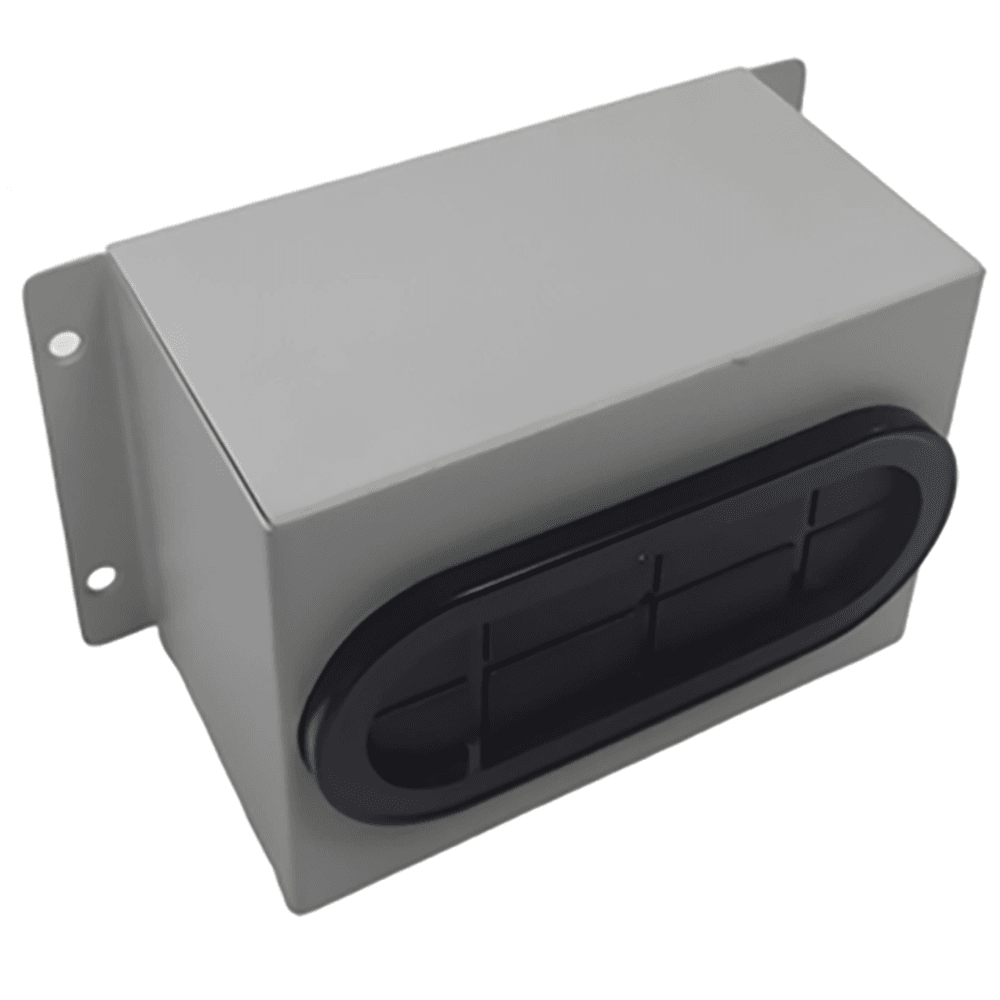

DC 端子保護カバー(オプション)

付属品は実際の出荷内容に準じます。
