特長

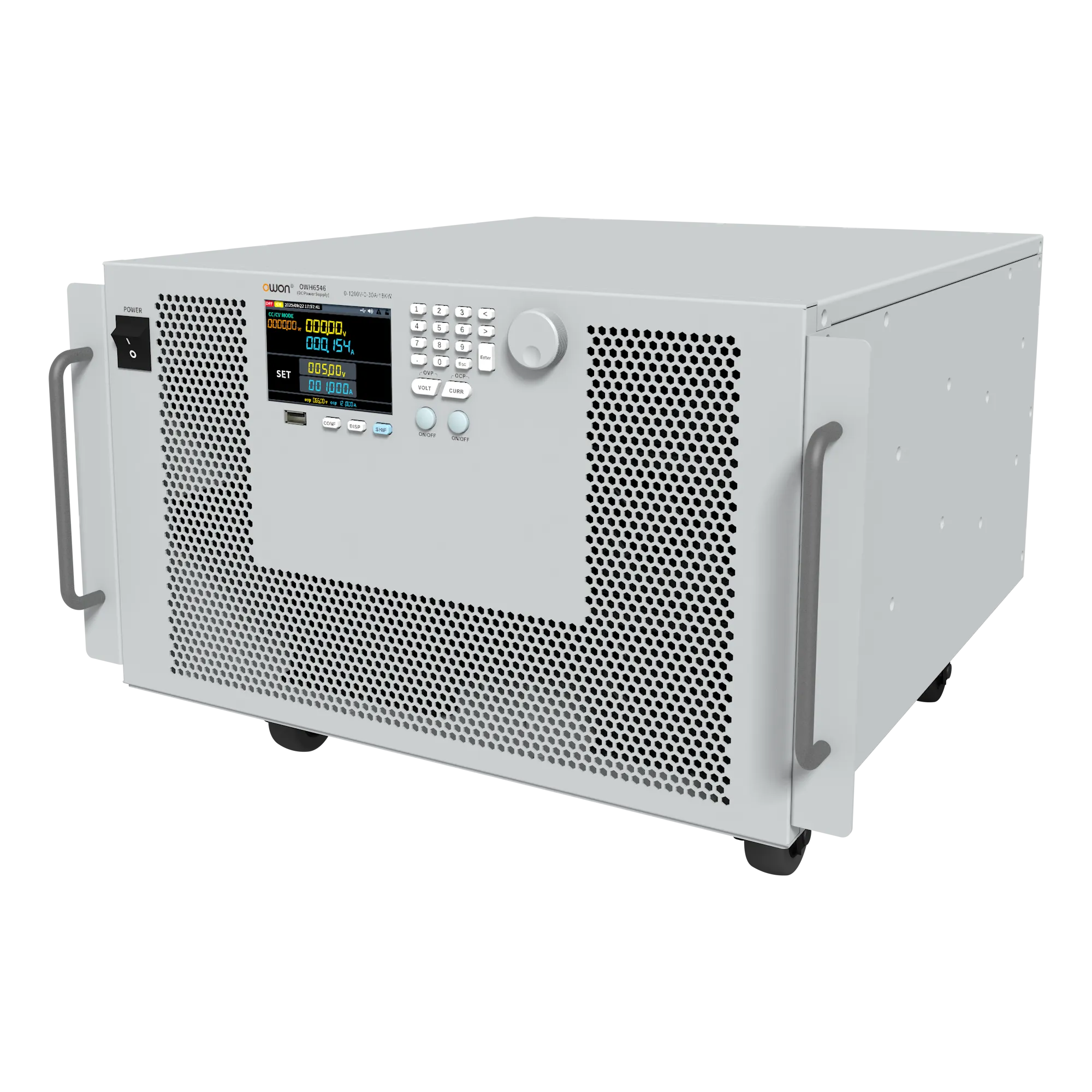

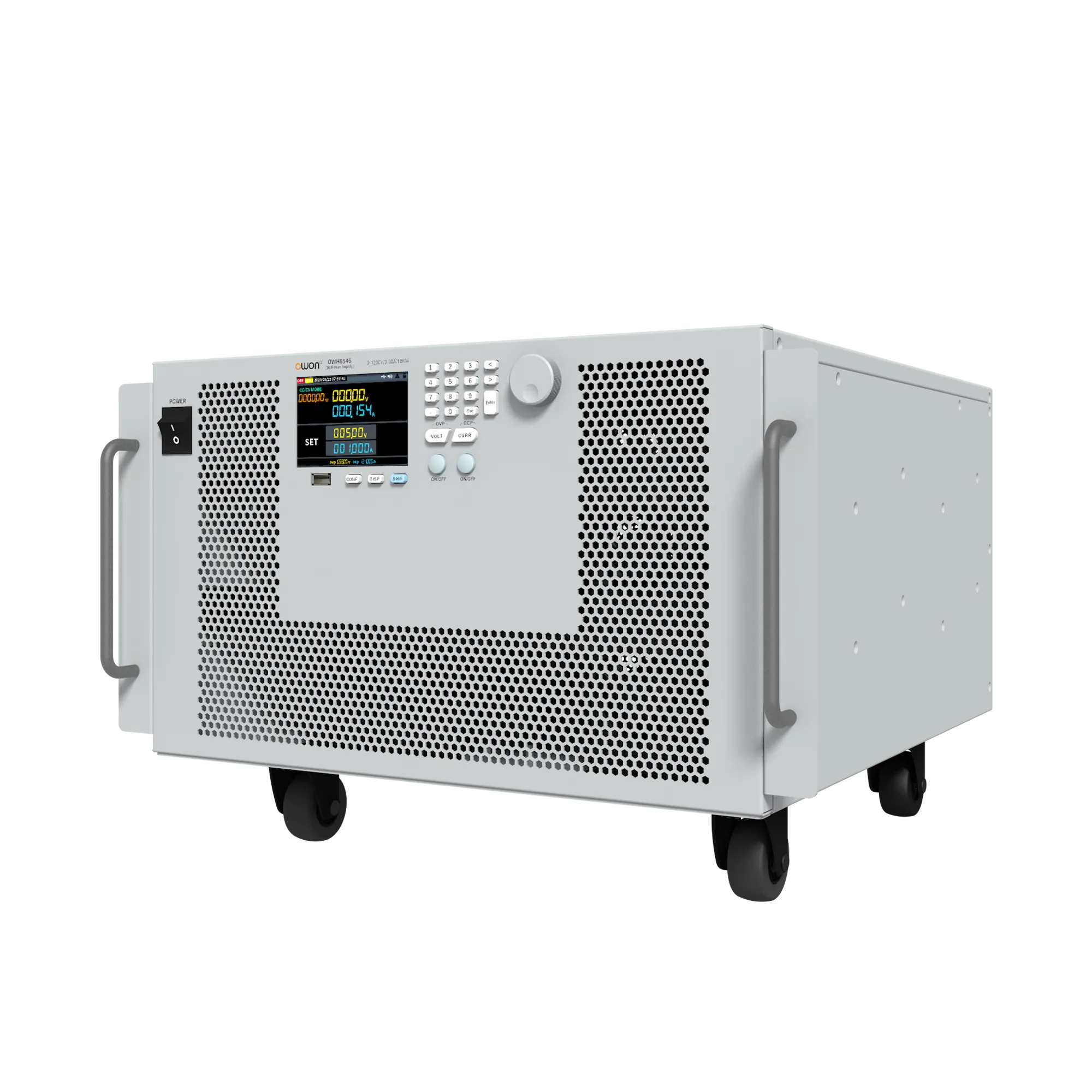

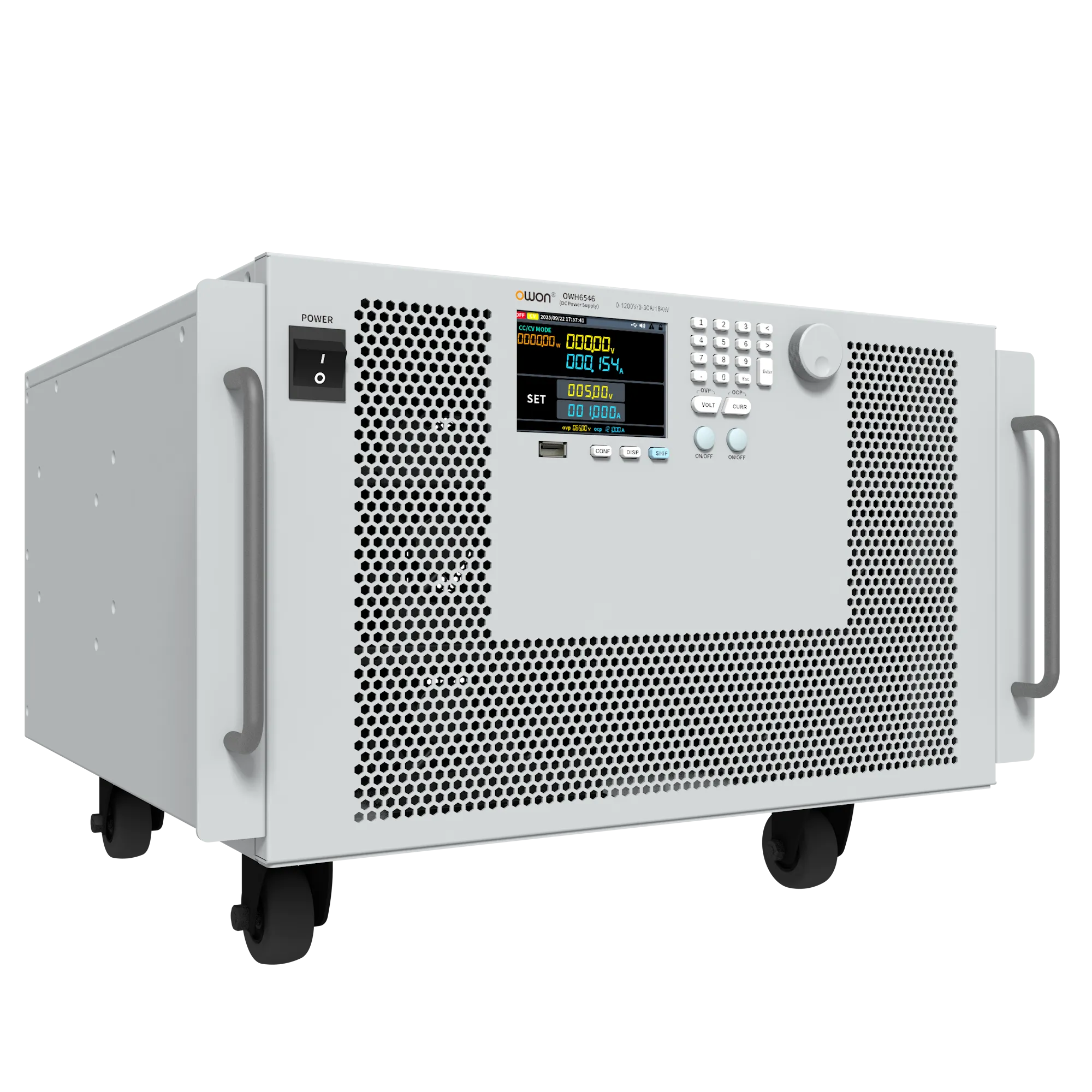

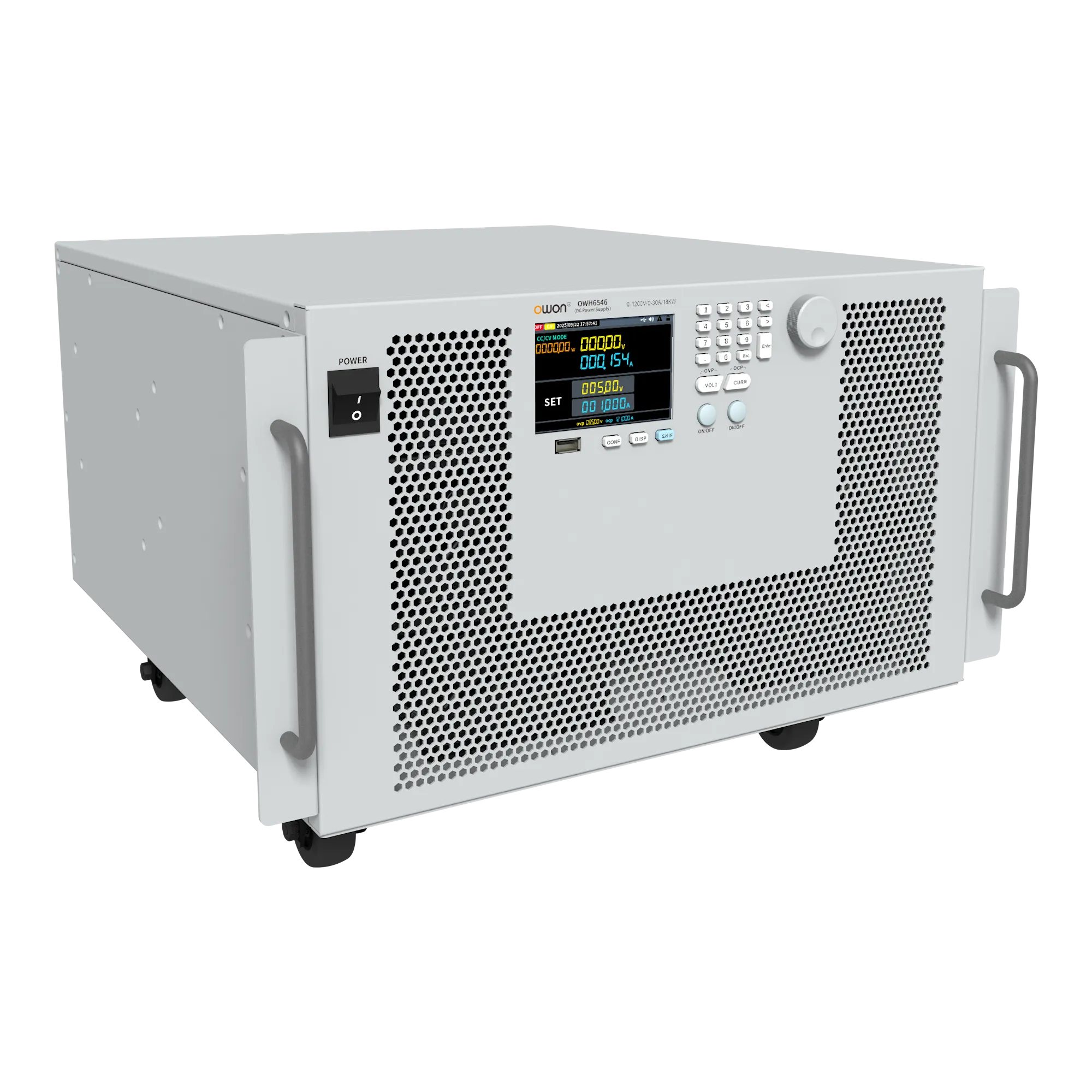

- 6U の標準ラックマウント設計、19インチ・ラックに完全対応
- 高電圧・大電力用途向けに設計（18kW/1200V/30A、三相入力）、

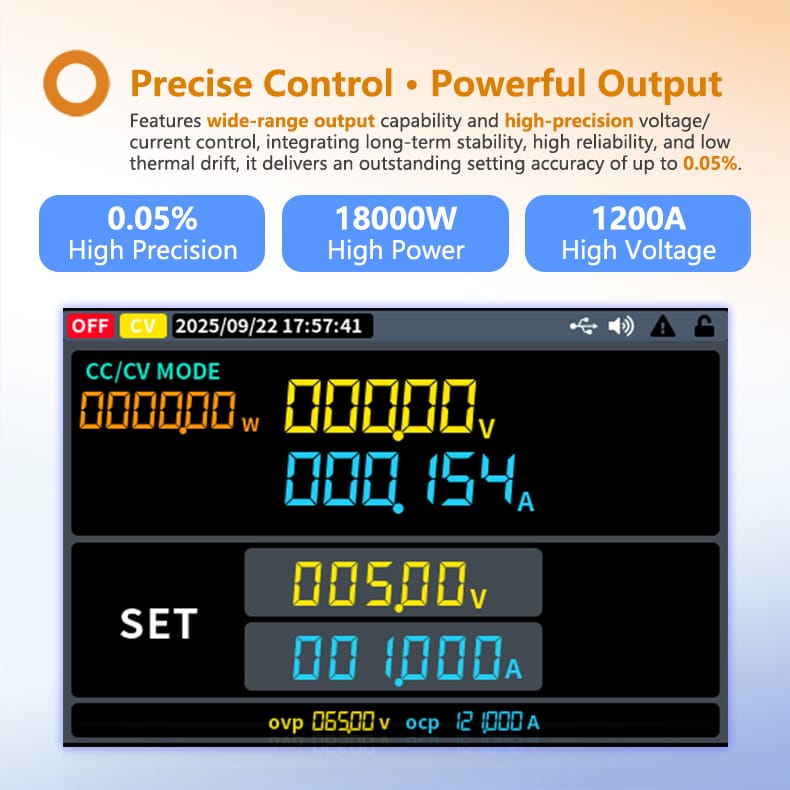

- 0.05% の高精度制御で長期安定性に優れ、温度ドリフトも低い
- 設定・リードバック分解能 10mV / 1mA
- CV/CC 優先モードを選択でき、さまざまな負荷特性に柔軟に対応

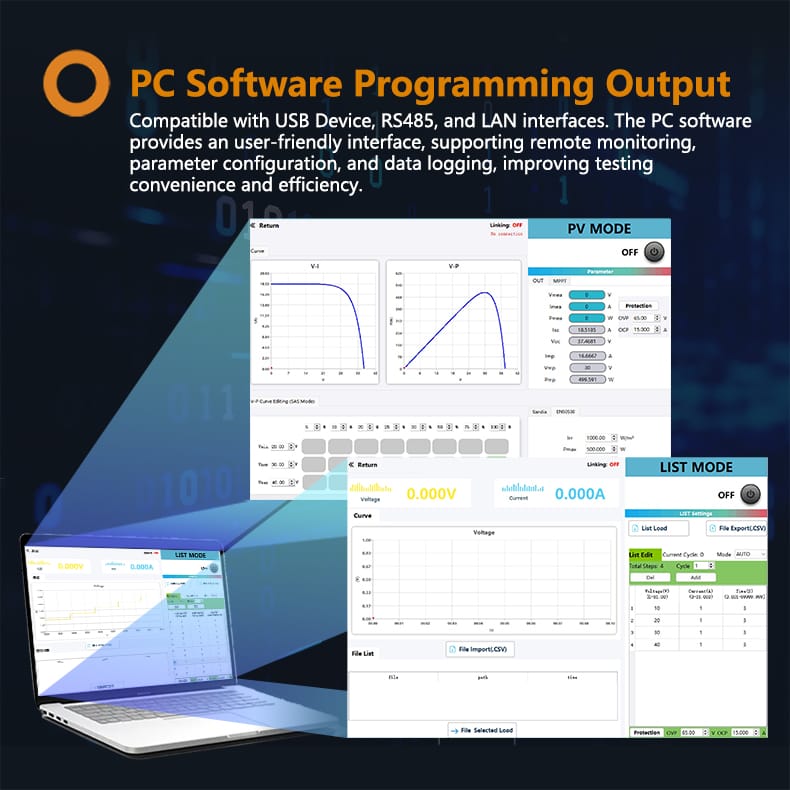

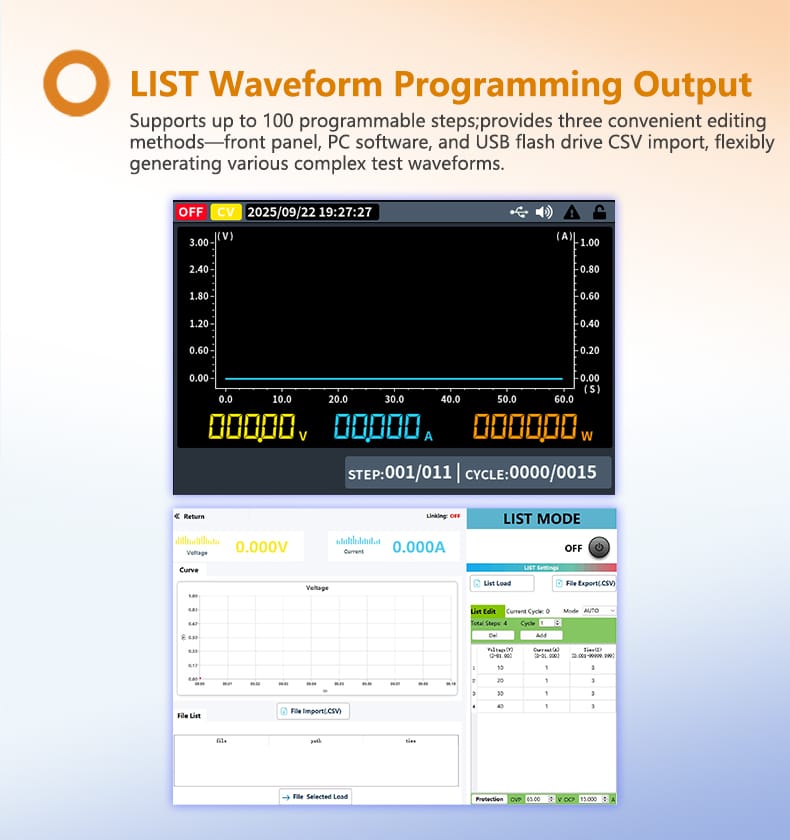

- 最大100ステップの LIST シーケンス・プログラミングと PC によるリモート制御に対応

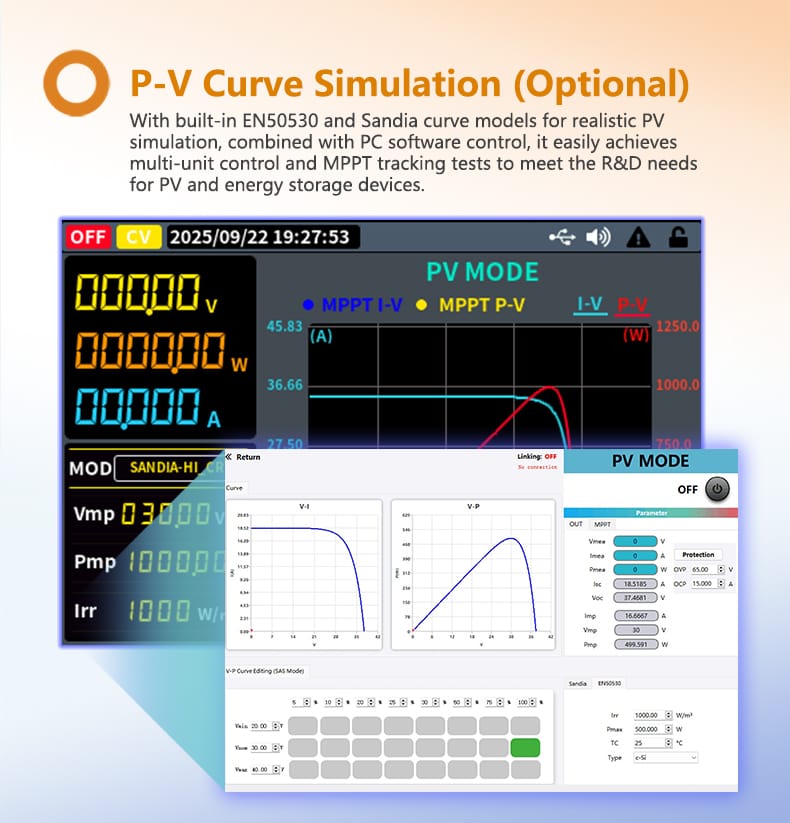

- P-V 曲線シミュレーションを内蔵し、太陽電池パネルの I-V 特性を正確に模擬

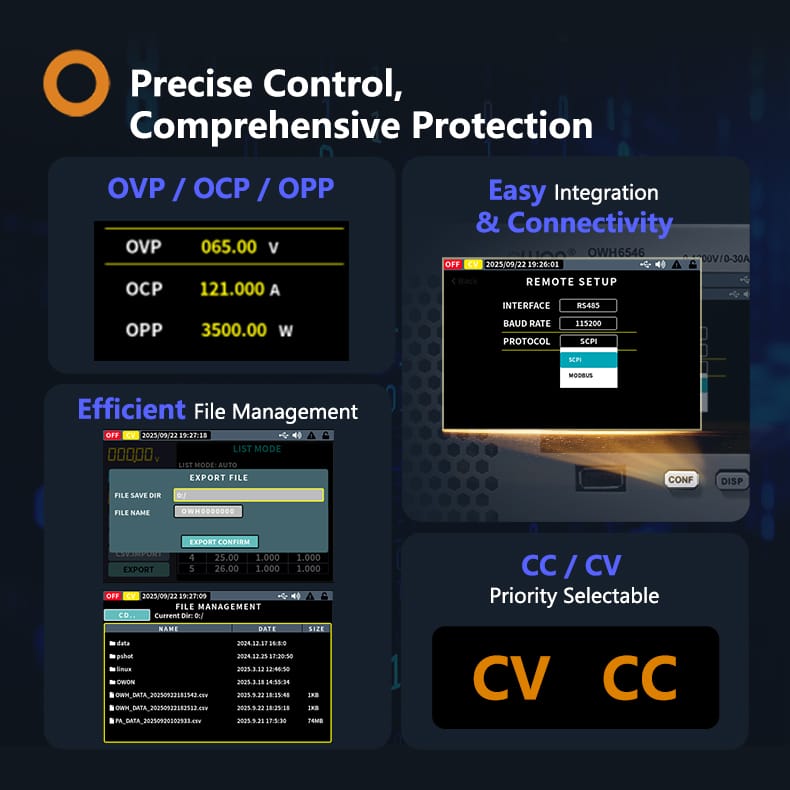

- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

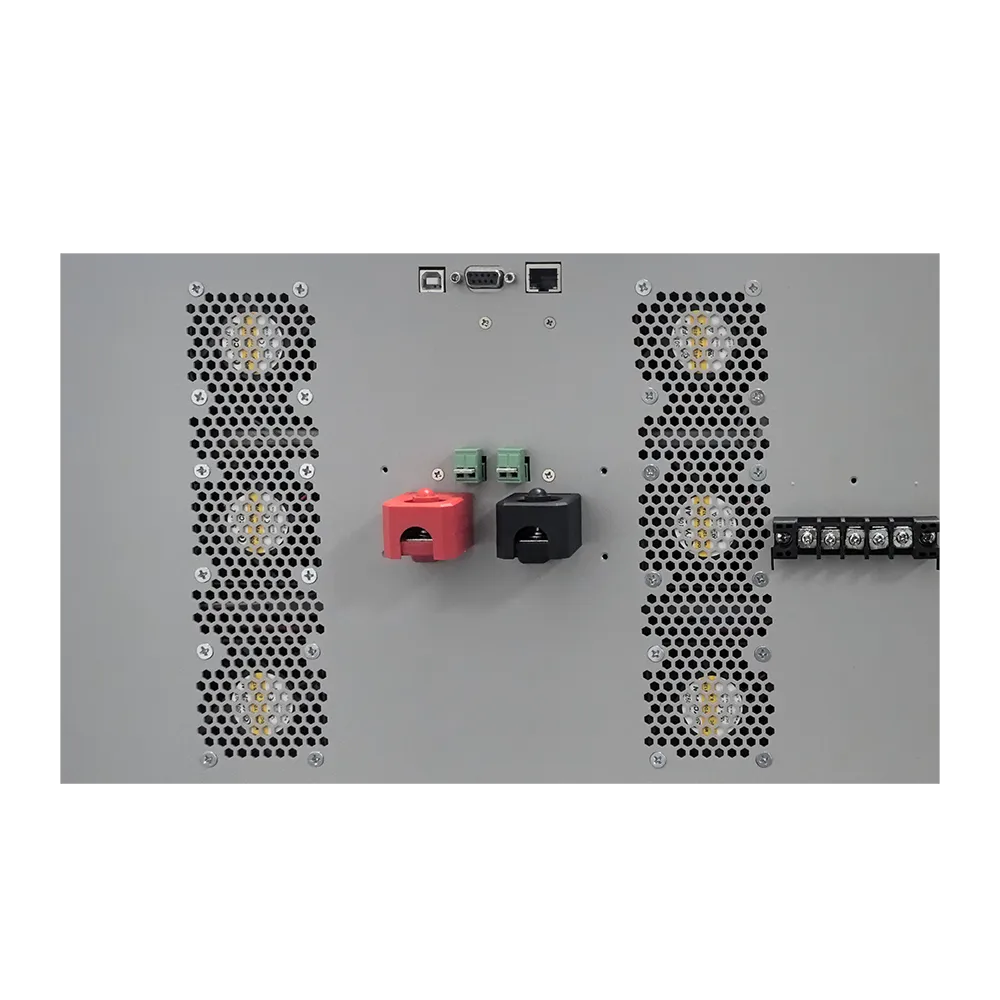

- USB CDC、RS485、Ethernet インターフェースを標準装備、SCPI 対応

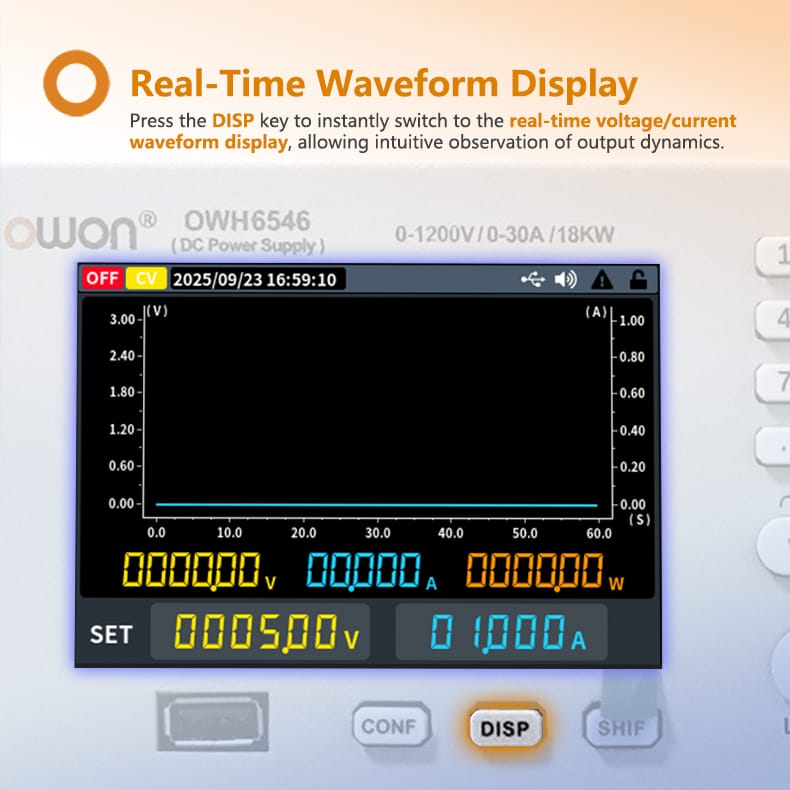

- 3.9インチ TFT カラー・ディスプレイで、変化する波形と試験パラメータをリアルタイムに表示
ラインナップ
| モデル | 最大電力 | 出力範囲 | 設定分解能 | P-V 機能 | 税込価格（円） |
|---|---|---|---|---|---|
| OWH6546 | 18kW | 1200V / 30A | 10mV / 1mA | オプション | ¥2,255,000 |
| OWH6546A | 12kW | 1200V / 20A | 10mV / 1mA | オプション | ¥1,256,200 |
製品詳細
仕様
以下の仕様は、規定の動作温度で30分以上連続して通電した後の値です
|
モデル |
OWH6546 |
OWH6546A | |
|---|---|---|---|
|
チャンネル |
1 | ||
|
定格出力 (0℃-40℃) |
電圧 |
0 -1200V |
0-1200V |
|
電流 |
0-30A |
0-20A | |
|
出力電力 |
18kW |
12kW | |
|
入力電源 |
三相4線、380Vac ±10%；45 Hz～65 Hz（L1/L2/L3-N） | ||
|
ロード・レギュレーション |
CV |
≤300mV |
≤300mV |
|
CC |
≤15mA |
≤45mA | |
|
ライン・レギュレーション |
CV |
≤300mV |
≤300mV |
|
CC |
≤15mA |
≤45mA | |
|
設定分解能 |
10mV/1mA | ||
|
リードバック分解能 |
10mV/1mA | ||
|
設定確度 |
電圧 |
≤0.05% ± 500mV |
≤0.05% ± 500mV |
|
電流 |
≤0.1% ± 30mA |
≤0.1% ± 90mA | |
|
リードバック確度 |
電圧 |
≤0.05% ± 500mV |
≤0.05% ± 500mV |
|
電流 |
≤0.1% ± 30mA |
≤0.1% ± 90mA | |
|
リップル・ノイズ |
電圧 |
≤2Vp-p |
≤2Vp-p |
|
電流 |
≤150mArms |
≤300mArms | |
|
出力温度係数（0℃～40℃） |
100ppm/℃（電圧）；200ppm/℃（電流） | ||
|
リードバック温度係数 |
100ppm/℃（電圧）；200ppm/℃（電流） | ||
|
過渡応答（定格負荷の10%～90%） |
≤5.0ms | ||
|
動作温度 |
0-40℃ | ||
|
ディスプレイ |
3.9インチ TFT LCD | ||
|
インターフェース |
USB，LAN，RS485 | ||
|
寸法（W×H×D mm） |
428 × 274.4 × 511 | ||
|
重量（kg） |
30kg | ||
アクセサリー
付属品は実際の出荷内容に準じます。
ユーザーマニュアル
着脱式端子台
電源コード
銅製ショートバー
データケーブル
