特長
- 2U サイズで標準19インチ・ラックに実装可能

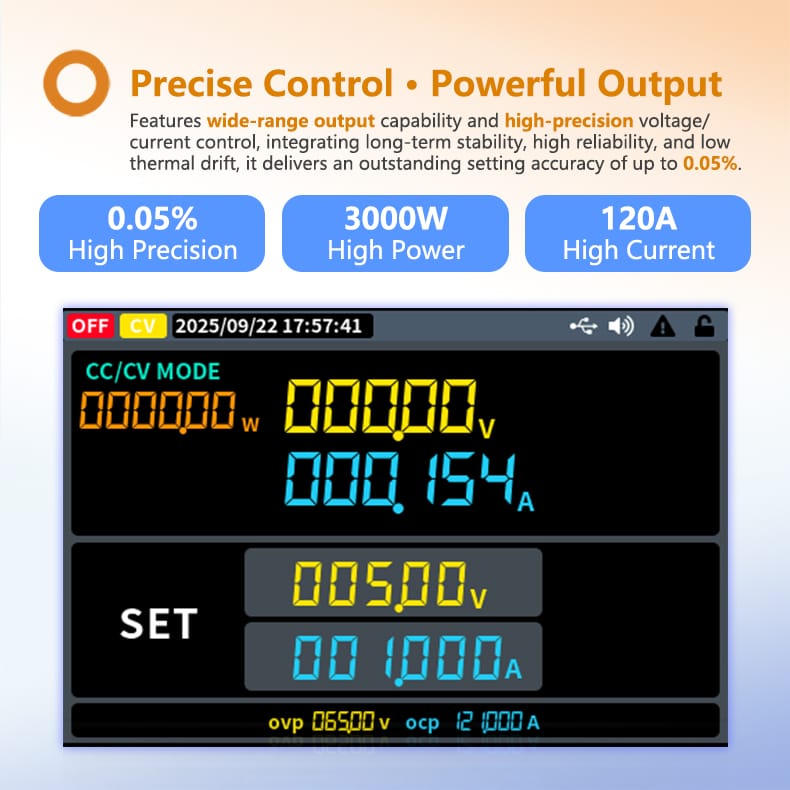

- 3000W のワイドレンジ出力（60V/120A）、確度 最高 0.05%
- 設定・リードバック分解能 10mV/1mA
- CV/CC 優先モードを選択でき、さまざまな負荷特性に対応

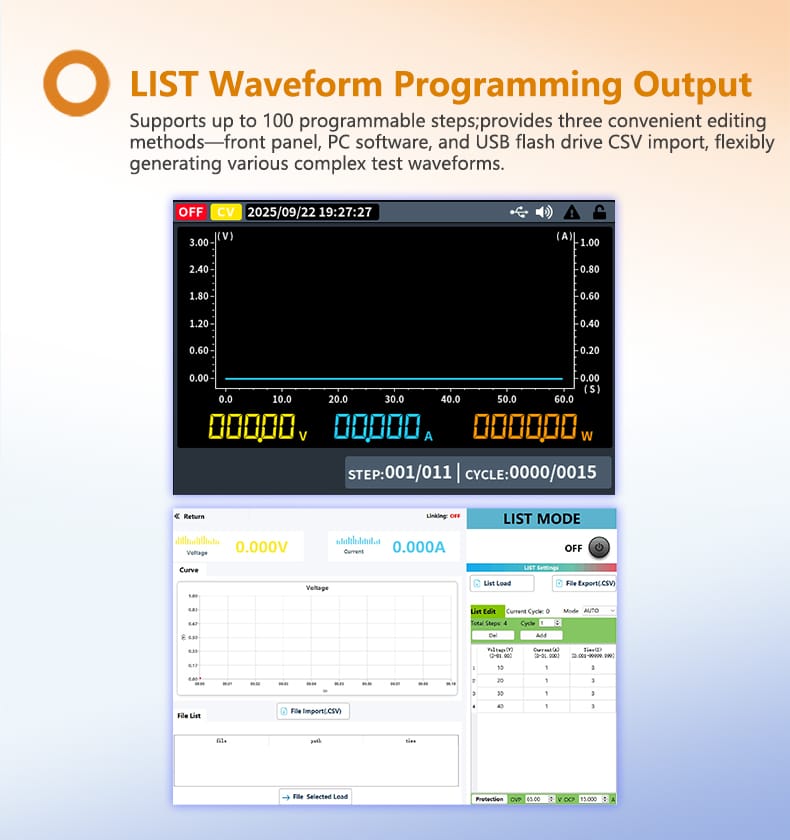

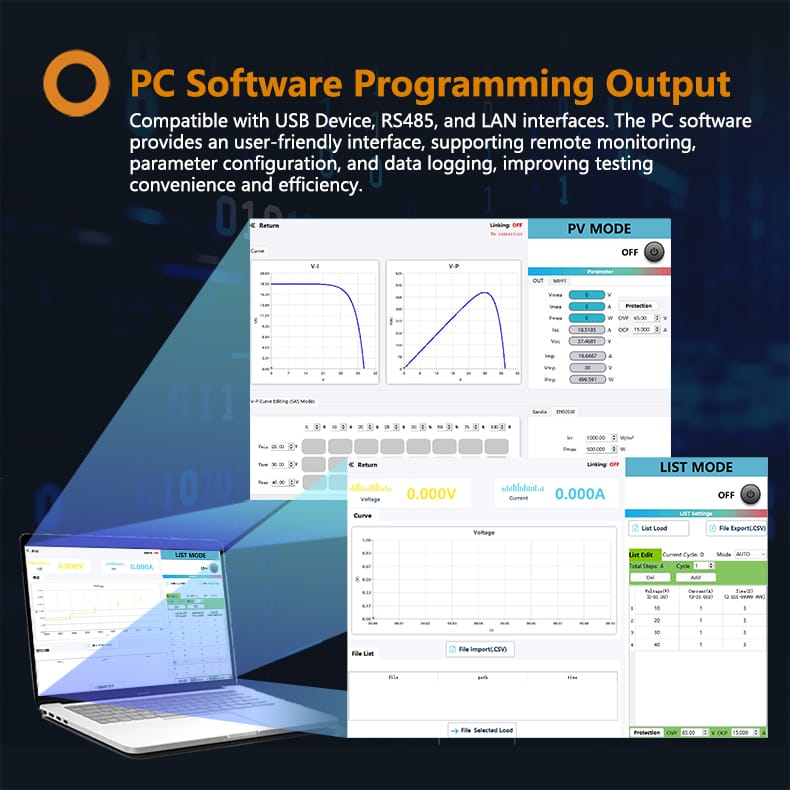

- 最大100ステップの LIST シーケンス・プログラミングと PC 制御に対応

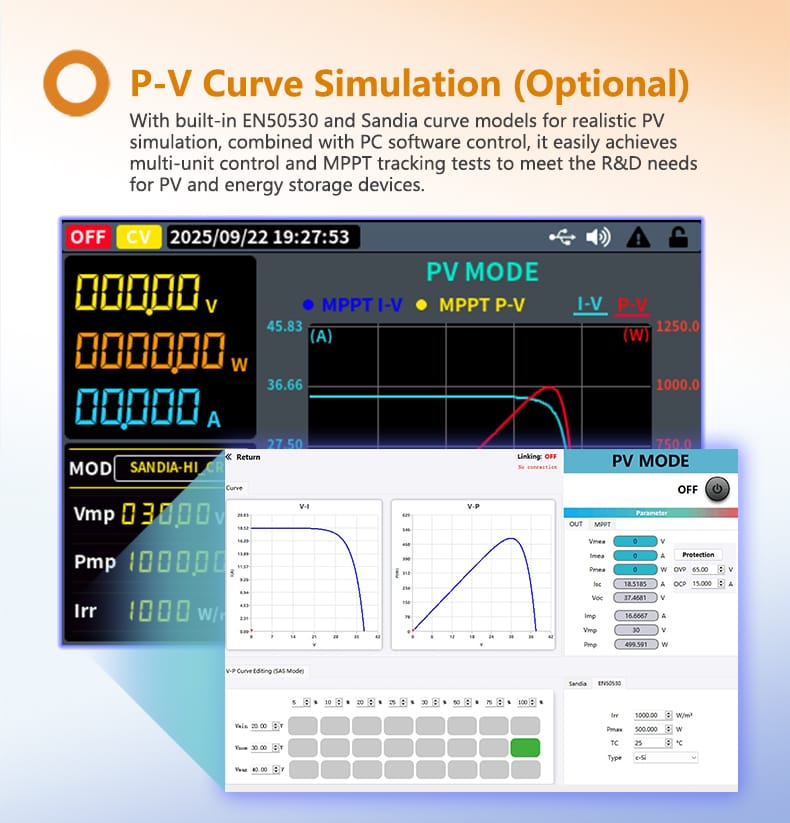

- P-V 曲線シミュレーションを内蔵し、太陽電池パネルの I-V 特性を正確に模擬

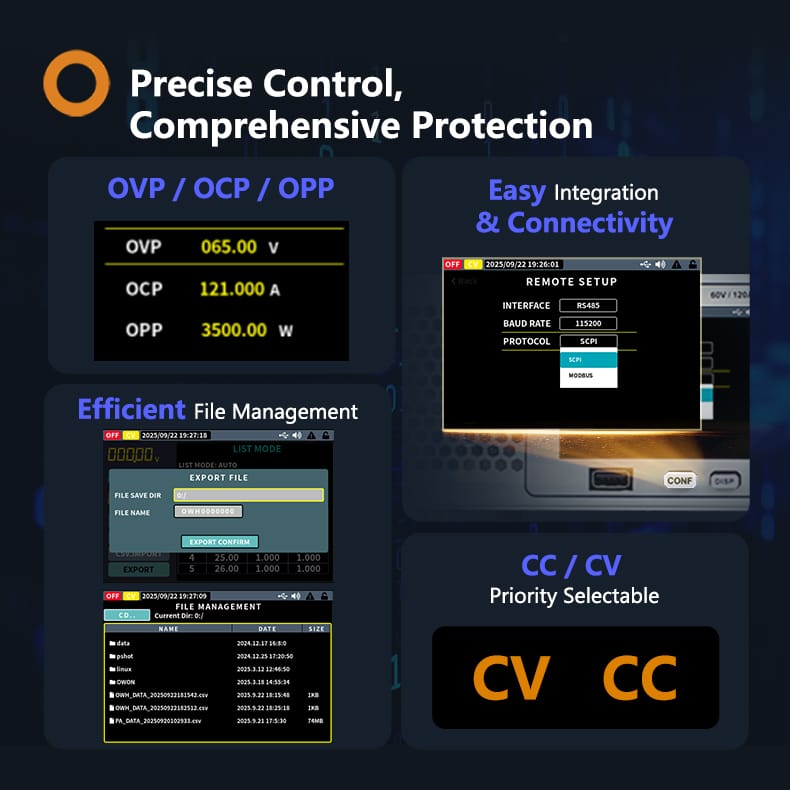

- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載
- USB CDC、RS485、Ethernet インターフェースを標準装備、SCPI 対応

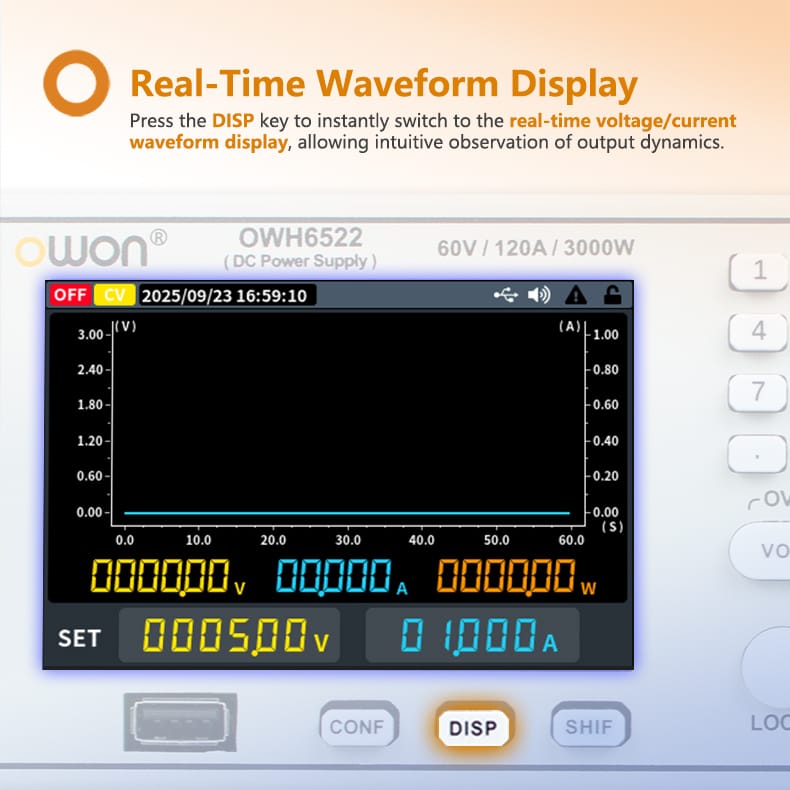

- 3.9インチ TFT カラー・ディスプレイで、変化する波形と試験パラメータをリアルタイムに表示
ラインナップ
| モデル | 最大電力 | 出力範囲 | 設定分解能 | P-V 機能 | 税込価格（円） |
|---|---|---|---|---|---|
| OWH6522 | 3000W | 60V/120A | 10mV/1mA | オプション | ¥407,000 |
製品詳細
仕様
以下の仕様は、規定の動作温度で30分以上連続して通電した後の値です
|
モデル |
OWH6522 | |
|---|---|---|
|
チャンネル |
1 | |
|
定格出力 (0℃-40℃) |
電圧 |
0 - 60V |
|
電流 |
0 - 120A | |
|
出力電力 |
3000W | |
|
入力電源 |
100V-240Vac*1；45 Hz-65 Hz | |
|
ロード・レギュレーション*2 |
CV |
≤30mV |
|
CC |
≤60mA | |
|
ライン・レギュレーション |
CV |
≤30mV |
|
CC |
≤60mA | |
|
設定分解能 |
10mV/1mA | |
|
リードバック分解能 |
10mV/1mA | |
|
設定確度 |
電圧 |
≤0.05% ± 30mV |
|
電流 |
≤0.1% ± 120mA | |
|
リードバック確度 |
電圧 |
≤0.05% ± 30mV |
|
電流 |
≤0.1% ± 120mA | |
|
リップル・ノイズ |
電圧 |
≤80mVp-p |
|
電流 |
≤120mArms | |
|
出力温度係数 (0℃-40℃) |
100ppm/℃（電圧）；200ppm/℃（電流） | |
|
リードバック温度係数 |
100ppm/℃（電圧）；200ppm/℃（電流） | |
|
過渡応答（定格負荷の10%～90%） |
≤5.0ms | |
|
動作温度 |
0-40℃ | |
|
ディスプレイ |
3.9インチ TFT LCD | |
|
インターフェース |
USB，LAN，RS485 | |
|
寸法（W×H×D mm） |
428 × 88.0 × 446 mm | |
|
重量（kg） |
約13kg | |
*1：入力電圧が低い場合は出力電力が低減されます。最大入力電流 ≤ 16A。
*2：この項目の検出点はリモートセンシング端子です。
アクセサリー
付属品は実際の出荷内容に準じます。
ユーザーマニュアル

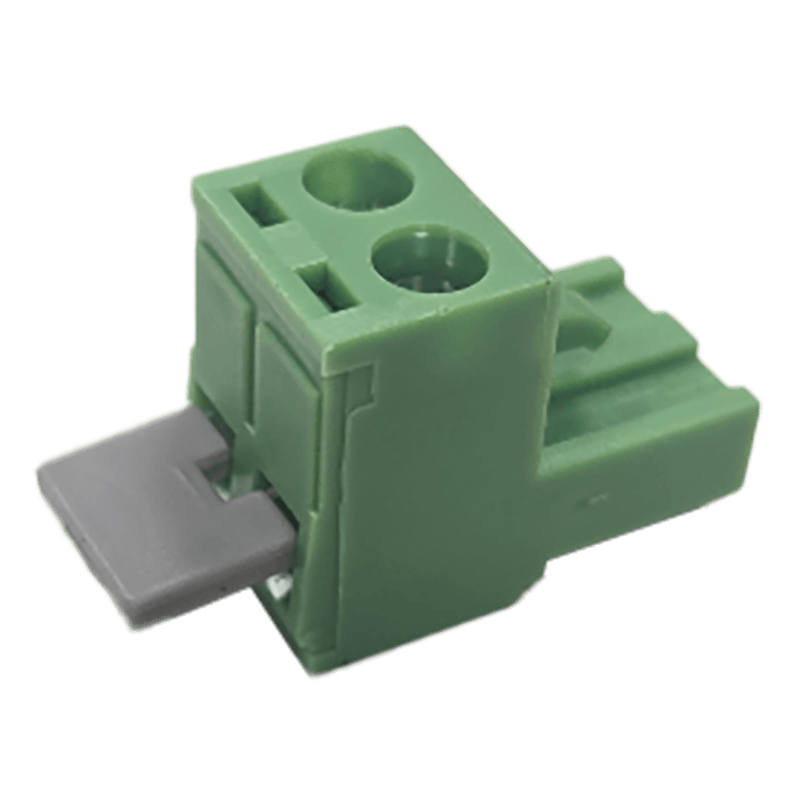

着脱式端子台
電源コード

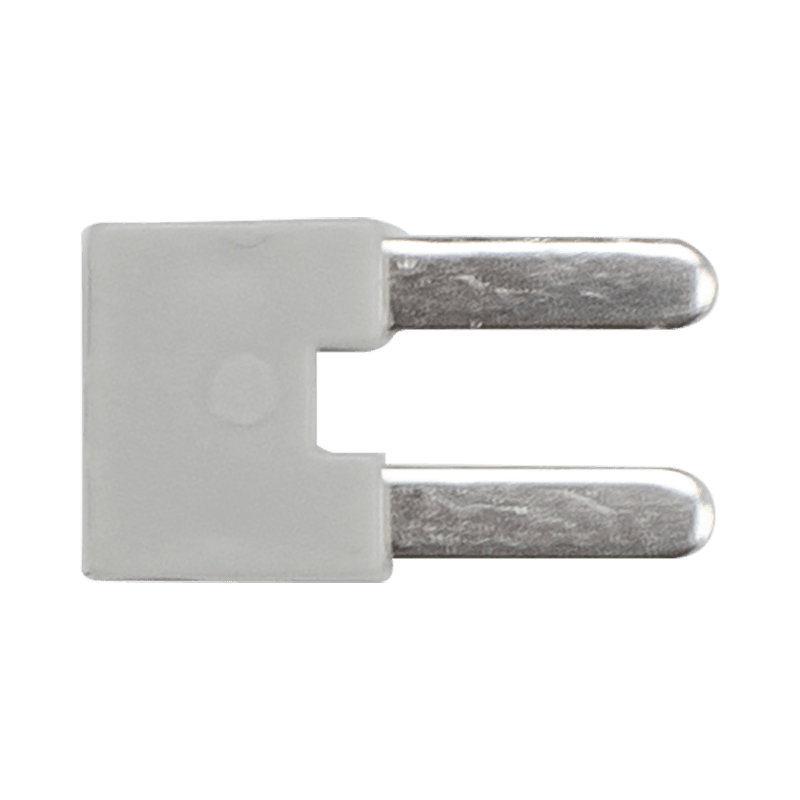

銅製ショートバー

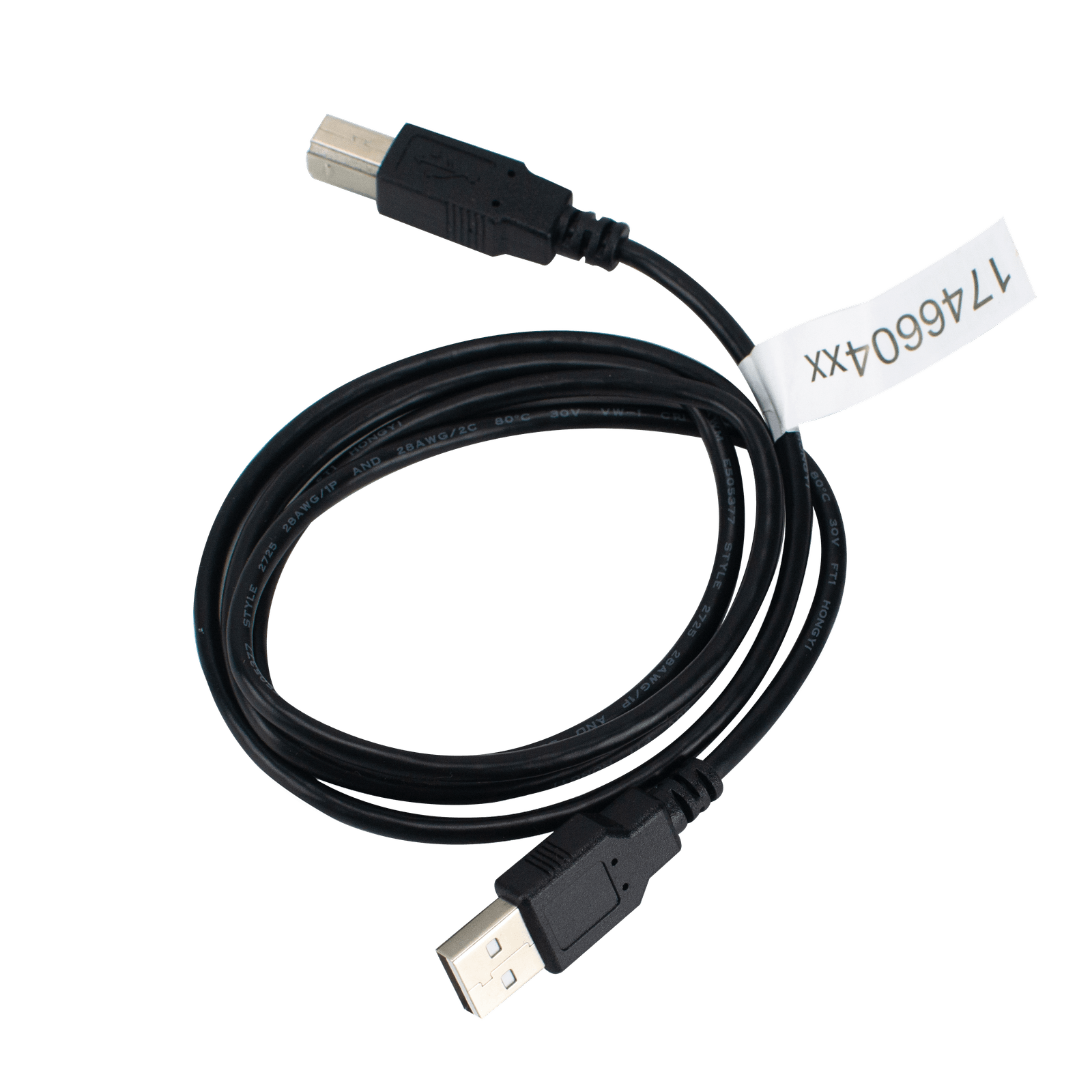

データケーブル
