特長
- 1/2幅 3Uサイズ、標準19インチラックに実装可能
- 高性能：出力 600W / 1000W / 2000W、確度 0.05%
- 最大 80V の電圧と最大 20A の電流を出力
- 高い設定／リードバック分解能：10mV/1mA
- CV/CC 優先モード設定
- 放電回路を内蔵し、電源オフ時に高電圧が残留しません

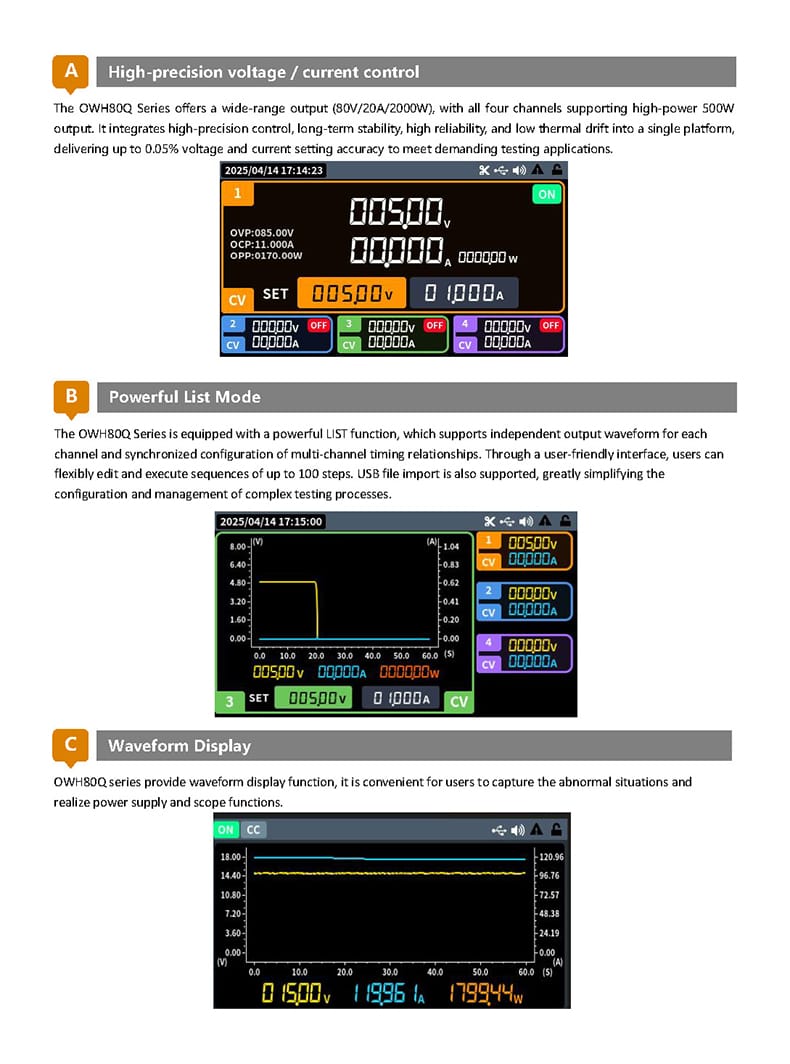

- 3インチ TFT カラーLCD、出力のグラフ表示と1分間のデータロギングに対応
- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

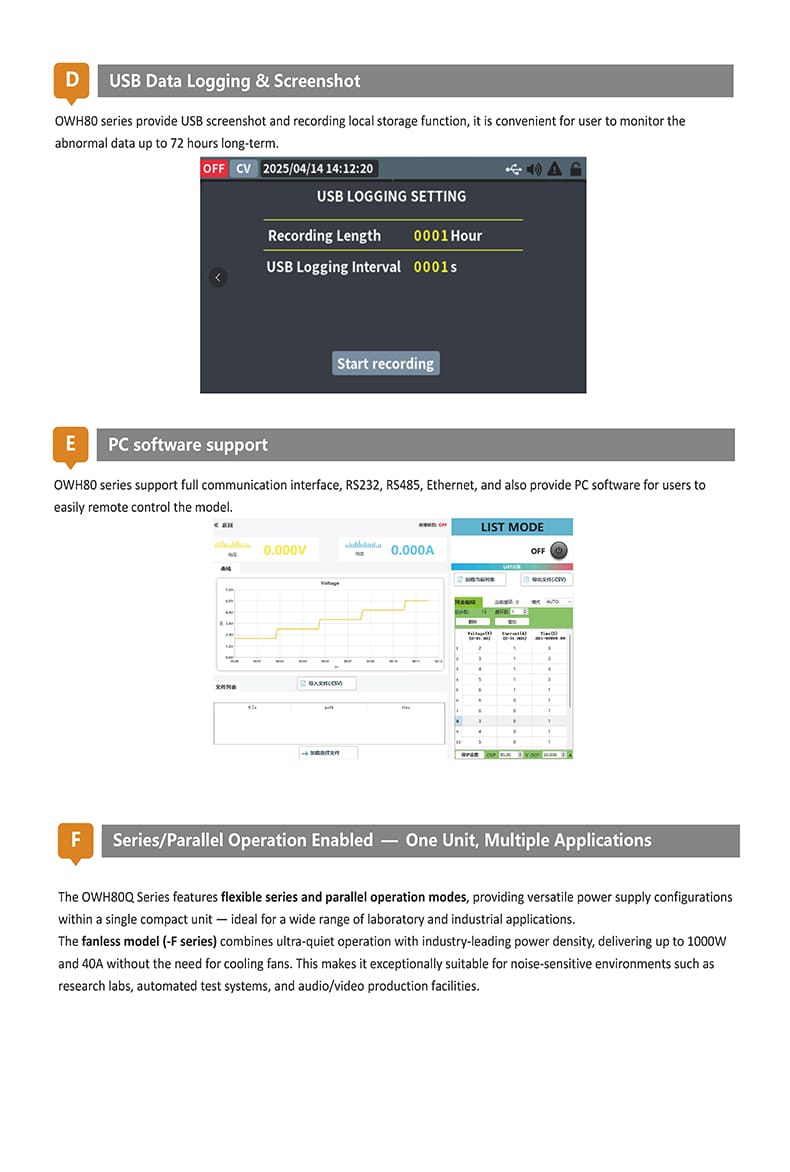

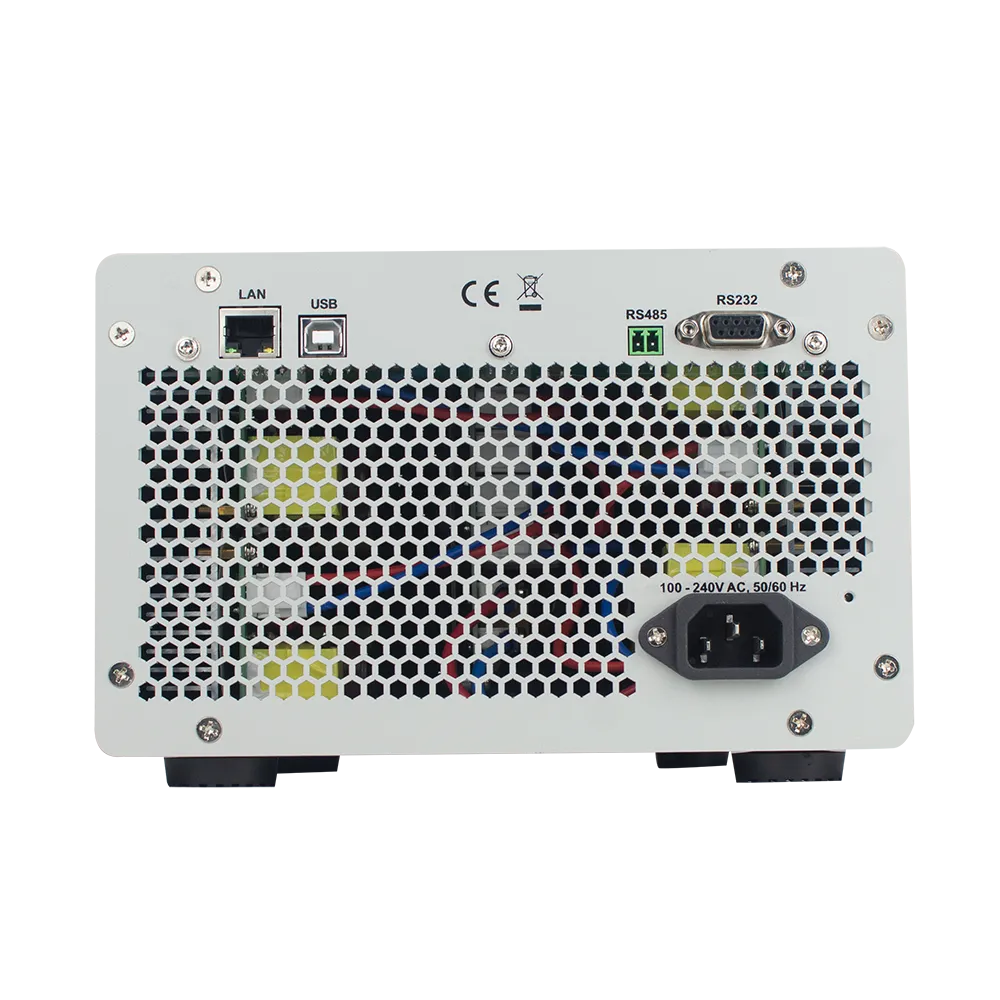

- LAN、RS485、RS232 のシリアル通信インターフェースと SCPI に対応
ラインナップ
| モデル | 出力電力 | 電圧 / 電流範囲 | チャンネル | 入力電源 | 税込価格（円） |
|---|---|---|---|---|---|
| OWH8080Q-2000 | 4*500W | 80V / 20A | 4 | 198V-240Vac | ¥336,600 |
| OWH8040Q-600F | 4*150W | 80V / 10A | 4 | 100V-240Vac | ¥350,900 |
| OWH8020Q-1000F | 4*250W | 80V / 5A | 4 | 100V-240Vac | ¥361,900 |
製品詳細
仕様
以下の仕様は、規定の動作温度で30分以上連続して通電した後の値です
|
モデル |
OWH8080Q-2000 |
OWH8040Q-600F |
OWH8020Q-1000F | |
|---|---|---|---|---|
|
チャンネル |
4 | |||
|
定格出力 (0℃-40℃) |
電圧 |
0 - 80V |
0 - 80V |
0 - 80V |
|
電流 |
0 - 20A |
0 -10A |
0 - 5A | |
|
出力電力 |
4*500W |
4*150W |
4*250W | |
|
入力電源 |
198V～240Vac；45 Hz～65 Hz |
100V～240Vac；45 Hz～65 Hz | ||
|
ロード・レギュレーション （出力の% + オフセット） |
CV |
≤0.05%+20mV |
≤0.03%+20mV |
≤0.03%+20mV |
|
CC |
≤0.1%+30mA |
≤0.05%+30mA |
≤0.05%+30mA | |
|
ライン・レギュレーション （出力の% + オフセット） |
CV |
≤0.05%+20mV |
≤0.03%+20mV |
≤0.05%+20mV |
|
CC |
≤0.1%+30mA |
≤0.05%+30mA |
≤0.05%+30mA | |
|
設定分解能 |
10mV/1mA | |||
|
リードバック分解能 |
10mV/1mA | |||
|
設定確度 |
電圧 |
≤0.05% ± 20mV |
≤0.05% ± 40mV |
≤0.05% ± 40mV |
|
電流 |
≤0.1% ± 30mA |
≤0.1% ± 0.1%FS |
≤0.1% ± 0.1%FS | |
|
リードバック確度 |
電圧 |
≤0.05% ± 20mV |
≤0.05% ± 40mV |
≤0.05% ± 40mV |
|
電流 |
≤0.1% ± 30mA |
≤0.1% ± 0.1%FS |
≤0.1% ± 0.1%FS | |
|
リップル・ノイズ |
電圧 |
≤50mVp-p |
≤100mVp-p |
≤100mVp-p |
|
電流 |
≤30mArms |
≤100mArms |
≤120mArms | |
|
出力温度係数 (0℃-40℃) |
100ppm/℃（電圧）；200ppm/℃（電流） | |||
|
リードバック温度係数 |
100ppm/℃（電圧）；200ppm/℃（電流） | |||
|
過渡応答 （定格負荷の10%～90%） |
≤5.0ms | |||
|
動作温度 |
0-40℃ | |||
|
ディスプレイ |
USB, LAN, RS485,RS232 | |||
|
インターフェース |
4.3インチ TFT LCD | |||
|
寸法（W×H×D mm） |
215.0 × 133.0 × 446.2 | |||
|
重量（kg） |
約6kg | |||
アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
クイックガイド
USBケーブル
