特長
- 周波数帯域：20 MHz, 50 MHz, 100 MHz, 200 MHz
- 2チャンネル
- 最高サンプルレート：100 MSa/s（SDS1022）, 500 MSa/s（SDS1052）, 1 GSa/s（SDS1102,SDS1202）
- 薄型ボディ

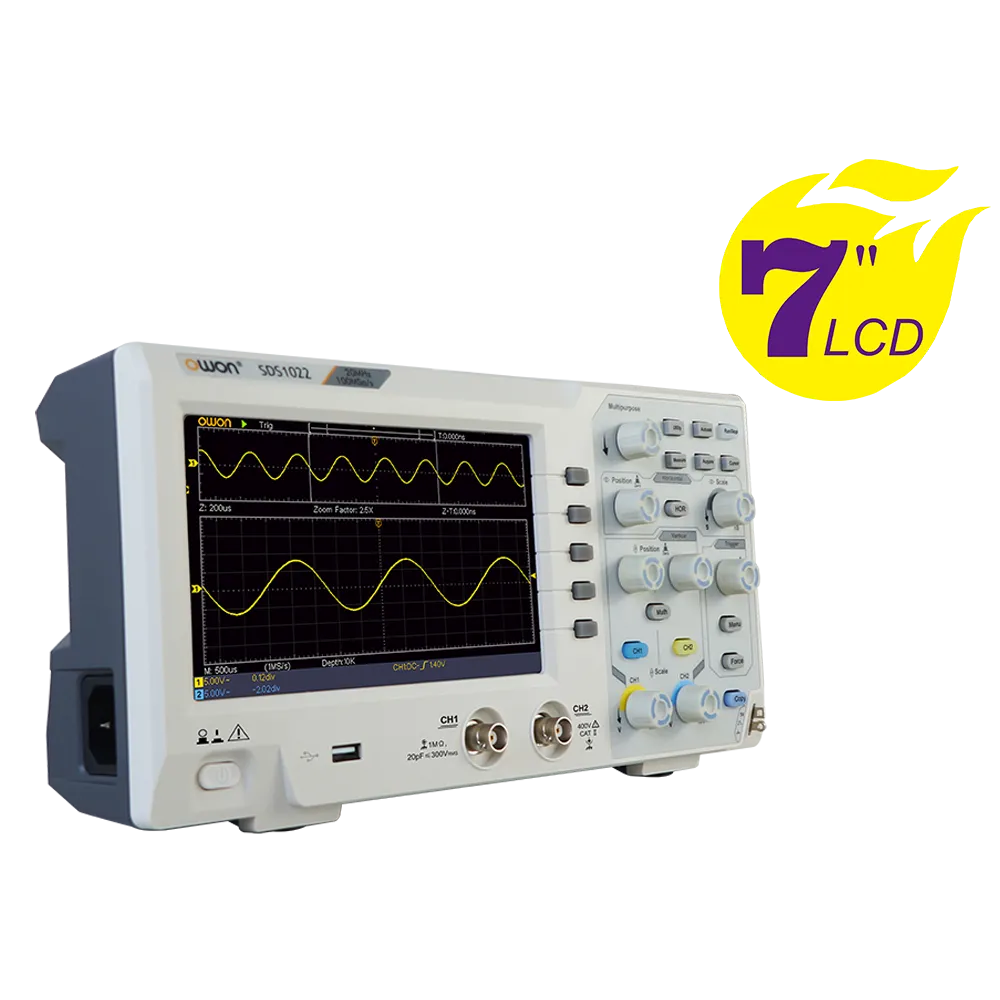

- 7インチ高解像度LCD
- インターフェース： USBホスト、USBデバイス
- SCPIコマンドをサポート
ラインナップ
| モデル | チャンネル数 | 周波数帯域 | サンプルレート | レコード長 | 税込価格（円） |
|---|---|---|---|---|---|
| SDS1022 | 2 | 20 MHz | 100 MSa/s | 10k | ¥38,500 |
| SDS1102 | 2 | 100 MHz | 1 GSa/s | 10k | ¥42,900 |
| SDS1202 | 2 | 200 MHz | 1 GSa/s | 10k | ¥47,300 |
製品詳細
1. 大型ディスプレイ
7インチの高解像度LCDにより、波形を観測しやすくなります。

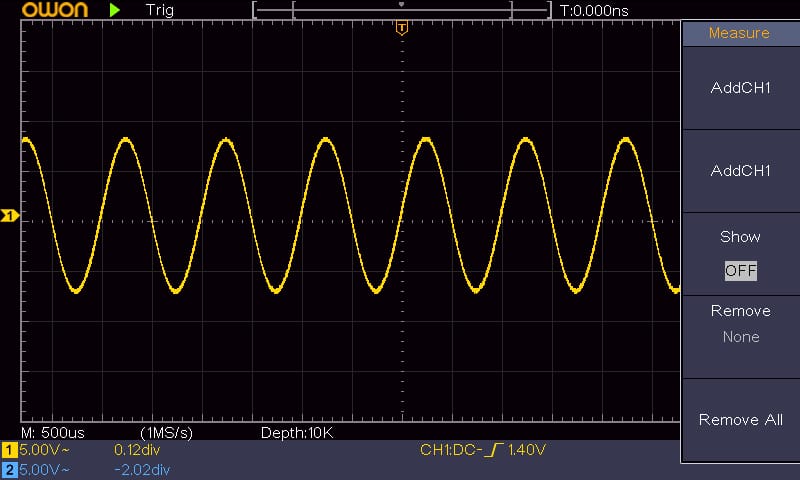

2. フレンドリーなメニュー画面
フレンドリーな操作メニューにより、簡単に操作することができます。

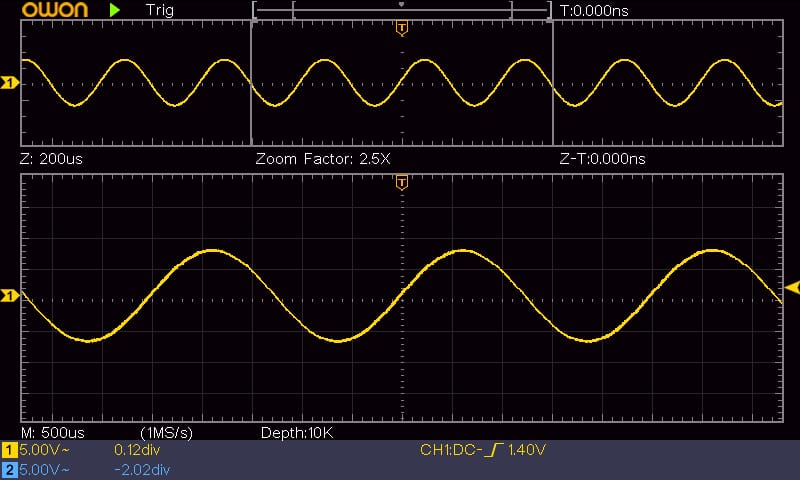

3. ズーム表示
波形をズームすることで、全波形から異常波形を見つけ出すことが容易になります。

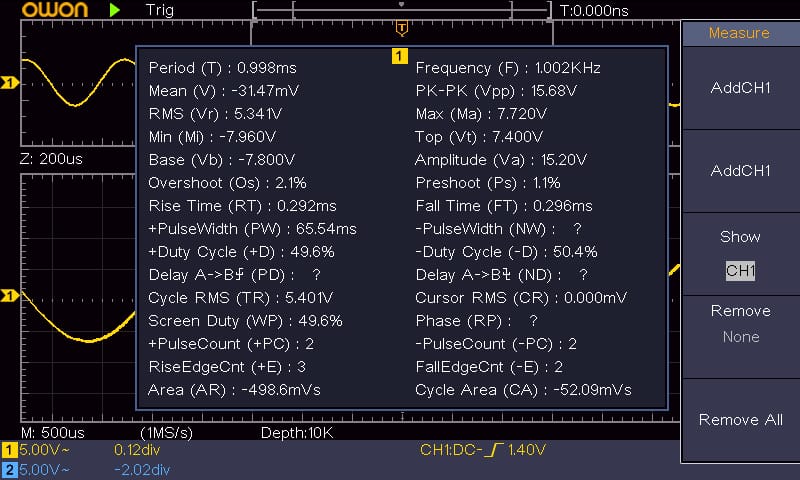

4. スナップショット
ワンクリックで、30の自動測定アイテムのすべての結果を得られます。

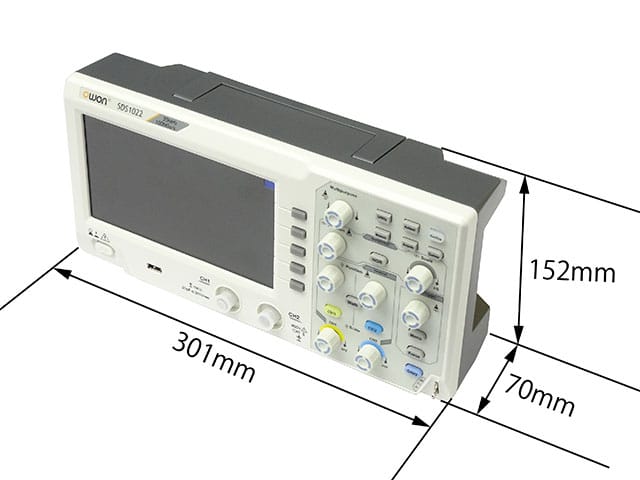

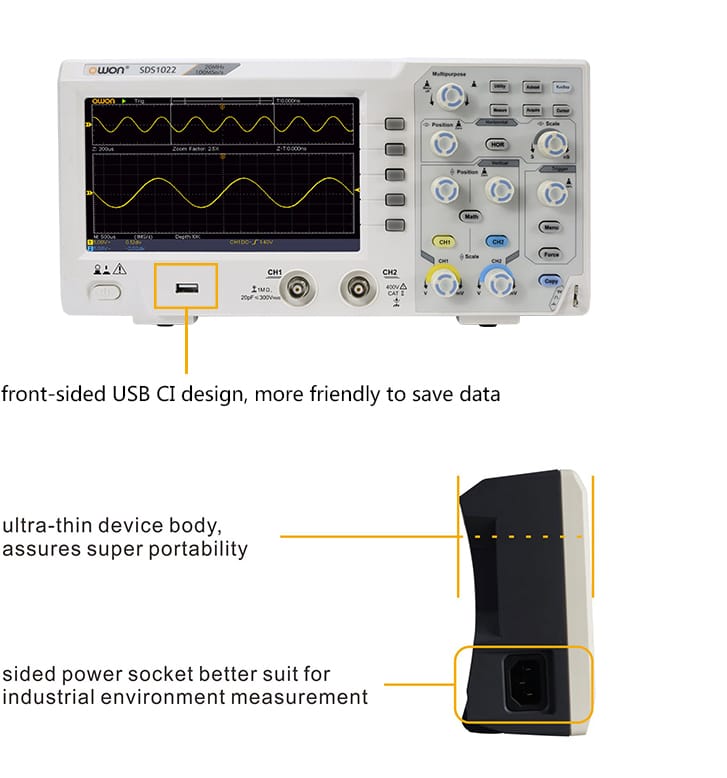

5. サイズとパッケージ
仕様
| モデル | SDS1022 | SDS1052 |
| |||
|---|---|---|---|---|---|---|
| 周波数帯域 | 20 MHz | 50 MHz |
| |||
| 最高サンプルレート | 100 MSa/s | 500 MSa/s | 1 GSa/s | |||
| 水平軸スケール | 5ns/div - 1000s/div, ステップ 1 - 2 - 5 | 2ns/div - 1000s/div, ステップ 1 - 2 - 5 | ||||
| チャンネル数 | 2 | |||||
| ディスプレイ | 7インチ カラーLCD, 800 x 480 ピクセル | |||||
| 入力カップリング | DC, AC, GND | |||||
| 垂直軸分解能 | 8 ビット | |||||
| 垂直軸スケール | 5mV/div - 5V/div | |||||
| トリガ・タイプ | エッジ, ビデオ | |||||
| トリガ・モード | オート, ノーマル, シングル | |||||
| 波形演算 | ＋、－、×、÷、反転、FFT | |||||
| ヒューズ | 2A、Tクラス（タイムラグ）、250V | |||||
| 寸法（W × H × D） | 301 × 152 × 70 mm | |||||
| 重量 | 約 1.1 kg | |||||
アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
CD Rom
クイックガイド
USBケーブル
プローブ
プローブ調整ツール
