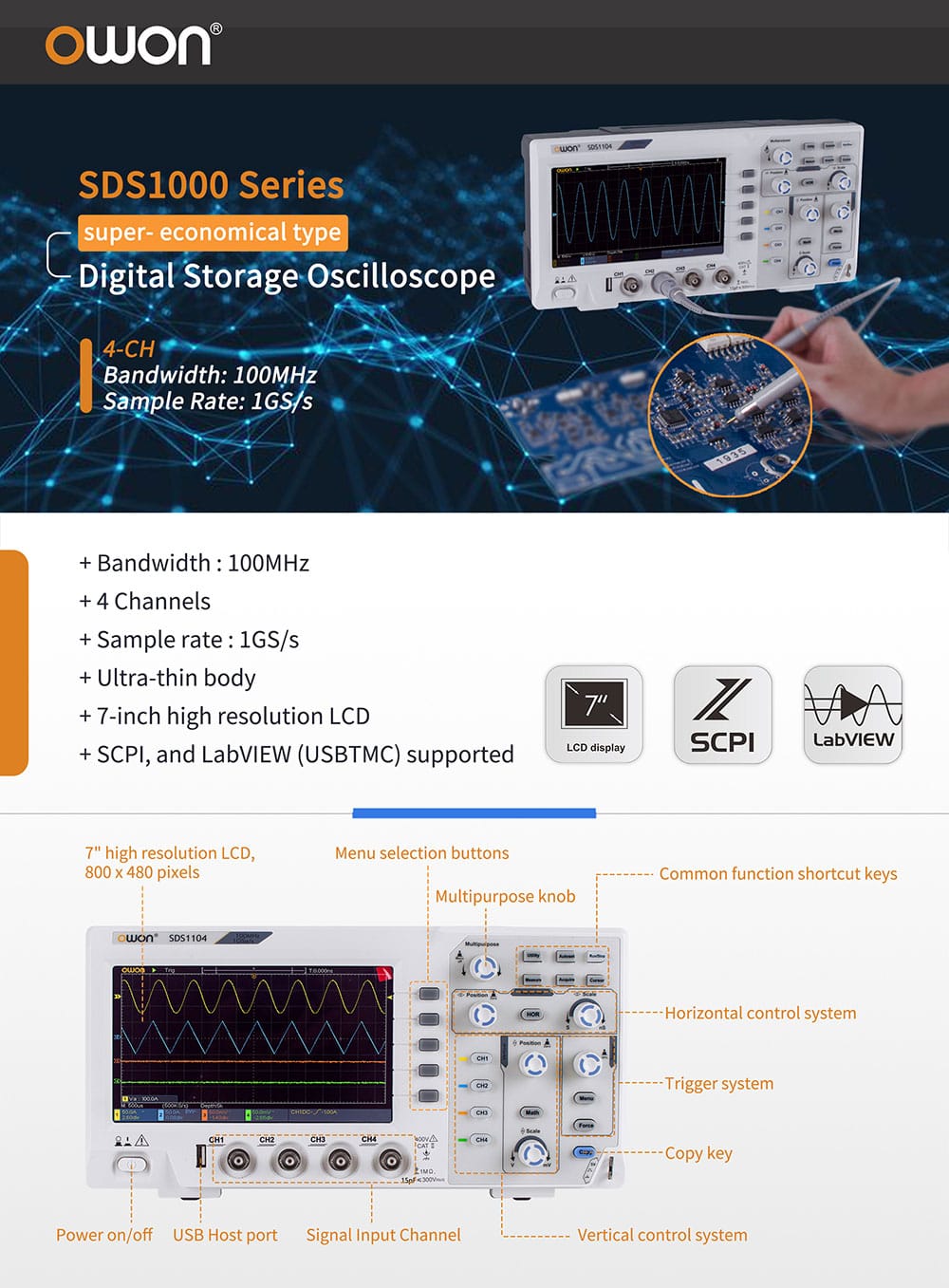

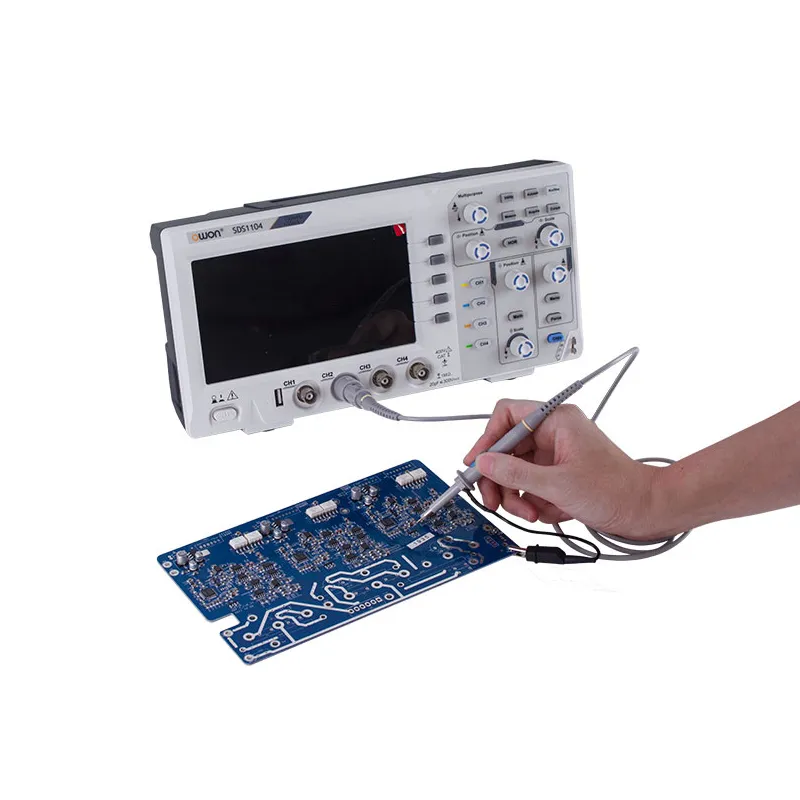

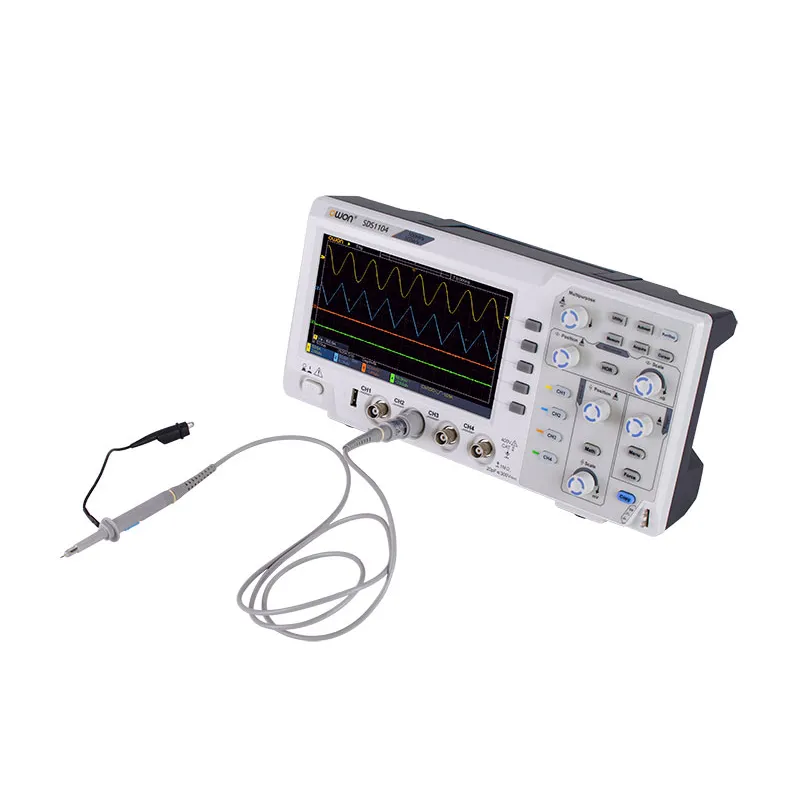

SDS1104 4チャンネルデジタル・オシロスコープ

特長

モデル	チャンネル数	周波数帯域	サンプルレート	レコード長	税込価格（円）
SDS1104	4	100 MHz	1 GSa/s	20k	¥49,500

モデル	SDS1104
周波数帯域	100 MHz
サンプルレート	1 GSa/s
水平軸スケール	2ns/div～1000s/div、1-2-5ステップ
チャンネル数	4
ディスプレイ	7インチカラーLCD、800×480ピクセル
レコード長	20K
プローブ減衰比	1X、10X、100X、1000X
入力カップリング	DC, AC , and GND
垂直軸スケール	5mV/div～5V/div（入力端）
トリガ・タイプ	エッジ、ビデオ
トリガ・モード	オート、ノーマル、シングル

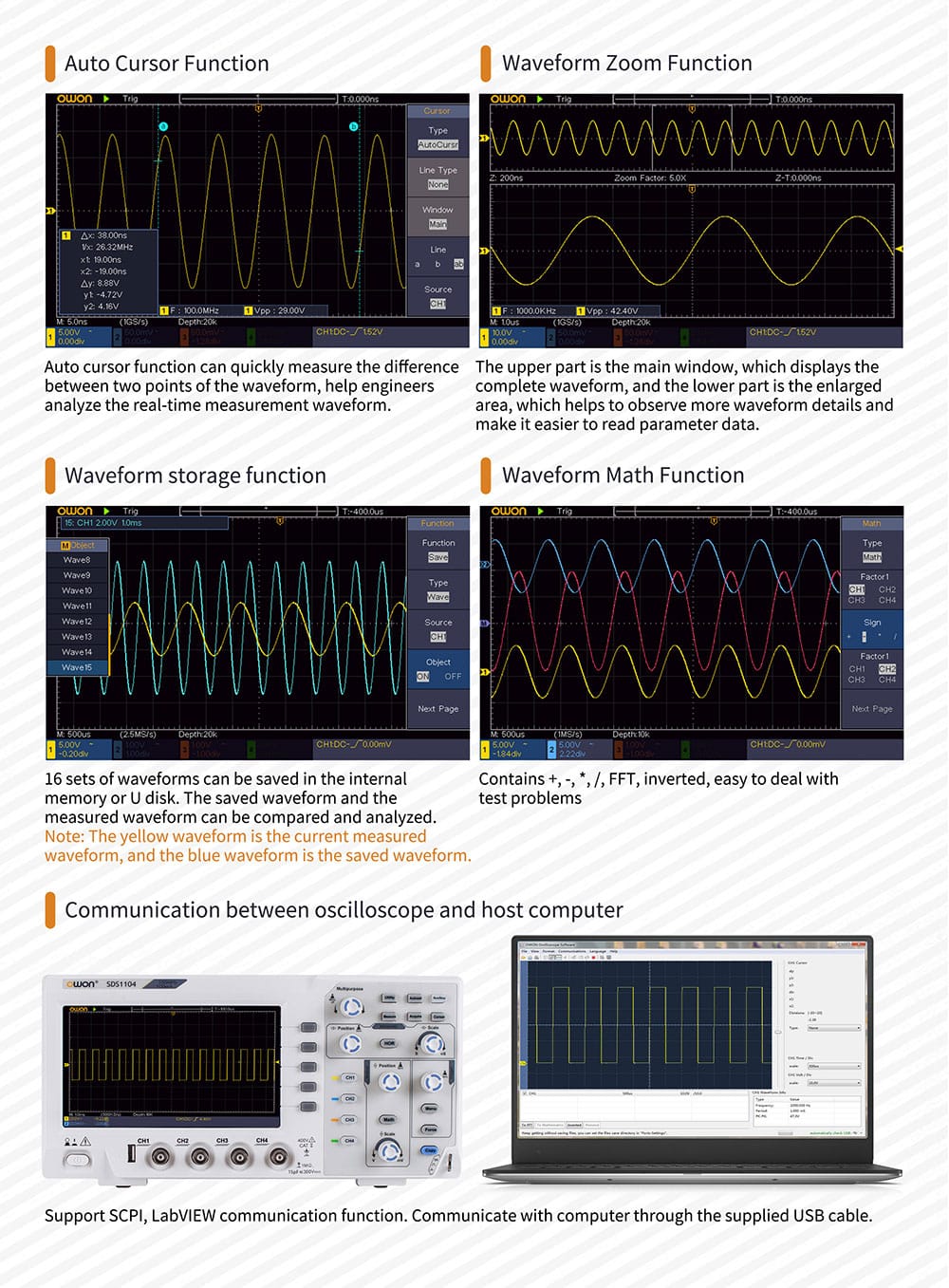

カーソル測定	カーソル間の △V、△T、△V と △T、オート・カーソル

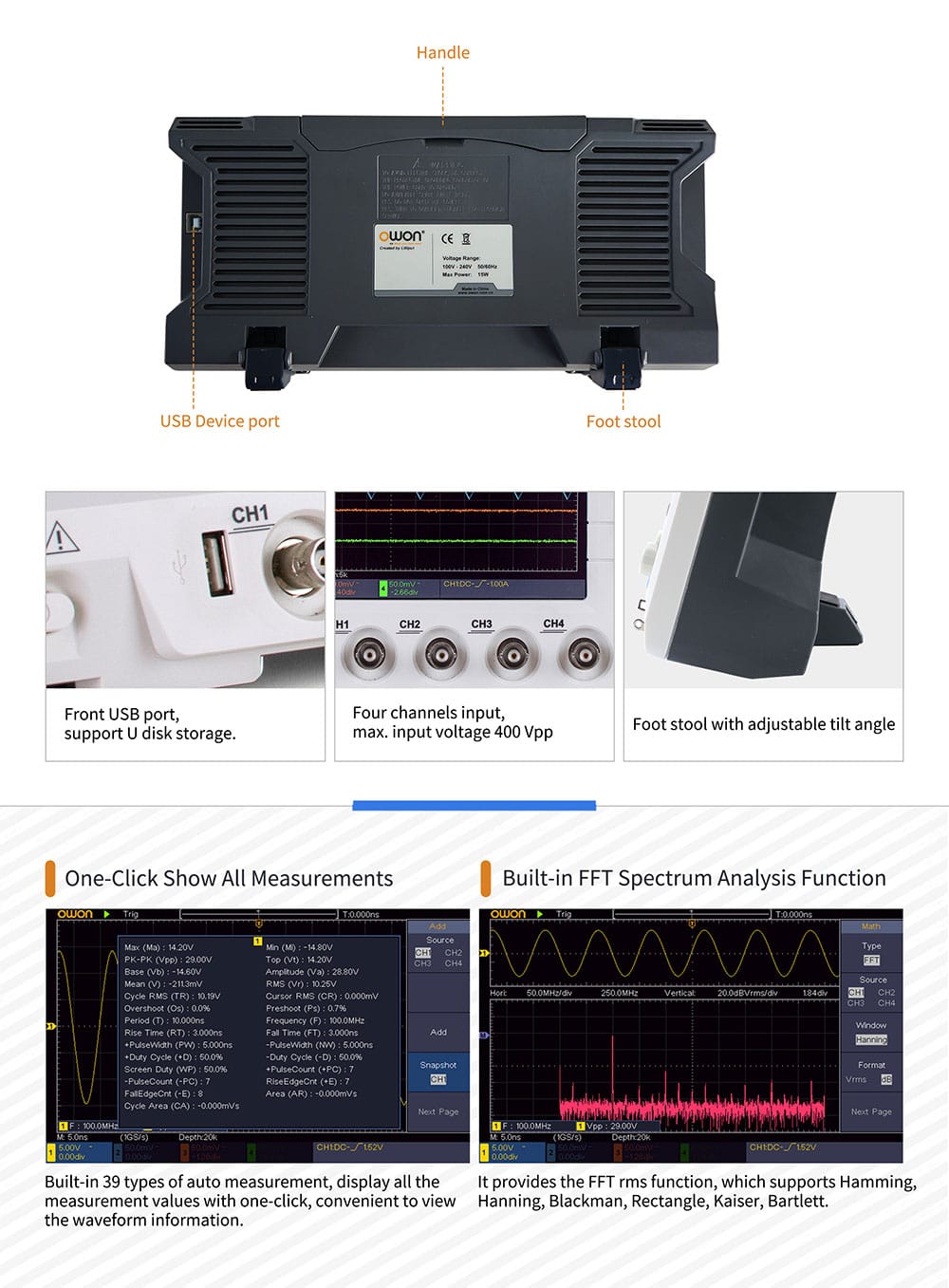

自動測定	Vmax、Vmin、Vpp、Vtop、Vbase、Vamp、Vavg、Vrms、周期 RMS、カーソル RMS、オーバーシュート、プリシュート、周波数、周期、立ち上がり時間、立ち下がり時間、+パルス幅、-パルス幅、+デューティ、-デューティ、画面デューティ、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、遅延 A→B↑、遅延 A→B↓、位相 A→B↑、位相 A→B↓、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積
波形演算	＋、－、×、÷、反転、FFT
波形保存	16波形
通信インターフェース	USBホスト、USBデバイス
周波数カウンタ	あり

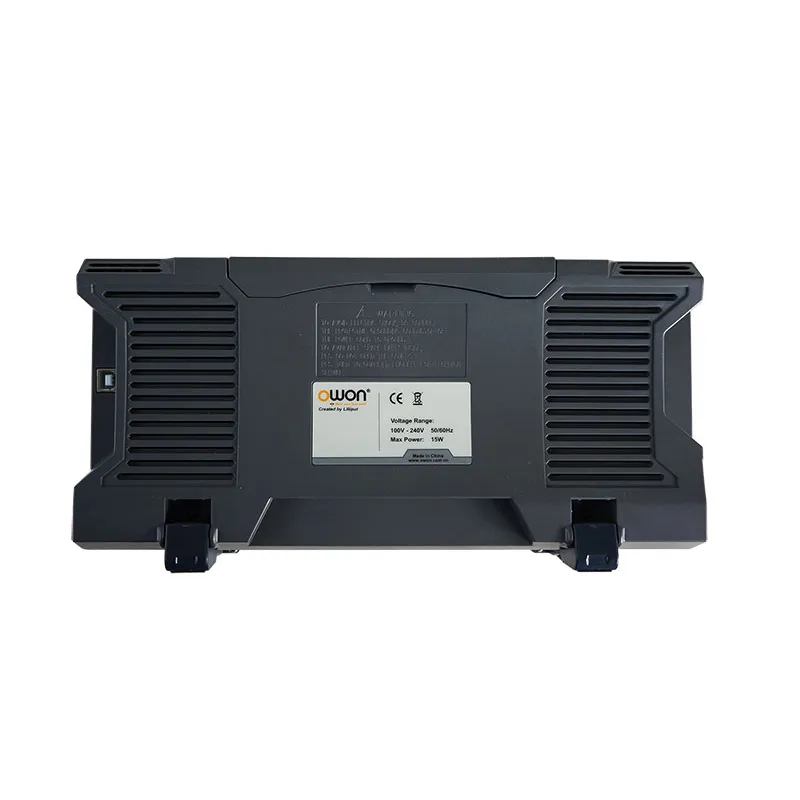

電源	100V - 240V AC, 50/60 Hz, CAT II
消費電力	＜15W

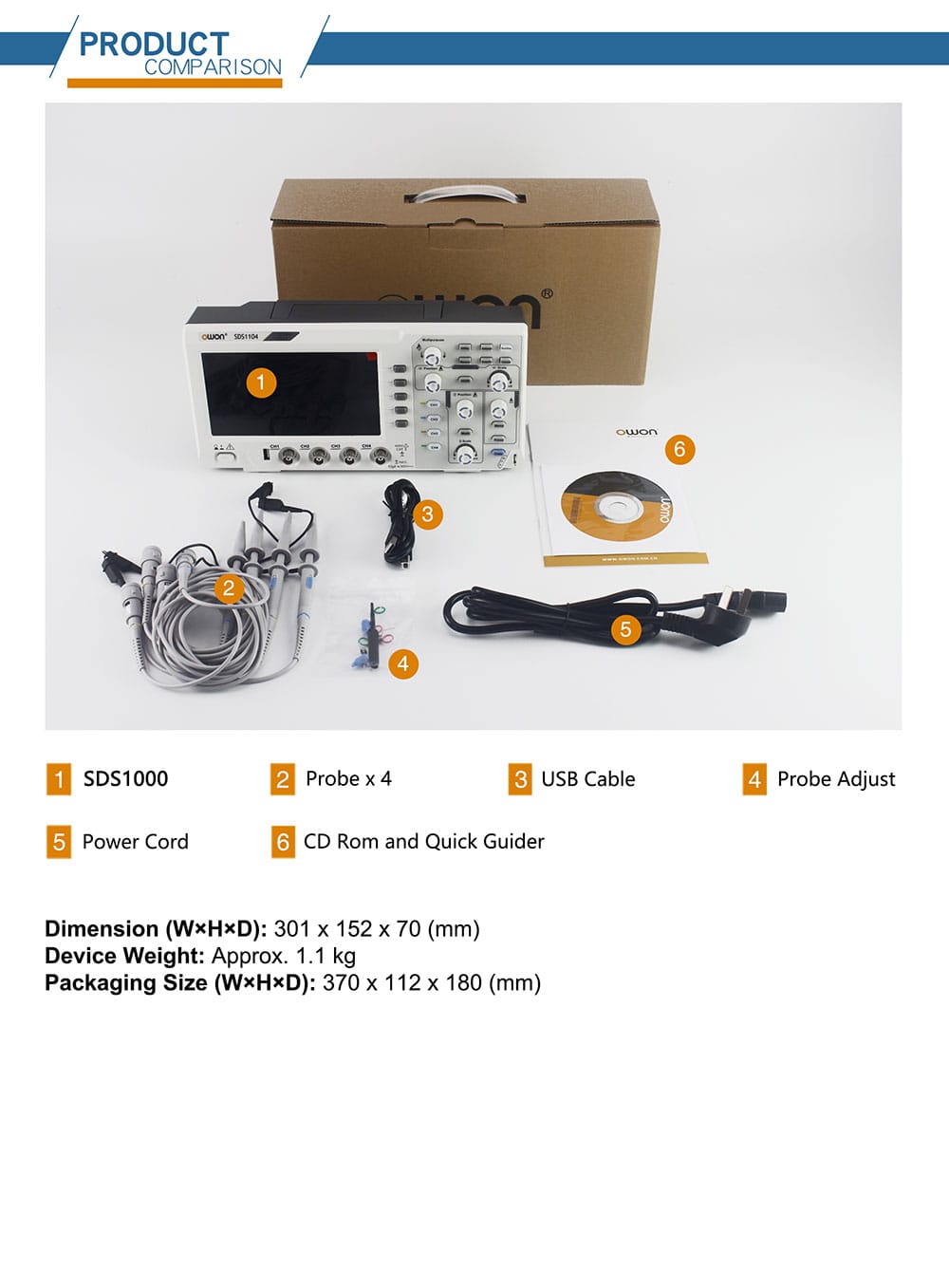

寸法（W × H × D）	301 × 152 × 70 mm
重量	1.10 kg
