SDS3000 シリーズデジタル・オシロスコープ

100 MHz / 150 MHz / 200 MHz 周波数帯域
2チャンネル、1 GSa/s リアルタイム・サンプルレート
20 Mポイントメモリ長
複数のトリガ・タイプ：エッジ、ビデオ、パルス幅、スロープ
30種の自動測定、カスタマイズ可能、ワンクリック表示

特長

100 MHz / 150 MHz / 200 MHz 周波数帯域
2チャンネル、1 GSa/s リアルタイム・サンプルレート

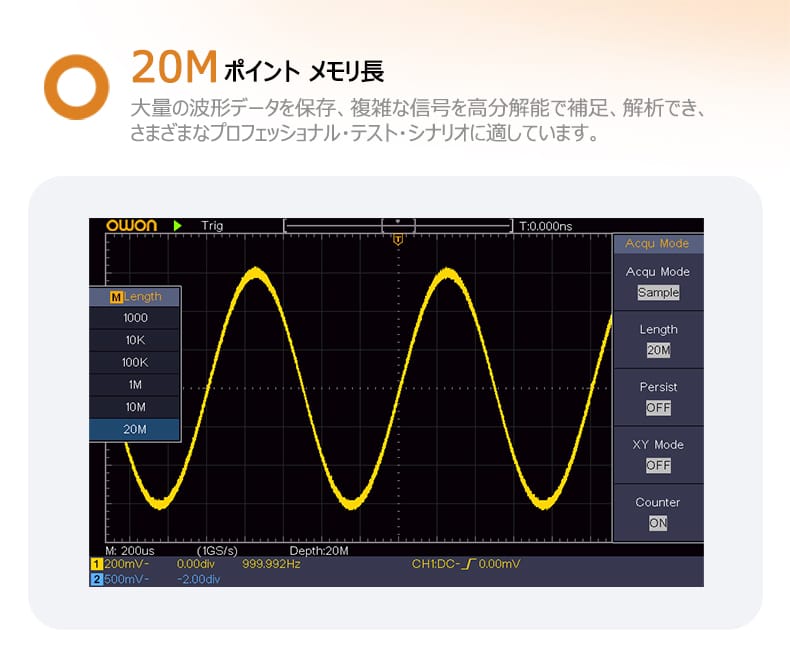

20 Mポイントメモリ長
複数のトリガ・タイプ：エッジ、ビデオ、パルス幅、スロープ
30種の自動測定、カスタマイズ可能、ワンクリック表示

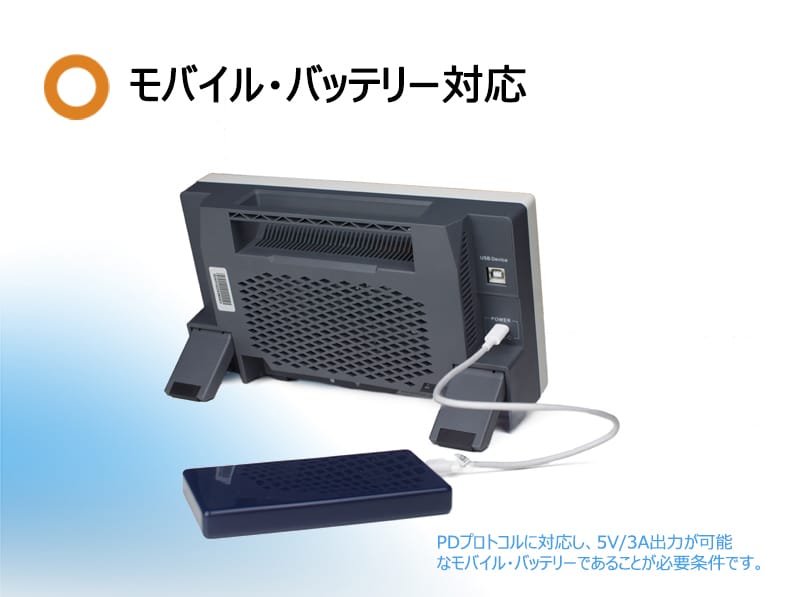

超薄型ボディ、屋外でも便利な USB Type-C 給電

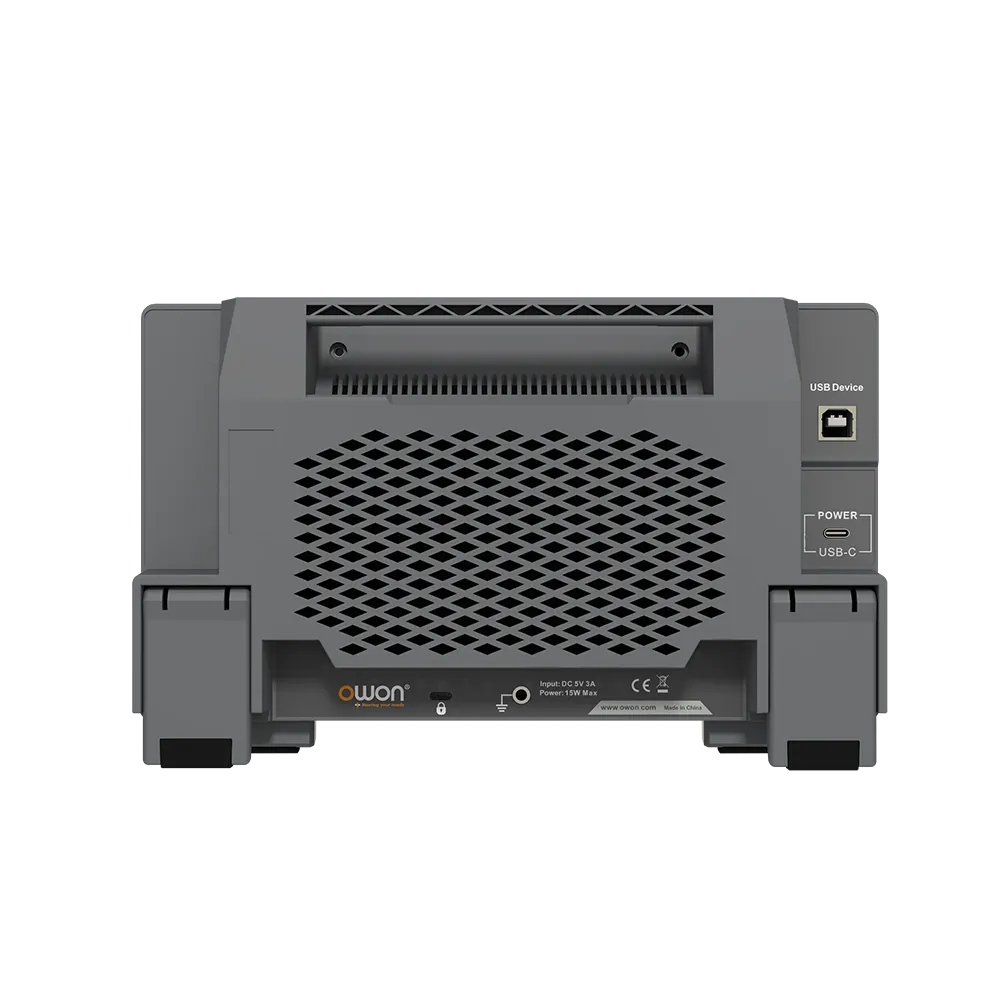

USBホスト＆デバイス：PCとの接続、SCPIコマンドをサポート

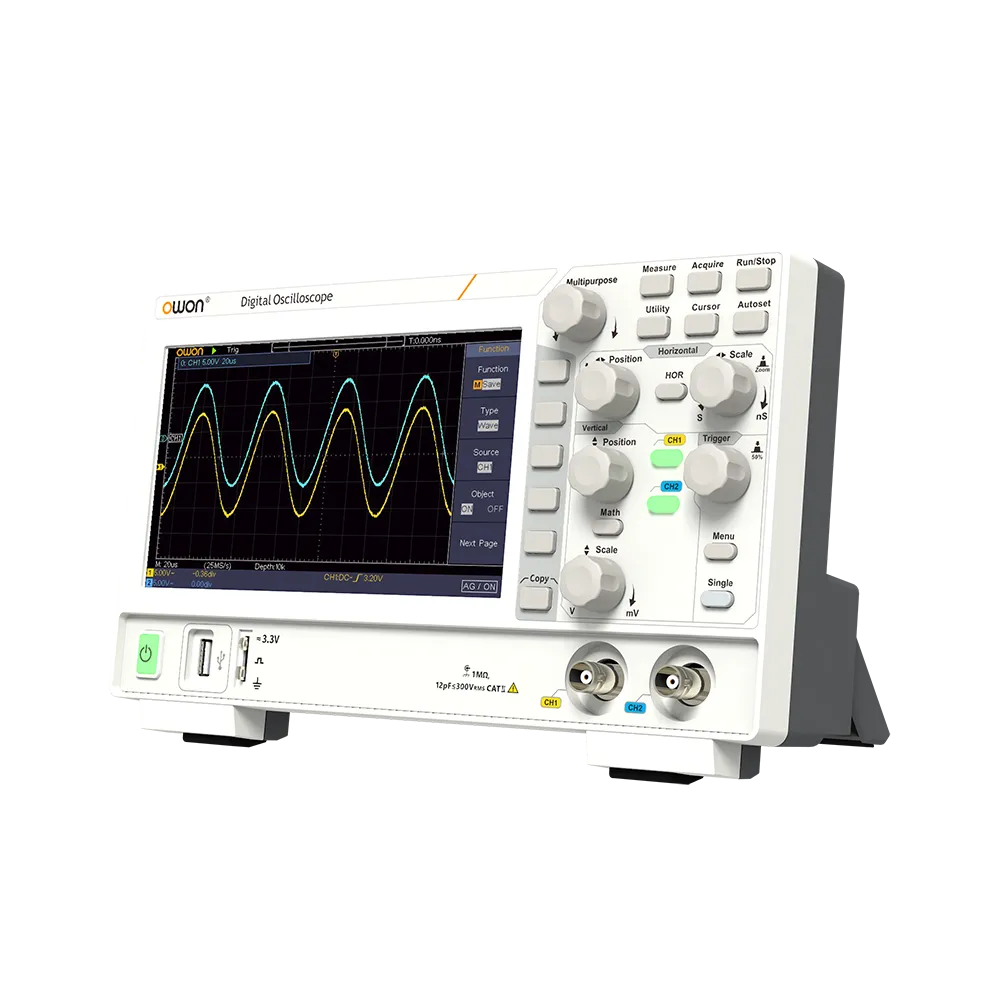

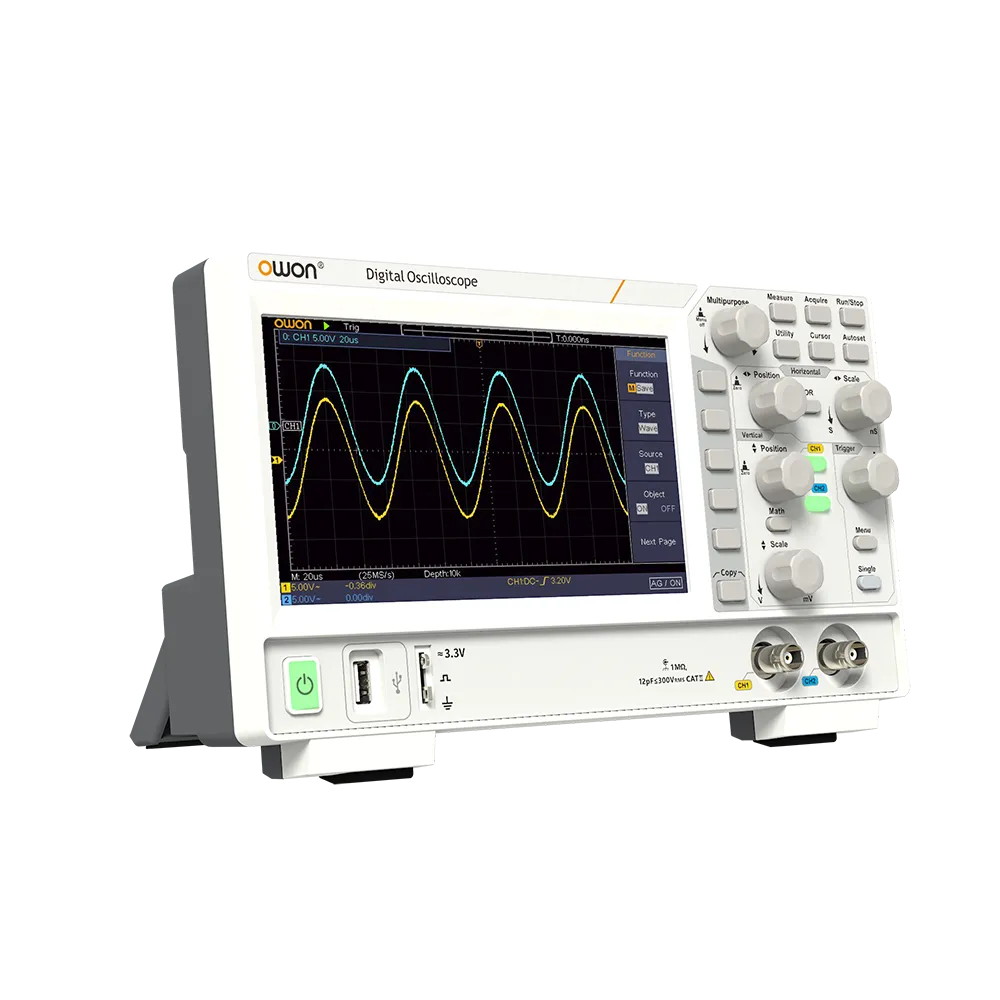

7インチ TFT LCD ディスプレイ

ラインナップ

モデル	チャンネル数/周波数帯域	サンプルレート	レコード長	インターフェース	税込価格（円）
SDS3102	2チャンネル 100 MHz	1 GSa/s	20M	USB	¥45,100
SDS3152	2チャンネル 150 MHz	1 GSa/s	20M	USB	¥48,400
SDS3202	2チャンネル 200 MHz	1 GSa/s	20M	USB	¥56,100

製品詳細

仕様

モデル	SDS3102	SDS3152	SDS3202
周波数帯域	100 MHz	150 MHz	200 MHz
チャンネル数	2
サンプルレート	1 GSa/s
取り込みモード	サンプル, ピーク, アベレージ
入力カップリング	DC、AC、GND
入力インピーダンス	1MΩ ±2%、12pF ±5pF 並列
プローブ減衰比	1X、10X、100X、1000X
最大レコード長	20M
水平軸スケール (S/div)	2 ns/div – 1000 s/div, 1 – 2 - 5 ステップ
垂直軸スケール	2mV/div～10 V/div
最大入力電圧	400V (DC+AC, PK - PK)
帯域制限	20 MHz, フル帯域
時間軸確度	±100 ppm
オフセット範囲	±2 V (2 mV/div – 200 mV/div)；±100 V (500 mV/div – 10 V/div)
波形反転	対応
自動測定	周期、周波数、平均値、ピーク・ツー・ピーク、RMS、最大値、最小値、トップ、ベース、振幅、オーバーシュート、プリシュート、立ち上がり時間、立ち下がり時間、+パルス幅、-パルス幅、+デューティ、-デューティ、遅延 A→B↑、遅延 A→B↓、周期 RMS、カーソル RMS、画面デューティ、位相、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積

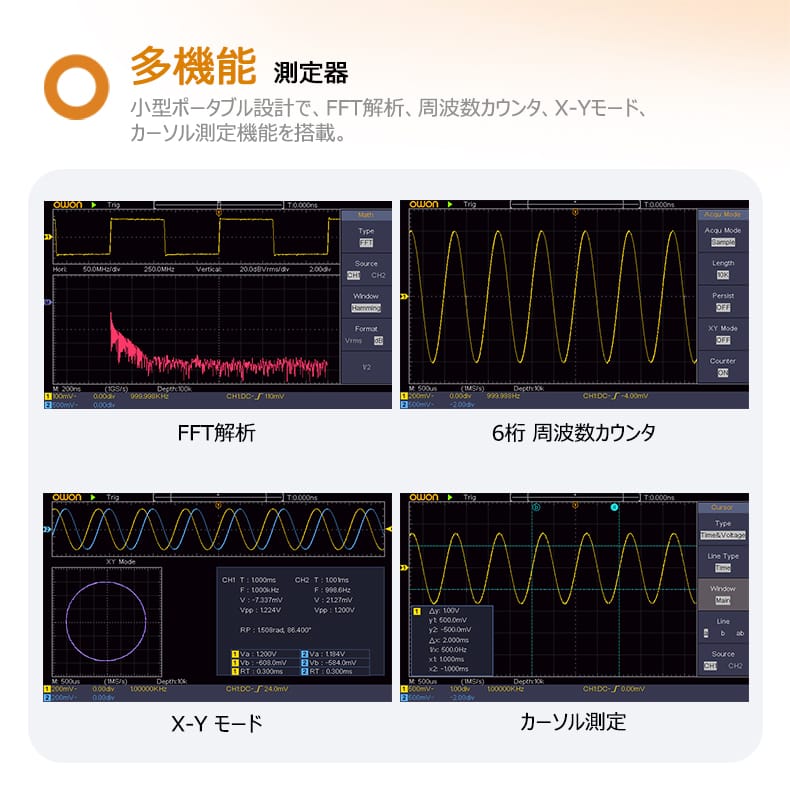

波形演算	＋, －, ×, ÷, FFT
波形ストレージ	16 波形
トリガ・タイプ	エッジ、ビデオ、パルス幅、スロープ
通信ポート	USB 2.0
周波数カウンタ	サポート
カーソル	△V, △T, △T&△V カーソル間, オートカーソル
X-Y表示	帯域：フル帯域；位相差：±3 °
ディスプレイ	7インチ（800 x 480）LCD
電源	Type-C 給電、DC：5V 3A
寸法	260 × 160 × 78 mm （W × D × H）
重量	約 1.1 kg
