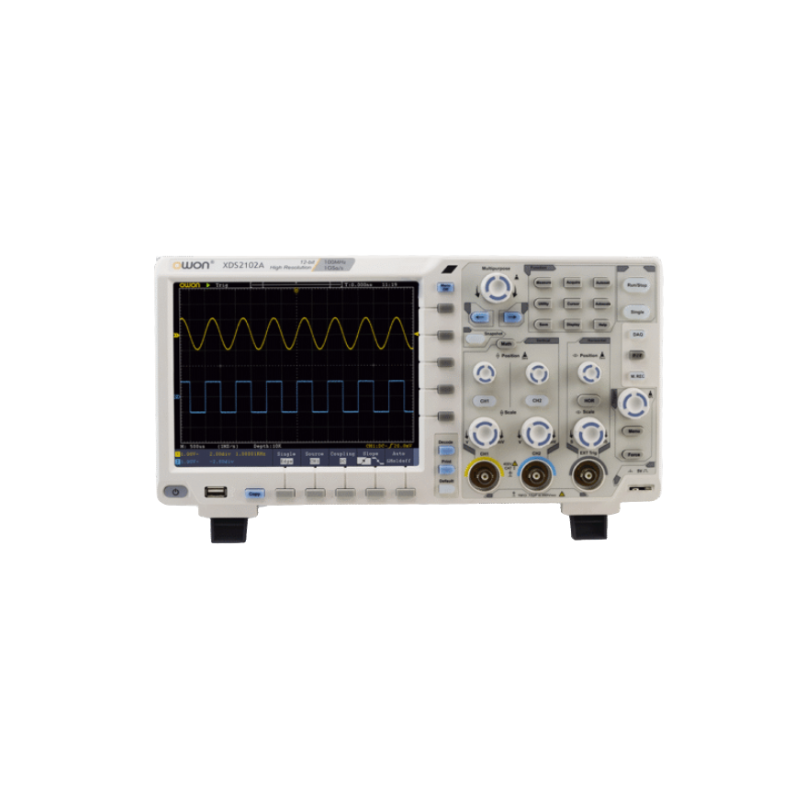

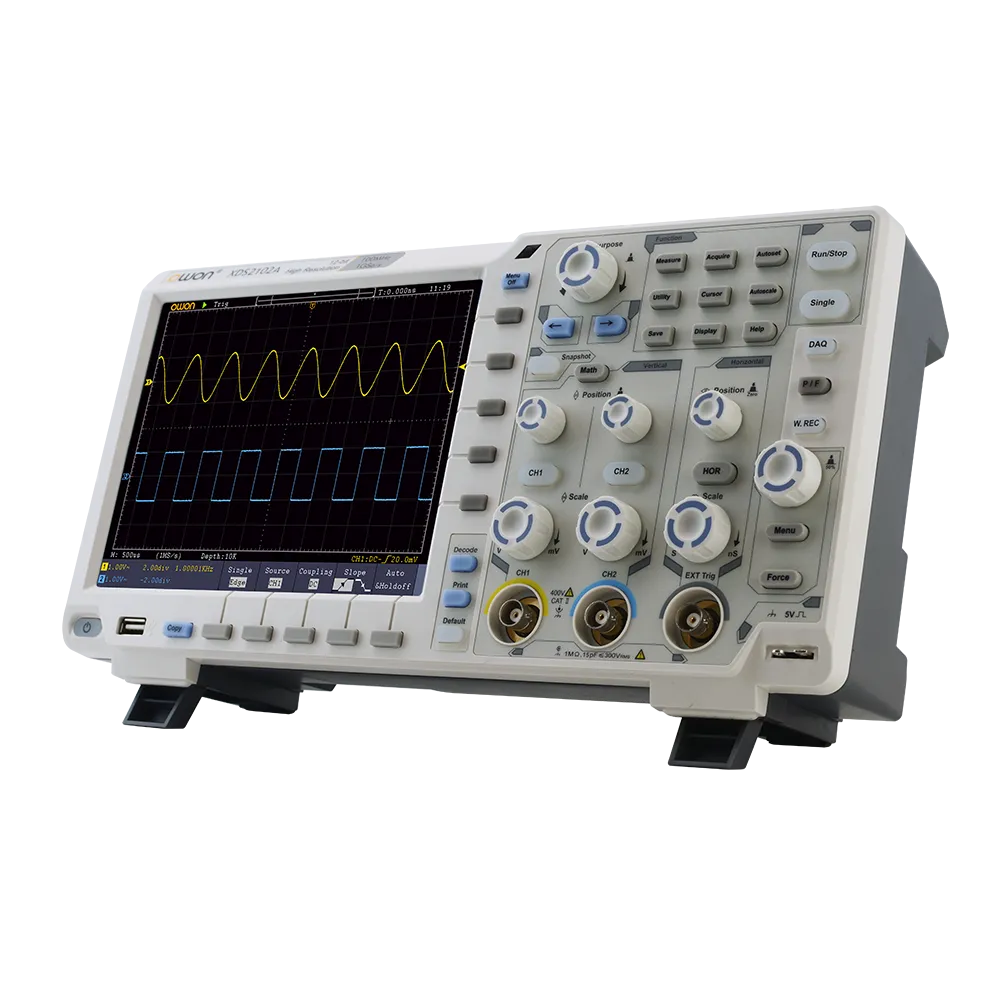

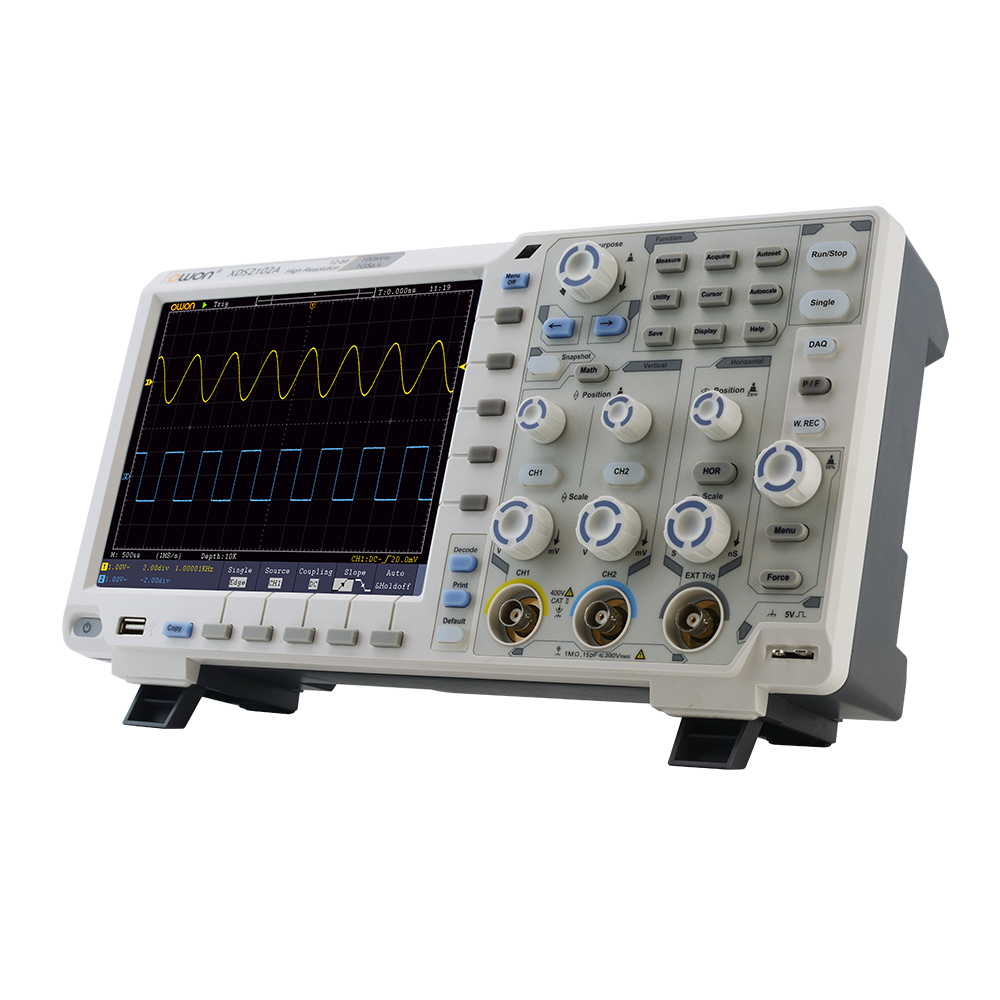

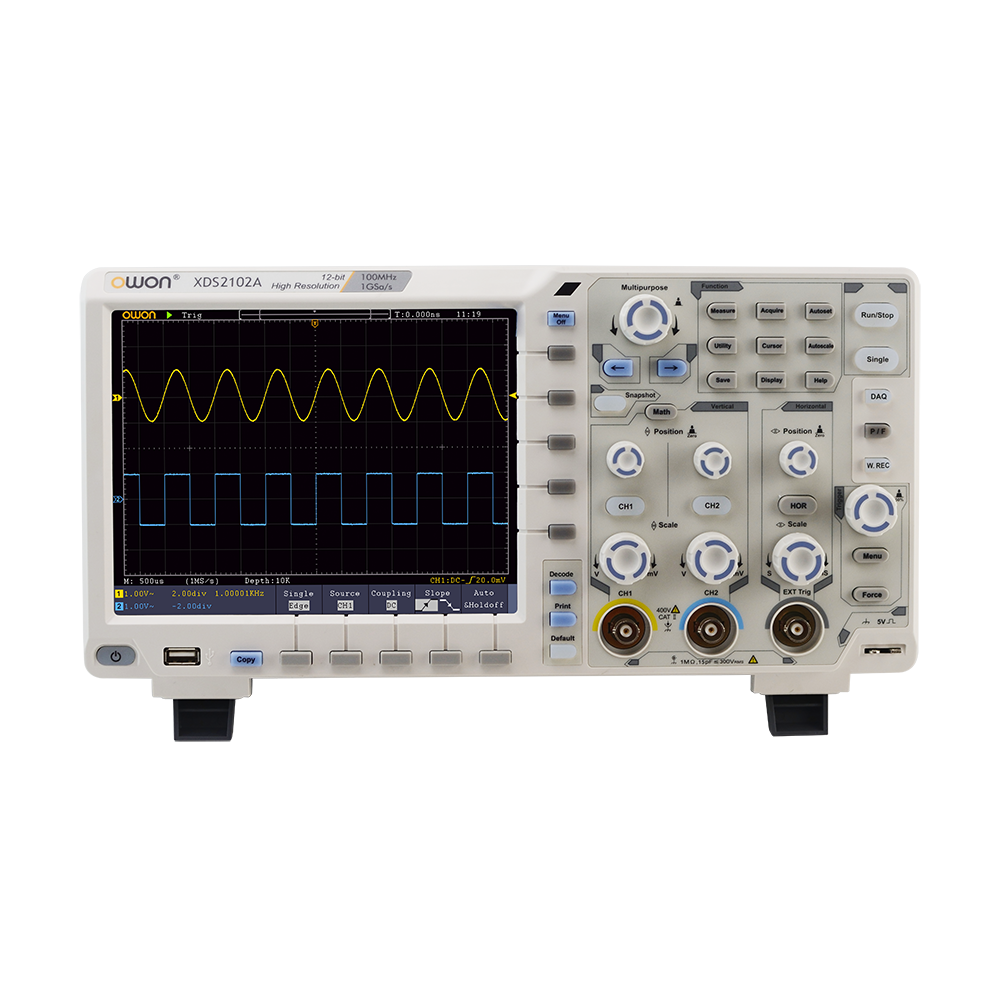

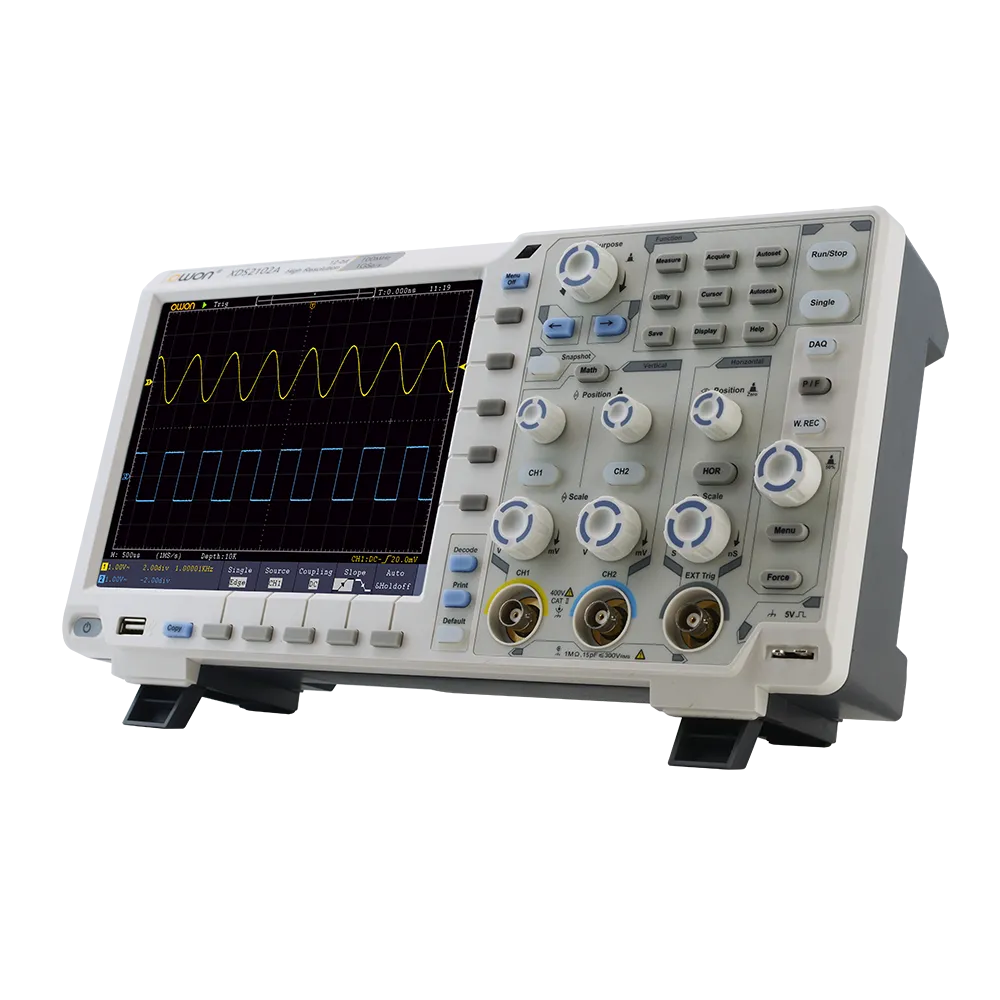

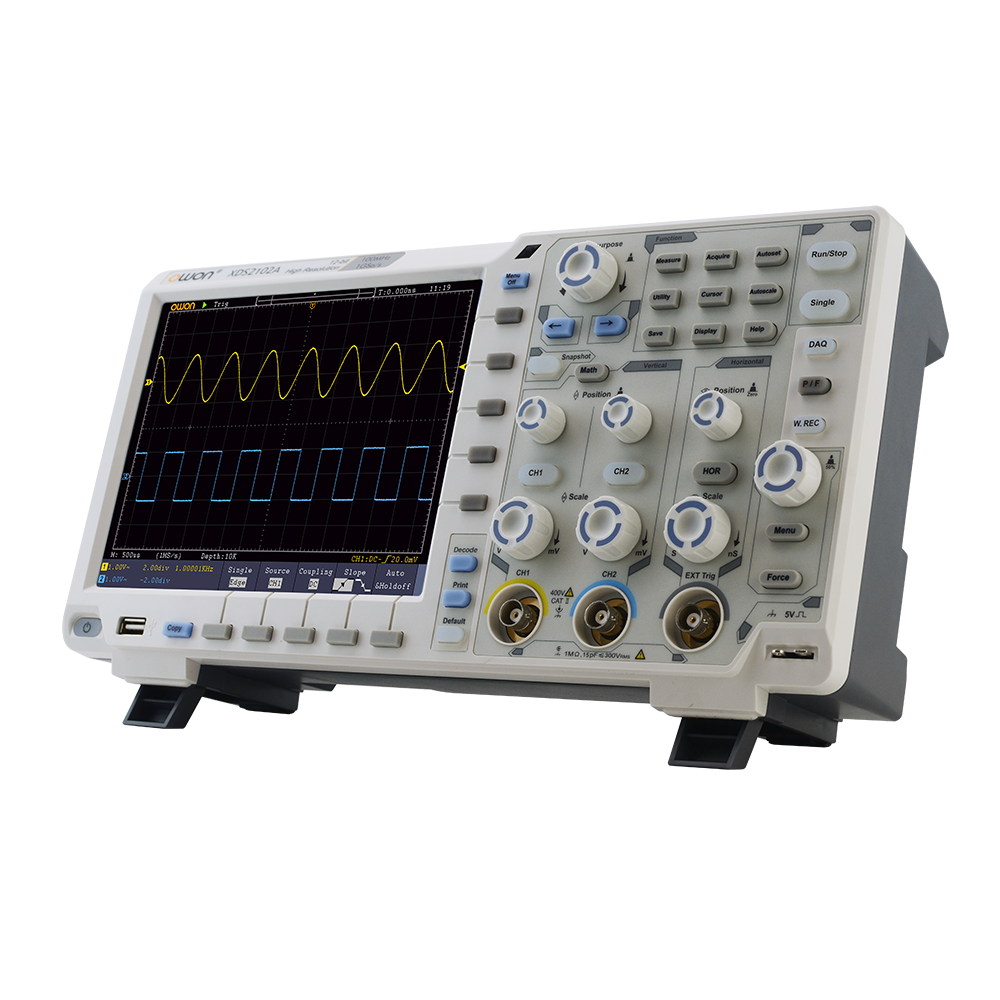

XDS2000シリーズ 2チャンネル 12ビットデジタル・オシロスコープ

特長

モデル	周波数帯域	サンプルレート	チャンネル数	レコード長	税込価格（円）
XDS2102A	100 MHz	1 GSa/s	2	20 M	¥100,100
オプション機能・税込価格（円）
XDS2000-VGA	VGAポート (工場オプション)	¥4,400

XDS2000シリーズ・オシロスコープは、XDSシリーズのエコノミー・モデルです。同じ8インチ・ディスプレイと薄型ボディであり、デコード機能を標準機能として搭載しています。XDSシリーズの優れた機能を低価格で提供するコスト・パフォーマンスの優れたオシロスコープです。

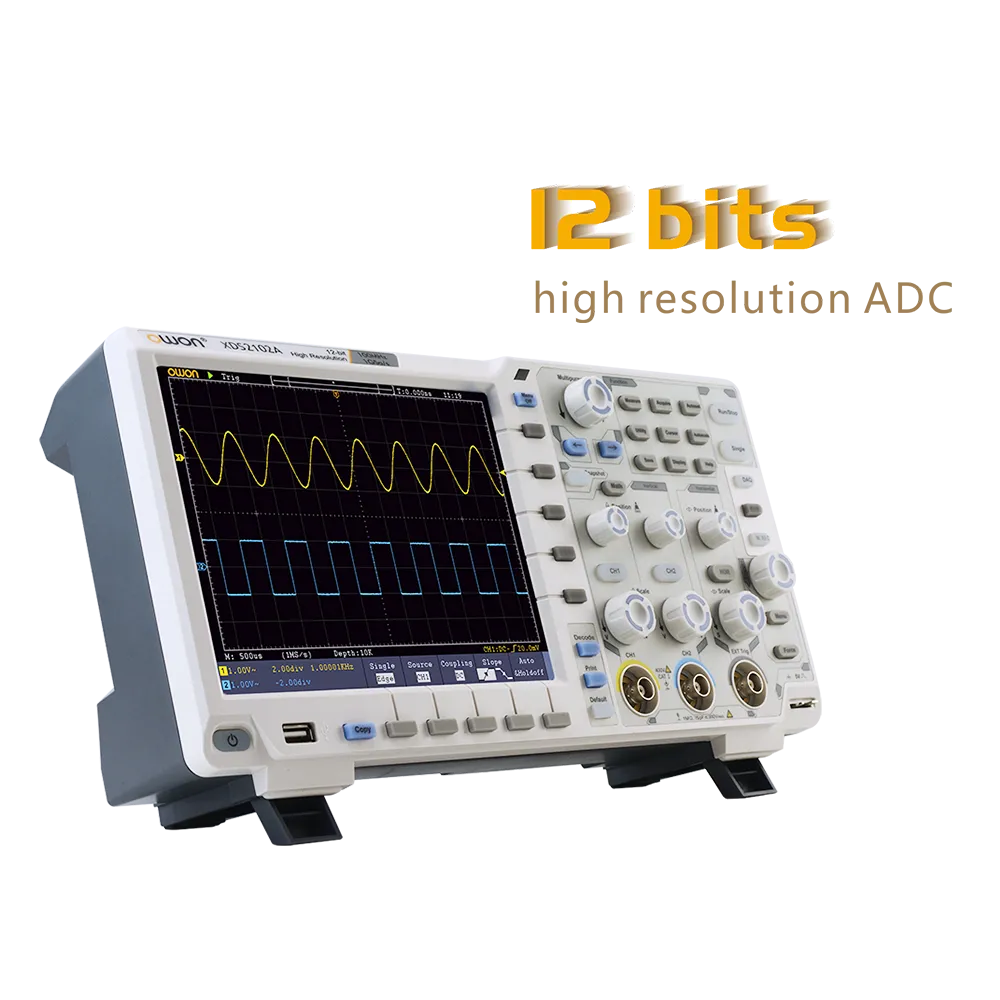

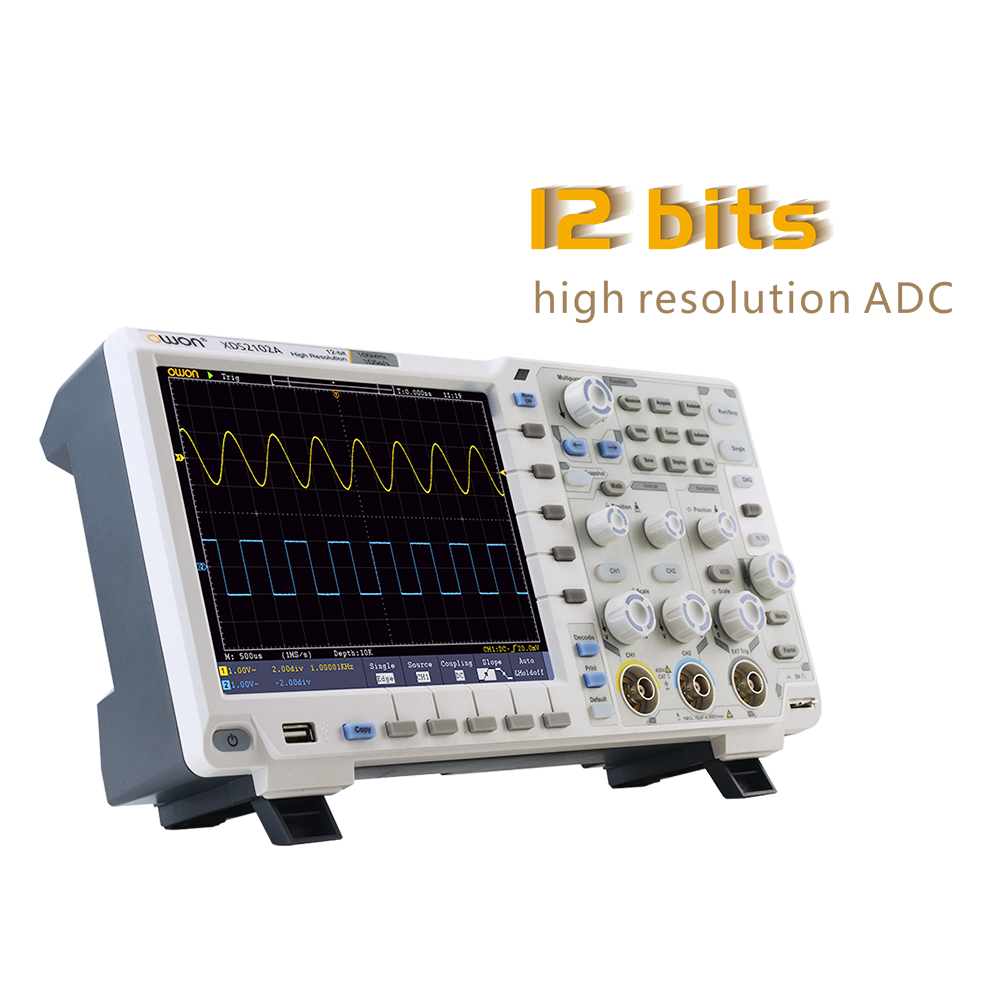

XDS2000シリーズの垂直軸分解能は最大12ビットで、分解能は他の8ビットのオシロスコープに対して16倍です。これにより、より詳細な測定結果が得られます。

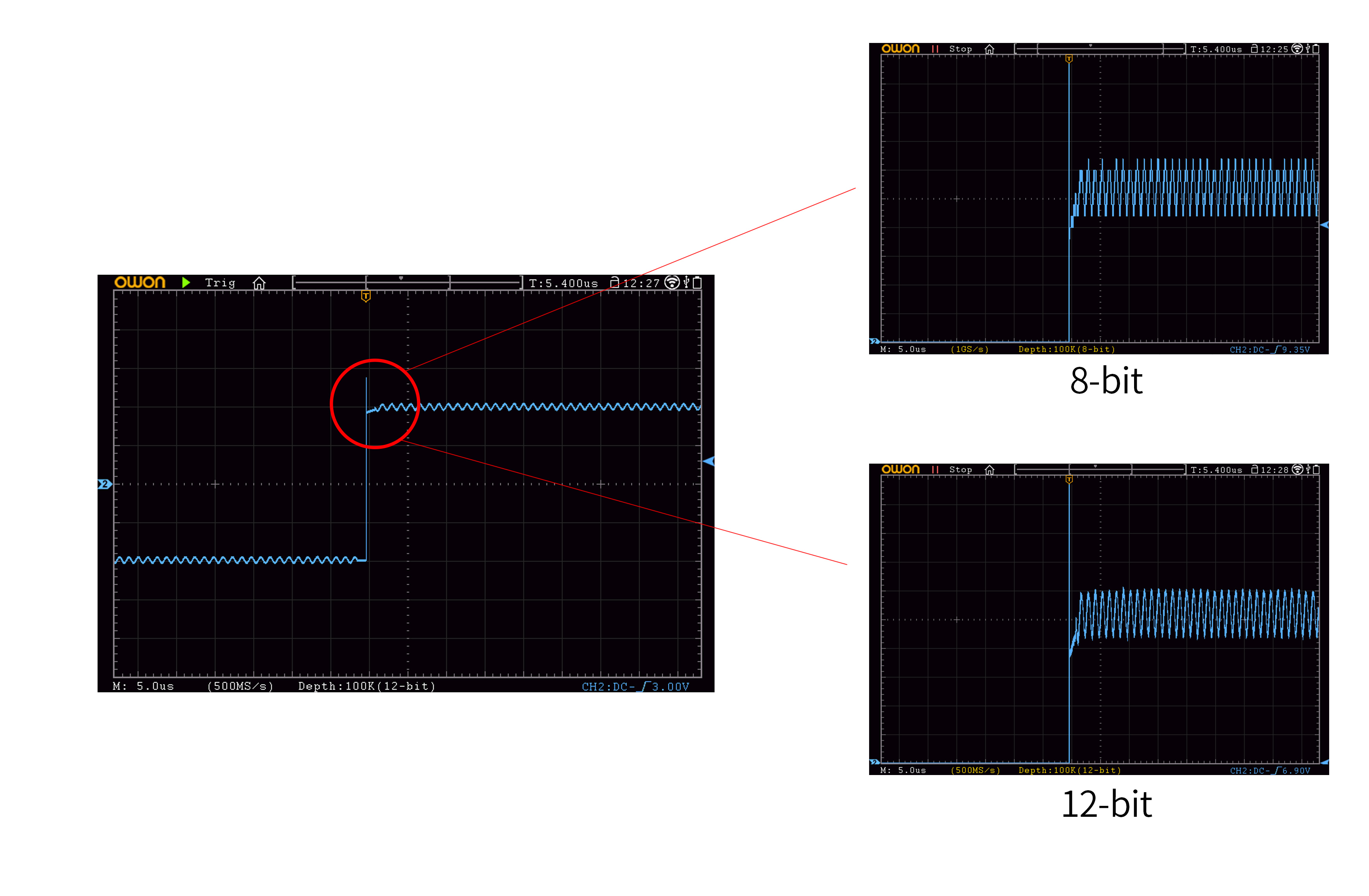

次に例を示します。

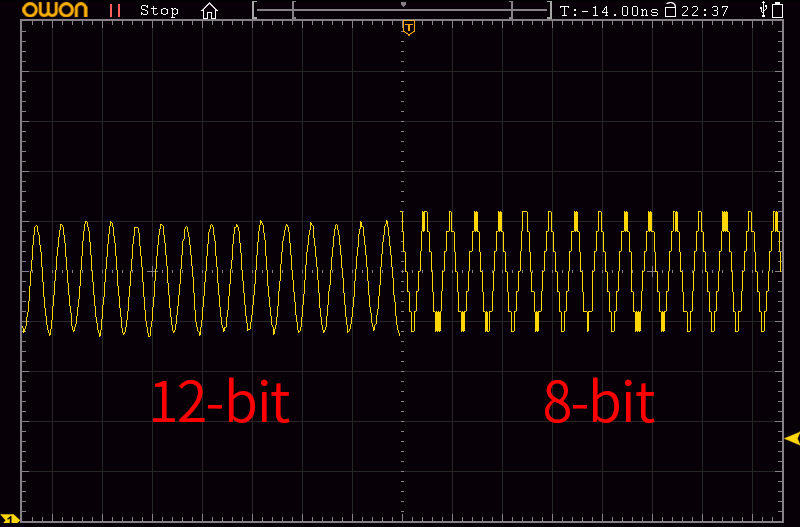

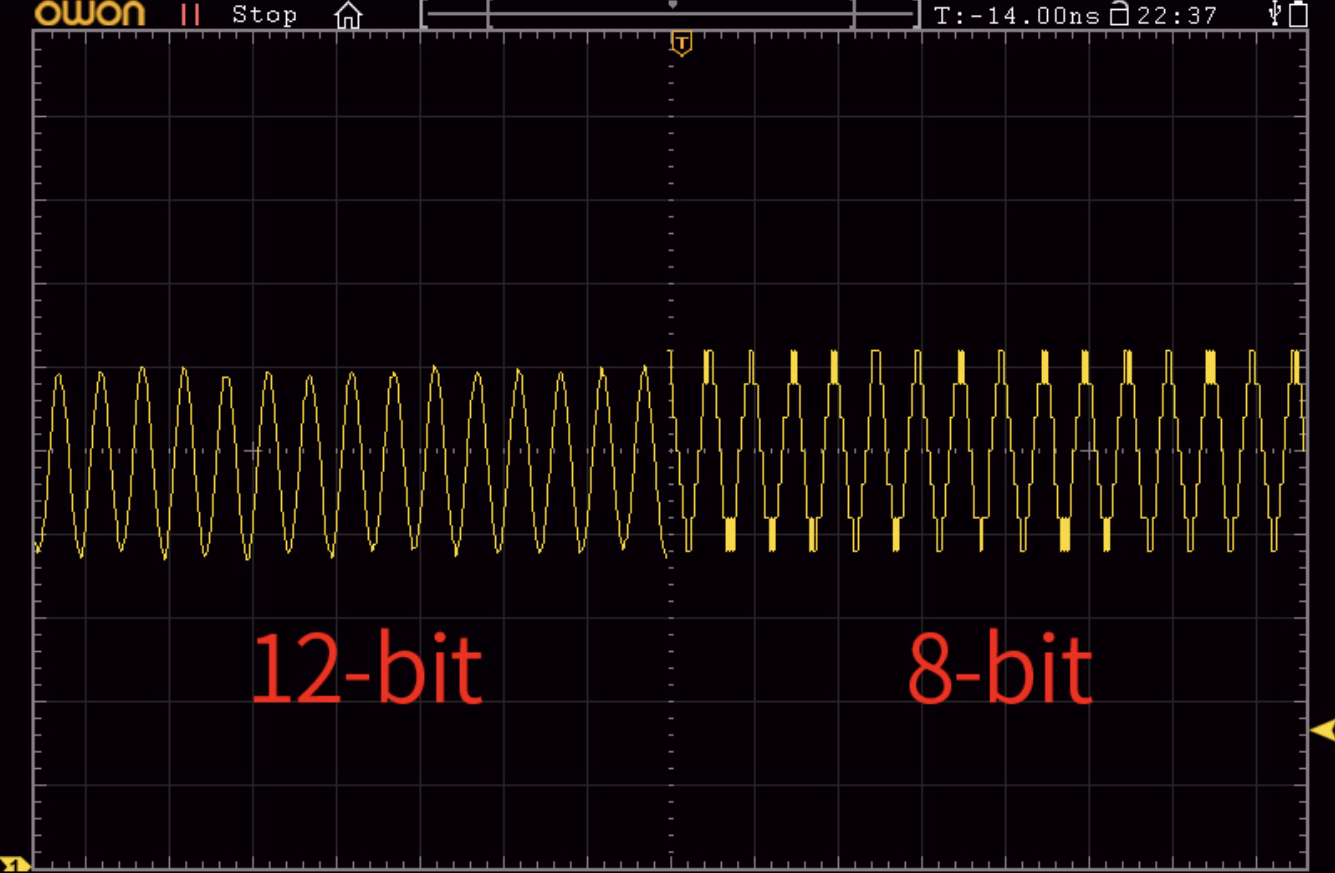

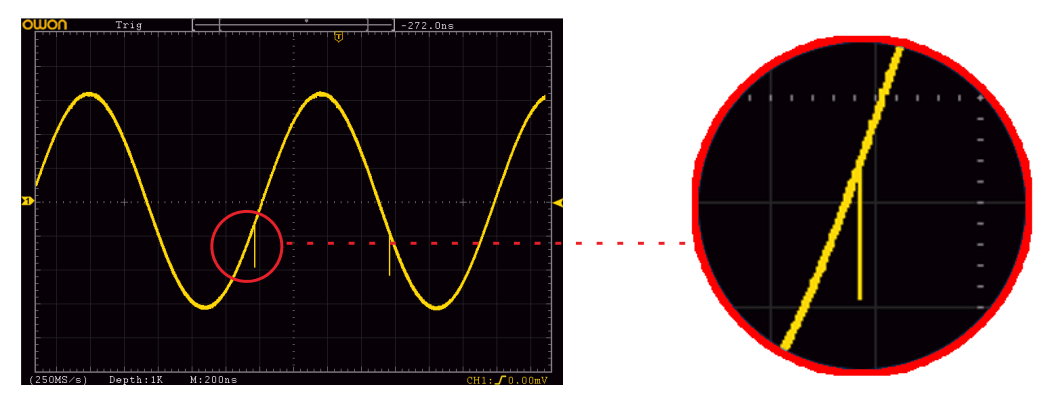

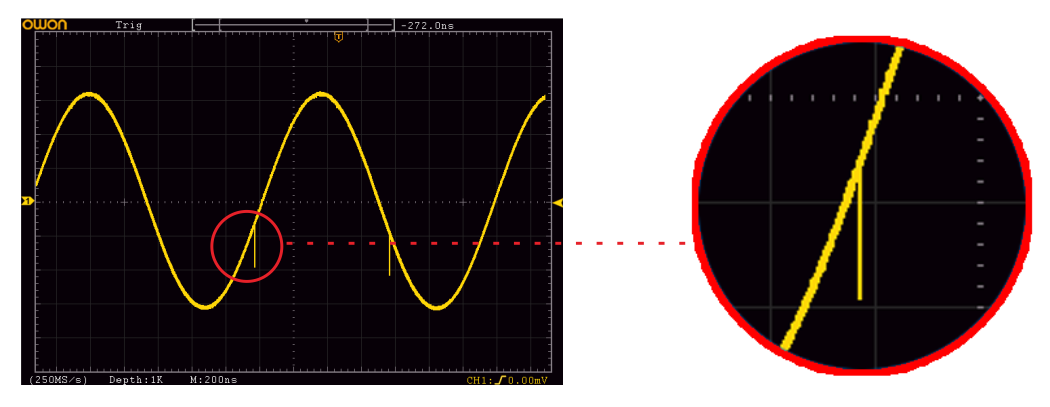

同じ元波形を、12ビットで測定するとより詳細な形状を観測することができますが、8ビットで測定した波形は量子化ノイズでぼやけてしまいます。

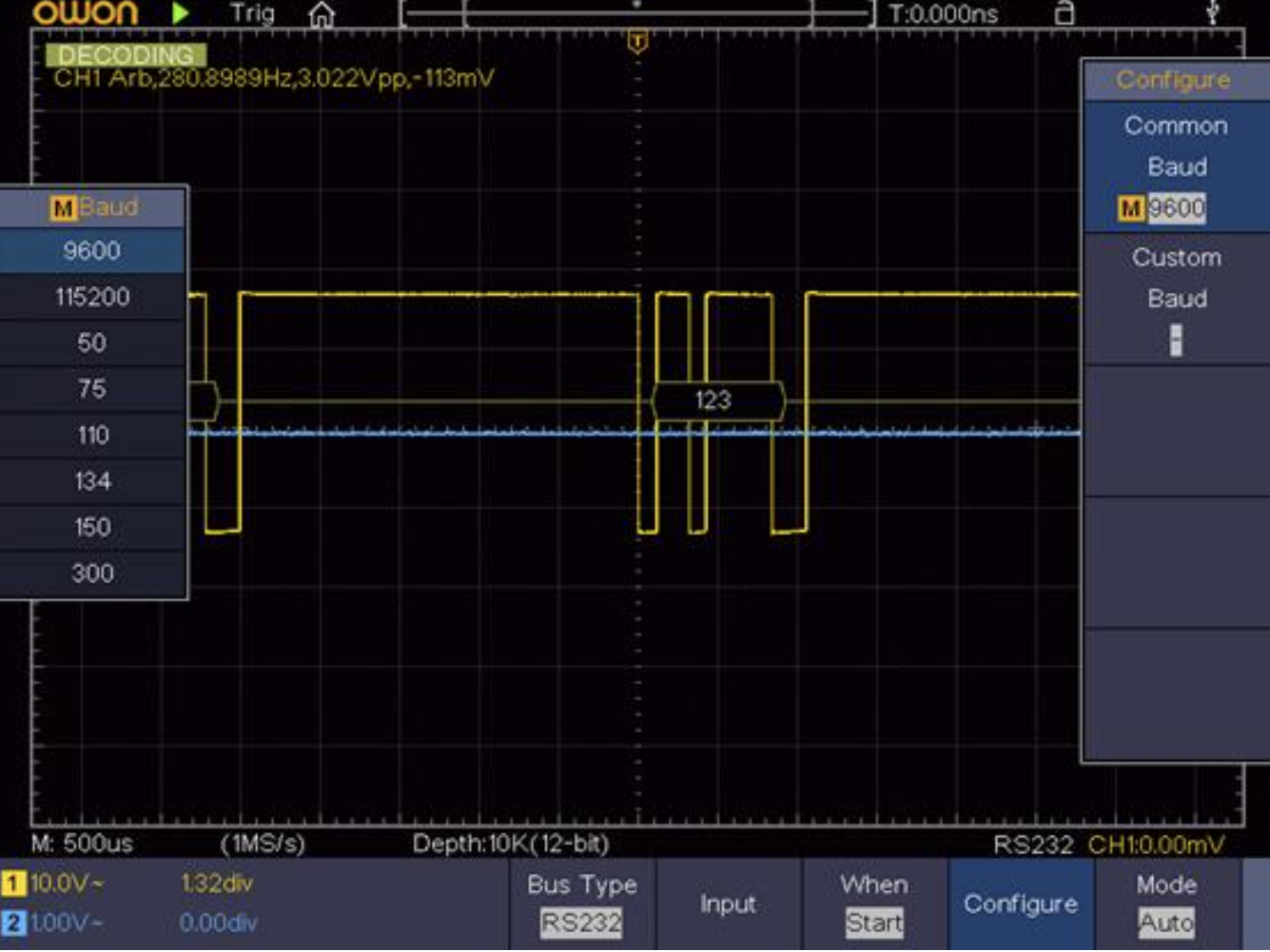

RS232、IIC、SPI、CANなどのバス・デコード機能が標準搭載されました。

モデル		XDS2102A
周波数帯域		100 MHz
最高サンプルレート		1 GSa/s
垂直軸分解能		最大12ビット
レコード長		20M
水平軸スケール		2ns/div - 1000s/div, ステップ 1 - 2 - 5
チャンネル数		2 + 1 (Ext)
ディスプレイ		8インチカラーLCD, 800 x 600 ピクセル
トリガ・タイプ		エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN ( 標準搭載)
バス・デコード		I2C, SPI, RS232, CAN ( 標準搭載)
インターフェース		USB ホスト, USB デバイス, トリガ出力 (P/F), LAN, VGA (オプション)
電源		100V - 240V AC, 50/60 Hz, CAT II
消費電力		＜15W
ヒューズ		2A、Tクラス（タイムラグ）、250V
バッテリー(オプション)		未サポート
寸法（W × H × D）		340 × 177 × 90 mm
重量		約 2.60 kg
