XDS3000シリーズ 2チャンネルデジタル・オシロスコープ

特長

モデル	周波数帯域	サンプルレート	最大垂直軸分解能	レコード長	税込価格（円）
XDS3202E	200 MHz	1 GSa/s	8ビット	40M	¥100,100
オプション機能・税込価格（円）
XDS3000-VGA	¥4,400	XDS3000-DMM	¥7,700	XDS3000-WIFI	¥15,400
XDS3000-Battery	¥13,200	XDS3000-AWG1	¥15,400	XDS3000-AWG2	¥25,300

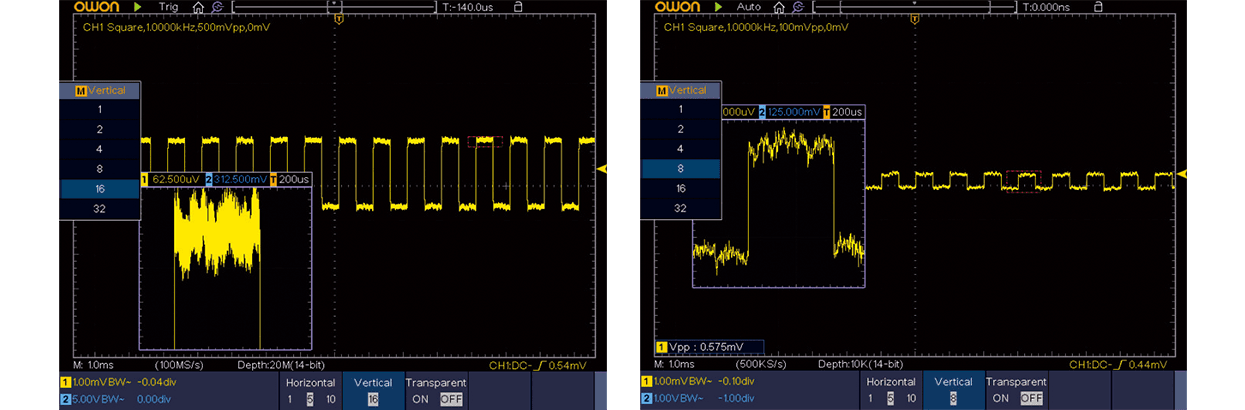

XDS3000シリーズの垂直軸分解能は最大12ビットまたは14ビットで、分解能は他の8ビットのオシロスコープに対して16倍または64倍です。これにより、測定結果がより明確になります。OWON独自のズーム機能を装備しており、信号を31.25μV/ divまでズームして観測できます。

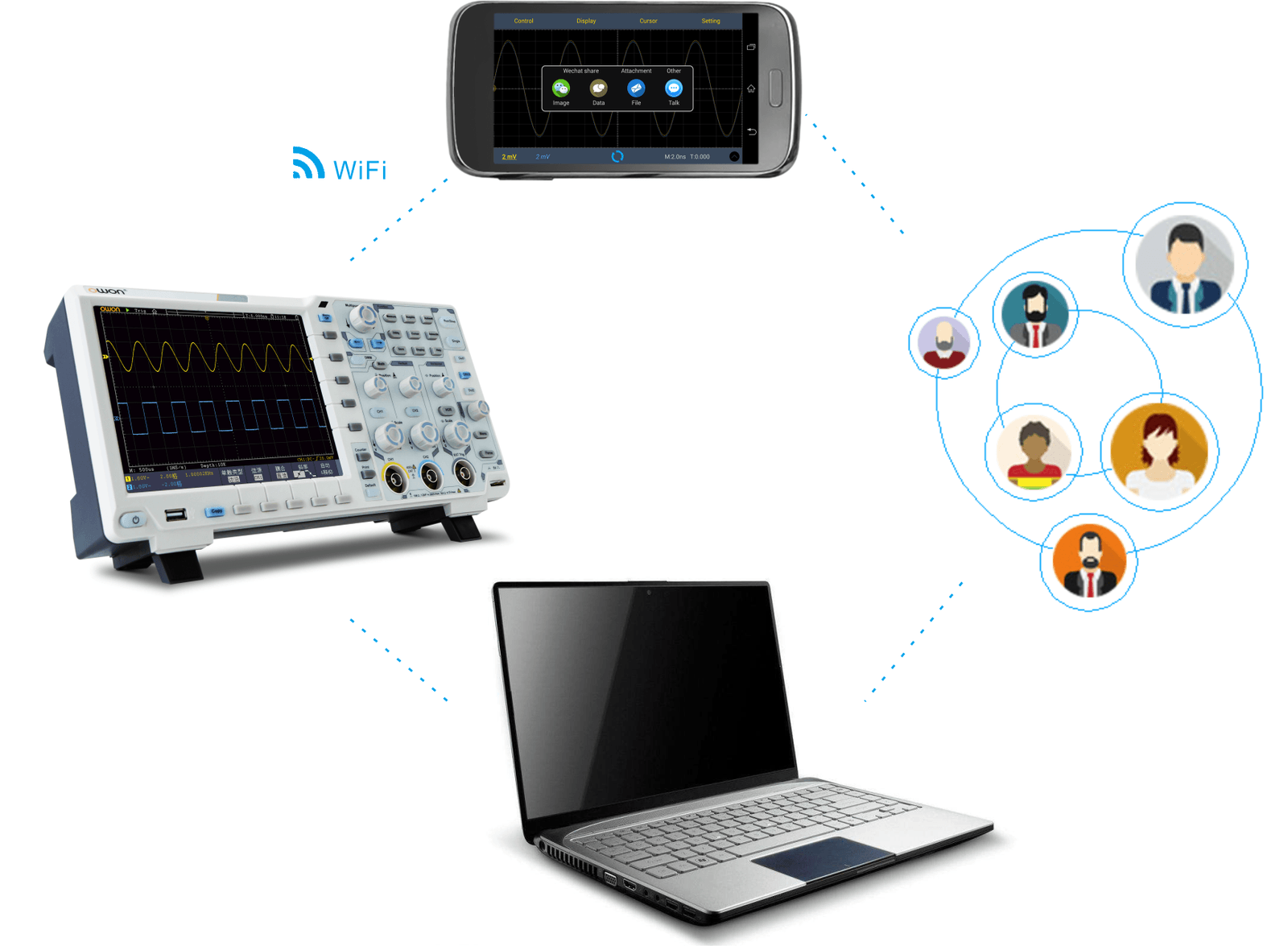

オシロスコープ + 信号発生器 + マルチメータ + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。

モデル		XDS3202E
周波数帯域		200 MHz
最高サンプルレート		1 GSa/s
垂直軸分解能		8ビット
レコード長		40M
水平軸スケール		1ns/div - 1000 s/div, ステップ 1 - 2 - 5
チャンネル数		2 + 1 (Ext)
ディスプレイ		8インチカラーLCD, 800 x 600 ピクセル
トリガ・タイプ		エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN (オプション)
バス・デコード（オプション）		I2C, SPI, RS232, CAN

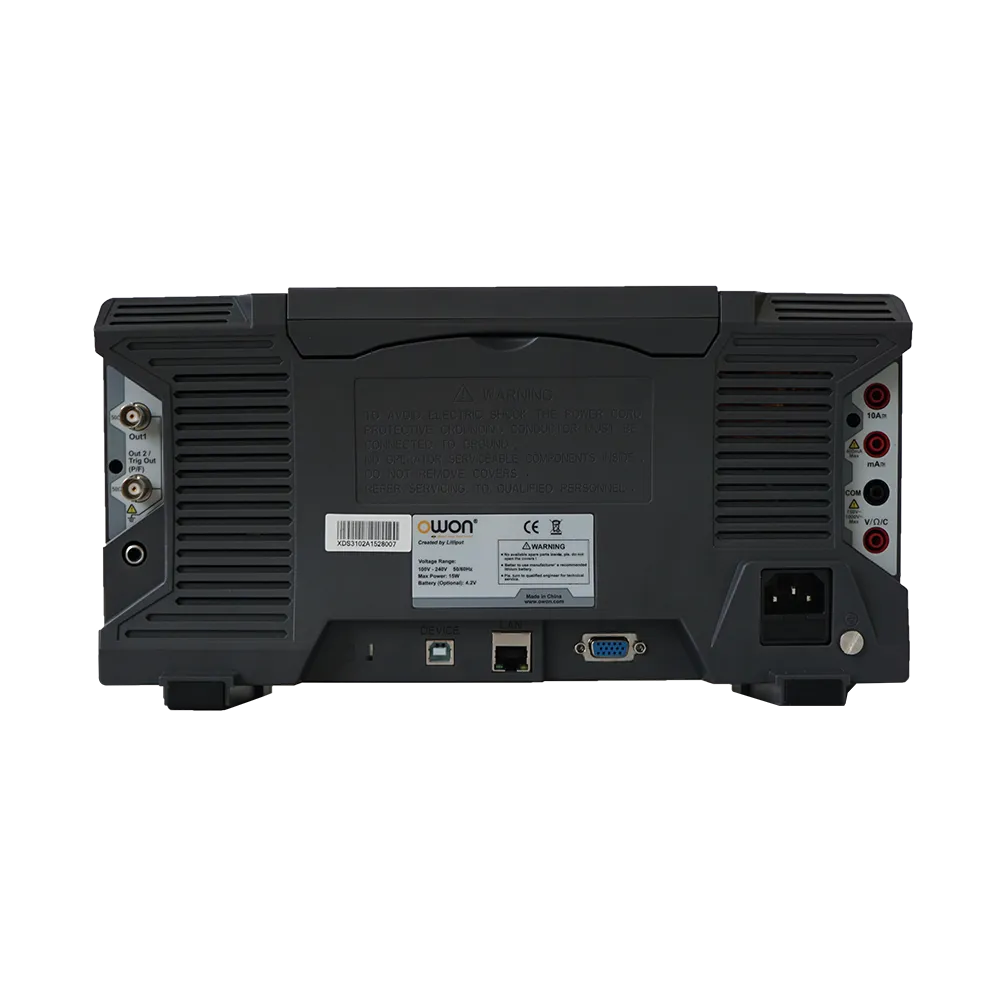

インターフェース		USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション)
電源		100V - 240V AC, 50/60 Hz, CAT II
消費電力		＜15W
ヒューズ		2A、Tクラス（タイムラグ）、250V
バッテリー(オプション)		3.7V, 13200mAh
寸法（W × H × D）		340 × 177 × 90 mm
重量		約 2.60 kg
オプションモジュール / 機能
VGA	VGA+AV		DMM	デジタル・マルチメーター
WIF	Wi-Fi		AWG	任意波形発生
