特長
- 周波数帯域： 60 MHz, 100 MHz, 200 MHz

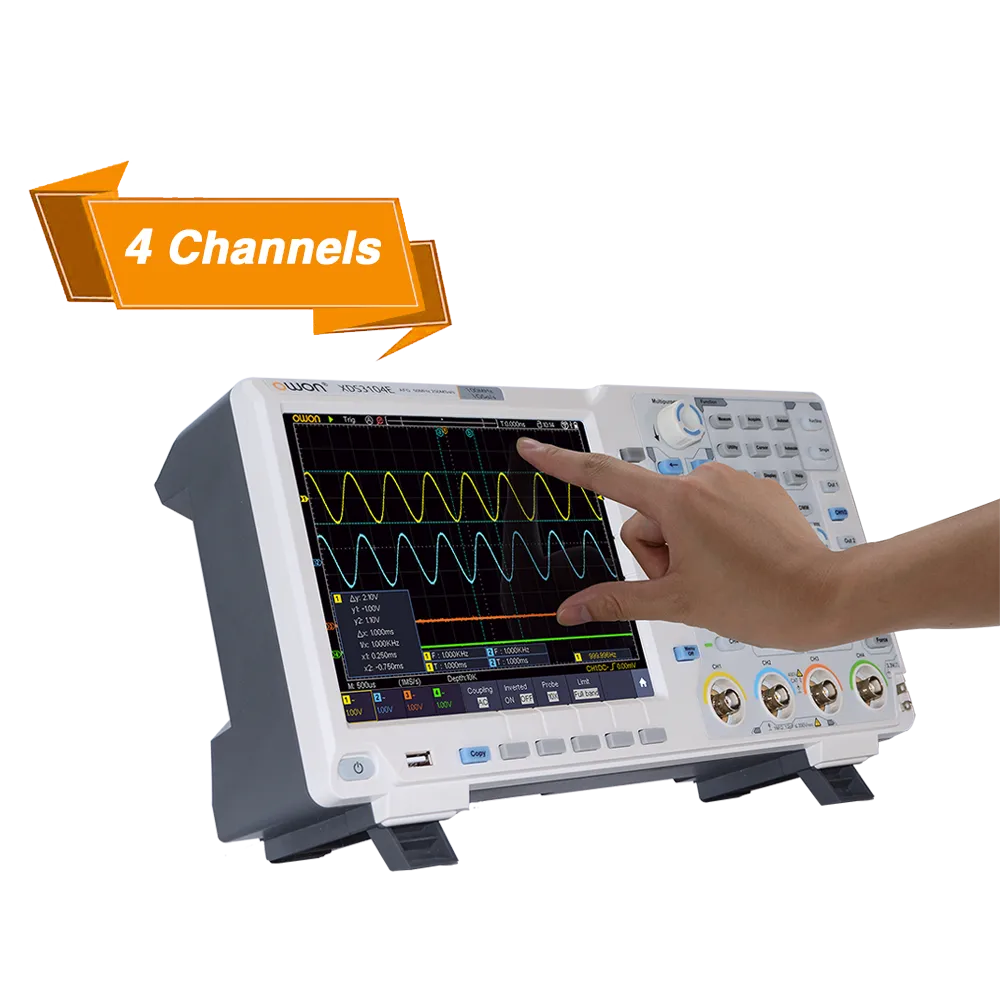

- 4チャンネル
- サンプルレート： 最高 1 GSa/s
- 垂直軸分解能： 最大14ビット（A, AEモデル）
- レコード長： 40M
- 波形更新レート： 最高70,000波形/秒（XDS3104,XDS3104A,XDS3204E,XDS3204AE）、最高45,000波形/秒（そのほかのモデル）
- 低バック・グラウンド・ノイズ
- 多様なトリガ・タイプ
- バス・デコード機能
- マルチメーター（オプション）
- 25 MHz信号発生器（オプション）
- バッテリー（オプション）
- 8インチLCD, 800 x 600ピクセル
- マルチ・タッチ・スクリーン
- SCPIコマンドをサポート
- インターフェース： USBホスト、USBデバイス、LAN、AUX、VGA（オプション）
ラインナップ
| モデル | 周波数帯域 | サンプルレート | 最大垂直軸分解能 | レコード長 | 税込価格（円） |
|---|---|---|---|---|---|
| XDS3064E | 60 MHz | 1 GSa/s | 8ビット | 40M | ¥92,400 |
| XDS3104E | 100 MHz | 1 GSa/s | 8ビット | 40M | ¥100,100 |
| XDS3204E | 200 MHz | 1 GSa/s | 8ビット | 40M | ¥151,800 |
| XDS3064AE | 60 MHz | 1 GSa/s | 14ビット | 40M | ¥166,100 |
| XDS3104AE | 100 MHz | 1 GSa/s | 14ビット | 40M | ¥202,400 |
| XDS3104A | 100 MHz | 1 GSa/s | 14ビット | 40M | ¥233,200 |
| XDS3204AE | 200 MHz | 1 GSa/s | 14ビット | 40M | ¥231,000 |
| オプション機能・税込価格（円） | |||||
| XDS3000-VGA | ¥4,400 | XDS3000-DMM | ¥7,700 | XDS3000-WIFI | ¥15,400 |
| XDS3000-Battery | ¥13,200 | XDS3000-AWG1 | ¥15,400 | XDS3000-AWG2 | ¥25,300 |

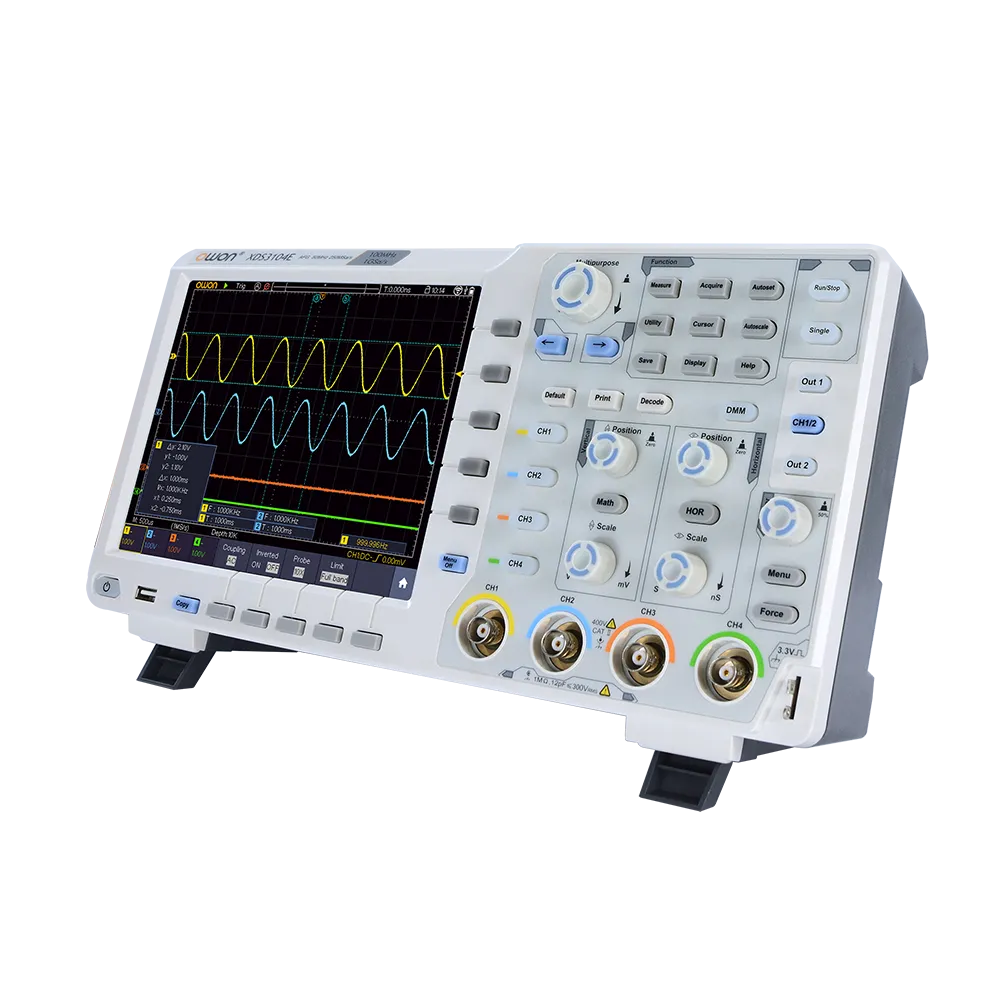

製品詳細

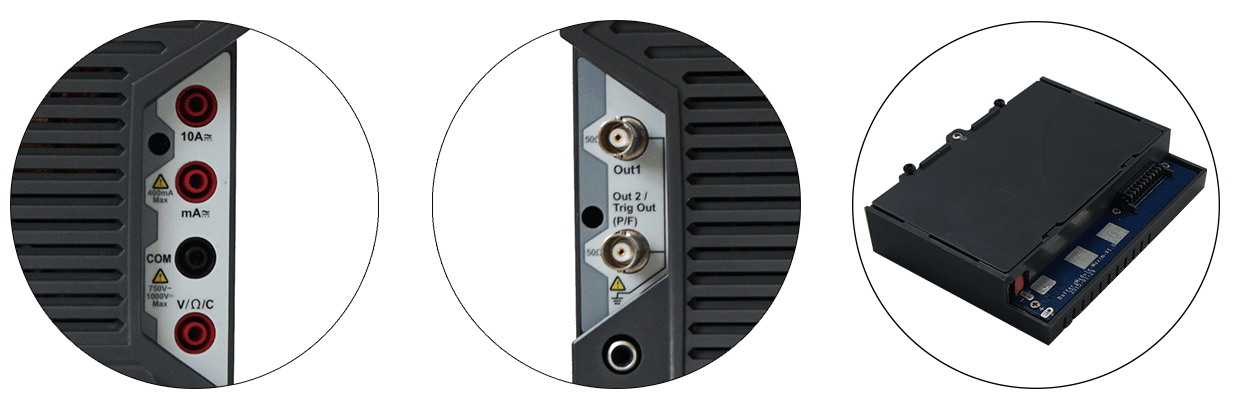

1. 多機能モバイル・テスター
オシロスコープ + 信号発生器 + マルチメーター + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。

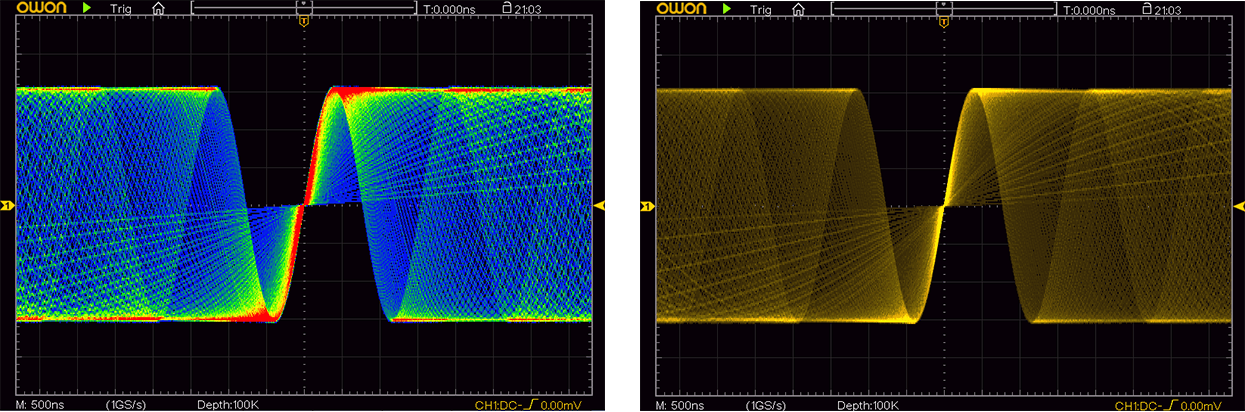

2. 45,000波形/秒の波形更新レート、輝度階調表示、カラーグレード表示

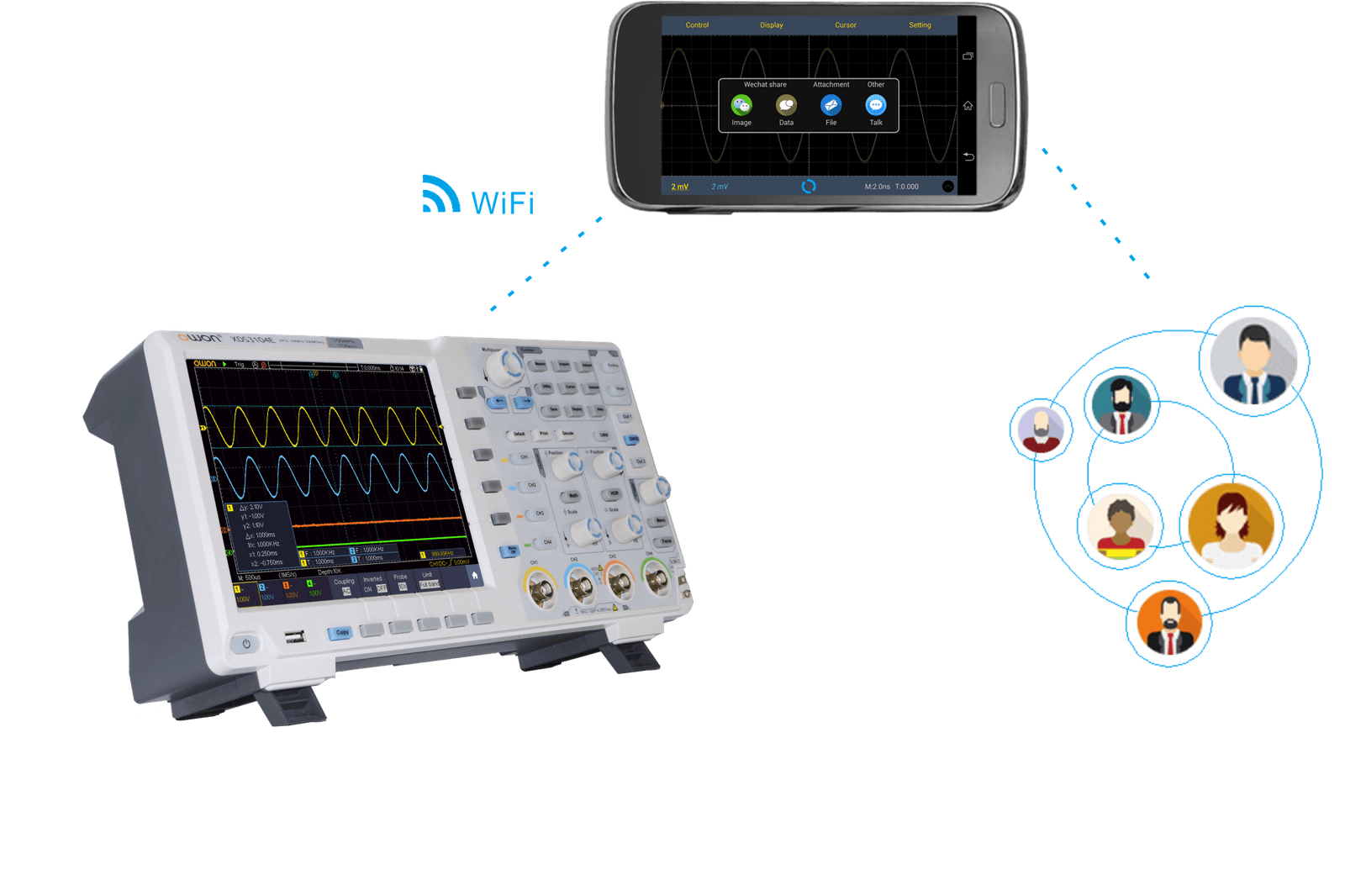

3. Wi-Fi 機能

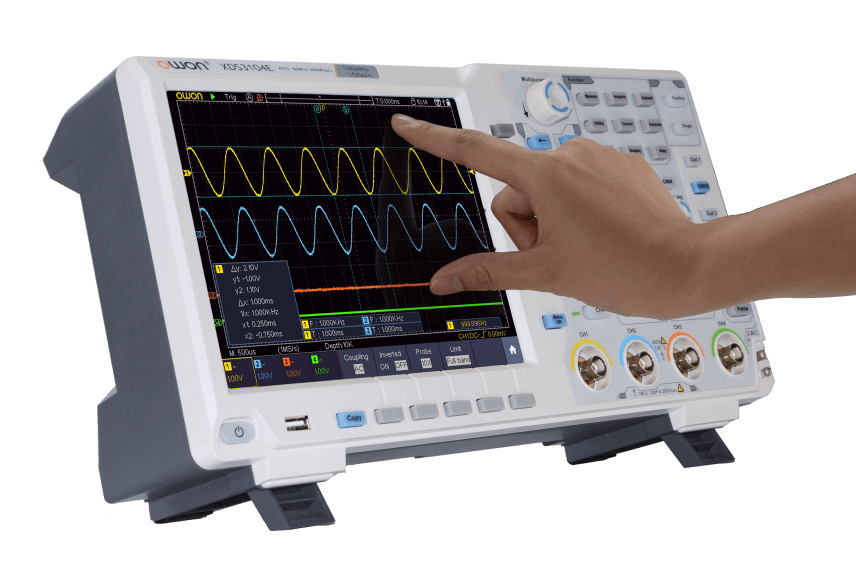

4. 操作しやすいマルチ・タッチ・スクリーン
仕様

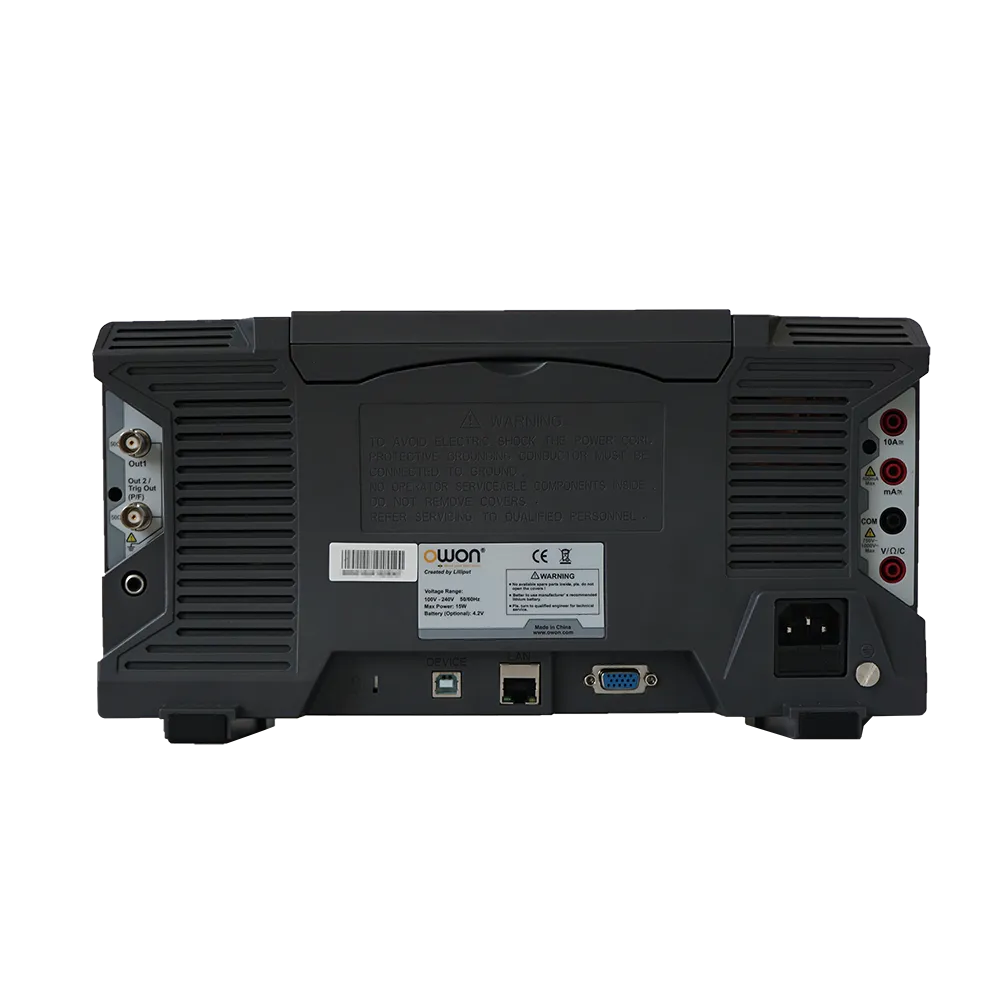

| モデル | XDS3064E | XDS3064AE | XDS3104E | XDS3104AE | XDS3104 | XDS3104A | XDS3204E | XDS3204AE | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 周波数帯域 | 60 MHz | 100 MHz | 200 MHz | |||||||
| 最高サンプルレート | 1チャンネル使用時： 1 GSa/s 2チャンネル使用時： 500 MSa/s 4チャンネル使用時： 250 MSa/s | 1チャンネル使用時： 1 GSa/s 2チャンネル使用時： 1 GSa/s 4チャンネル使用時： 500 MSa/s | ||||||||
| 垂直軸分解能 | 8ビット | 最大14ビット | 8ビット | 最大14ビット | 8ビット | 最大14ビット | 8ビット | 最大14ビット | ||
| レコード長 | 40M | |||||||||
| 波形更新レート | 最高 45,000波形/秒 | 最高 70,000波形/秒 | ||||||||
| 水平軸スケール | 2ns/div - 1000s/div, ステップ 1 - 2 - 5 | 1ns/div - 1000s/div, ステップ 1 - 2 - 5 | ||||||||
| チャンネル数 | 4 | |||||||||
| ディスプレイ | 8インチ カラーLCD, 800 x 600 ピクセル | |||||||||
| 時間軸確度 | ±2.5ppm | |||||||||
| 入力カップリング | DC, AC, GND | |||||||||
| 垂直軸スケール | 1mV/div - 10V/div | |||||||||
| トリガ・タイプ | エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN | |||||||||
| バス・デコード | I2C, SPI, RS232, CAN | |||||||||
| トリガ・モード | オート, ノーマル, シングル | |||||||||
| 波形演算 | +, -, *, /, FFT, Intg, Diff, Sqrt, ユーザ定義関数, デジタル・フィルタ | |||||||||
| インターフェース | USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション) | |||||||||
| 周波数カウンタ | トリガ・チャンネルに対して実施可能 | |||||||||
| 電源 | 100V - 240V AC, 50/60 Hz, CAT II | |||||||||
| ヒューズ | 2A、Tクラス（タイムラグ）、250V | |||||||||

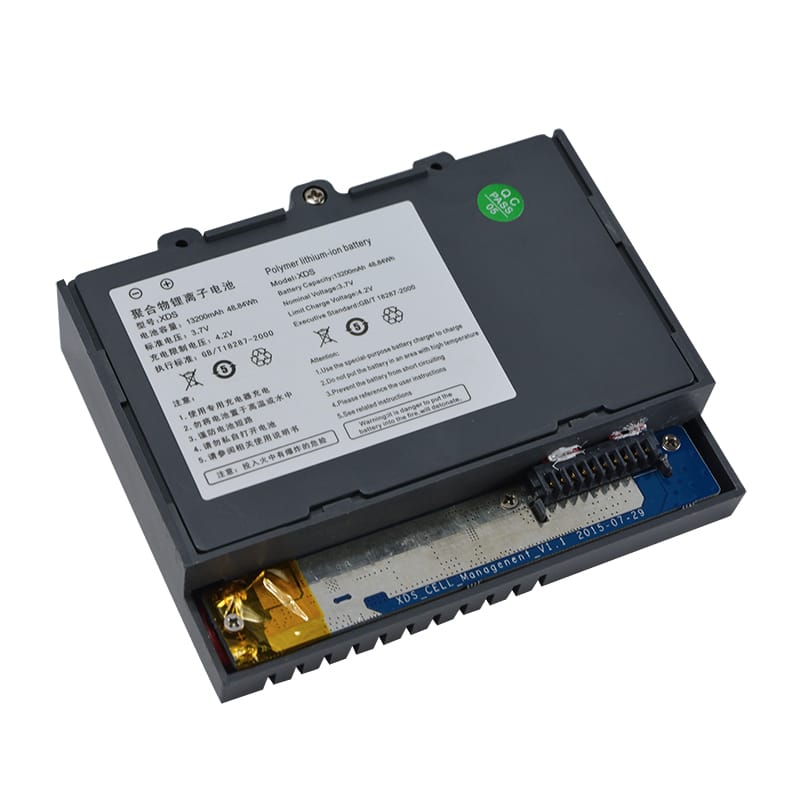

| バッテリー(オプション) | 3.7V, 13200mA | |||||||||
| 寸法（W × H × D） | 340 × 177 × 90 mm | |||||||||
| オプションモジュール / 機能 | |
|---|---|
| VGA | VGA+AV ポート |
| WIF | Wi-Fi |
| AWG | 2チャンネル波形発生器 （ XDS3104E, XDS3064Eのみ） 1チャンネル波形発生器 （ XDS3204E, XDS3204AEのみ) |
| DMM | デジタル・マルチメーター |
アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
CD Rom
クイックガイド
USBケーブル
プローブ
プローブ調整ツール
容量測定拡張モジュール（オプション）
テストリード（オプション）
BNC（Q9）ケーブル（オプション）
ソフトケース（オプション）
バッテリー（オプション）
