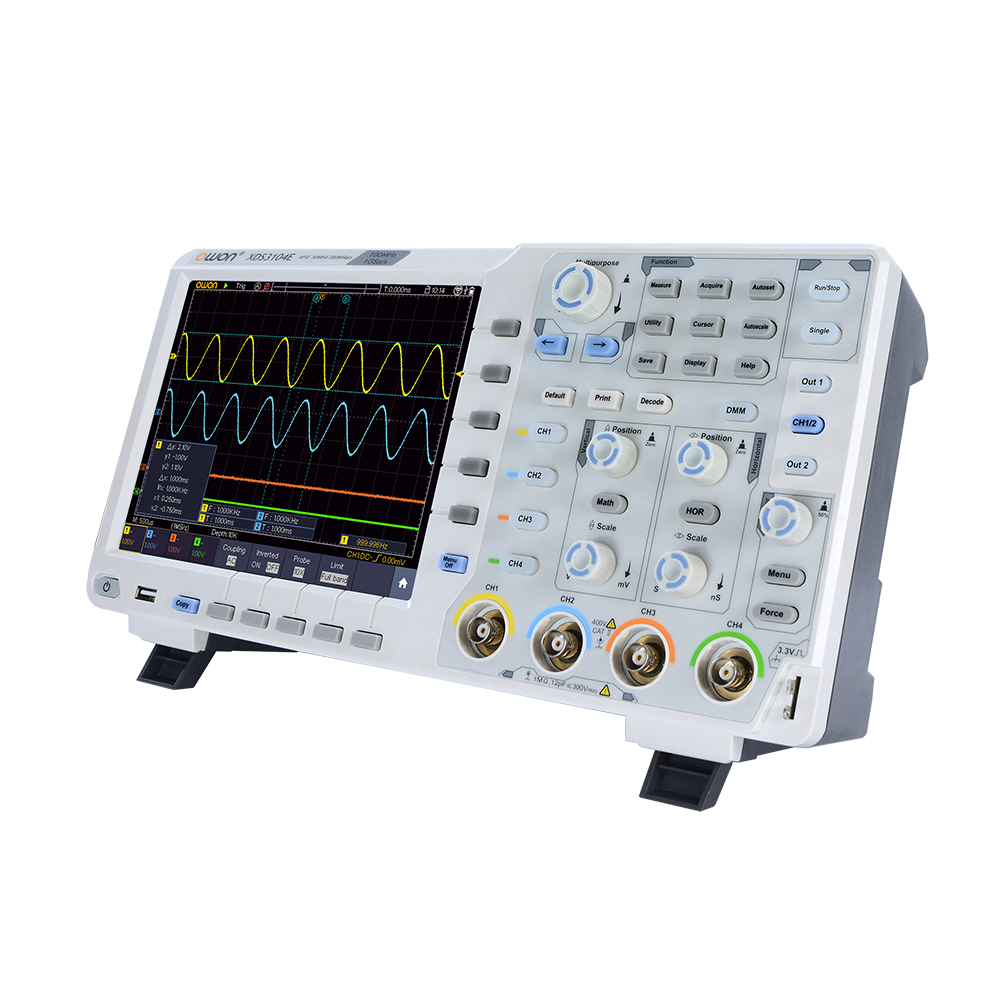

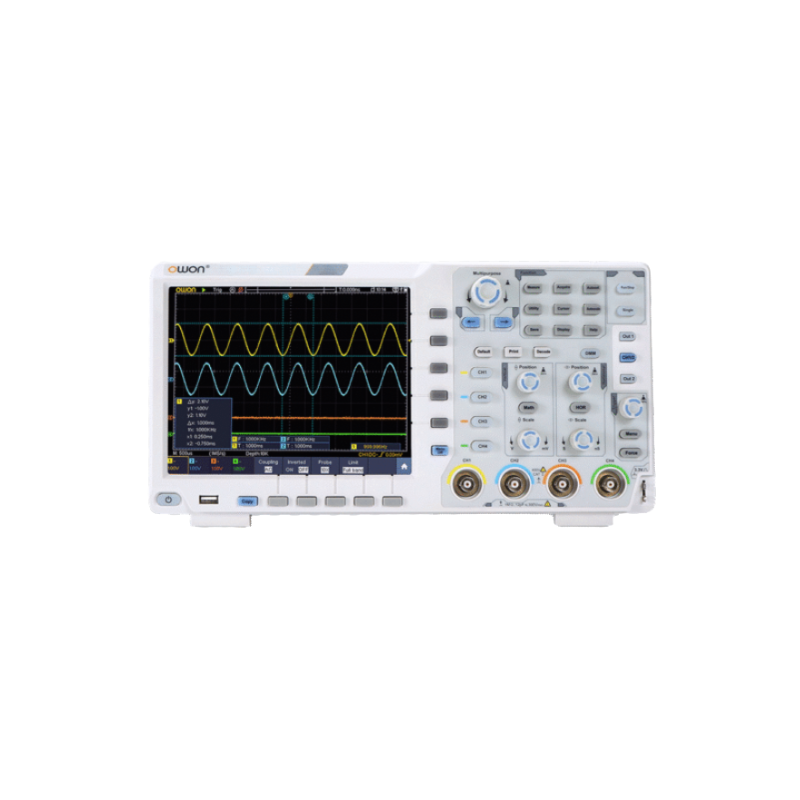

XDS3000-Eシリーズベンチトップ・オシロスコープ

周波数帯域：60 MHz, 100 MHz, 200 MHz
4チャンネル
サンプルレート：最高 1 GSa/s
垂直軸分解能：最大14ビット（A, AEモデル）
レコード長：40M

特長

周波数帯域：60 MHz, 100 MHz, 200 MHz
4チャンネル
サンプルレート：最高 1 GSa/s
垂直軸分解能：最大14ビット（A, AEモデル）
レコード長：40M
波形更新レート：最高70,000波形/秒（XDS3104,XDS3104A,XDS3204E,XDS3204AE）、最高45,000波形/秒（そのほかのモデル）
低バック・グラウンド・ノイズ
多様なトリガ・タイプ
バス・デコード機能
マルチメーター（オプション）
25 MHz信号発生器（オプション）
バッテリー（オプション）
8インチLCD, 800 x 600ピクセル
マルチ・タッチ・スクリーン
SCPIコマンドをサポート

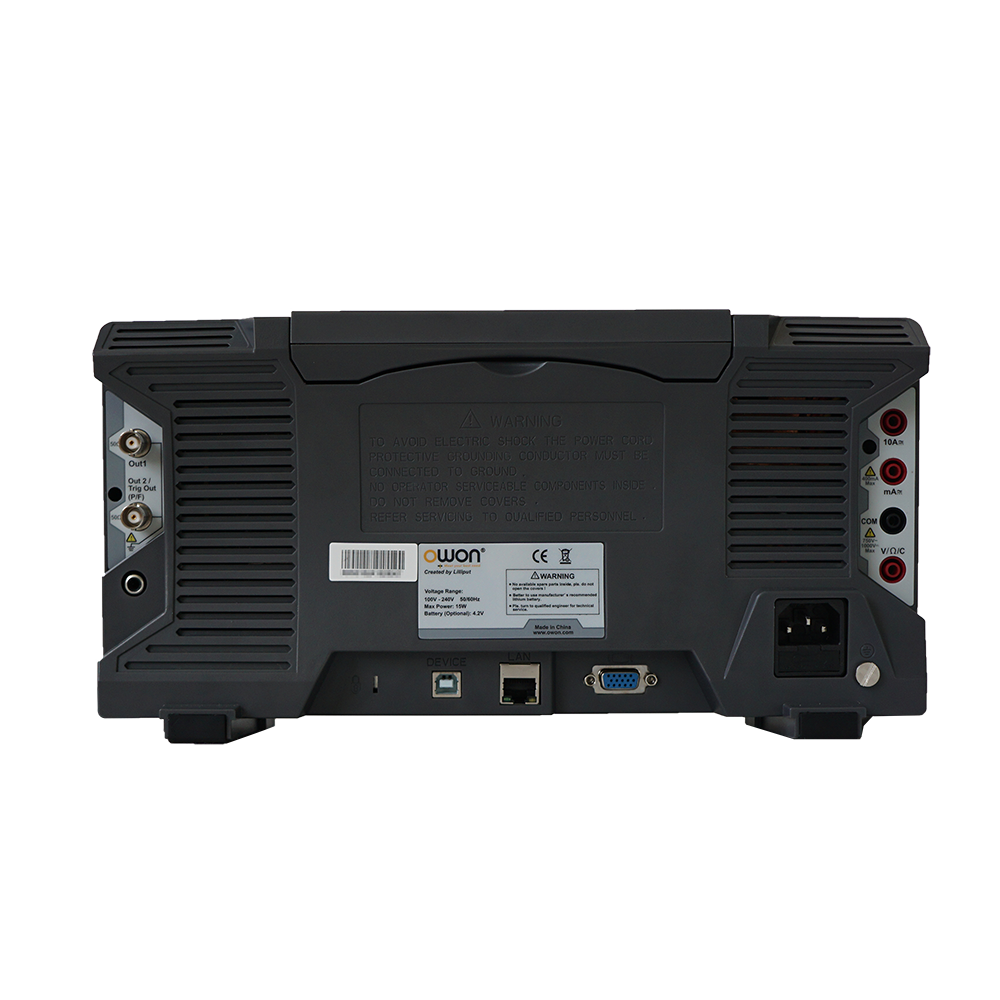

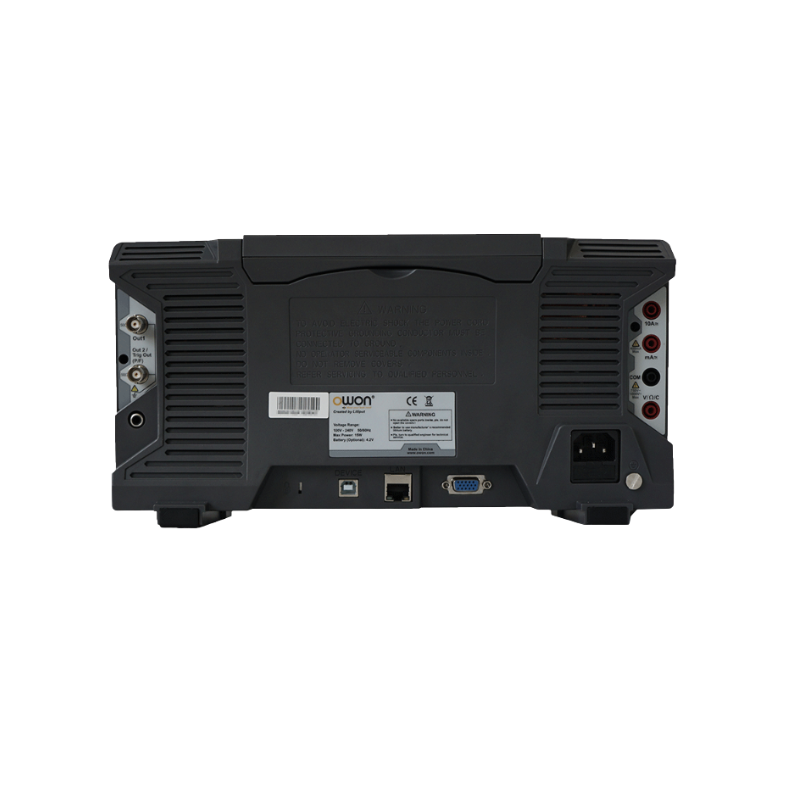

インターフェース：USBホスト、USBデバイス、LAN、AUX、VGA（オプション）

ラインナップ

モデル	製品名	税込価格（円）
XDS3064AE	XDS3000-Eシリーズオシロスコープ 60MHz、4ch、14bit	¥166,100
XDS3064E	XDS3000-Eシリーズオシロスコープ 60MHz、4ch、8bit	¥92,400
XDS3104AE	XDS3000-Eシリーズオシロスコープ 100MHz、4ch、14bit	¥202,400
XDS3104E	XDS3000-Eシリーズオシロスコープ 100MHz、4ch、8bit	¥100,100
XDS3204AE	XDS3000-Eシリーズオシロスコープ 200MHz、4ch、14bit	¥231,000
XDS3204E	XDS3000-Eシリーズオシロスコープ 200MHz、4ch、8bit	¥151,800

製品詳細

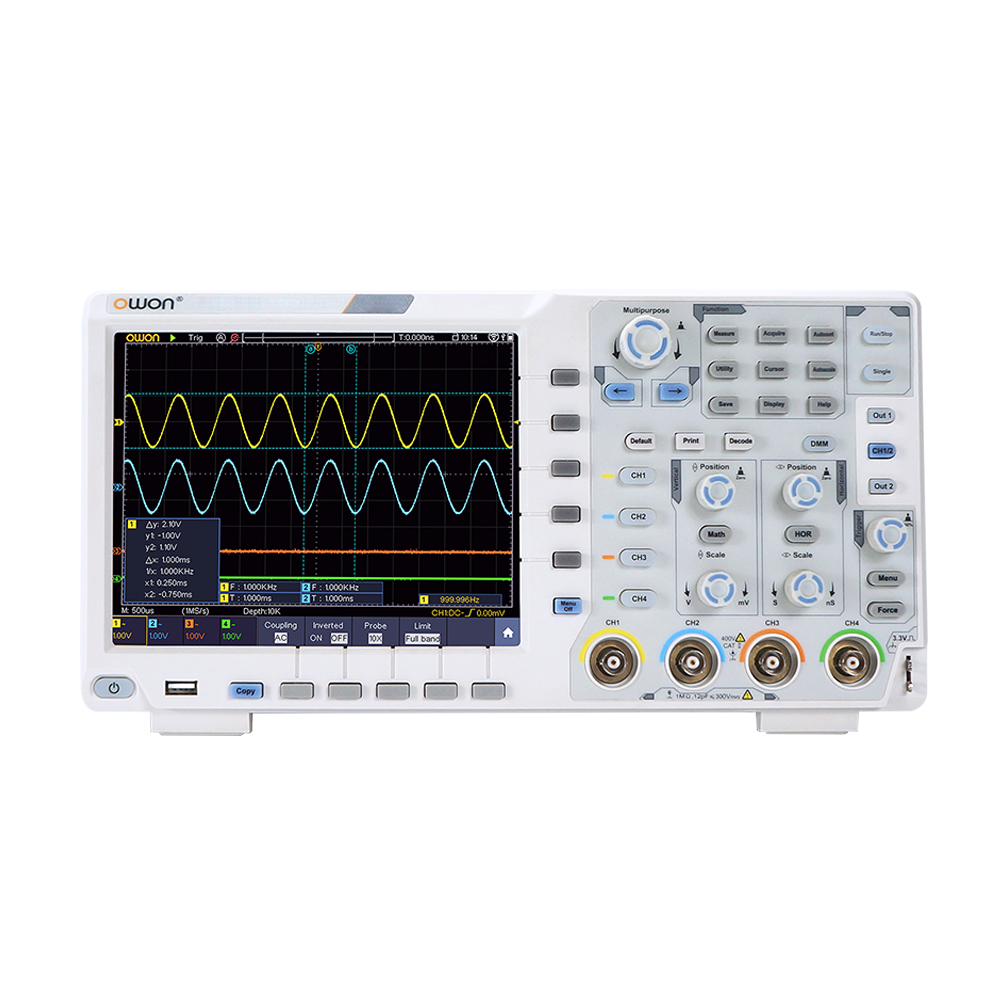

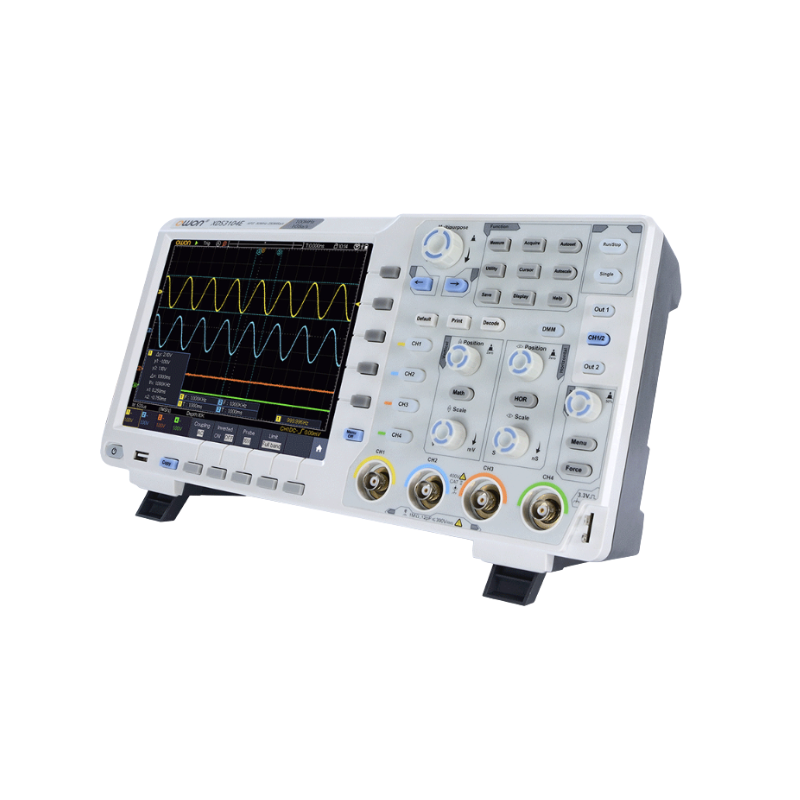

XDS3000シリーズ 4チャンネルデジタル・オシロスコープ
(バッテリー駆動もできる、ミドル・クラスの多機能4チャンネル・ベンチトップ・オシロスコープ）

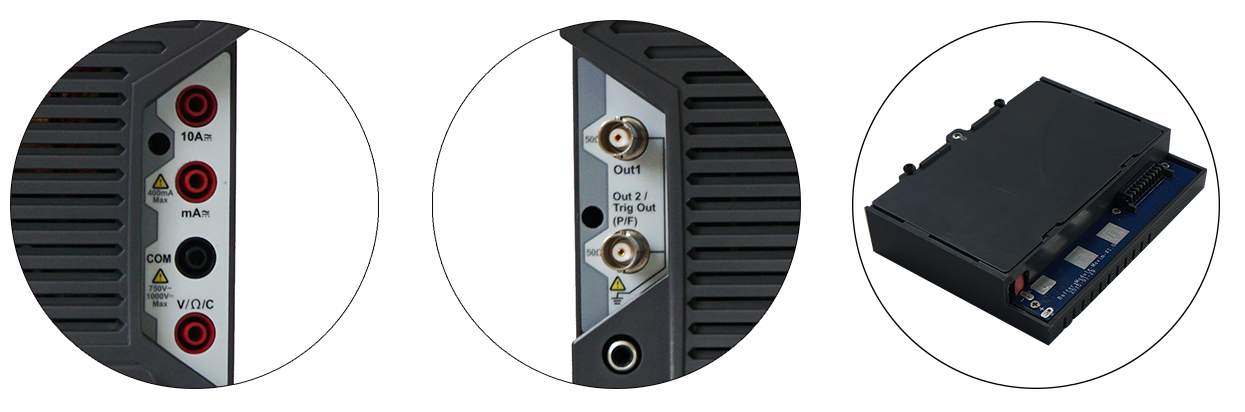

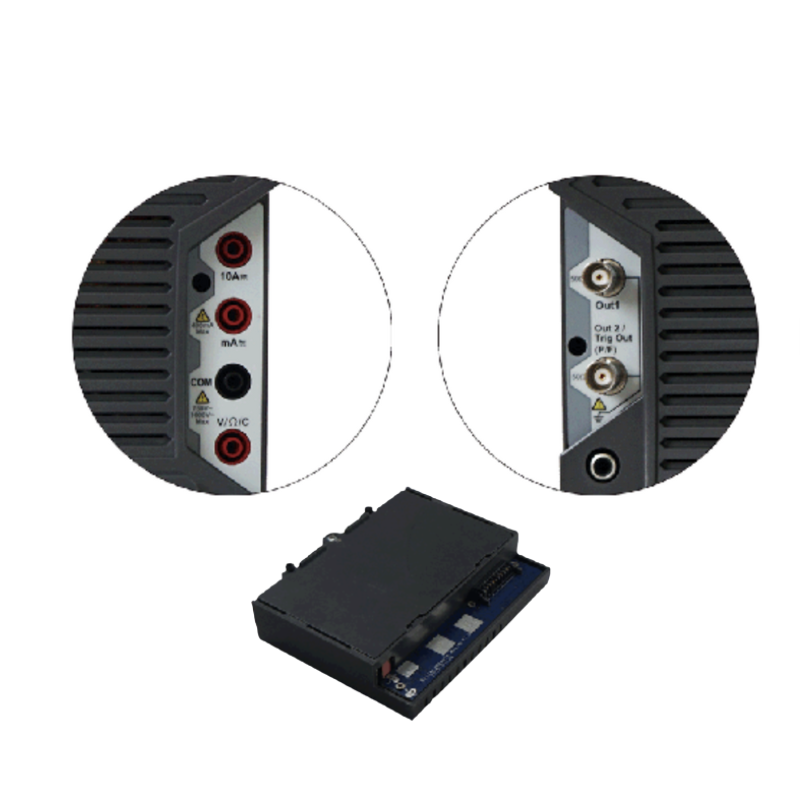

■多機能モバイル・テスター

オシロスコープ + 信号発生器 + マルチメーター + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。

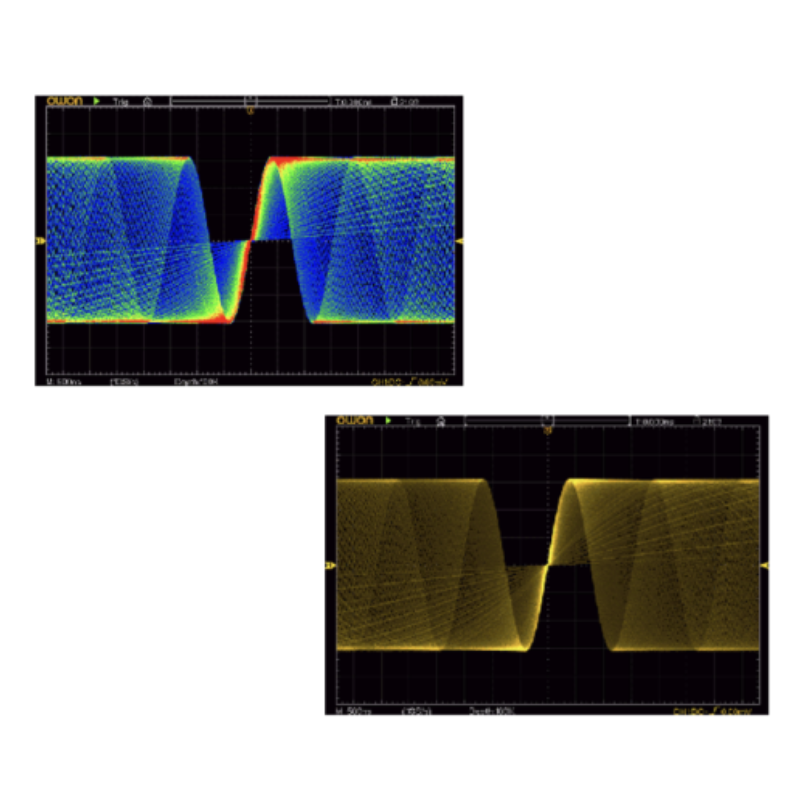

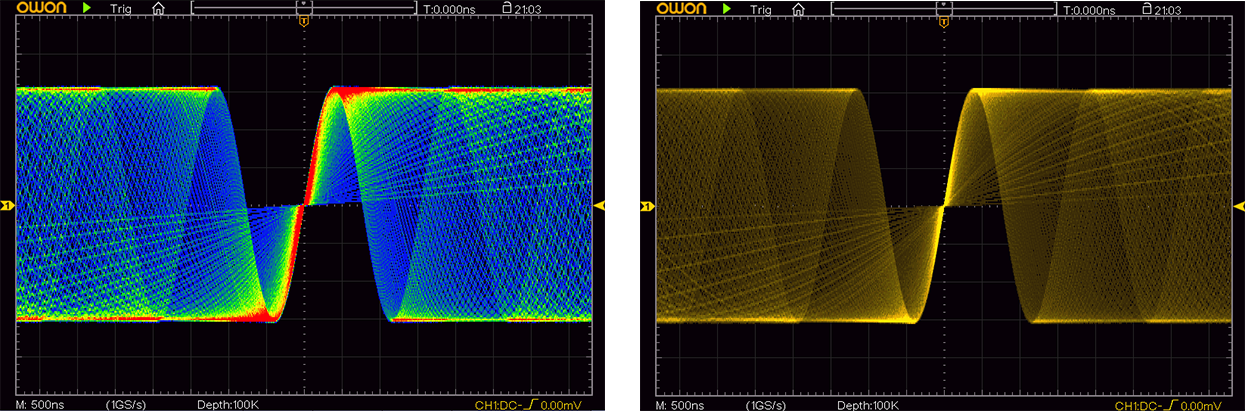

■45,000波形/秒の波形更新レート、輝度階調表示、カラーグレード表示

波形更新レート：最高70,000波形/秒（XDS3104,XDS3104A,XDS3204E,XDS3204AE）、最高45,000波形/秒（そのほかのモデル）

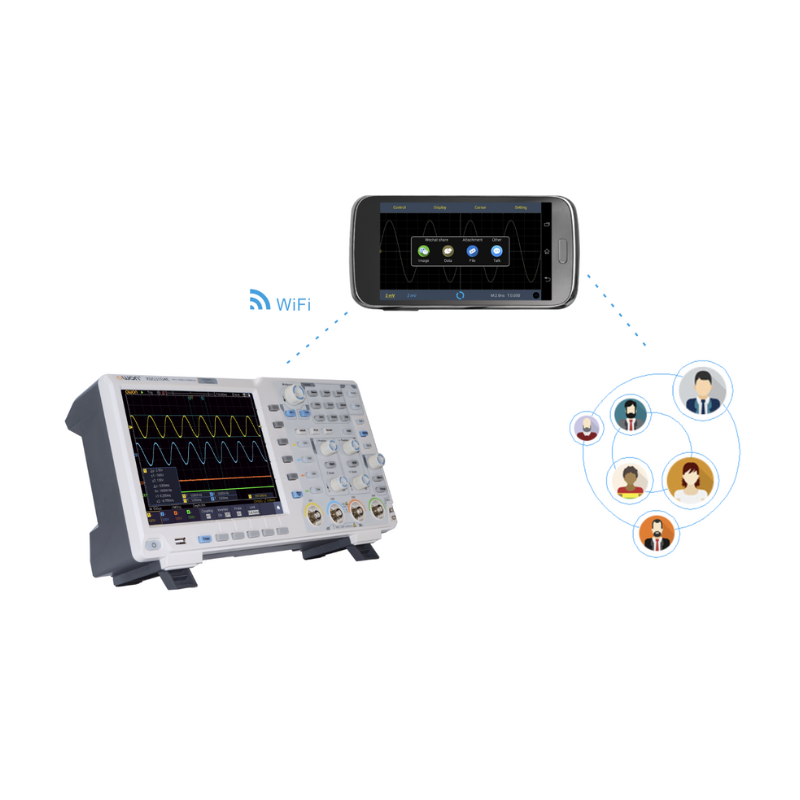

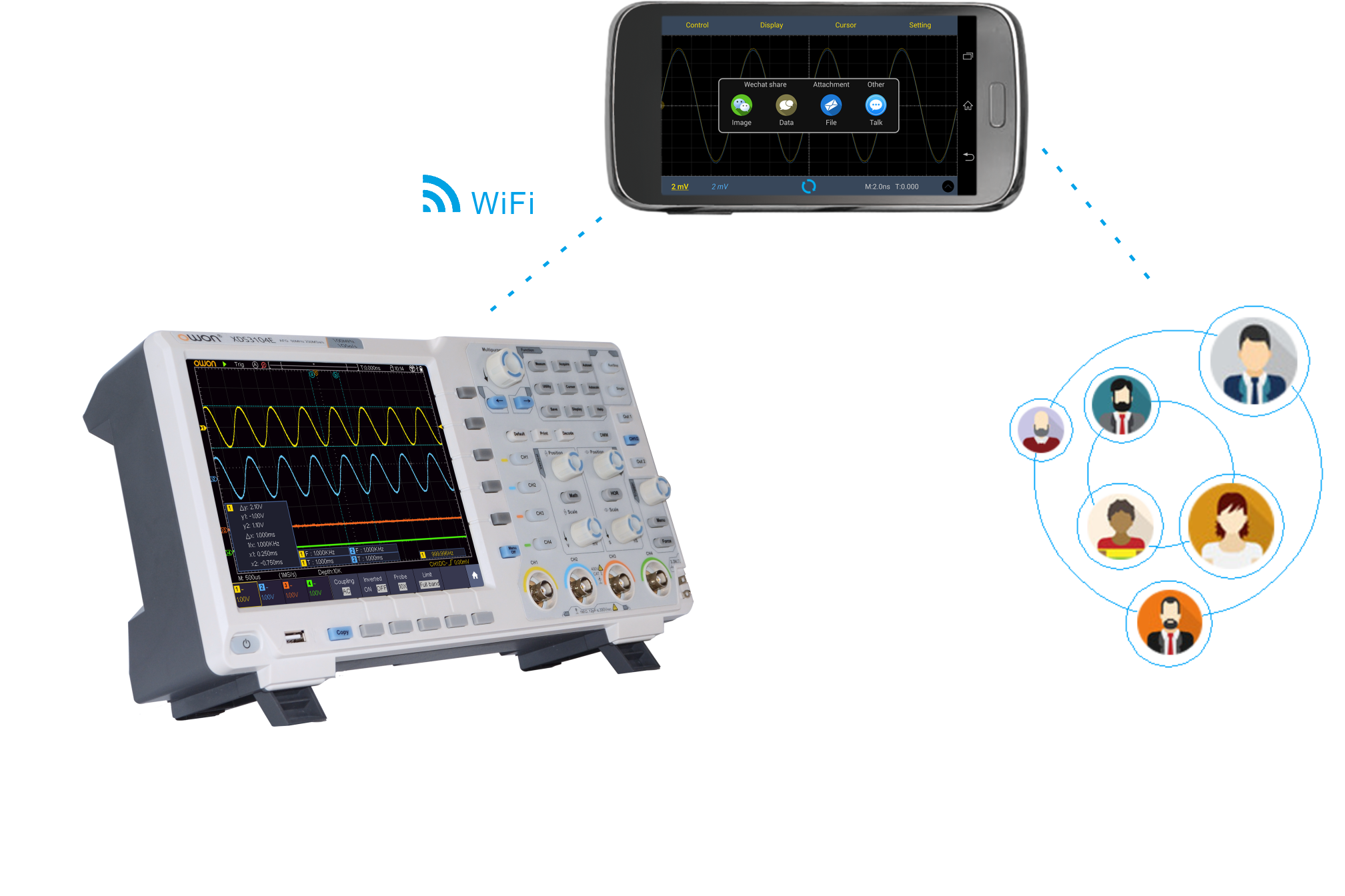

■WiFi機能

WIFI機能対応可能

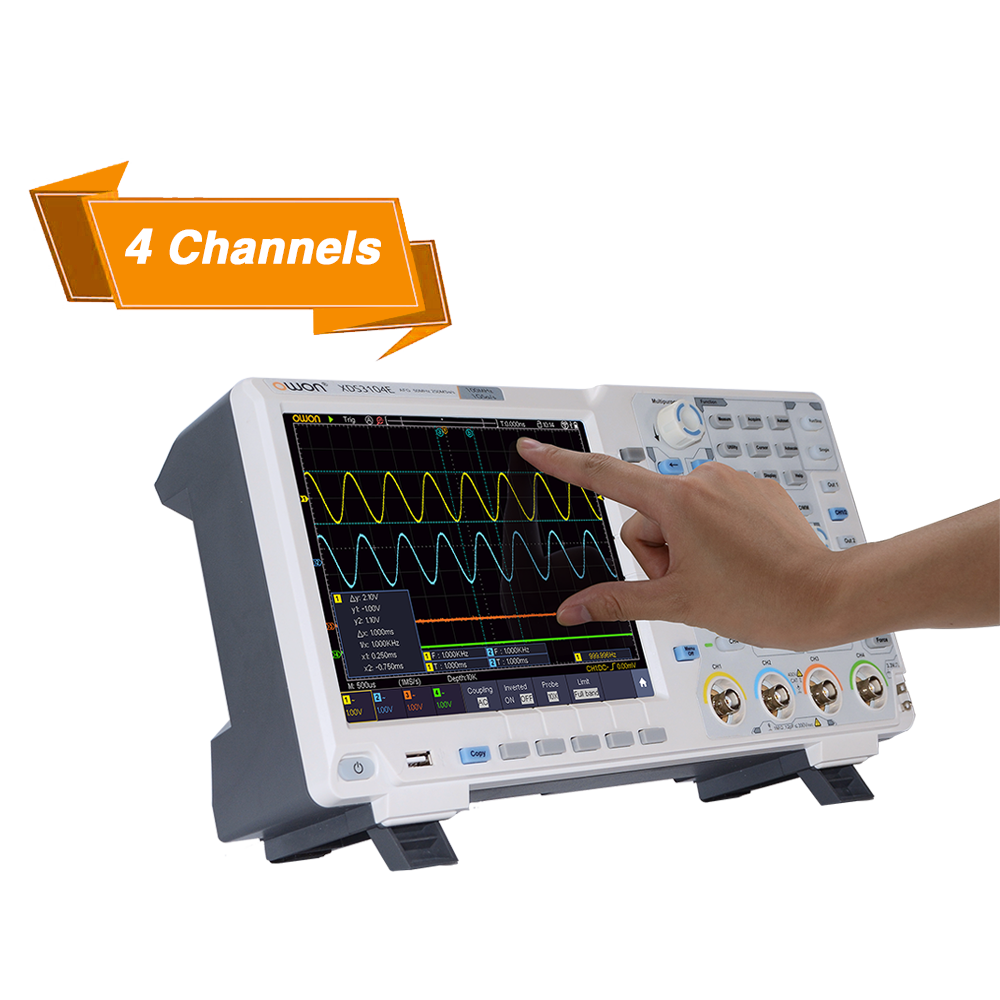

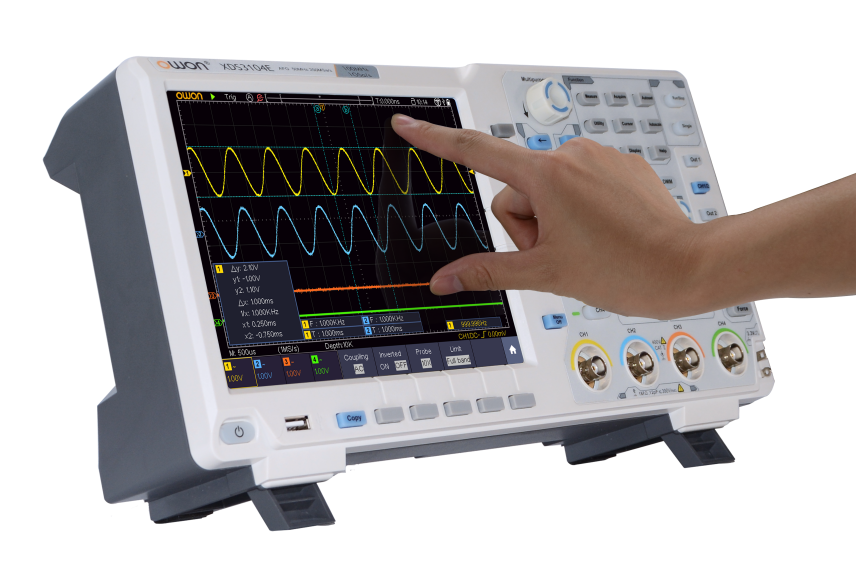

■操作しやすいマルチ・タッチ・スクリーン

8インチLCD, 800 x 600ピクセル

仕様

モデル	XDS3064AE	XDS3064E	XDS3104AE	XDS3104E	XDS3204AE	XDS3204E
ディスプレイ	8インチカラーLCD, 800 x 600 ピクセル
インターフェース	USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション)
チャンネル数	4
サンプルレート（最大）
1チャンネル使用時	1Gサンプル/秒
2チャンネル使用時	500Mサンプル/秒				1Gサンプル/秒
4チャンネル使用時	250Mサンプル/秒				500Mサンプル/秒
トリガタイプ	エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN
水平軸スケール	2ns/div - 1000s/div, ステップ 1 - 2 - 5				1ns/div - 1000s/div, ステップ 1 - 2 - 5
垂直軸スケール	1mV/div - 10V/div
レコード長	40M
垂直軸分解能	最大14ビット	8ビット	最大14ビット	8ビット	最大14ビット	8ビット
トリガ・モード	オート, ノーマル, シングル
入力カップリング	DC, AC, GND
波形演算	+, -, *, /, FFT, Intg, Diff, Sqrt, ユーザ定義関数, デジタル・フィルタ
波形更新レート	最高 45,000波形/秒				最高 70,000波形/秒
バッテリー(オプション)	3.7V, 13200mA
周波数カウンタ	トリガ・チャンネルに対して実施可能
バス・デコード（オプション）	I2C, SPI, RS232, CAN
時間軸確度	±2.5ppm
ヒューズ	2A, T class, 250V
周波数帯域	60MHz		100MHz		200MHz
寸法 (W x H x D)	340mmx177mmx90mm
バス・デコード	I2C, SPI, RS232, CAN
電源	100V - 240V AC, 50/60Hz, CAT II

アクセサリー

標準付属品	数量	写真
USBケーブル	1
クイックスタート	1
パッシブプローブ	1/チャンネル
CDROM	1
電源コード	1
プローブ調整ツール

オプション（工場オプション）	詳細	写真
XDS3000-VGA	VGA+AV ポート
XDS3000-WIF	Wifi
XDS3000-AWG2	2チャンネル波形発生器（ XDS3104E, XDS3064Eのみ）
XDS3000-AWG1	1チャンネル波形発生器（ XDS3204E, XDS3204AEのみ)
XDS3000-DMM	デジタル・マルチメーター

オプションアクセサリ	詳細	写真

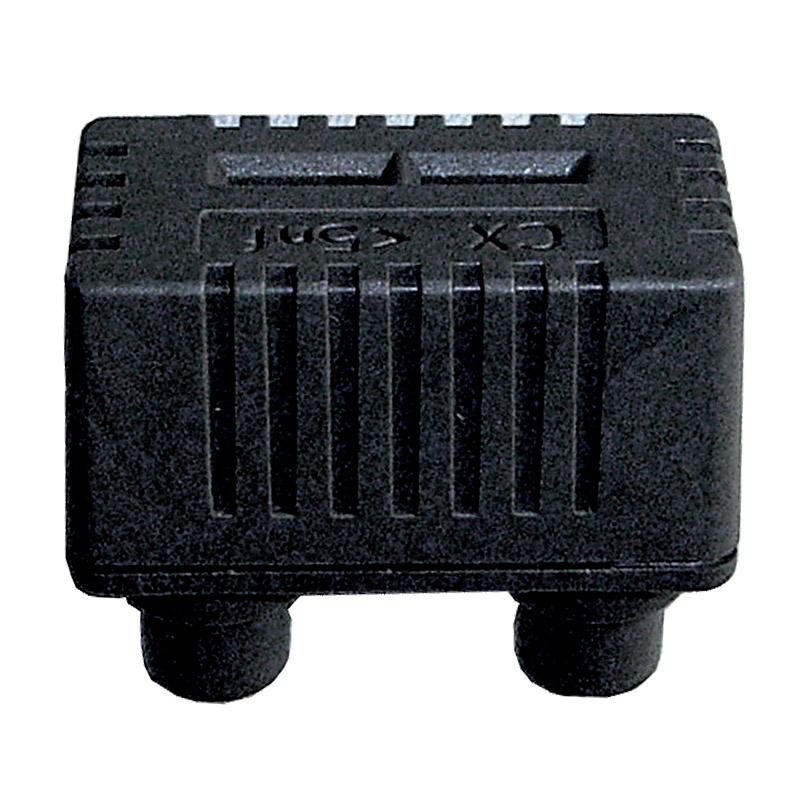

Capacitance Ext Module	キャパシタンス測定モジュール
Multimeter Lead	マルチメーターテストリード
Q9	BNCケーブル
Soft Bag	ソフトバッグ

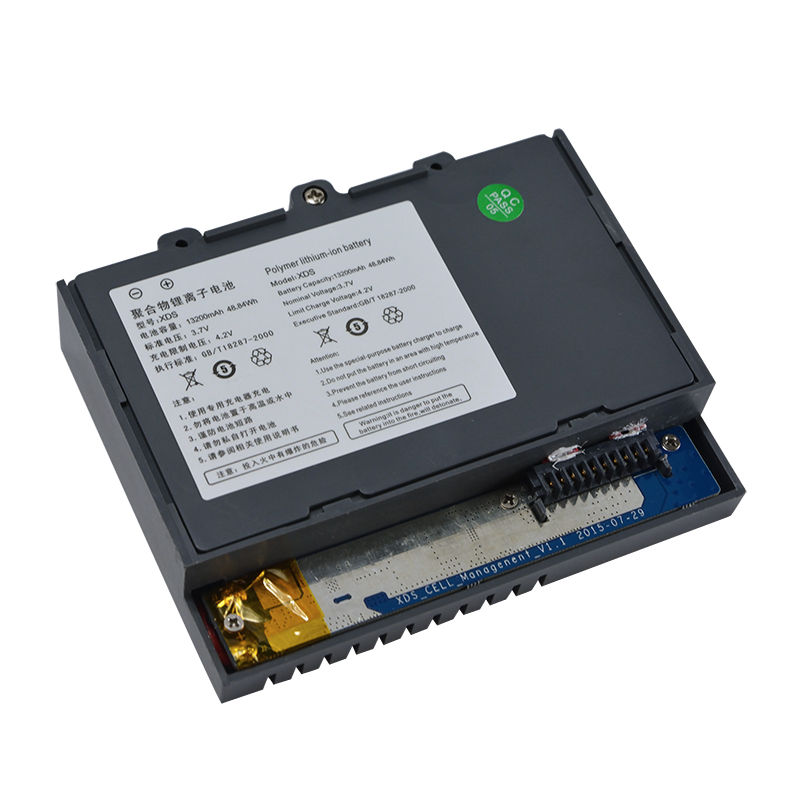

XDS3000-Battery	XDS3000用バッテリー
