OSCILLOSCOPE

XDS3000

XDS3000シリーズ ベンチトップ・オシロスコープ

XDS3000シリーズ ベンチトップ・オシロスコープ
  • 周波数帯域：60 MHz, 100 MHz, 200 MHz, 300 MHz
  • 2チャンネル
  • 最高サンプルレート：2 GSa/s（XDS3202）
  • 最大垂直軸分解能：8ビット
  • レコード長：40M
T&Mallで購入デモ機貸出

特長

  • 周波数帯域：60 MHz, 100 MHz, 200 MHz, 300 MHz
  • 2チャンネル
  • 最高サンプルレート：2 GSa/s（XDS3202）
  • 最大垂直軸分解能：8ビット
  • レコード長：40M
  • 波形更新レート：最高75,000波形/秒
  • 低バック・グラウンド・ノイズ
  • 多様なトリガ・タイプ
  • マルチ・タッチ・スクリーン標準搭載
  • バス・デコード機能（オプション）
  • マルチメーター（オプション）
  • 25 MHz信号発生器（オプション）
  • バッテリー（オプション）
  • 8インチLCD, 800 x 600ピクセル
  • SCPIコマンドをサポート+ インターフェース：USBホスト、USBデバイス、LAN、AUX、VGA（オプション）

ラインナップ

モデル製品名税込価格（円）
XDS3202EXDS3000シリーズ オシロスコープ 200MHz、2ch、8bit¥100,100

製品詳細

XDS3000シリーズ 2チャンネル デジタル・オシロスコープ

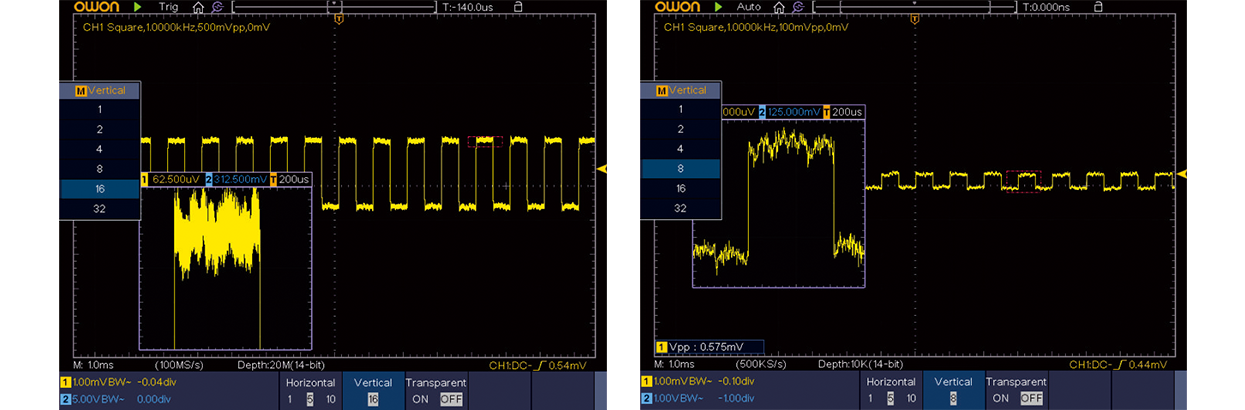

■多機能モバイル・テスター

オシロスコープ + 信号発生器 + マルチメーター + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。

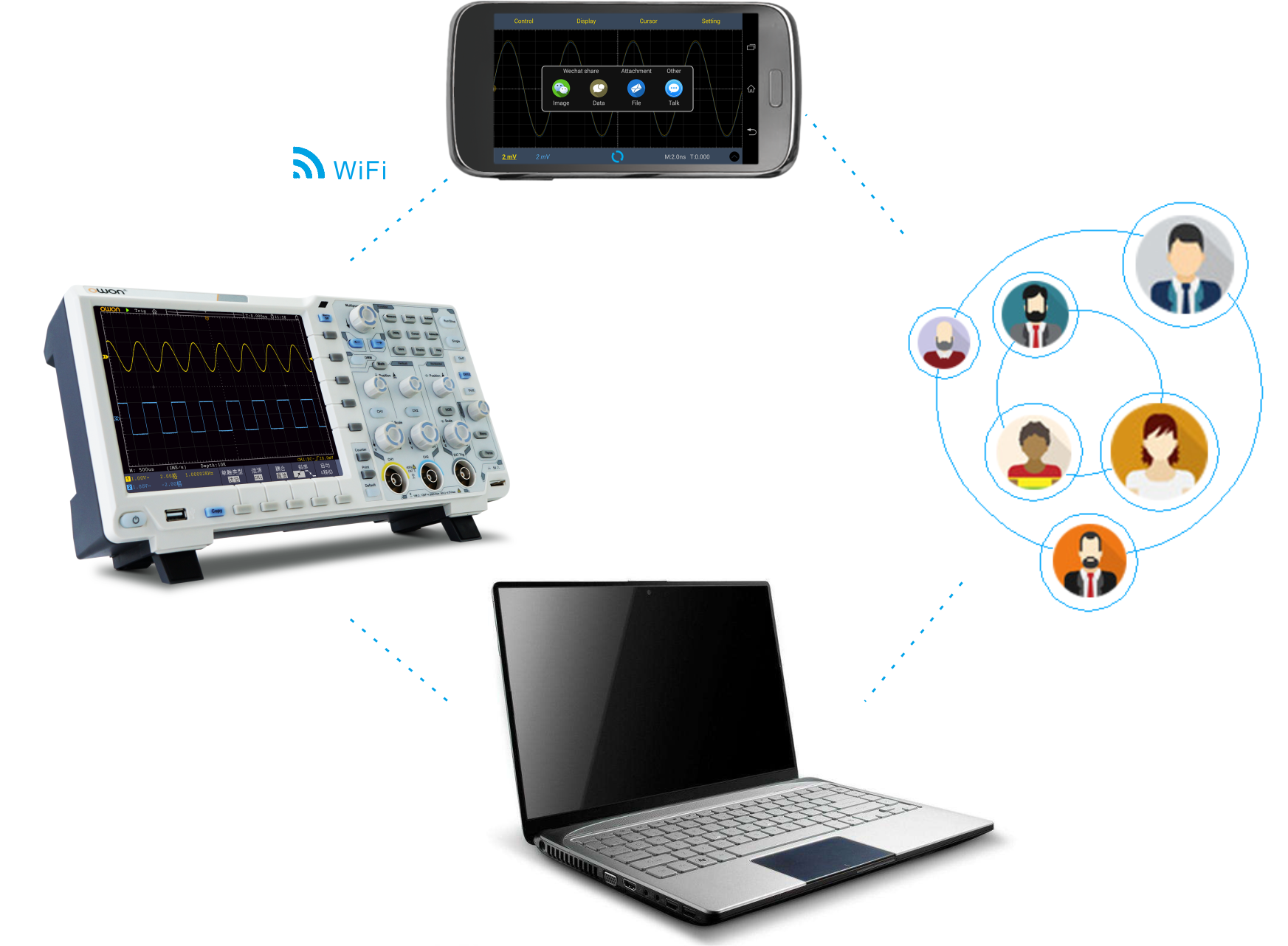

■WiFi機能

WIFI機能対応可能

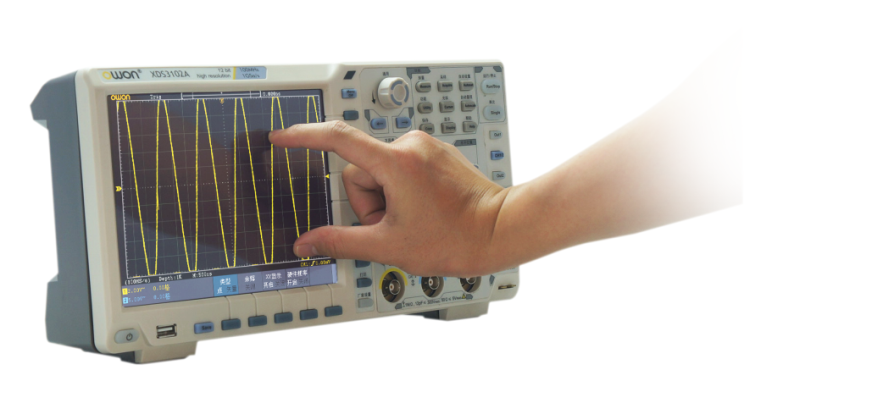

■操作しやすいマルチ・タッチ・スクリーン

8インチLCD, 800 x 600ピクセル

仕様

ディスプレイ8インチ カラーLCD, 800 x 600 ピクセル
インターフェースUSB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション)
チャンネル数2 + 1 (Ext)
サンプルレート（最大）1Gサンプル/秒
重量約 2.60 kg
トリガタイプエッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN (オプション)
水平軸スケール1ns/div - 1000 s/div, ステップ 1 - 2 - 5
レコード長40M
垂直軸分解能8ビット
バッテリー(オプション)3.7V, 13200mAh
消費電力＜15W
バス・デコード（オプション）I2C, SPI, RS232, CAN
ヒューズ2A, T class, 250V
周波数帯域200MHz
寸法 (W x H x D)340 x 177 x 90 mm
バス・デコードI2C, SPI, RS232, CAN ( XDS2102Aのみ標準/他はオプション)
電源100V - 240V AC, 50/60Hz, CAT II
オプションモジュール / 機能
DMMデジタル・マルチメーター
AWG任意波形発生
VGAVGA+AV
WIFWiFi

アクセサリー

標準付属品

数量

写真

USBケーブル

1

クイックスタート

1

パッシブプローブ

1/チャンネル

CDROM

1

電源コード

1

プローブ調整ツール

オプション （工場オプション）

概容

写真

XDS3000-VGA

VGA+AV ポート

XDS3000-WIF

Wifi

XDS3000-AWG2

2チャンネル波形発生器 （ XDS3104E, XDS3064Eのみ）

XDS3000-AWG1

1チャンネル波形発生器 （ XDS3204E, XDS3204AEのみ)

XDS3000-DMM

デジタル・マルチメーター

オプションアクセサリ

概容

写真

Capacitance Ext Module

キャパシタンス測定モジュール

Multimeter Lead

マルチメーター テストリード

Q9

BNCケーブル

Soft Bag

ソフトバッグ

XDS3000-Battery

XDS3000用バッテリー

ダウンロード

動画

  • XDS3000 Wi-Fi と Xlab #2

  • XDS3000 Wi-Fi と Xlab #1

  • XDS3000 多機能モジュールの紹介

  • XDS3000 12ビット オシロスコープ #2

  • XDS3000 デコード機能と波形クローン機能

  • XDS3000 波形更新レート

  • XDS3000 12ビット オシロスコープ #1

  • XDS3000 タッチスクリーン操作ガイド

  • XDS3000 開梱レビュー
