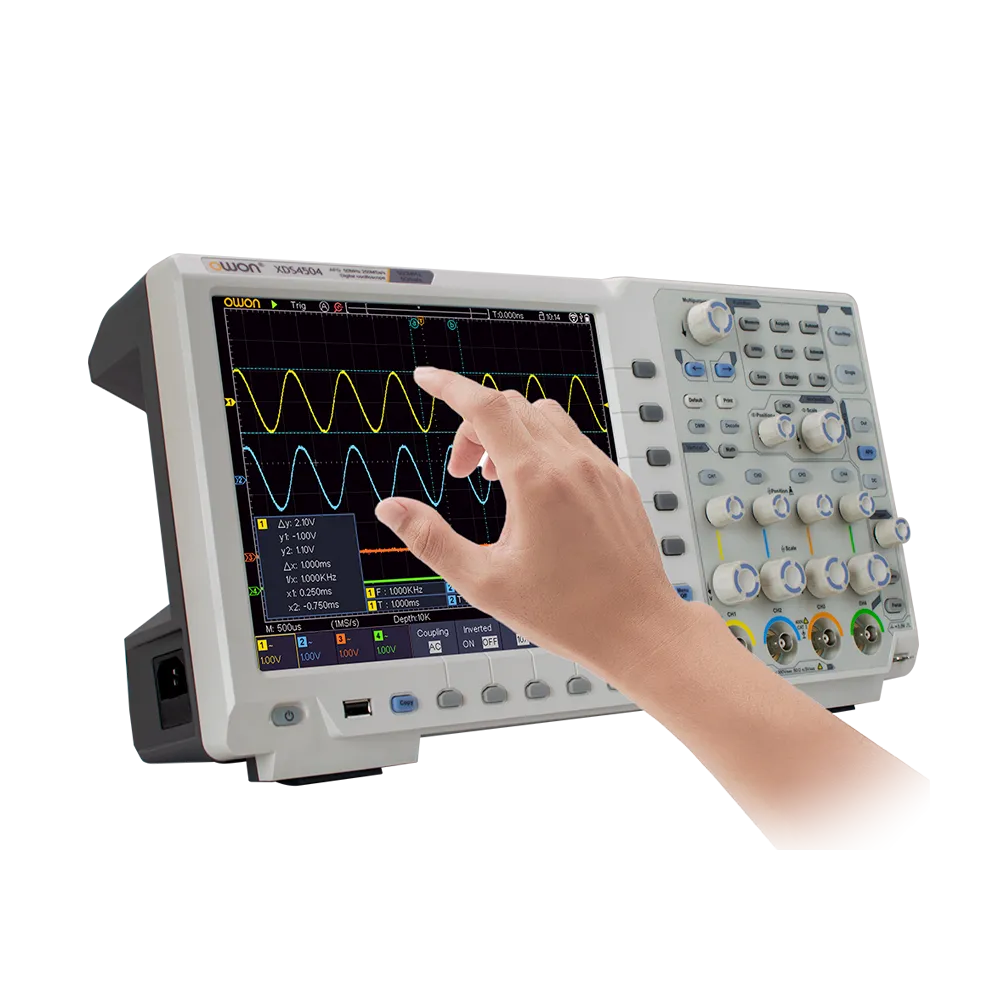

XDS4000シリーズ ベンチトップ・オシロスコープ

XDS4000シリーズ ベンチトップ・オシロスコープ
  • 7種の測定機能を1台に統合:オシロスコープ、波形発生器、マルチメーター(オプション)、FFTスペクトラム解析、周波数カウンタ、プロトコル解析(オプション)、周波数応答解析
  • 周波数帯域:350 MHz, 500 MHz
  • サンプルレート:最高 5 GSa/s
  • レコード長:400M
  • 波形更新レート:最高 600,000波形/秒、低い頻度の異常信号でも観測しやすい

特長

  • 7種の測定機能を1台に統合:オシロスコープ、波形発生器、マルチメーター(オプション)、FFTスペクトラム解析、周波数カウンタ、プロトコル解析(オプション)、周波数応答解析
  • 周波数帯域:350 MHz, 500 MHz
  • サンプルレート:最高 5 GSa/s
  • レコード長:400M
  • 波形更新レート:最高 600,000波形/秒、低い頻度の異常信号でも観測しやすい
  • 波形発生器(最高50 MHz, 1チャンネル)を標準搭載
  • 波形複製機能:オシロスコープで取り込んだ波形を、波形発生器から出力することが可能
  • 多様なトリガ
  • 周波数応答解析機能を標準搭載
  • オプション機能:マルチメータ(データ・ロガー機能含む), プロトコル解析

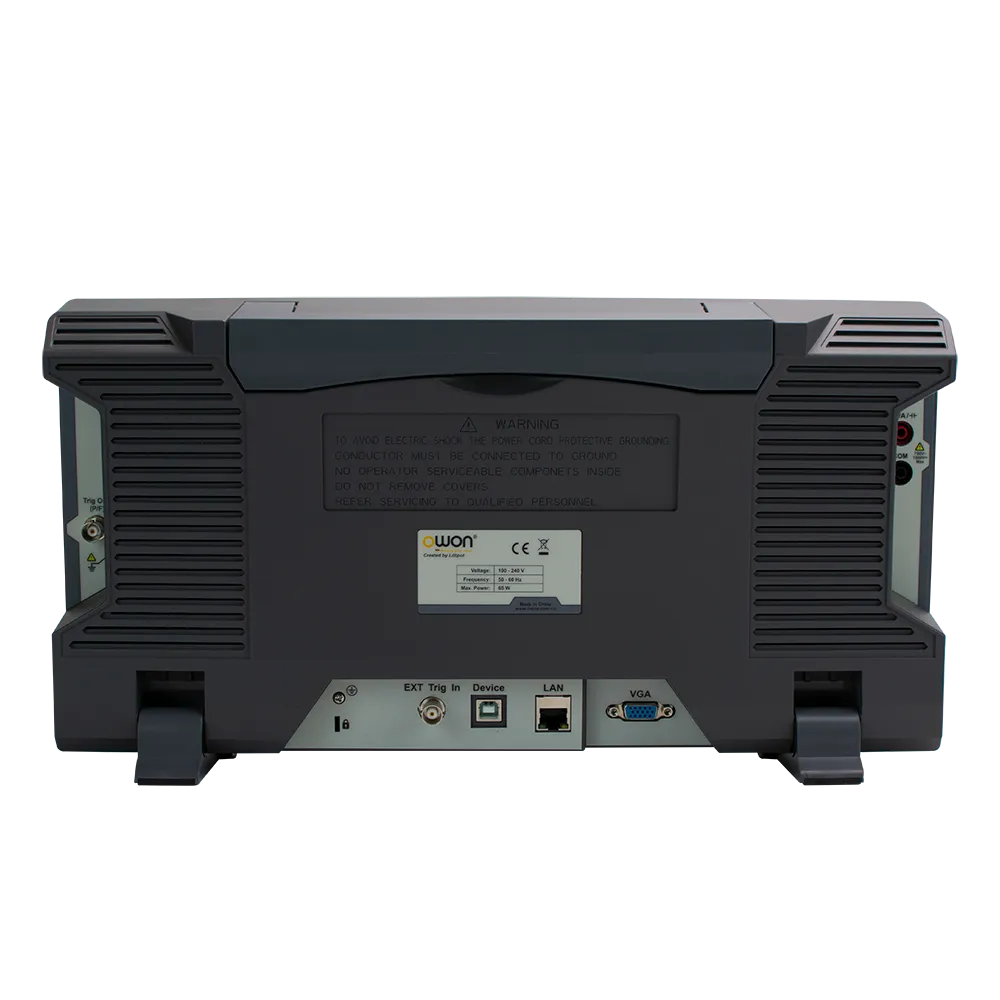

  • インターフェース: USBホスト, USBデバイス, LAN, VGA
  • SCPIコマンドをサポート

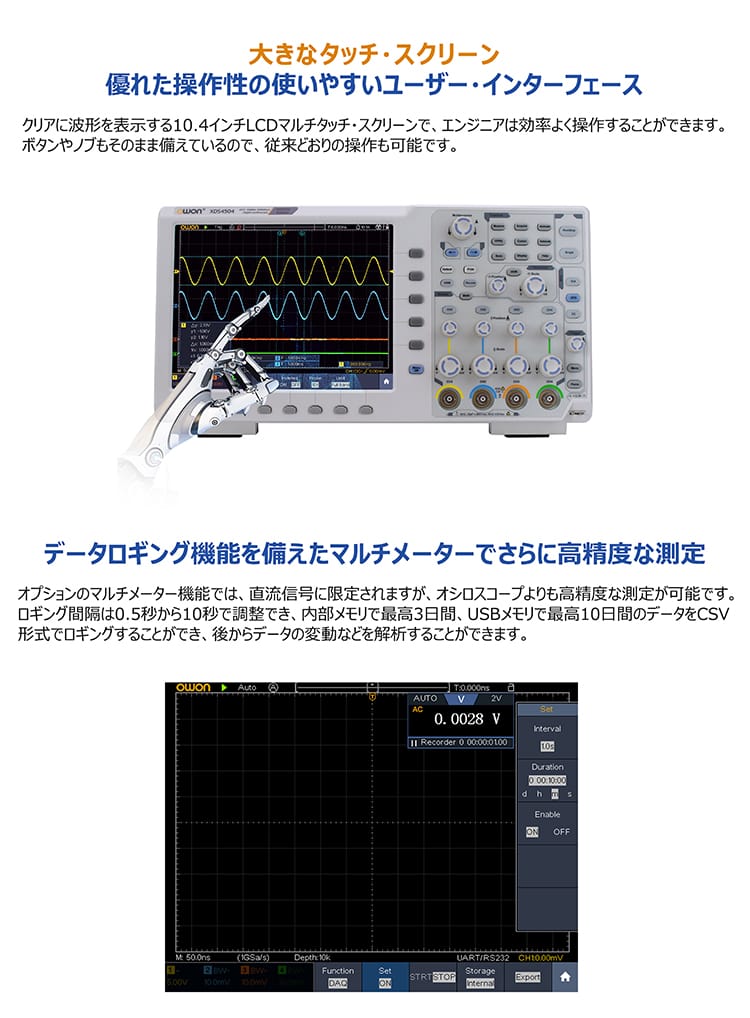

  • 10.4インチ タッチ・スクリーン

ラインナップ

モデル製品名税込価格(円)在庫状況
XDS4352XDS4000シリーズ オシロスコープ 350MHz、2ch、8bit¥425,700-
XDS4354XDS4000シリーズ オシロスコープ 350MHz、4ch、8bit¥452,100-
XDS4502XDS4000シリーズ オシロスコープ 500MHz、2ch、8bit¥438,900-
XDS4504XDS4000シリーズ オシロスコープ 500MHz、4ch、8bit¥712,800-

製品詳細

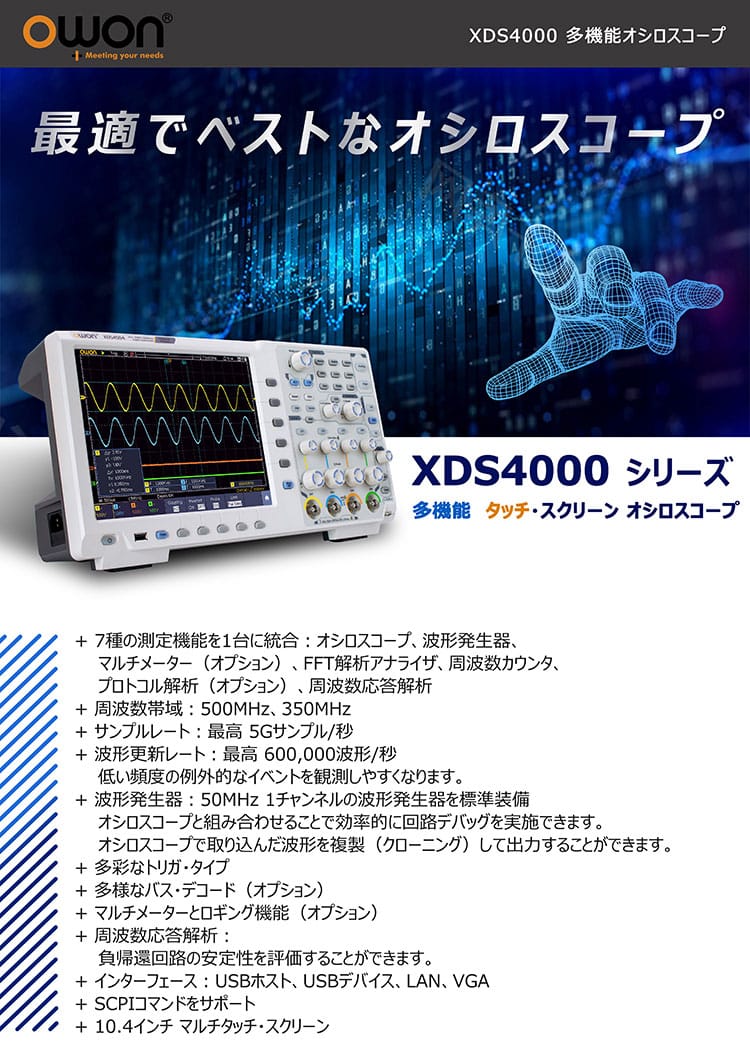

XDS4000シリーズ デジタル・オシロスコープ

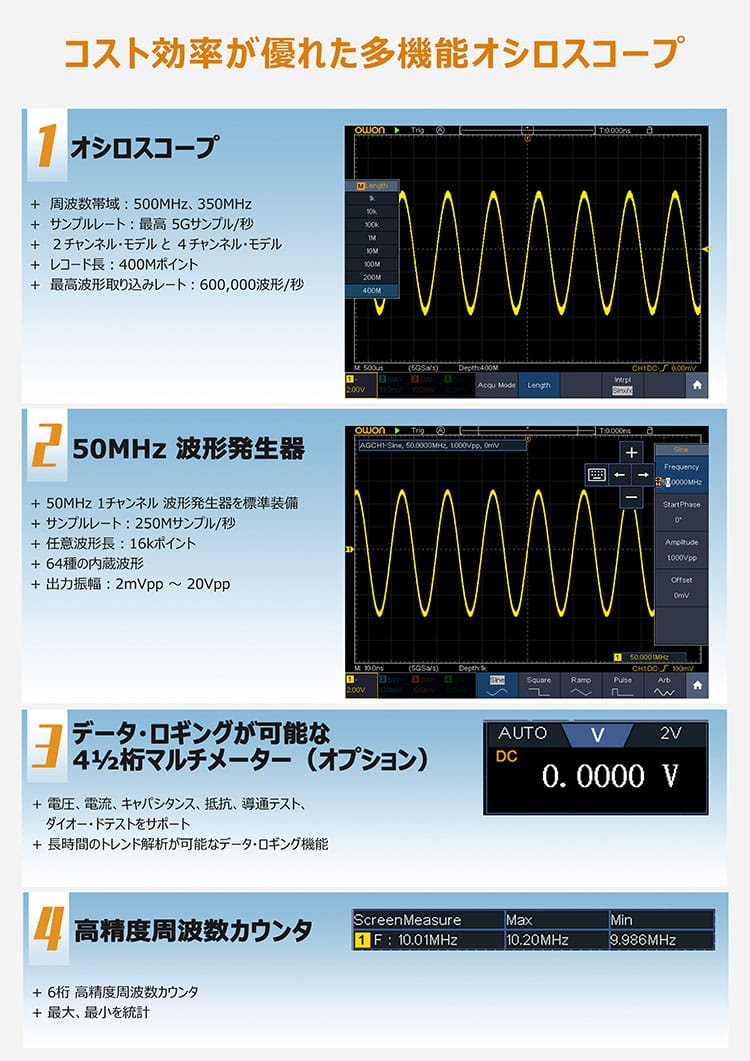

■オシロスコープ

`・周波数帯域:500MHz、350MHz
・サンプルレート:最高 5Gサンプル/秒
・2チャンネル・モデル と 4チャンネル・モデル
・レコード長:400Mポイント
・最高波形取り込みレート:600,000波形/秒

■50MHz 波形発生器

・50MHz 1チャンネル 波形発生器を標準装備
・サンプルレート:250Mサンプル/秒
・任意波形長:16kポイント
・64種の内蔵波形
・出力振幅:2mVpp ~ 20Vpp

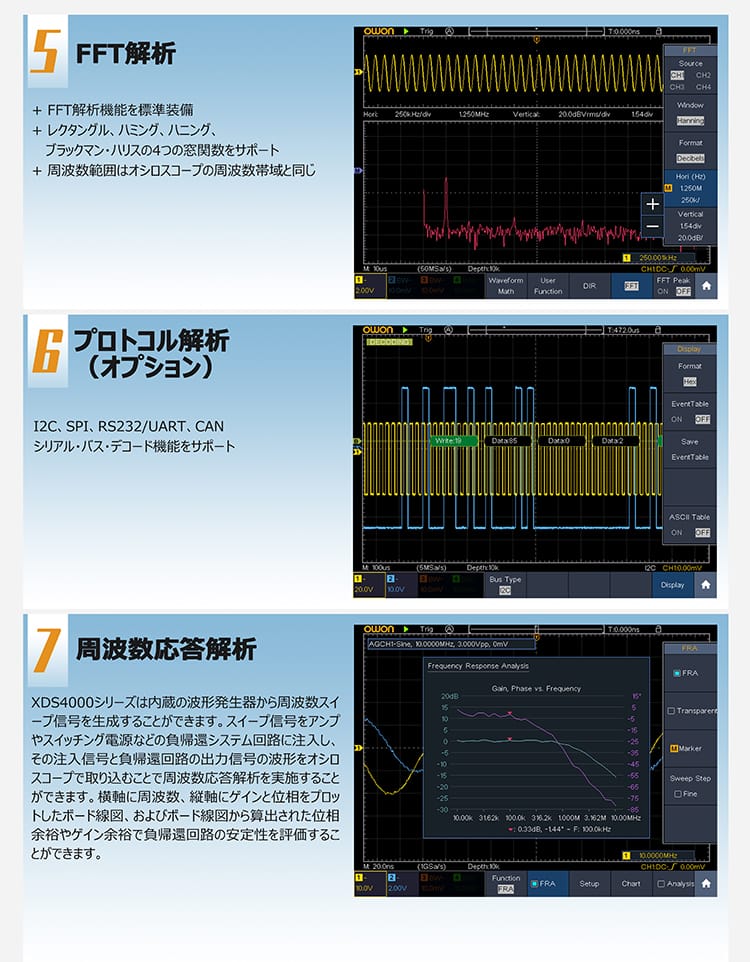

■FFT解析

・FFT解析機能を標準装備
・レクタングル、ハミング、ハニング、ブラックマン・ハリスの4つの窓関数をサポート
・周波数範囲はオシロスコープの周波数帯域と同じ

■プロトコル解析

・I2C、SPI、RS232/UART、CANシリアル・バス・デコード機能をサポート

■周波数応答解析

・XDS4000シリーズは内蔵の波形発生器から周波数スイープ信号を生成することができます。スイープ信号をアンプやスイッチング電源などの負帰還システム回路に注入し、その注入信号と負帰還回路の出力信号の波形をオシロスコープで取り込むことで周波数応答解析を実施することができます。横軸に周波数、縦軸にゲインと位相をプロットしたボード線図、およびボード線図から算出された位相余裕やゲイン余裕で負帰還回路の安定性を評価することができます。

仕様

モデルXDS4352XDS4354XDS4502XDS4504
ディスプレイ10.4インチ タッチ・スクリーンLCD
インターフェースUSB Host, USB Device; Trig Out(Pass/Fail); LAN port; VGA port; EXT Trig In
チャンネル数2424
波形発生器1
寸法422 mm (W)×226 mm (H)×135 mm (D)
重量約 5kg (アクセサリーを除く本体のみ)
トリガタイプEdge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN
入力インピーダンス1MΩ±2% // 15pF±5pF, 50Ω ± 2%
分解能
波形発生器14bits
マルチメーター(オプション)4½ 桁
水平軸スケール500ps/div - 1000s/div, step by 1 - 2 - 5
自動測定Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、Phase A→B, Phase A→B, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area.
垂直軸スケール
1MΩ入力1mV/div~ 10V/div
50Ω入力1mV/div ~ 1V/div
レコード長400M
垂直軸分解能8bits
入力カップリングDC, AC, GND
波形演算+, -, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function,
digital filter (low pass, high pass, band pass, band reject)
波形更新レート最高 600,000波形/秒
波形保存100波形
オート・レンジ○
デコード・タイプ(オプション)RS232, I2C, SPI, CAN
測定モード電圧, 電流, キャパシタンス, 抵抗, 周波数, デューティー比, 導通, ダイオード・テスト
周波数帯域350MHz500MHz
サンプルレート最高 5Gサンプル/秒
波形発生器250Mサンプル/秒
最高出力周波数50MHz
任意波形長16k
振幅範囲
≦50MHz2mVpp - 5Vpp
≦25MHz2mVpp - 20Vpp
波形発生器
出力可能な波形Sine, Square, Pulse, Ramp, Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, Noise, そのほか計64種のビルトイン波形, ユーザー定義任意波形

アクセサリー

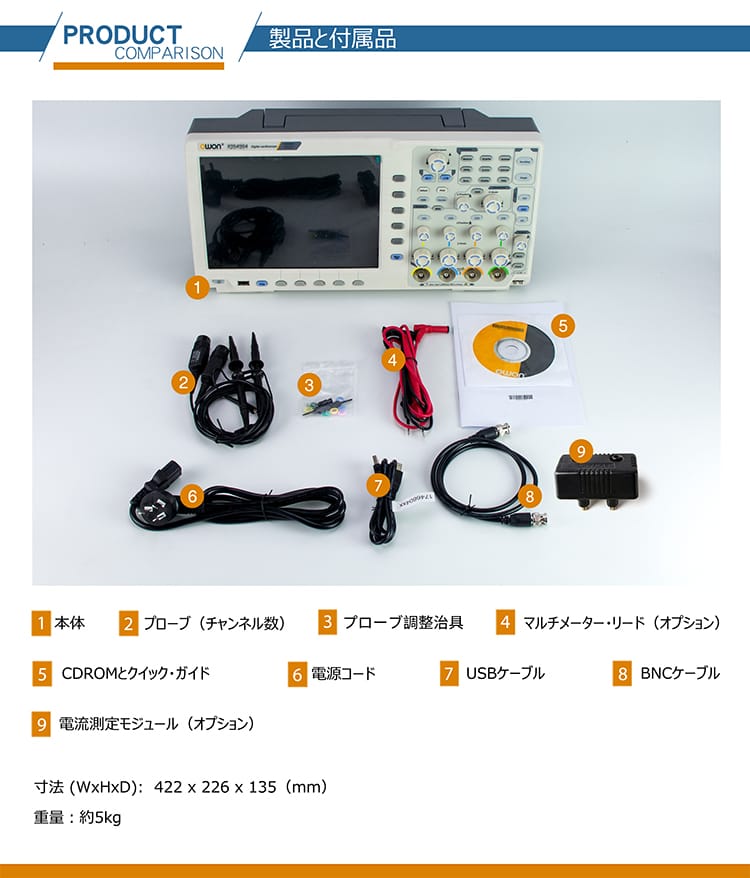

標準付属品

数量

写真

USBケーブル

1

クイックガイド

1

パッシブプローブ

1/チャンネル

CDROM

1

電源コード

1

プローブ調整ツール

BNC(Q9)ケーブル

オプション

詳細

写真

マルチメーター

工場オプション

マルチメーターリード

マルチメーター用

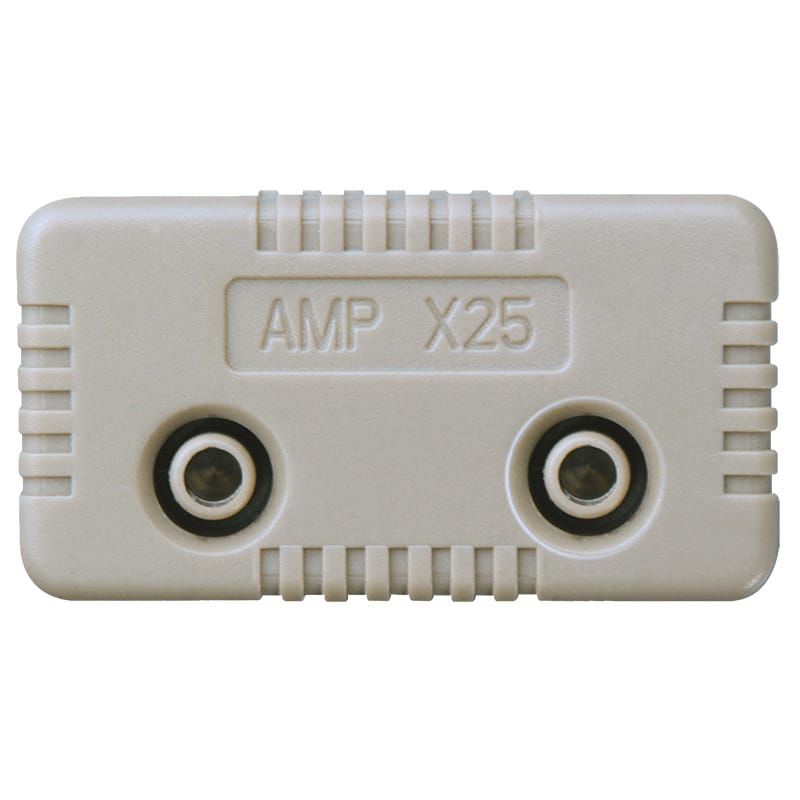

電流測定モジュール

マルチメーター用

テストリード(オプション)
